РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CV 1004 DOMETIC
Инструкция по монтажу и
эксплуатации.... 126
PL
Odkurzacz centralny
Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

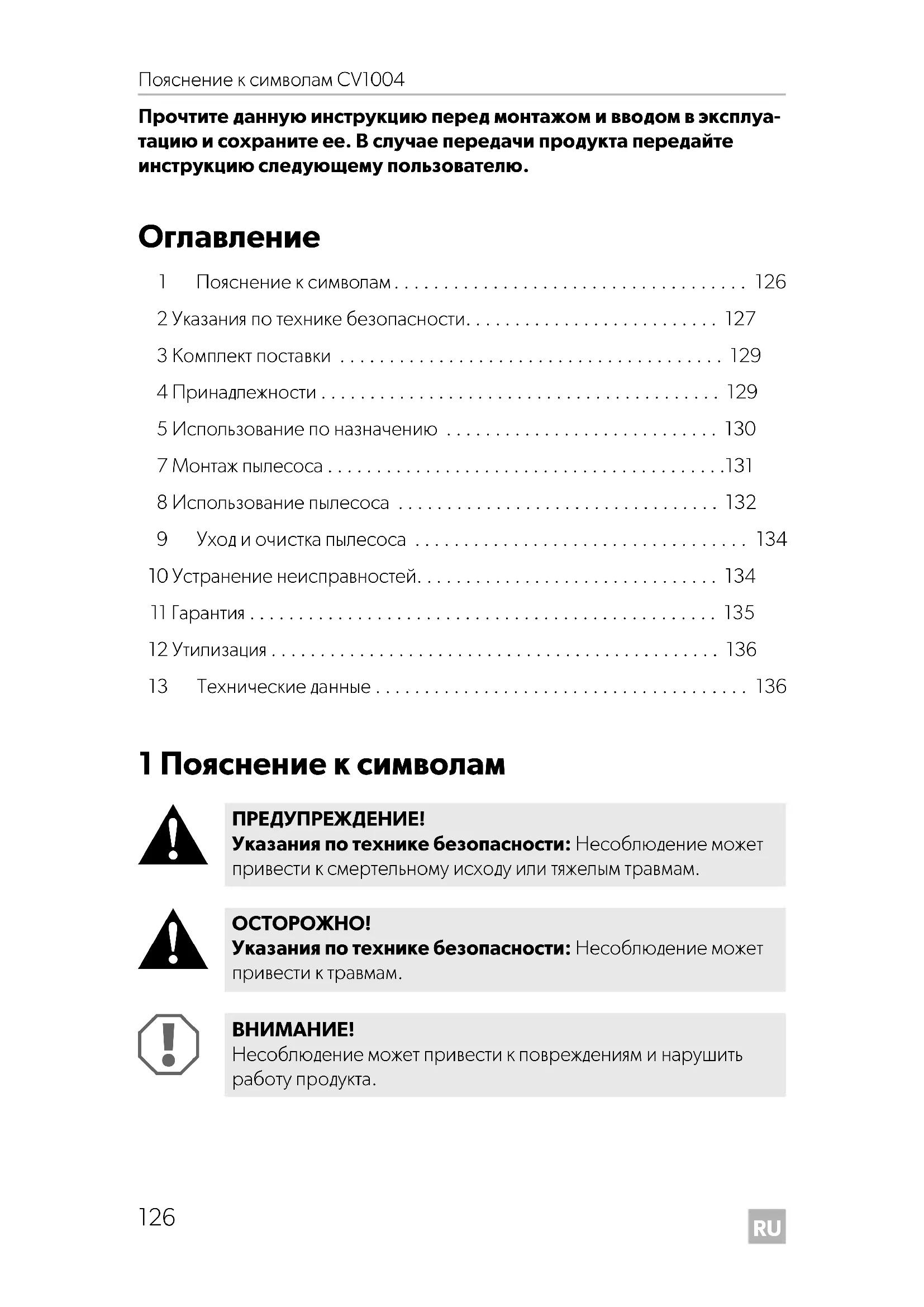

Оглавление
1 Пояснение к символам.... 126
2 Указания по технике безопасности.... 127
3 Комплект поставки 129
4 Принадлежности 129
5 Использование по назначению ..... 130
7 Монтаж пылесоса....131
8 Использование пылесоса 132
9 Уход и очистка пылесоса 134
10 Устранение неисправностей.... 134
11 Гарантия 135
12 Утилизация 136
13 Технические данные ..... 136
1 Пояснение к символам
ПРЕДУПРЕЖДЕНИЕ!
Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.
ОСТОРОЖНО!
Указания по технике безопасности: Несоблюдение может привести к травмам.
ВНИМАНИЕ!
Несоблюдение может привести к повреждениям и нарушить работу продукта.
УКАЗАНИЕ
Дополнительная информация по управлению продуктом.
2 Указания по технике безопасности
Изготовитель не несет никакой ответственности за ущерб в следующих случаях:
- Повреждения продукта из-за механических воздействий и перенапряжений
- Изменения в продукте, выполненные без однозначного разрешения изготовителя
- Использование в целях, отличных от указанных в данной инструкции
2.1 Общая безопасность
ПРЕДУПРЕЖДЕНИЕ!
- Перед вводом прибора в эксплуатацию убедитесь в том, что рабочее напряжение идентично напряжению сети (см. заводскую табличку).
- Запрещается вводить прибор в работу, если он имеет видимые повреждения.
- Ремонт данного устройства разрешается выполнять только специалистам. Неправильно выполненный ремонт может приводить к серьезным опасностям.
При необходимости ремонта обратитесь в сервисный центр.
- Это устройство может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными способностями или при недостатке необходимого опыта и знаний только под присмотром или после прохождения инструктажа по безопасному использованию устройства, если они понимают опасности, которые при этом могут возникнуть.
- Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.
• Детям запрещается играть с устройством.
- За детьми необходимо постоянно следить, чтобы не допускать их игры с устройством.
-
Поэтому храните и используйте устройство в месте, недоступном для детей мпадше 8-ми лет.
-
Не подвергайте прибор действию влаги.
- Не используйте принадлежности, не рекомендованные изготовителем. Это может приводить к травмам и повреждениям.
- Используйте только аксессуары, рекомендованные изготовителем.
- Не прислоняйте какие-либо предметы к пылесосу.
2.2 Техника безопасности при работе прибора
ОСТОРОЖНО!
- Не вытаскивайте вилку из розетки за питающий кабель.
- Вытаскивайте вилку из розетки перед выполнением работ по обслуживанию.
- Не используйте прибор в помещениях, в которых хранятся огнеопасные материалы или образуются горючие газы. Искры от двигателя могут привести к их возгоранию.
- Во время работы не приближайте насадки к глазам, ушам и лицу. Следите за тем, чтобы волосы, свободная одежда и пальцы не попали в отверстия или во вращающиеся узлы.
- При использовании прибора держите детей и домашних животных на безопасном расстоянии от него.
- Не пользуйтесь прибором с влажными руками.
ВНИМАНИЕ!
• Не допускайте всасывания
- влажных предметов
– содержащих растворители или едких жидкостей
– горячих, раскаленных, твердых или острых предметов
– ядовитых материалов
Они могут повредить прибор или фильтр.
- Не всасывайте крупные предметы, например, старые бумаги или салфетки. Они могут засорить шпанг.
- Если фильтр двигателя загрязнен, прополощите его в теплой воде или установите новый фильтр. Устанавливайте только абсолютно сухой фильтр.
- Прибор разрешается использовать только в помещениях, но ни в коем случаем под открытым небом.
- Следите за тем, чтобы не забивались отверстия. При необходимости, перед использованием прибора очистите отверстия.
• Не вводите прибор без фильтра или пылесборника в работу.
- Не становитесь на шланг и не тяните слишком сильно за него.
3 Комплект поставки
| No на рис. 1, стр. 3 | Кол-во Наименование |
| 1 | 1 Центральный пылесос | | | |
| 2 | 1 Насадка для пола | | | |
| 3 | 1 Насадная щетка | | | |
| 4 | 1 Насадка для пыли | | | |
| 5 | 1 | Щ | е | п |
| 6 | 1 Тепескопическая труба | | | |
| 7 | 1 Шланг | | | |
| 8 | 1 Розетка шланга | | | |
| 9 | 2 Резьбовый соединитель (черный) | | | |
| 10 | 2 Вставной соединитель (белый) | | | |
| 11 | 1 Соединительный шланг (2 м) | | | |
| 12 | 2 Пылесборник | | | |
4 Принадлежности
Продается в качестве принадлежности (не входит в комплект поставки):
| Наименование | Арт. No |
| Запасные пылесборники(упаковка из 5 штук, с фильтром двигателя) | 9103501128 |
| Насадка VacPort | 9103501127 |
5 Использование по назначению
Центральный пылесос CV1004 (арт. № 9103501126) представляет собой пылесос для монтажа в пригодную полую стенку или в имеющиеся встроенные элементы в кемперах, жилых прицепах или катерах. Этот прибор не предназначен для коммерческого использования. Запрещается его использование под открытым небом.
6 Техническое описание
Всасывающий шланг центрального пылесоса может быть присоединен непосредственно к прибору или к внешнему гнезду.
При использовании всасывающего шланга на центральном пылесосе он должен включаться и выключаться выключателем. Прибор оснащен автоматической схемой, которая активируется, когда всасывающий шланг вставляется в разьем.
Система для отсасывания пыли может быть дополнена насадкой VacPort (не входит в комплект поставки). Эта насадка может быть размещена, например, во входной или кухонной зоне, чтобы собранную там пыль удалить сразу же с помощью стационарной насадки.
6.1 Органы управления
| No на рис. 2, стр. 3 | Наименование Пояснение |
| 1 Переключатель I/O Включает или выключает пылесос,когда всасывающий шланг вставляетсяв центральный пылесос. |
| 2 Заслонка Закрывает шланговый патрубок наприборе. Закрытие увеличивает силу всасывания при работе от внешнего разъема. |
| 3 Шторка Открывает лицевую панель прибора(например, для замены пылесборника). |
| 4 Фильтр защиты двигателяЗащищает двигатель от загрязнения |
7 Монтаж пылесоса
ПРЕДУПРЕЖДЕНИЕ! Опасность поражения электрическим током и тяжелых травм.
При сверлении и пилении обращайте внимание на электрические кабели, находящиеся в стенке.
ВНИМАНИЕ!
• Установите пылесос в сухом месте.
- Не устанавливайте пылесос в зоне с высокими температурами.
- Не протягивайте соединительный кабель через острые кромки или углы. Не прокладывайте соединительный кабель вблизи обогреваемых поверхностей.
- Для монтажа пылесоса толщина стенки должна составлять не менее 10 мм и не более 25 мм.
- Следите за тем, чтобы вблизи находилась розетка, могущая обеспечить электропитание пылесоса. Не используйте удлинительные кабели.
- Если пылесос устанавливается в небольших помещениях с плохой вентиляцией (например, востроенном шкафу), должно иметься отверстие для выхода воздуха с решеткой с поперечным сечением не менее 70 мм, чтобы нагретый прибором воздух мог выходить наружу.
▶ Убедитесь в том, что установлены пылесборник и фильтр двигателя.
▶ Перед монтажом пылесоса убедитесь в том, что он функционирует.
ВНИМАНИЕ!
Винты корпуса не должны полностью вывинчиваться, т. к. они снабжены пружинным механизмом.
▶ Установите пылесос (рис. 4, стр. 4 до рис. 10, стр. 5).
УКАЗАНИЕ
Вставные соединители (рис. 3 1, стр. 4) необходимо приклеить со стороны прибора обычным клеем для пластмассы. Резьбовые соединители (рис. 3 2, стр. 4) ввинчиваются в соединительный шланг и вставляются во вставной соединитель.
Установите розетку шланга и проложите соединительный шланг (рис. 11, стр. 5, и рис. 12, стр. 5).
Присоединение пылесоса к электрической сети
▶ Соедините оранжевые провода для 24 В--- на задней стороне прибора с контактами на разьеме для шланга (рис. 13, стр. 6).
ПРЕДУПРЕЖДЕНИЕ!
Опасность поражения электрическим током и тяжелых травм. Используйте только входящий в комплект поставки соединительный кабель для 230 В.
▶ Присоедините кабель 230 В к подходящей розетке (рис. 14, стр. 6).
8 Использование пылесоса
ВНИМАНИЕ!
- Не используйте пылесос без пылесборника и без фильтра двигателя.
- Используйте только рекомендованные изготовителем запасные части и аксессуары.
8.1 Уборка пыли центральным пылесосом
Откройте заслонку (рис. 2, стр. 3), сместив ее вправо.
▶ Вставьте шланг в шланговый патрубок на приборе.
▶ Для включения прибора установите переключатель в положение «I» (рис. 2 1, стр. 3).
√ Пылесос включается.
▶ Для выключения прибора установите переключатель в положение «О» (рис. 2 1, стр. 3).
▶Вытяните шланг из шлангового патрубка на приборе.
Закройте заслонку (рис. 2, стр. 3), сместив ее влево.
8.2 Уборка пыли с использованием разъема для шланга
УКАЗАНИЕ
Закройте шланговый патрубок на лицевой панели прибора заслонкой, когда убираете пыль с использованием внешнего разъема для шланга. Этим вы повышаете мощность всасывания.
Для включения вставьте шланг во внешний разъем для шланга.
√ Пылесос включается автоматически.
▶ Для выключения вытяните шланг из внешнего разъема для шланга.
√ Пылесос выключается автоматически.
8.3 Замена пылесборника
ВНИМАНИЕ!
Важно правильно установить пылесборник – это влияет на силу всасывания пылесоса. Точно выполните следующие указания см. рис. 15, стр. 6 до рис. 22, стр. 7.
УКАЗАНИЕ
- Пылесборник имеет два отверстия. Одно из них обозначено двумя стрелками. Эта сторона насаживается на патрубок в приборе стрелками наверх (рис. 20, стр. 7). Следите за установкой пылесборника в правильном положении.
- Снимите сначала отверстие с патрубка в приборе и затем другое отверстие с патрубка на передней стороне прибора. Держите пылесборник отверстием наверх, чтобы из него не высыпалась пыль.
- Заменяйте или очищайте фильтр защиты мотора при каждой пятой смене пылесборника.
Замените пылесборник (рис. 15, стр. 6, до рис. 22, стр. 7).
8.4 Замена илои очистка фильтра двигателя
УКАЗАНИЕ
Заменяйте или очищайте фильтр защиты мотора при каждой пятой смене пылесборника или при сильном загрязнении. Вы можете промыть фильтр вручную в слабом мыльном растворе. Не стирайте его в стиральной машине или с помощью твердых предметов. Просушите его на воздухе, а затем вставьте в пылесосв направлении стрелки.
Извлеките фильтр защиты мотора и установите новый или очищенный фильтр снова (рис. 23, стр. 7 и рис. 24, стр. 7).
9 Уход и очистка пылесоса
ВНИМАНИЕ!
Не использовать для очистки острые или твердые предметы или чистящие средства, т. к. это может привести к повреждениям продукта.
▶Периодически очищайте продукт влажной тряпкой.
10 Устранение неисправностей
УКАЗАНИЕ
Пылесос оснащен защитой от тепловой перегрузки, которая предотвращает перегрев двигателя.
Если двигатель останавливается, то выключите прибор, установтв переключатель в положение «О» или вытянув всасывающий шланг из внешнего разъема для шланга.
Дайте прибору охладиться в течение 1 часа. Если эта неисправность возникает даже после принятия описанных ниже мер по устранению неисправностей, обратитесь к изготовителю или в торговую организацию.
Если двигатель останавливается, выключите пылесос и соблюдайте следующий порядок действий:
▶Проверьте, не засорен ли всасывающий шланг.
Поднимите всасывающий шланг одной рукой вверх, а второй забросьте в него небольшую монетку. Если монетка не падает через шланг, это значит, что он засорен. Длинным стержнем удалите клубок мусора из шланга.
▶Проверьте пылесборник.
При всасывании большого количества грязи, которая не является домашней пылью (пыль от гипсовых плит, мелкая древесная пыль и т. п.) могут забиться поры пылесборника.
Установите новый пылесборник.
▶Если всасывающий шланг сильно загрязнен, очистите его.
– Поднимите оба конца всасывающего шланга вверх.
- Залейтежидкоечистящее сред
– Залейте воду, продолжая держать оба конца обращенными вверх.
– Встряхните шланг, чтобы растворить грязь.
– Растяните шланг как можно больше.
- Промойте грязь.
- Повторяйте эту процедуру до тех пор, пока всасывающий шланг не станет чистым.
- Подвесьте шланг за середину и дайте ему полностью высохнуть перед применением.
▶Проверьте, не засорена ли насадка для уборки полов.
Очистите насадка для уборки полов.
▶Проверьте фильтр двигателя.
Очистите фильтр двигателя или замените его.
11 Гарантия
Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.
В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:
• копию счета с датой покупки,
- причину рекламации или описание неисправности.
12 Утилизация
По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.
Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.
13 Технические данные
| CV1004 |
| Арт. No: 9103501126 | |
| Входное напряжение: 220–240 В~ | |
| Потребляемая мощность: 950 W | |
| Потребляемый ток: 4,5 А | |
| Мощность всасывания: 2500 мм водяного | столба |
| Рабочая температура: от +40 °C до –15 °C | |
| Размеры Ш × В × Г: 298 × 171 × 175 мм | |
| Вес: 2,7 кг | |
| Сертификат: | CE |
