NÁVOD NA OBSLUHU CV 1004 DOMETIC
Návod na montáž a uvedenie
do prevádzky.... 148
cs
Centrální vysavač
Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.
Obsah
1 Vysvetlenie symbolov.... 148
2 Bezpečnostné pokyny 149
3 Obsah dodávky 151
4 Príslušenstvo....151
5 Správne používanie....151
7 Montáž vysávača 153
8 Používanie vysávača.... 154
9 Starostlivost' o vysávač a jeho čistenie. 156
10 Odstraňovanie porúch.... 156
11 Záruka.... 157
12 Likvidácia 157
13 Technické údaje 158
1 Vysvetlenie symbolov
VÝSTRAHA!
Bezpečnostný pokyn: Nerešpektovanie môže viest' k smrti alebo k t'ažkému zraneniu.
UPOZORNENIE!
Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.
POZOR!
Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.
POZNÁMKA
Doplňujúce informácie k obsluhe výrobku.

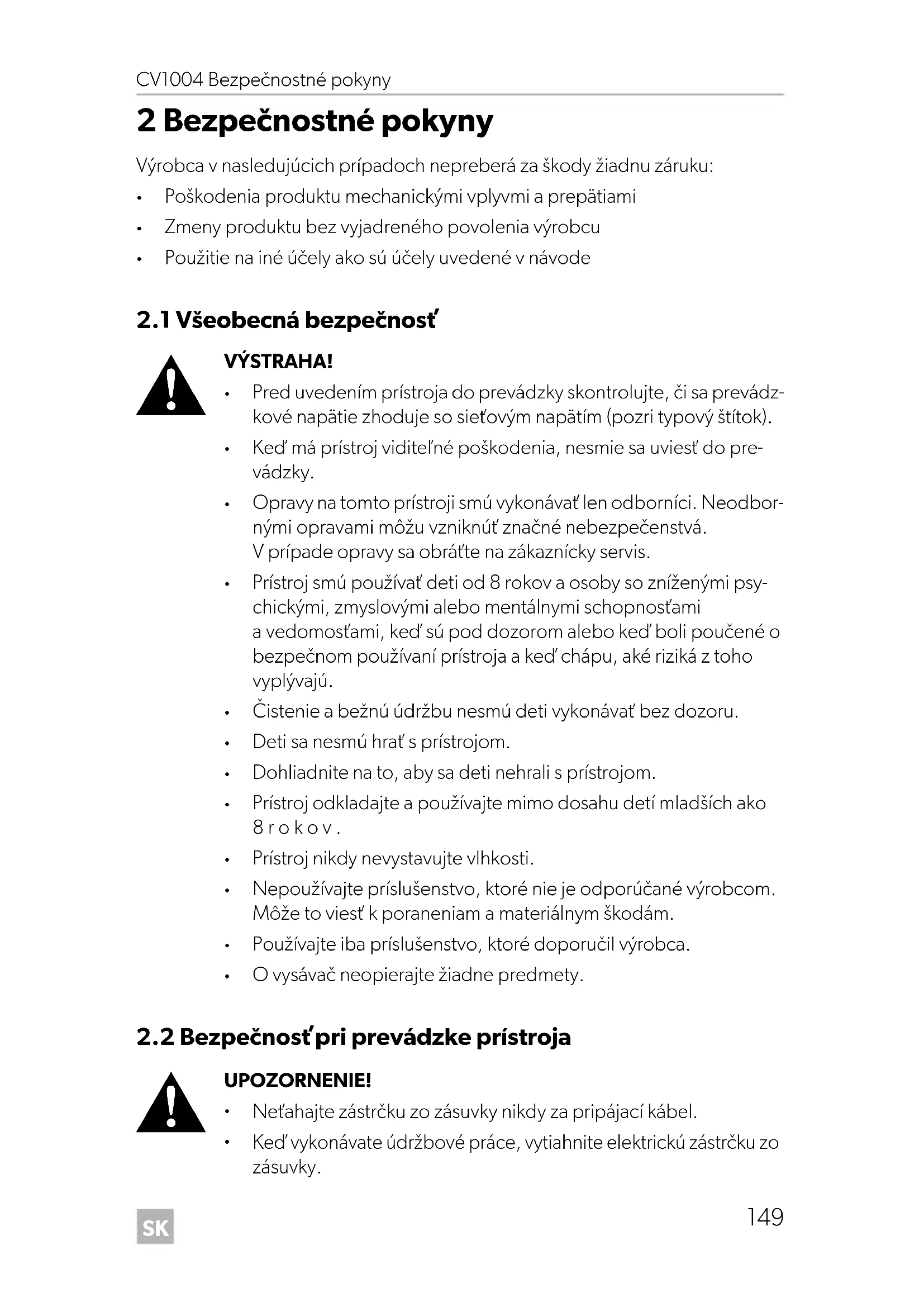

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:
- Poškodenia produktu mechanickými vplyvmi a prepätiami
• Zmeny produktu bez vyjadreného povolenia výrobcu
- Použitie na iné účely ako sú účely uvedené v návode
- Pred uvedením prístroja do prevádzky skontrolujte, či sa prevádzkové napätie zhoduje so siet'ovým napätím (pozri typový štítok).
- Ked' má prístroj viditel'né poškodenia, nesmie sa uviest' do prevádzky.
- Opravy na tomto prístroji smú vykonávať len odborníci. Neodbornými opravami môžu vzniknút značné nebezpečenstvá.
V prípade opravy sa obrátte na zákaznícky servis.
- Prístroj smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami a vedomostami, ked' sú pod dozorom alebo ked' boli poučené o bezpečnom používaní prístroja a ked' chápu, aké riziká z toho vyplývajú.
- Čistenie a bežnú údržbu nesmú deti vykonávať bez dozoru.
• Deti sa nesmú hrat's prístrojom.
• Dohliadnite na to, aby sa deti nehrali s prístrojom.
- Prístroj odkladajte a používajte mimo dosahu detí mladších ako 8 rokov.
• Prístroj nikdy nevystavujte vlhkosti.
- Nepoužívajte príslušenstvo, ktoré nie je odporúčané výrobcom. Môže to viest' k poraneniam a materiálnym škodám.
- Používajte iba príslušenstvo, ktoré doporučil výrobca.
• O vysávač neopierajte žiadne predmety.
2.2 Bezpečnost' pri prevádzke prístroja
UPOZORNENIE!
- Net'ahajte zástrčku zo zásuvky nikdy za pripájací kábel.
-
Ked'vykonávate údržbové práce, vytiahnite elektrickú zástrčku zo zásuvky.
-
Prístroj nikdy nepoužívajte v priestoroch, kde sa skladujú horl'avé látky alebo vytvárajú zápalné plyny. lskry z motora ich môžu zapálit'.
- Dýzy udržiavajte počas prevádzky v bezpečnej vzdialenosti od očí, uší a tváre. Dbajte na to, aby sa vlasy, volné odevy a prsty nedostali do otvorov alebo rotujúcich častí.
- Deti a zvieratá udržiavajte v bezpečnej vzdialenosti od prístroja.
- Prístroj nechytajte mokrými rukami.
POZOR!
- Nevysávajte žiadne
– tekutiny s obsahom rozpúšťadiel alebo žieravín
– horúce, žeravé, tvrdé alebo špicaté predmety
-jedovaté materiály
Môžu poškodit' prístroj alebo filter.
- Nevysávajte žiadne veľké predmety ako odpadový papier alebo utierky. Tieto môžu upchat hadicu.
- Ked'je motorový filter znečistený, prepláchnite ho v teplej vode alebo vložte nový filter. Vkladajte iba úplne suché filtre.
- Prístroj používajte výlučne v miestnostiach, nie vonku.
- Dbajte na to, aby sa žiadne otvory neupchali. Príp. otvory pred použitím prístroja vyčistite.
- Neuvádzajte prístroj do prevádzky bez filtra alebo vrecka na prach.
- Nestúpajte na hadicu a neťahajte príliš silno za hadicu.
3 Obsah dodávky
| Č. naobr. 1, strane 3 | Množstvo Označenie |
| 1 1 Centrálny vysávač |
| 2 1 Podlahová dýza |
| 3 1 Kefový násadec |
| 4 1 Prachová dýza |
| 5 1 Štrbinová dýza |
| 6 1 Teleskopická rúra |
| 7 1 Sacia hadica |
| 8 1 Zásuvka na hadicu |
| 9 2 Skrutkovacie spojky (čierne) |
| 10 2 Nástrčné spojky (biele) |
| 11 1 Spojovacia hadica (2 m) |
| 12 2 Prachové vrecko |
4 Príslušenstvo
Dostupné ako príslušenstvo (nie je súčasťou dodávky):
| Označenie Č. výrobku |
| Náhradné vrecko na prach(balenie 5 ks, vrátane motorového filtra) | 9103501128 |
| Zberacia hubica VacPort | 9103501127 |
5 Správne používanie
Centrálny vysávač CV1004 (č. výr. 9103501126) je vysávač určený na zabudovanie do vhodnej dutej steny alebo do prítomných zástavieb v karavanoch, obytých automobiloch alebo člnoch. Prístroj nie je určený na komerčné použitie. Nesmie sa používať v exteriéri.
6 Technický opis
Sacia hadica centrálneho vysávača sa môže pripojit priamo k prístroju alebo k externej hadicovej zásuvke.
Pri používaní sacej hadice na centrálnom vysávači sa musí tento zapnút a vypnút pomocou vypínača. Prístroj disponuje sacou automatikou, ktorá sa aktivuje, ked' sa sacia hadica zasunie do hadicovej zásuvky.
Systém vysávania sa dá rozšířit o zberaciu hubicu VacPort (nie je súčastou obsahu dodávky). Táto zberacia hubica sa môže umiestniť napríklad v oblasti vchodu alebo kuchyne, aby tu priamo nasávala pozmetanú špinu pomocou pevne namontovanej hubice.
6.1 Ovládacie prvky
| Č. naobr. 2, strane 3 Označenie Vysvetlenie |
| 1 Vypínač I/O Zapína alebo vypína vysávač, ked' sa saciahadica zasunie do centrálneho vysávača. |
| 2 Zasúvací kryt Uzatvára hadicovú prípojku na prístroji.Zatvorenie zvýši saciu silu pri prevádzkecez externú hadicovú zásuvku. |
| 3 Posúvač Otvára prednú stranu prístroja (napr. zaúčelom výmeny vrecka na prach) |
| 4 Filter motora Chrání motor pred znečistením |
7 Montáž vysávača
Pri vítaní a pílení dávajte pozor na elektrické káble, ktoré sa nachádzajú v stene.
POZOR!
• Namontujte vysávač na suchom mieste.
- Nemontujte vysávač v oblasti, v ktorej sa vyskytujú vysoké teploty.
- Neohýbajte prípojný kábel cez ostré hrany a rohy. Udržujte prípojný kábel mimo vyhrievaných plôch.
- Pre montáž vysávača musí byt' stena hrubá min. 10 mm a max. 25 mm.
- Dbajte na to, aby sa v blízkosti nachádzala zásuvka, prostredníctvom ktorej bude môčt' byt' vysávač napájaný prúdom. Nepoužívajte žiadne predlžovacie káble.
- Ak sa vysávač namontuje v malých miestnostiach so zlým vetraním (napr. vstavaná skriňa), musí sa zabudovat' výstup vzduchu s mriežkou pre výstup vzduchu s priemerom minimálne 70 mm, aby sa vzduch ohriaty prístrojom prepravil von.
Skrutky na kryte sa nesmú úplne vyskrutkovat', pretože sú opatrené pružinovým mechanizmom.
▶ Namontujte vysávač (obr. 4, strane 4 až obr. 10, strane 5).
POZNÁMKA
Nástrčné spojky (obr. 3 1, strane 4) musia byt' na strane spotrebiča prilepené bežným lepidlom. Skrutkovacie spojky (obr. 3 2, strane 4) zaskrutkujte do spojovacej hadice a zastrčte do nástrčnej spojky.
▶ Namontujte zásuvku hadice a položte spojovaciu hadicu (obr. 11, strane 5, a o b r. 12, strane 5).
▶ Spojte oranžové káble 24 V=== na zadnej strane prístroja s kontaktmi na hadicovej zásuvke (obr. 13, strane 6).
VÝSTRAHA!
Nebezpečenstvo zásahov elektrickým prúdom a t'ažkých zranení. Použite iba dodaný 230 V prípojný kábel.
▶ Pripojte 230 V prípojný kábel k vhodnej zásuvke (obr. 14, strane 6).
8 Používanie vysávača
POZOR!
- Nepoužívajte vysávač bez vrecka na prach alebo motorového filtra.
- Používajte iba náhradné diely a diely príslušenstva, ktoré doporučil výrobca.
8.1 Vysávanie centrálnym vysávačom
▶ Otvorte zasúvací kryt (obr. 2 2, strane 3) tým, že ho posuniete doprava.
Zasuňte hadicu do hadicovej prípojky na prístroji.
▶ Nastavte vypínač do polohy „l“ (obr. 2 1, strane 3), aby ste zapli prístroj.
√Vysávač sa zapne.
Nastavte vypínač do polohy „O“ (obr. 2 1, strane 3), aby ste vypli prístroj.
▶Vytiahnite hadicu z hadicovej prípojky na prístroji.
Zatvorte zasúvací kryt (obr. 2 2, strane 3) tým, že ho posuniete dol'ava.
8.2 Vysávanie pomocou hadicovej zásuvky
POZNÁMKA
Zatvorte hadicovú prípojku na prednej strane prístroja zasúvacím krytom, ak vysávajte cez externú hadicovú zásuvku. Takto zvýšite sací výkon.
▶ Na zapnutie zasuňte hadicu do externej hadicovej zásuvky.
√Vysávač sa automaticky zapne.
▶ Na vypnutie vytiahnite hadicu z externej hadicovej zásuvky.
√Vysávač sa automaticky vypne.
Správne nasadenie prachového vrecka je dôležité pre sací výkon vysávača. Presne dodržiavajte pokyny, pozri obr. 15, strane 6, až obr. 22, strane 7.
POZNÁMKA
- Prachové vrecko má dva otvory. Jeden z týchto dvoch otvorov je označený dvomi šípkami. Túto stranu musíte nasadiť na hrdlo v spotrebiči šípkami smerujúcimi nahor (obr. 20, strane 7). Pri nasadzovaní prachového vrecka dávajte pozor na správnu polohu.
- Odoberte najprv jeden otvor z hrdla v spotrebiči a potom druhý otvor z hrdla na prednej strane spotrebiča. Držte otvory smerom nahor, aby z prachového vrecka neunikal prach.
- Vymeňte alebo vyčistťe filter motora pri každej piatej výmene prachového vrecka.
▶ Vymeňte prachové vrecko (obr. 15, strane 6, až obr. 22, strane 7).
8.4 Výmena alebo vyčistenie motorového filtra
POZNÁMKA
Vymeňte alebo vyčistťte filter motora pri každej piatej výmene prachového vrecka alebo v prípade silného znečistenia.
Filter motora môžete umyť ručne v jemnom mydlovom roztoku.
Neperte ho v práčke ani pomocou tvrdých predmetov. Nechajte ho vyschnúť na vzduchu, skôr ako vložíte do vysávača v smere šípky.
Vyberte filter motora a naspät vložte nový alebo vyčistený filter motora (obr. 23, strane 7 a obr. 24, strane 7).
10 Odstraňovanie porúch
POZNÁMKA
Vysávač je vybavený tepelnou ochranou proti preťaženiu, ktorá bráni prehriatiu motora.
Ked' ostane motor stát', vypnite prístroj tým, že nastavíte vypínač do polohy „O” alebo vytiahnete saciu hadicu z externej hadicovej zásuvky.
Nechajte prístroj chladnúť približne 1 hodinu. Ak sa táto chyba vyskytne aj po vykonaní nižšie opísaných opatrení na odstránenie poruchy, obrátte sa na výrobcu alebo vášho predajcu.
Nasatím veľkého množstva špiny, ktorú netvorí domáci prach (prach zo sadrokartónových dosiek, jemný prach z dreva atd’.) sa môžu upchat’ póry vrecka na prach.
▶Ak je sacia hadica veľmi znečistená, vyčistite ju.
– Držte obidva konce sacej hadice smerom hore.
– Do obidvoch koncov naplňte tekutý čistiaci prostriedok.
– Naplňte vodu, pričom držte obidva konce stále smerom hore.
– Potraste sacou hadicou, aby sa uvol'nila špina.
– Čo možno najviac roztiahnite saciu hadicu.
- V y p l á c h n i t e š p i n u .
– Opakujte tento postup dovtedy, kým nebude sacia hadica čistá.
– Zaveste saciu hadicu cez stred a pred použitím ju nechajte úplne vyschnúť.
Vyčistite motorový filter alebo ho vymeňte.
11 Záruka
Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obrátte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.
Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit nasledovné podklady:
• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.
12 Likvidácia
Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.
Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.
13 Technické údaje
| CV1004 |
| Č. výrobku: 9103501126 | |
| Vstupné napätie: 220 – 240 V~ | |
| Príkon: 950 W | |
| Spotreba prúdu: 4,5 A | |
| Sací výkon: 2500 mm vodný stípec | |
| Prevádzková teplota: -15 °C až +40 °C | |
| Rozmery V x Š x H: 298 x 171 x 175 mm | |
| Hmotnosť: 2,7 kg | |
| Certifikát: | CE |
