MANUAL DE USUARIO CV 1004 DOMETIC

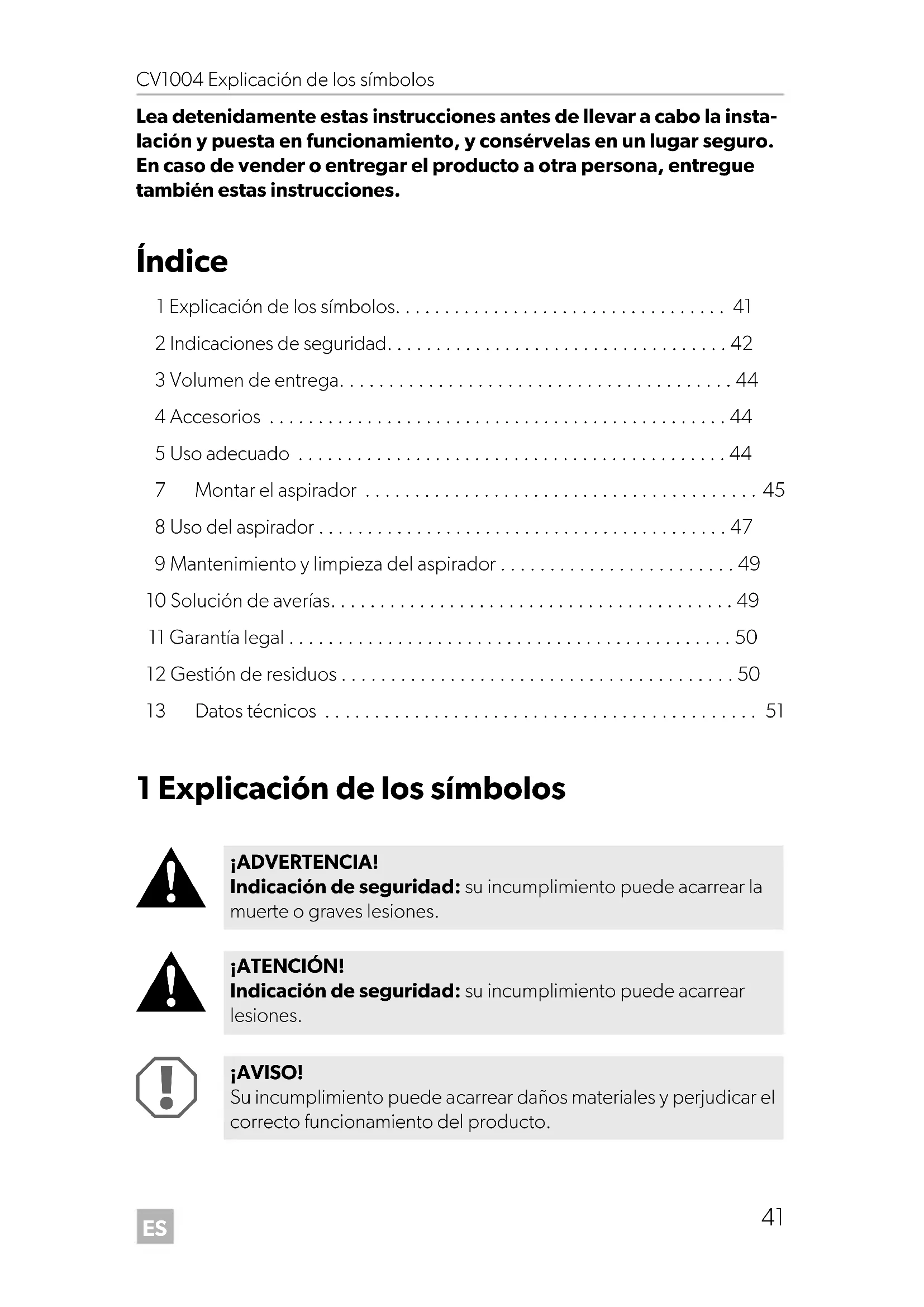

• Lea detenidamente estas instrucciones antes de llevar a cabo la insta- lación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones. Índice 1 Explicación de los símbolos p. 41
• 2 Indicaciones de seguridad p. 42
• 3 Volumen de entrega p. 44
• 4 Accesorios p. 44
• 5 Uso adecuado p. 44
• 7 Montar el aspirador p. 45
• 8 Uso del aspirador p. 47
• 9 Mantenimiento y limpieza del aspirador p. 49
• 10 Solución de averías p. 49
• 11 Garantía legal p. 50
• 12 Gestión de residuos p. 50
• 13 Datos técnicos 1 Explicación de los símbolos p. 51

¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones. ¡ATENCIÓN! Indicación de seguridad: su incumplimiento puede acarrear lesiones. ¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto. CV1004-IO-16s.book Seite 41 Dienstag, 13. Februar 2018 5:32 17ES Indicaciones de seguridad CV1004

2 Indicaciones de seguridad El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos:

daños en el producto debido a influencias mecánicas y sobretensiones

modificaciones realizadas en el producto sin el expreso consentimiento del fabricante

utilización del aparato para fines distintos a los descritos en las instrucciones

2.1 Seguridad general

Antes de poner en funcionamiento el aparato, compruebe que la tensión de funcionamiento y la tensión de red coincidan (véase la placa de características).

No ponga el aparato en funcionamiento si presenta desperfectos visibles.

Solo personal especializado está autorizado a realizar reparacio- nes en el aparato. Las reparaciones que se realicen incorrecta- mente pueden dar lugar a situaciones de considerable peligro. Diríjase al servicio de atención al cliente en caso de que sea nece- sario reparar el aparato.

Los niños mayores de 8 años y las personas de capacidad física, sensorial o mental disminuida, así como aquellas personas con falta de experiencia y conocimientos suficientes solo podrán utili- zar este aparato bajo vigilancia o si han sido instruidos respecto al uso seguro del aparato y a los posibles peligros que pueden ema- nar de él.

Los niños solo podrán realizar las tareas de limpieza y manteni- miento bajo vigilancia.

Los niños no están autorizados a jugar con el aparato.

Se debe vigilar a los niños para asegurarse de que no jueguen con el aparato.

Mantenga y utilice el aparato fuera del alcance de los niños meno- res de 8 años.

No exponga nunca el aparato a la humedad. NOTA Información adicional para el manejo del producto. CV1004-IO-16s.book Seite 42 Dienstag, 13. Februar 2018 5:32 17ES CV1004 Indicaciones de seguridad

No utilice ningún accesorio que no haya sido recomendado por el fabricante. Esto puede provocar lesiones y daños materiales.

Utilice únicamente accesorios recomendados por el fabricante.

No apoye ningún objeto contra el aspirador.

2.2 Seguridad durante el funcionamiento del aparato

No desenchufe nunca el cable de conexión tirando de él.

Desenchufe el cable de conexión cuando vaya a realizar tareas de mantenimiento.

No utilice nunca el aparato en recintos donde haya almacenados materiales inflamables o donde se puedan formar gases inflama- bles, pues las chispas del motor podrían encenderlos.

Durante el funcionamiento mantenga las boquillas alejadas de los ojos, oídos y cara. Preste atención a que no entren en contacto con las aberturas ni con los componentes giratorios el pelo, ropa holgada ni los dedos.

Mantenga a los niños y animales domésticos a una distancia segura al utilizar el aparato.

No utilice el aparato con las manos mojadas.

No aspire: – objetos húmedos – líquidos corrosivos o que contengan disolventes – objetos calientes, incandescentes, duros o puntiagudos – materiales tóxicos Estos materiales pueden dañar el aparato o el filtro.

No aspire ningún objeto grande, como papel o paños, pues podrían obstruir la manguera.

Si el filtro del motor está sucio, enjuáguelo en agua caliente o inserte un nuevo filtro. Inserte únicamente filtros completamente secos.

Utilice el aparato solo en recintos cerrados y nunca al aire libre.

Preste atención a que no se obstruya ninguna abertura. En caso necesario, limpie las aberturas antes de utilizar el aparato.

No ponga nunca en funcionamiento el aparato sin filtro ni sin bolsa para el polvo.

3 Volumen de entrega 4Accesorios Disponibles como accesorios (no incluidos en el volumen de entrega): 5Uso adecuado El aspirador central CV1004 (n.° de art. 9103501126) es un aspirador para mon- tar en una pared hueca adecuada o en un lugar previsto para ello de una cara- vana, una autocaravana o una embarcación. Este aparato está previsto para un uso doméstico. No se puede utilizar al aire libre. N.º en fig. 1, página 3 Cantidad Denominación 1 1 Aspirador central 2 1 Boquilla para suelos 31Cepillo 4 1 Boquilla para el polvo 5 1 Boquilla para ranuras 6 1 Tubo telescópico 7 1 Manguera de aspiración 8 1 Caja de conexión de la manguera 9 2 Conector roscado (negro) 10 2 Conector enchufable (blanco) 11 1 Manguera de unión (2 m) 12 2 Bolsa para el polvo Denominación N.° art. Bolsas para el polvo de recambio (paquete de 5 bolsas incl. fil- tro de motor)

6 Descripción técnica La manguera de aspiración del aspirador central se puede conectar directa- mente al aparato o a una caja de conexión externa de aspiración. Al usar la manguera de aspiración con el aspirador central, este debe conectarse y desconectarse mediante el interruptor. El aparato dispone de un sistema auto- mático de aspiración que se activa cuando se introduce la manguera de aspira- ción en la caja de conexión. El sistema de aspirador se puede ampliar con el VacPort (no está incluido). Esta boquilla de barrido se puede instalar, por ejemplo, en el área de la cocina o de la entrada para aspirar la suciedad barrida directamente con la boquilla fija.

6.1 Elementos de mando

7Montar el aspirador

N.º en fig. 2, página 3 Denominación Explicación1 Interruptor I/O Enciende y apaga el aspirador cuando se introduce la manguera de aspiración en el aspirador central.2 Cierre deslizante Cierra la conexión de la manguera del aparato. Cuando se cierra, aumenta la potencia de aspiración cuando se usa una caja de conexión externa de manguera.3 Corredera Abre la parte frontal del aparato (por ejemplo, para cambiar la bolsa para el polvo)4 Filtro del motor Protege al motor frente a las impurezas ¡ADVERTENCIA! Peligro de sufrir descarga eléctrica y graves lesiones. Preste atención a cables eléctricos que se encuentren en la pared al taladrar y serrar. CV1004-IO-16s.book Seite 45 Dienstag, 13. Februar 2018 5:32 17ES Montar el aspirador CV1004

➤ Asegúrese de que la bolsa para el polvo y el filtro del motor estén colocados. ➤ Antes de montar el aspirador, compruebe si funciona.

➤ Monte el aspirador (véase fig. 4, página 4 hasta fig. 0, página 5).

➤ Monte la caja de conexión de la manguera y tienda la manguera de unión (véase fig. a, página 5 y fig. b, página 5). Conexión eléctrica del aspirador ➤ Conecte los cables de 24 Vg en la parte trasera del aparato con los contac- tos tocando la caja de conexión de la manguera (fig. c, página 6).

Monte el aspirador en un lugar seco.

No monte el aspirador en una zona donde haya una temperatura elevada.

No doble el cable de conexión en esquinas o bordes afilados. Mantenga el cable de conexión alejado de superficies calientes.

Para el montaje del aspirador, el grosor de pared debe estar entre 10 mm mínimo y 25 mm máximo.

Asegúrese de que haya una caja de enchufe en las cercanías para la alimentación de corriente del aspirador. No utilice cables alargadores.

Si se monta el aspirador en estancias pequeñas con mala venti- lación (por ejemplo, en un armario empotrado), debe montarse una salida de aire con una rejilla de al menos 70 mm de sección para evacuar el aire calentado por el aparato. ¡AVISO! No está permitido sacar del todo los tornillos de la carcasa, ya que están provistos de un mecanismo de resorte. NOTA Los conectores enchufables (fig. 3 1, página 4) deben pegarse por el lado del aparato con cola para plásticos. Los conectores ros- cados (fig. 3 2, página 4) se enroscan en la manguera de unión y se insertan en el conector enchufable. ¡ADVERTENCIA! Peligro de sufrir descarga eléctrica y graves lesiones. Utilice únicamente el cable de conexión de 230 V suministrado. CV1004-IO-16s.book Seite 46 Dienstag, 13. Februar 2018 5:32 17ES CV1004 Uso del aspirador

➤ Conecte el cable de conexión de 230 V a una caja de enchufe adecuada (fig. d, página 6). 8 Uso del aspirador

8.1 Aspirar el polvo con el aspirador central

➤ Abra el cierre deslizante (fig. 2 2, página 3) desplazándolo a la derecha. ➤ Introduzca la manguera en la conexión del aparato. ➤ Ponga el interruptor en la posición “I” (fig. 2 1, página 3) para encender el aparato. ✓ El aspirador se enciende. ➤ Ponga el interruptor en la posición “O” (fig. 2 1, página 3) para apagar el aparato. ➤ Saque la manguera de la conexión del aparato. ➤ Cierre el cierre deslizante (fig. 2 2, página 3) desplazándolo a la izquierda.

8.2 Aspirar el polvo con la caja de conexión de la

➤ Para encenderlo, introduzca la manguera en la caja de conexión externa. ✓ El aspirador se enciende automáticamente. ➤ Para apagarlo, extraiga la manguera de la caja de conexión externa. ✓ El aspirador se apaga automáticamente. ¡AVISO!

No utilice el aspirador sin bolsa para el polvo ni sin el filtro del motor.

Utilice exclusivamente piezas de repuesto y accesorios reco- mendados por el fabricante. NOTA Cierre la conexión de la manguera en la parte delantera del aspira- dor con el cierre deslizante cuando aspire con una caja de conexión externa. De esta forma, aumenta la potencia de aspiración. CV1004-IO-16s.book Seite 47 Dienstag, 13. Februar 2018 5:32 17ES Uso del aspirador CV1004

8.3 Cambiar la bolsa para el polvo

➤ Cambie la bolsa para el polvo (véase de fig. e, página 6 hasta fig. l, página 7).

8.4 Cambiar o limpiar el filtro del motor

➤ Retire el filtro del motor y coloque uno nuevo, o el mismo una vez limpio (véase fig. m, página 7 y fig. n, página 7). ¡AVISO! Colocar correctamente la bolsa para el polvo es importante para la potencia de aspiración del aspirador. Siga con exactitud las instruc- ciones, véase de fig. e, página 6 hasta fig. l, página 7. NOTA

La bolsa para el polvo tiene dos aberturas. Una de ellas está mar- cada con dos flechas. Ese lado debe colocarse sobre el empalme del aparato con las flechas hacia arriba (fig. j, página 7). Asegúrese de que la posición es correcta cuando coloque la bolsa para el polvo.

Extraiga primero la abertura del empalme del aparato y, a conti- nuación, la abertura del empalme en la parte delantera del apa- rato. Mantenga las aberturas hacia arriba para que no caiga polvo de la bolsa.

Cambie o limpie el filtro del motor cada cinco veces que cambie la bolsa para el polvo. NOTA Cambie o limpie el filtro del motor cada cinco veces que cambie la bolsa para el polvo o cuando esté muy sucio. Puede lavar el filtro del motor a mano en agua jabonosa suave. No lo lave en la lavadora ni con objetos duros. Deje que se seque al aire antes de colocarlo en el aspirador en el sentido que indica la flecha. CV1004-IO-16s.book Seite 48 Dienstag, 13. Februar 2018 5:32 17ES CV1004 Mantenimiento y limpieza del aspirador

9 Mantenimiento y limpieza del aspirador

➤ Limpie de vez en cuando el producto con un paño húmedo. 10 Solución de averías

Si el motor se para, apague el aspirador y proceda de la forma siguiente: ➤ Compruebe si la manguera de aspiración está obstruida. Sujete la manguera de aspiración hacia arriba e introduzca por arriba una moneda pequeña. Si la moneda no cae a través del tubo, significa que está obstruido. Con una barra larga, empuje la maraña de polvo fuera del tubo. ➤ Compruebe la bolsa para el polvo. Si se aspira gran cantidad de suciedad que no sea polvo doméstico (polvo de placas de yeso, polvo fino de madera, etc.) se pueden obstruir los poros de la bolsa. Coloque una nueva bolsa. ¡AVISO! No utilice ningún objeto o producto de limpieza corrosivo o duro en la limpieza, ya que podría dañar el producto. NOTA El aspirador está provisto de una protección térmica contra sobre- carga que evita un sobrecalentamiento del motor. Si el motor se queda parado, apague el aparato poniendo el inte- rruptor en la posición “O” o extraiga la manguera de aspiración de la caja de conexión externa. Deje enfriar el aparato durante una hora. Si se sigue produciendo este error incluso después de tomar las medidas para la solución de averías, consulte al fabricante o a su distribuidor. CV1004-IO-16s.book Seite 49 Dienstag, 13. Februar 2018 5:32 17ES Garantía legal CV1004

➤ Cuando la manguera de aspiración esté muy sucia, límpiela. – Sujete los dos extremos de la manguera hacia arriba. – Vierta detergente líquido por ambos extremos. – Llene de agua mientras sigue manteniendo ambos extremos hacia arriba. – Agite el tubo flexible hacia los lados para desprender la suciedad. – Estire lo más posible el tubo flexible. – Enjuague la suciedad. – Repita este procedimiento hasta que el tubo quede limpio. – Cuelgue el tubo por la mitad y deje que se seque totalmente antes de volver a utilizarlo. ➤ Compruebe si la boquilla para suelos está obstruida. Limpie la boquilla para suelos. ➤ Compruebe el filtro del motor. Limpie el filtro del motor o cámbielo. 11 Garantía legal Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instruc- ciones) o a su establecimiento especializado. Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos:

una copia de la factura con fecha de compra,

el motivo de la reclamación o una descripción de la avería. 12 Gestión de residuos ➤ Deseche el material de embalaje en el contenedor de reciclaje correspon- diente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales. CV1004-IO-16s.book Seite 50 Dienstag, 13. Februar 2018 5:32 17ES CV1004 Datos técnicos

13 Datos técnicos CV1004 N.° de art.: 9103501126 Tensión de entrada: 220 – 240 Vw Consumo de potencia: 950 W Consumo de corriente: 4,5 A Potencia de aspiración: 2500 mm de columna de agua Temperatura de funcionamiento: de –15 °C a +40 °C Dimensiones An x Al x P: 298 x 171 x 175 mm Peso: 2,7 kg Certificado: CV1004-IO-16s.book Seite 51 Dienstag, 13. Februar 2018 5:32 17PT Explicação dos símbolos CV1004
