MANUAL DE UTILIZADOR CV 1004 DOMETIC
Instruções de montagem e manual de instruções....52
IT
Por favor, leia atentamente este manual antes da montagem e colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador.
Índice
1 Explicação dos símbolos 52
2 Indicações de segurança.... 53
3 Material fornecido 55
4 Acessórios 55
5 Utilização adequada 55
7 Montar o aspirador.... 57
8 Utilização do aspirador 58
9 Conservação e limpeza do aspirador 60
10 Resolução de falhas 60
11 Garantia ....61
12 Eliminação ....61
13 Dados técnicos.... 62
1 Explicação dos símbolos
AVISO!
Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.
PRECAUÇÃO!
Indicação de segurança: o incumprimento pode provocar ferimentos.
NOTA!
O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.

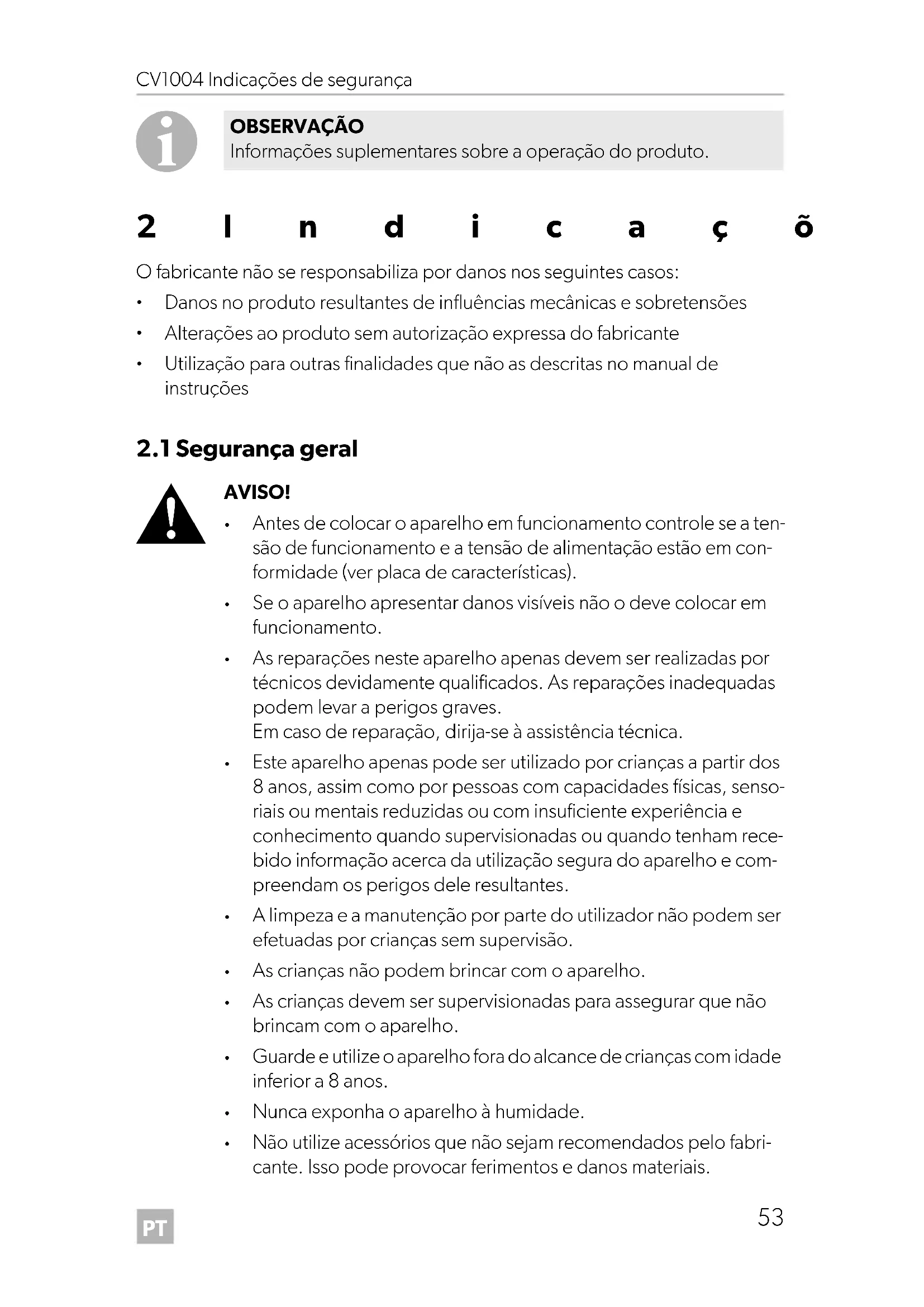

OBSERVAÇÃO
Informações suplementares sobre a operação do produto.
2 l n d i c a ç õ
O fabricante não se responsabiliza por danos nos seguintes casos:
- Danos no produto resultantes de influências mecânicas e sobretensões
- Alterações ao produto sem autorização expressa do fabricante
- Utilização para outras finalidades que não as descritas no manual de instruções
2.1 Segurança geral
AVISO!
- Antes de colocar o aparelho em funcionamento controle se a tensão de funcionamento e a tensão de alimentação estão em conformidade (ver placa de características).
- Se o aparelho apresentar danos visíveis não o deve colocar em funcionamento.
- As reparações neste aparelho apenas devem ser realizadas por técnicos devidamente qualificados. As reparações inadequadas podem levar a perigos graves.
Em caso de reparação, dirija-se à assistência técnica.
- Este aparelho apenas pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimento quando supervisionadas ou quando tenham recebido informação acerca da utilização segura do aparelho e compreendam os perigos dele resultantes.
- A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão.
- As crianças não podem brincar com o aparelho.
- As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.
- Guarde e utilize o aparelho fora do alcance de crianças com idade inferior a 8 anos.
- Nunca exponha o aparelho à humidade.
- Não utilize acessórios que não sejam recomendados pelo fabricante. Isso pode provocar ferimentos e danos materiais.
- Utilize apenas os acessórios fornecidos pelo fabricante.
- Não apoie objetos no aspirador.
2.2 Segurança durante a utilização do aparelho
PRECAUÇÃO!
- Nunca retire a ficha da tomada elétrica puxando pelo cabo de conexão.
- Puxe a ficha de rede da tomada sempre que realizar trabalhos de manutenção.
- Nunca utilize o aparelho em divisões nas quais estão armazenadas substâncias com risco de explosão ou onde se tiverem formado gases inflamáveis. As faúlhas do motor podem incendiar os gases.
- Durante o funcionamento, manter os olhos, ouvidos e a cara afastados dos bocais. Assegurar que o cabelo, as peças de vestuário soltas e os dedos não ficam presos nos componentes em rotação.
- Durante a utilização do aparelho, mantenha as crianças e os animais a uma distância segura.
- Não utilize o aparelho com as mãos molhadas.
NOTA!
- Não aspirar
- objetos molhados
– líquidos com teor de solvente ou cáusticos
-
objetos quentes, incandescentes, duros ou pontiagudos
– substâncias tóxicas
Estes podem danificar o aparelho ou o filtro.
-
Não aspire objetos de grande dimensão como sendo papel ou lenços. Os mesmos podem entupir o tubo.
- Se o filtro do motor estiver sujo, lave-o com água quente ou coloque um filtro novo. Monte apenas filtros totalmente secos.
- Utilize o aparelho exclusivamente em locais fechados, nunca ao ar livre.
- Preste atenção para que as aberturas não sejam obstruídas. Eventualmente, limpe as aberturas antes de utilizar o aparelho.
- Não coloque o aparelho em funcionamento sem filtro ou sem saco.
- Não pise o tubo nem puxe demasiado pelo mesmo.
| N.° na fig. 1, página 3 | Quantidade Designação |
| 1 1 Aspirador central |
| 2 1 Escova para pavimento |
| 3 1 Escova de aplicação |
| 4 1 Escova para pó |
| 5 1 Ponteira para locais de difícil acesso |
| 6 1 Tubo telescópico |
| 7 1 Mangueira de aspiração |
| 8 1 Encaixe para mangueira |
| 9 2 Conetor roscado (preto) |
| 10 2 Conetor de encaixe (branco) |
| 11 1 Mangueira de ligação (2 m) |
| 12 2 Saco do aspirador |
4 A c e s s ó r i
Disponível como acessório (não consta do material fornecido):
| Designação N.o art. |
| Saco do aspirador de substituição(5 unidades por embalagem mais filtro para motor) | 9103501128 |
| Bocal de aspiração VacPort | 9103501127 |
5 U t i l i z a ç
O aspirador central CV1004 (N.º art. 9103501126) é um aspirador adequado para montagem em paredes ou em estruturas existentes em caravanas, autocaravanas e barcos. Este aparelho não se destina a uso comercial. Não pode ser utilizado no exterior.
6 Descrição técnica
A mangueira de aspiração do aspirador central pode ser ligada diretamente ao aparelho ou a um encaixe para mangueira exterior.
Se a mangueira de aspiração for utilizada no aspirador central é necessário ligar e desligar o mesmo através do respetivo interruptor. O aparelho dispõe de um sensor automático de aspiração, que é ativado assim que a mangueira de aspiração é inserida no respetivo encaixe.
O sistema de aspiração é ampliado pelo VacPort (não fornecido com o produto). Este bocal de aspiração pode ser montado, por exemplo, na zona de entrada ou na cozinha, para aspirar diretamente a sujidade varrida com a ajuda do bocal fixo.
6.1 Elementos de comando
| N.° nafig. 2, página 3 | Designação Explicação |
| 1 Botão I/O Liga ou desliga o aspirador, se a man-gueira de aspiração estiver encaixada noaspirador central. |
| 2 Tampa de correr Fecha a ligação da mangueira no apare-lho. O fecho aumenta a capacidade deaspiração durante o funcionamento a par-tir do encaixe de mangueira exterior. |
| 3 Tampa deslizante Abre a parte frontal do aparelho (p. ex.para substituição do saco do aspirador) |
| 4 Filtro do motor Protege o motor contra sujidade |
7 Montar o aspirador
AVISO! Perigo de choque elétrico e ferimentos graves.
Ao perfurar e serrar, prestar atenção aos cabos elétricos que se encontram na parede.
NOTA!
• Monte o aspirador em local seco.
- Não monte o aspirador em zonas em que se verificam temperaturas elevadas.
- Não dobre o cabo de ligação em trono de arestas vivas ou cantos. Mantenha o cabo de ligação afastado de superfícies aquecidas.
- Para a montagem do aspirador é necessário que a parede tenha uma espessura mín. de 10 mm e máx. de 25 mm.
- Certifique-se de que existe uma tomada próxima que permita a ligação do aspirador à corrente elétrica. Não utilize quaisquer extensões.
- Se o aspirador for montado em espaços apertados com ventilação deficiente (p. ex. armário encastrado), deve ser montada uma saída de ar com grelha com diâmetro mín. de 70 mm, permitindo a saída do ar aquecido pelo funcionamento do aparelho.
▶ Certifique-se de que o saco do aspirador e o filtro do motor estão devidamente colocados.
▶Antes da montagem do aspirador, verifique se o mesmo funciona.
NOTA!
Os parafusos do corpo não podem ser totalmente desapertados devido a mecanismo de molas.
▶ Monte o aspirador (fig. 4, página 4 até fig. 10, página 5).
OBSERVAÇÃO
Os conetores de encaixe (fig. 3 1, página 4) têm de ser colados no lado do aparelho com cola convencional para plástico. Os conetores roscados (fig. 3 2, página 4) são enroscados na mangueira de união e encaixados nos conetores de encaixe.
Monte o encaixe de mangueira e disponha a mangueira de ligação (fig. 11, página 5 e fig. 12, página 5).
Efetuar a ligação elétrica do aspirador
Ligue os cabos cor de laranja de 24 V--- na parte posterior do aparelho aos contactos do encaixe da mangueira (fig. 13, página 6).
AVISO!
Perigo de choque elétrico e ferimentos graves.
Utilize apenas o cabo de ligação de 230 V fornecido.
Ligue o cabo de ligação de 230 V a uma tomada adequada (fig. 14, página 6).
8 Utilização do aspirador
NOTA!
- Não utilize o aspirador sem o saco ou sem o filtro do motor.
- Utilize apenas as peças de substituição e os acessórios recomendados pelo fabricante.
▶ Abra a tampa de correr (fig. 2, 2, página 3), empurrando-a para a direita.
▶Insira a mangueira na ligação da mangueira do aparelho.
Para ligar o aparelho, coloque o botão na posição "l" (fig. 2 1, página 3).
√O aspirador é ligado.
Para desligar o aparelho, coloque o botão na posição "O" (fig. 2 1, página 3).
▶Puxe a mangueira para fora da ligação da mangueira do aparelho.
▶ Feche a tampa de correr (fig. 2 2, página 3), empurrando-a para a esquerda.
Se estiver a aspirar através do encaixe de mangueira exterior, feche o encaixe de mangueira na parte dianteira do aparelho com a tampa de correr. Aumenta, assim, a potência de aspiração.
Para ligar, insira a mangueira no encaixe de mangueira exterior.
√O aspirador é ligado automaticamente.
Para desligar, puxar a mangueira para fora do encaixe de mangueira exterior.
√O aspirador é desligado automaticamente.
8.2 Trocar o saco do aspirador
NOTA!
A colocação correta do saco do aspirador é importante para a sua potência de aspiração. Siga rigorosamente as instruções, ver fig. 15, página 6, até fig. 22, página 7.
OBSERVAÇÃO
- O saco do aspirador tem duas aberturas. Uma das duas aberturas está sinalizada com uma seta. Esse lado tem de ser colocado no aparelho sobre os apoios com as setas viradas para cima (fig. 20, página 7). Na colocação do saco do aspirador, verifique o posicionamento correto.
- Comece por retirar a abertura dos bocais do aparelho, seguido da abertura da parte frontal do aparelho. Mantenha a abertura virada para cima para evitar a saída de pó do interior do saco.
- Mude ou limpe o filtro do motor a cada quinta troca do saco do aspirador.
▶ Troque o saco do aspirador (fig. 15, página 6 a fig. 22, página 7).
8.3 Trocar ou limpar o filtro do motor
OBSERVAÇÃO
Mude ou limpe o filtro do motor a cada quinta troca do saco do aspirador.
Pode lavar o filtro do motor manualmente com uma solução de sabão neutro. Não lavar o filtro na máquina de lavar roupa ou com objetos duros. Deixe-o secar ao ar antes de o colocar no sentido das setas dentro do aspirador.
▶ Retire o filtro do motor e coloque um filtro novo ou o filtro do motor limpo (fig. 23, página 7 e fig. 24, página 7).
9 Conservação e limpeza do aspirador
NOTA!
Não utilizar objectos afiados ou duros ou agentes de limpeza para a limpeza, uma vez que podem ser causados danos no produto.
▶De vez em quando, limpe o aparelho com um pano húmido.
10 Resolução de falhas
OBSERVAÇÃO
O aspirador está equipado com uma proteção automática de sobrecarga que impede o sobreaquecimento do motor.
Se o motor ficar imobilizado, desligue o aparelho colocando-o na posição "O" ou desligar a mangueira de aspiração do encaixe de mangueira exterior.
Deixar o aparelho arrefecer durante aprox. 1 hora. Se este problema persistir mesmo depois das medidas descritas em baixo para resolução de falhas, queira contactar o fabricante ou o seu representante comercial.
Se o motor deixar de funcionar, desligue o aspirador e proceda do seguinte modo:
▶Verifique se a mangueira do aspirador está entupida.
Mantenha a mangueira do aspirador elevada, com uma mão, e insira uma moeda pequena no seu interior. Se a moeda não passar pela mangueira, significa que a mesma está entupida. Insira uma vara comprida na mangueira e retire a sujidade acumulado.
▶Verifique o saco do aspirador.
A aspiração de grandes quantidades de sujidade, que não poeiras domésticas (pó de estuque, pó de madeira fino, etc.), pode provocar o entupimento dos poros do saco do aspirador.
Coloque um saco de aspirador novo.
▶Se o saco do aspirador estiver muito sujo, limpe-o.
- Mantenha as duas extremidades da mangueira de aspiração elevadas.
- Introduza o agente de limpeza líquido nas duas extremidades.
- Abasteça com água, mantendo as duas extremidades elevadas.
- Chocalhe a mangueira de aspiração para soltar a sujidade.
- Estique o máximo possível a mangueira de aspiração.
- Enxague toda a sujidade.
- Repita o procedimento até a mangueira de aspiração estar limpa.
– Pendure a mangueira ao centro e deixe secar totalmente antes da utilização.
▶ Verifique se a escova para pavimento se encontra entupida.
Limpe a escova para pavimento.
▶Verifique o filtro do motor.
Limpe o filtro do motor ou troque-o.
11 Garantia
É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.
Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:
- uma cópia da factura com a data de aquisição,
- um motivo de reclamação ou uma descrição da falha.
12 Eliminação
▶ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.
Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.
13 Dados técnicos
| CV1004 |
| N.° art.: 9103501126 | |
| Tensão de entrada: 220 – 240 V~ | |
| Consumo: 950 W | |
| Consumo de corrente: 4,5 A | |
| Potência de aspiração: coluna de água de 2500 mm | |
| Temperatura de funcionamento: -15 °C a +40 °C | |
| Dimensões L x A x P: 298 x 171 x 175 mm | |
| Peso: 2,7 kg | |
| Certificado: | CE |
