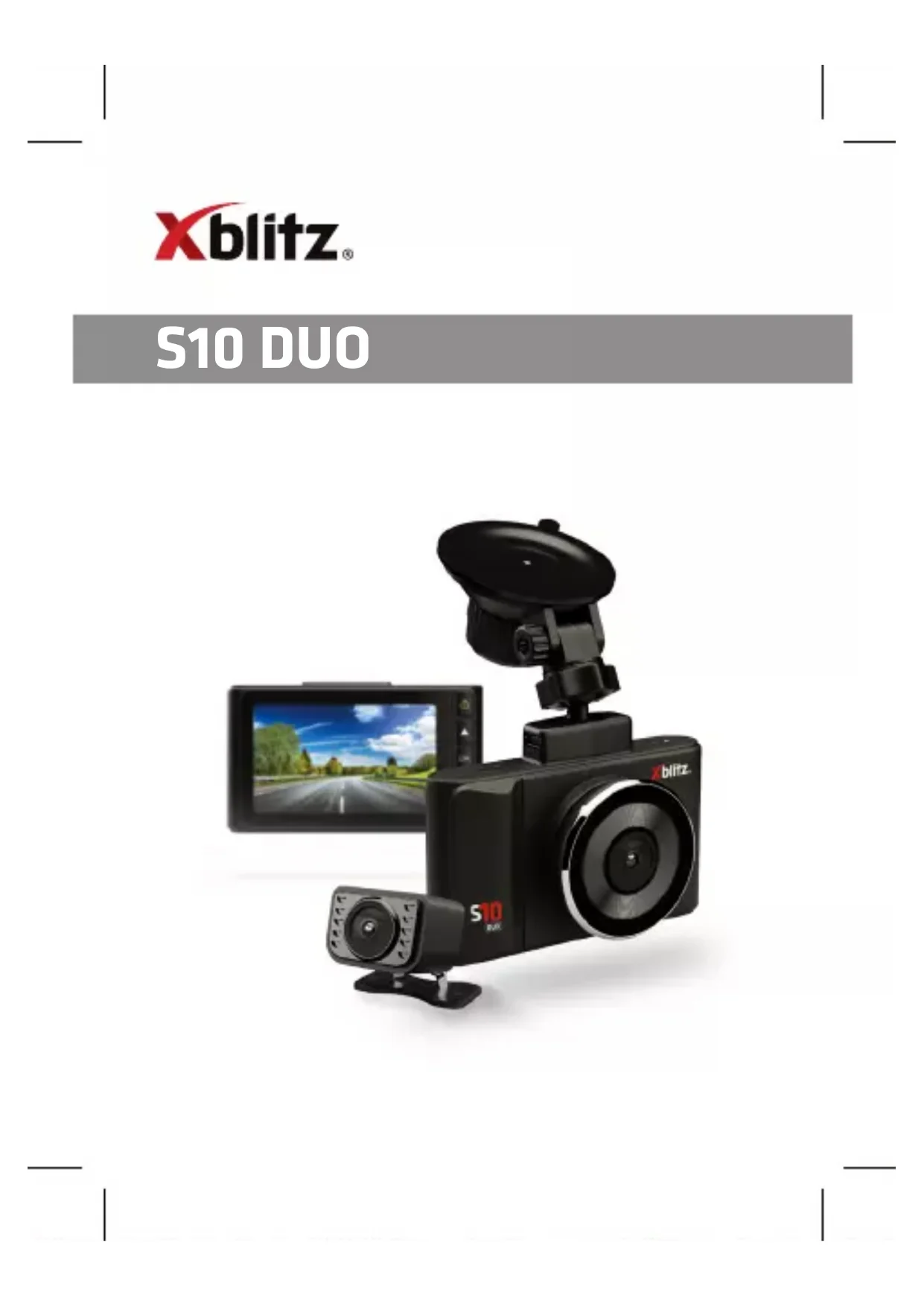

MODE D'EMPLOI S10 Duo Xblitz

Lisez aenvement le mode d’emploi et les consignes de sécurité ci-joints avant d’uliser l’appareil an d’éviter de l’endommager accidentellement ou de vous blesser involontairement.

La caméra de voiture Xblitz S10 Duo, associée à une caméra secondaire, vous permet de surveiller l’inéraire de votre véhicule et d’enregistrer tout incident de circulaon. La seconde caméra peut être ulisée par exemple comme caméra de recul. Le kit comprend un support acf avec lequel la caméra est alimentée, ce qui facilite l’installaon et le retrait de l’appareil. L’enregistreur vidéo est fabriqué à parr de composants de la plus haute qualité. AVANT UTILISATION

1. Il est recommandé d’uliser des cartes micro SD originales de classe 10 ou

2. Avant de placer la carte mémoire dans l’enregistreur, elle doit être formatée

sur l’ordinateur dans le système de chiers FAT32 ou exFAT (selon la carte), puis dans l’enregistreur.

3. La carte mémoire doit être installée lorsque l’appareil est éteint. Dans le

cas contraire, la carte et l’appareil risquent d’être endommagés. Il en va de même lorsque vous rerez la carte de l’appareil.

4. Régler dans le menu :

a. Date et heure. b. Enregistrement en boucle (réglage de la durée d’enregistrement). Si vous désacvez l’enregistrement en boucle, les chiers ne seront pas écrasés. c. Choisissez la résoluon la plus élevée possible. d. Réglez le capteur G sur la sensibilité la plus basse possible an que l’appareil photo ne capte pas les bosses de la route et ne réalise pas d’enre- gistrements inules. e. Acver le mode WDR.

5. Lorsque la carte mémoire est pleine, les enregistrements non protégés les

plus anciens sont écrasés.

6. L’appareil photo commence à enregistrer automaquement chaque fois que

vous l’allumez (à condion qu’il n’y ait pas d’alimentaon permanente dans104 l’allume-cigare de votre voiture).

7. Il est recommandé d’uliser les foncons de l’appareil conformément à leur

usage prévu, c’est-à-dire de ne pas uliser les foncons MODE PARKING et DÉTECTION DE MOUVEMENT pendant la conduite. Cela pourrait entraîner le démarrage et l’arrêt automaque de l’enregistrement et une perte inule d’espace de stockage.

8. Son: l’appareil est équipé d’un microphone à condensateur qui enregistre

tous les sons ambiants. Les sons peuvent se chevaucher et provoquer des distorsions.

1. Enregistreur vidéo

3. Lecteur de carte mémoire

8. Fente pour carte micro SD

9. Port AV (point de connexion pour la caméra arrière)

10. Emplacement de montage du support acf

11. Port USB-C (alimentaon électrique alternave)

MODE - Une brève pression (lorsque la dashcam n’enregistre pas) permet de passer105 d’un mode vidéo/photo/lecture à l’autre, et une pression prolongée (lorsque la dashcam n’enregistre pas) permet d’accéder au menu. Dans le menu, le fait de maintenir le bouton enfoncé permet de passer des paramètres d’enregistrement/ photo/lecture aux paramètres généraux. Pendant la lecture vidéo, il sert de bouton d’arrêt. UP - En mode menu et lecture, permet de naviguer dans les diérents éléments. En mode vidéo, une brève pression permet d’acver et de désacver l’enregistrement audio. En lecture vidéo, fait déler la vidéo vers l’arrière. DOWN - En mode menu et lecture, permet de naviguer dans les diérents éléments. Pendant la lecture vidéo, fait déler la vidéo vers l’avant. En mode vidéo, permet de passer de la caméra avant à la caméra arrière. OK - En mode vidéo, une pression brève permet d’acver et de désacver l’enre- gistrement. En mode photo, une pression courte permet de prendre une photo. En lecture vidéo, une pression courte fait oce de PLAY/PAUSE. En mode Menu et lecture, une pression courte valide les diérentes acons. Maintenir la touche enfoncée pendant 3 secondes permet d’allumer/éteindre l’appareil photo. REMARQUE - Pendant l’enregistrement vidéo, le fait d’appuyer sur la touche permet d’éviter que l’enregistrement en cours ne soit écrasé ultérieurement. Maintenir la touche enfoncée pendant 3 secondes permet d’allumer ou d’éteindre l’écran de l’appareil photo. RESET - Cee touche permet de réinialiser l’appareil et de rétablir les paramètres par défaut de l’appareil.

1. Choisissez l’emplacement de la caméra. Il est préférable de placer la caméra

de manière à ce que l’aperçu de l’écran montre la plus grande pare possible de la zone située devant la voiture. Veillez à ce que la caméra n’obstrue pas la vue du conducteur pendant la conduite.

2. Montez le support sur le pare-brise et installez-y la caméra.

3. Acheminez le câble USB comme indiqué dans la gure B.

4. Branchez la mini-che USB sur le support.

5. Placez une deuxième caméra à l’arrière du véhicule.

6. Acheminez le câble AV vers l’enregistreur de manière à ce qu’il ne gêne pas

le conducteur pendant la conduite.

7. Connectez la che AV au port d’entrée AV de la caméra embarquée.

8. Branchez le chargeur sur une prise allume-cigare 12/24V.

INSTALLATION DE LA CAMÉRA ARRIÈRE : L’emplacement de montage de la caméra supplémentaire incluse dans le kit dépend de vos préférences. La caméra est conforme aux normes d’étanchéité IP67106 (résistante aux intempéries). RACCORDEMENT D’UNE CAMÉRA DE RECUL: Connectez le câble noir fourni au port AV de l’unité principale, faites-le glisser jusqu’à l’endroit où la caméra secondaire est montée et branchez-le. Assurez-vous que l’unité principale peut voir la caméra secondaire (si ce n’est pas le cas, vériez que le câble est correctement inséré dans les deux ports). L’INSTALLATION D’UNE CAMÉRA DE RECUL : Les ls sortant de la caméra arrière doivent être connectés aux ls d’alimentaon des feux de recul (rouge = plus). Cee connexion permet d’obtenir une caméra de recul. La tuyauterie menant à l’extérieur doit être bien isolée et ne doit pas être soumise à des contraintes mécaniques.

05. PRINCIPALES CARACTÉRISTIQUES DE L’APPAREIL PHOTO

1. Modes de prise de vue

La caméra dispose de 3 modes de fonconnement. Mode enregistrement: dans ce mode, l’appareil enregistre des vidéos. Mode photo: dans ce mode, l’appareil prend des photos. Mode lecture: permet de visionner les séquen- ces enregistrées par la caméra.

2. Enregistrement en boucle

L’appareil divise les enregistrements en foncon de la durée séleconnée. Vous pouvez séleconner la durée des chiers. Lorsque la carte mémoire est pleine, l’enregistrement le plus ancien est écrasé.

L’appareil photo peut enregistrer dans diérentes résoluons. Plus la résolu- on est élevée, meilleure est la qualité des enregistrements, mais les chiers d’enregistrement occupent plus d’espace sur la carte mémoire ; il est donc recommandé d’uliser la résoluon la plus élevée.

Capteur de gravité. Lorsque le capteur est acvé en cas d’impact, le chier d’enregistrement est protégé contre l’écrasement. Il est recommandé de ré- gler la valeur la plus basse possible, car si la valeur est plus élevée, l’appareil photo risque de capter les bosses causées par les irrégularités de la route, ce qui peut entraîner le remplissage de la carte mémoire.

5. Enregistrement audio

Outre l’enregistrement vidéo, l’appareil photo peut également enregistrer du son.

6. Détecon de mouvement

La caméra dispose d’un mode de détecon de mouvement qui lance automaquement un court enregistrement audio/vidéo lorsqu’un objet107 en mouvement (par exemple, une personne s’approchant de la voiture) est détecté. L’enregistrement est protégé contre l’écrasement. Pour éviter d’encombrer inulement la carte mémoire de l’appareil, n’acvez le mode de détecon de mouvement que lorsque vous laissez la voiture en staon- nement.

Une caméra arrière est incluse pour enregistrer des vidéos de l’arrière du véhicule en résoluon Full HD. L’enregistreur numérique peut enregistrer simultanément les images des caméras avant et arrière sans perte de qualité ou de résoluon. De plus, lorsqu’elle est connectée aux câbles d’alimentaon des feux de recul, l’image de la caméra arrière s’ache automaquement à l’écran lorsque vous passez la marche arrière, ce qui facilite le staonnement du véhicule.

1. Résoluon - permet de modier la résoluon des chiers vidéo enregistrés.

2. Enregistrement en boucle - permet de modier la durée des vidéos

3. WDR - permet d’acver ou de désacver l’opon WDR (Wide Dynamic

Range), chargée d’adapter l’enregistrement aux condions d’éclairage.

4. Exposion - permet de régler la correcon de l’exposion de l’image enregi-

strée, an d’éviter la surexposion ou la sous-exposion.

5. Détecon de mouvement - permet d’acver ou de désacver le mode dans

lequel la caméra commence à enregistrer une vidéo lorsqu’un mouvement est détecté devant elle.

6. 6. Enregistrement audio - permet d’acver ou de désacver l’enregistrement

audio par l’appareil photo.

7. Horodatage - permet d’acver ou de désacver l’achage de la date et de

l’heure sur les vidéos enregistrées.

8. Capteur de gravité - permet de régler la sensibilité du capteur de gravité.

9. Moniteur de staonnement - permet de désacver ou de régler la sensibilité

du mode staonnement. MODE PHOTO :

1. Mode photo - le retardateur permet de dénir le temps qui s’écoule entre

le moment où l’on appuie sur le bouton OK et celui où l’on prend une photo en mode PHOTO.

2. Résoluon - permet de dénir la résoluon des images prises.

3. Série - permet de dénir le nombre d’images à prendre.

4. Qualité - modie la qualité des images, plus elle est élevée, plus les chiers108

5. Neeté - dénit la neeté des détails dans les images prises.

6. Balance des blancs - permet d’ajuster les paramètres de l’appareil photo à

la lumière ambiante.

7. Couleur - applique un ltre (noir et blanc ou sépia) aux images prises avec

8. ISO - permet de modier la sensibilité du capteur de l’appareil photo à la

9. Exposion - permet de régler la correcon de l’exposion des images prises,

an d’éviter toute sur- ou sous-exposion.

10. An-ou - acve/désacve la stabilisaon de l’image lors de la prise de vue.

11. Vue rapide - permet d’acher brièvement les images capturées sur l’écran

de l’appareil photo.

12. Horodateur - permet d’acver ou de désacver l’achage de la date et de

l’heure sur les photos prises. MODE PLAYBACK :

1. Supprimer - permet de supprimer le chier séleconné ou tous les chiers

2. Protecon - permet d’acver/désacver le blocage du chier séleconné ou

de tous les chiers d’un type donné. MENU GÉNÉRAL :

1. Date/heure - permet de dénir la date, l’heure et leur format.

2. Mise hors tension automaque - permet de dénir la durée après laquelle

l’appareil photo s’éteint automaquement.

3. Bip - permet d’acver ou de désacver le son du bouton.

4. Langue - réglages de la langue

5. Fréquence - permet de séleconner la fréquence d’images - 50Hz recom-

6. Vider l’écran - permet de dénir le délai au terme duquel l’écran de l’appareil

7. Dénir le numéro d’immatriculaon - permet de dénir le numéro d’imma-

triculaon du véhicule aché.

8. Formater - permet de formater la carte mémoire insérée dans l’appareil. 9.

9. Paramètres par défaut - rétablit les paramètres d’usine de l’appareil. 10.

10. Version - ache des informaons sur la version du logiciel de l’appareil.

1. Ne démontez pas et ne manipulez pas l’appareil vous-même. En cas de

dysfonconnement, veuillez contacter le service après-vente.109

2. N’ulisez que des accessoires d’origine.

3. N’ulisez que le bloc d’alimentaon d’origine inclus dans le kit.

4. L’appareil ne doit pas être ulisé en violaon des lois de votre pays ou

5. Les températures de fonconnement admissibles sont comprises entre 0 et

35°C. Stockage: +5 à + 45°C. Humidité: 5-90% sans condensaon.

6. Ne pas soumere l’appareil à des dommages ou à des chocs physiques.

7. Veillez à la propreté du produit, en parculier de l’objecf. N’ulisez pas de

détergents ou de produits chimiques pour le neoyage.

8. Neoyer uniquement lorsque l’appareil est débranché.

9. Tenir l’appareil hors de portée des enfants.

10. Ne pas exposer l’appareil à des températures très élevées ou au feu.

11. Si vous sentez une odeur de plasque brûlé ou d’électronique provenant

de l’appareil photo, débranchez l’appareil dès que possible et contactez le service après-vente.

1. L’appareil ne s’allume pas, l’écran clignote

Chargez la baerie de l’appareil et vériez le branchement dans la prise de l’allume-cigare avant de le mere en marche.

2. L’appareil ne s’allume pas/ne s’éteint pas automaquement

Ce comportement peut s’expliquer par l’alimentaon constante de la prise de l’allume-cigare.

3. L’appareil photo arrête l’enregistrement / n’écrase pas les enregistrements

Véricaon: G-SENSOR - foncon permeant de protéger contre l’écrase- ment les enregistrements présentant des surcharges (par exemple, chaussée irrégulière, freinage, passage sur un trooir ou un dos d’âne, etc. Si vous ulisez cee foncon, vous devez périodiquement formater la carte mémo- ire sur votre ordinateur, puis sur l’appareil photo. Au nal, chaque chier du support de données sera protégé contre l’écrasement et l’appareil ne pourra plus enregistrer d’inéraire - il n’enregistrera pas en boucle. Nous vous conseillons de régler le capteur en foncon de votre style de conduite et de l’état de la route. Vous pouvez également désacver complètement l’opon, auquel cas chaque chier le plus ancien sera écrasé et la carte n’aura pas be- soin d’être formatée périodiquement. Après avoir réglé la foncon, n’oubliez pas de formater la carte mémoire.

4. L’appareil photo s’allume et s’éteint

Vérier: MODE PARKING/MONITEUR et DÉTECTION DE MOUVEMENT - foncon conçue pour fonconner lorsque le véhicule est staonné. Il est conseillé de désacver ces foncons avant de prendre la route, car elles peuvent entraîner la mise en marche et l’arrêt de l’appareil photo, ainsi que110 l’enregistrement de fragments d’inéraires aléatoires. Si les foncons sont désacvées, vériez si le défaut se produit sans carte mémoire insérée.

5. La caméra enregistre des fragments de l’inéraire / des enregistrements

de durée aléatoire Vérier: DÉTECTION DE MOUVEMENT - foncon conçue pour fonconner lorsque le véhicule est staonné. Vous devez désacver la foncon avant de parr, car elle peut entraîner la mise en marche et l’arrêt de l’appareil et la réalisaon de fragments aléato- ires d’enregistrements d’inéraires. Si la foncon est désacvée, vériez si l’erreur se produit sans carte mémoire insérée.

6. L’appareil ache le message „carte pleine” ou ne lit pas la carte.

Vériez les foncons „capteur G” et „mode parking” et réglez-les au mini- mum. La carte doit être formatée sur l’ordinateur dans le système de chiers FAT32 ou exFAT (selon la carte), puis dans l’enregistreur. Vériez également: La capacité de la carte séleconnée et ses spécicaons (micro SD, classe 10 - U1, V10 recommandé) sont-elles adaptées à votre appareil (nous recommandons d’uliser des cartes de fabricants réputés: Kingston, Samsung, Sandisk). Si, à un moment quelconque, vous rencontrez une erreur, remplacez la carte par une nouvelle carte provenant des distributeurs ociels.

7. L’appareil enregistre des sons bruyants, déformés ou peu clairs.

L’appareil est doté d’un microphone très sensible qui enregistre tous les bruits ambiants. Les sons enregistrés peuvent se chevaucher. Les bouches d’aéraon du pare-brise peuvent également fausser le son.

8. L’appareil ne répond pas

Appuyez brièvement sur le bouton Reset ou réinialisez l’appareil aux paramètres d’usine.

9. Des bandes transversales apparaissent sur l’enregistrement

Réglage incorrect de la valeur de la fréquence d’images. Réglez la valeur de la fréquence sur „50Hz” ou „60Hz” en foncon des paramètres locaux.

10. Le support se détache du verre/ne colle pas au verre

Dégraissez bien les surfaces avant de monter le support sur le verre. N’oubliez pas d’éviter les températures élevées, qui peuvent entraîner une déformaon du support et endommager l’enregistreur lui-même. NOTES : - G-SENSOR - une foncon grâce à laquelle les enregistrements avec des surcharges enregistrées (par exemple, une chaussée irrégulière, un freinage, un passage sur un trooir ou sur un dos d’âne, etc. Si vous ulisez cee foncon, vous devez périodiquement formater la carte mémoire sur votre ordinateur, puis sur l’appa-111 reil photo. Au nal, chaque chier du support de données sera protégé contre l’écrasement et l’appareil ne pourra plus enregistrer d’inéraire - il n’enregistrera pas en boucle. Nous vous conseillons de régler le capteur en foncon de votre style de conduite et de l’état de la route. L’opon peut également être complètement désacvée, auquel cas chaque chier le plus ancien sera écrasé et la carte n’aura pas besoin d’être formatée périodiquement. - MODE PARKING/MONITEUR - une foncon conçue pour fonconner lorsque le véhicule est garé, ulise l’énergie de la baerie* si l’enregistreur est complètement chargé - (*s’il dispose d’une baerie intégrée) . Dans ce cas, la caméra commence à enregistrer quelques secondes de vidéo après avoir détecté un choc - jusqu’à ce que la baerie soit déchargée. Lorsque vous ulisez cee foncon, n’oubliez pas que la baerie de l’appareil doit être rechargée après l’acvaon (le démarrage) de la foncon. Il est conseillé de désacver la foncon avant de parr en voyage, car elle peut entraîner la mise en marche et l’arrêt de l’appareil photo et la réalisaon de fragments d’enregistrements aléatoires sur l’inéraire. *L’alimentaon constante du véhicule peut entraîner un comportement diérent de cee foncon, par exemple en laissant l’appareil photo allumé, ce qui peut décharger la baerie du véhicule. - La DÉTECTION DE MOUVEMENT - une foncon conçue pour fonconner lorsque le véhicule est garé - nécessite une alimentaon constante et la caméra doit rester allumée. L’enregistreur numérique commence à enregistrer automaquement lorsqu’un mouvement est détecté et s’arrête quelques secondes après qu’il n’y a plus de mouvement devant l’objecf de la caméra. Veuillez noter que cee foncon peut décharger la baerie du véhicule. Vous devez désacver cee foncon avant de parr, car elle peut entraîner la mise en marche et l’arrêt de la caméra et produire des fragments aléatoires de la vidéo de l’inéraire. ATTENTION: L’appareil est doté d’un condensateur intégré et ne fonconne qu’avec une alimentaon externe. REMARQUE: N’ulisez que le chargeur d’origine avec un courant de charge de 5V/2,5A. (Ne pas brancher directement sur une prise 220/230V). Le non-respect des instrucons peut endommager l’appareil ou entraîner des situaons dangereuses. En raison de l’amélioraon connue du produit, le fabricant se réserve le droit de modier l’appareil et son kit sans préavis, certaines foncons décrites dans ce manuel peuvent changer. légèrement diérente dans la réalité.112

Processeur: NTK96675 | Résoluon d’enregistrement: avant 2560 x 1440p/30 ips, avant + arrière 2x 1920 x 1080p/30 ips | Capteur: Sony IMX307 | Objecf: 6G | Angle de vision: Avant 140°, Arrière 120° | Achage: 3 pouces | Stockage: Cartes Micro SD jusqu’à 128 Go classe 10 | Mode WDR: Oui | Détecon de mouvement: Oui | Enregistrement en boucle: Oui | Capteur G: Oui | Format d’enregistrement: MP4 | Alimentaon: 5 V/2,5 A | USB: USB-C (alimentaon alternave) | Micropho- ne/haut-parleur: intégré | Condensateur intégré: Oui | Dimensions: 95x55x32mm | Poids: 80g

10. CARTE DE GARANTIE/RÉCLAMATION

Le produit est assor d’une garane de 24 mois. Les condions de garane peuvent être consultées à l’adresse suivante: hps://xblitz.pl/gwarancja/ Les plaintes doivent être déposées à l’aide du formulaire de plainte disponible à l’adresse suivante: hp://reklamacje.kgktrend.pl/ Les détails, le contact et l’adresse du service sont disponibles à l’adresse suivante: www.xblitz.pl Les spécicaons et le contenu peuvent être modiés sans préavis. Nous nous excusons pour tout inconvénient.113
