INSTRUKCJA OBSŁUGI S10 Duo Xblitz

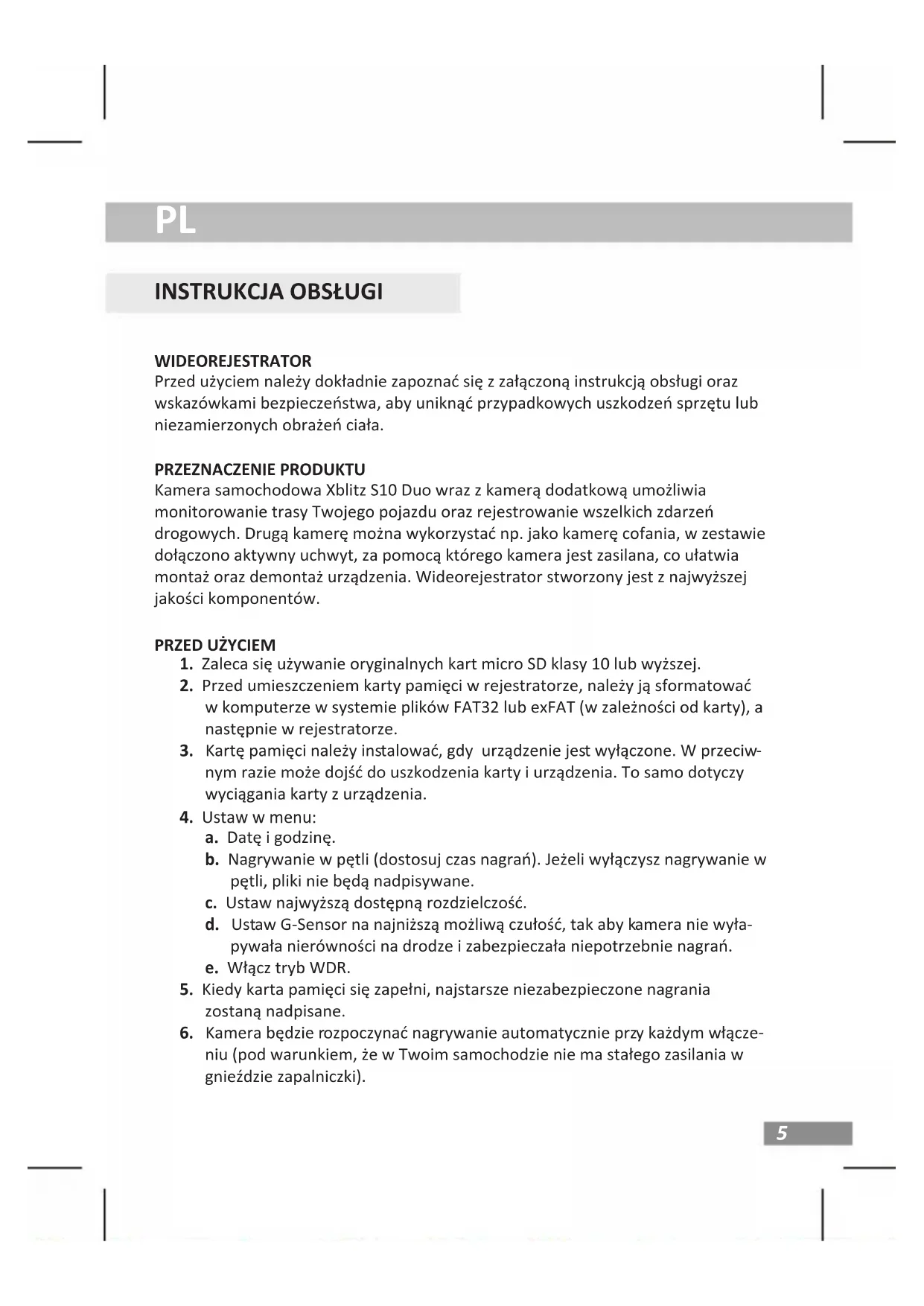

WIDEOREJESTRATOR Przed użyciem należy dokładnie zapoznać się z załączoną instrukcją obsługi oraz wskazówkami bezpieczeństwa, aby uniknąć przypadkowych uszkodzeń sprzętu lub niezamierzonych obrażeń ciała. PRZEZNACZENIE PRODUKTU Kamera samochodowa Xblitz S10 Duo wraz z kamerą dodatkową umożliwia monitorowanie trasy Twojego pojazdu oraz rejestrowanie wszelkich zdarzeń drogowych. Drugą kamerę można wykorzystać np. jako kamerę cofania, w zestawie dołączono aktywny uchwyt, za pomocą którego kamera jest zasilana, co ułatwia montaż oraz demontaż urządzenia. Wideorejestrator stworzony jest z najwyższej jakości komponentów.

1. Zaleca się używanie oryginalnych kart micro SD klasy 10 lub wyższej.

2. Przed umieszczeniem karty pamięci w rejestratorze, należy ją sformatować

w komputerze w systemie plików FAT32 lub exFAT (w zależności od karty), a następnie w rejestratorze.

3. Kartę pamięci należy instalować, gdy urządzenie jest wyłączone. W przeciw-

nym razie może dojść do uszkodzenia karty i urządzenia. To samo dotyczy wyciągania karty z urządzenia.

a. Datę i godzinę. b. Nagrywanie w pętli (dostosuj czas nagrań). Jeżeli wyłączysz nagrywanie w pętli, pliki nie będą nadpisywane. c. Ustaw najwyższą dostępną rozdzielczość. d. Ustaw G-Sensor na najniższą możliwą czułość, tak aby kamera nie wyła- pywała nierówności na drodze i zabezpieczała niepotrzebnie nagrań. e. Włącz tryb WDR.

5. Kiedy karta pamięci się zapełni, najstarsze niezabezpieczone nagrania

6. Kamera będzie rozpoczynać nagrywanie automatycznie przy każdym włącze-

niu (pod warunkiem, że w Twoim samochodzie nie ma stałego zasilania w gnieździe zapalniczki).6

7. Zaleca się stosowanie funkcji urządzenia zgodnie z ich przeznaczeniem, to

znaczy niestosowania funkcji TRYBU PARKINGOWEGO oraz WYKRYWANIA RUCHU w trakcie jazdy. Może to spowodować samoczynne włączanie i wyłą- czanie nagrywania oraz niepotrzebną utratę miejsca na karacie pamięci.

8. Dźwięk: urządzenie posiada mikrofon pojemnościowy, który nagrywa

wszelkie odgłosy otoczenia. Dźwięki mogą nakładać się na siebie powodując zniekształcenia.

3. Czytnik kart pamięci

8. Slot na kartę micro SD

9. Port AV (miejsce podłączenia kamery wstecznej)

10. Miejsce montażu aktywnego uchwytu

11. Port USB-C (zasilanie alternatywne)

14. Przycisk „W DÓŁ”

17. Przycisk „UWAGA”

MODE - Krótkie wciśnięcie (gdy kamera nie nagrywa) przenosi nas między trybami pracy kamery wideo/zdjęć/odtwarzania, przytrzymanie przycisku (gdy kamera nie nagrywa) przenosi nas do menu. W menu przytrzymanie przycisku przenosi nas z7 ustawień nagrywania/foto/odtwarzania do ustawień ogólnych. W trakcie odtwarza- nia wideo działa jako stop. W GÓRĘ - W menu i trybie odtwarzania odpowiada za nawigację po poszczególnych pozycjach. W trybie wideo krótkie wciśnięcie włącza i wyłącza nagrywanie dźwięku. W trakcie odtwarzania wideo przewija wideo do tyłu. W DÓŁ - W menu i trybie odtwarzania odpowiada za nawigację po poszczególnych pozycjach. W trakcie odtwarzania wideo przewija wideo do przodu. W trybie wideo przełącza widok między kamerą przednią i tylną. OK - W trybie wideo krótkie wciśnięcie włącza i wyłącza nagrywanie. W trybie zdjęć krótkie wciśnięcie wykonuje zdjęcie. W trakcie odtwarzania wideo krótkie wciśnię- cie działa jako PLAY/PAUZA. W Menu oraz trybie odtwarzania krótkie wciśnięcie zatwierdza poszczególne akcje. Przytrzymanie przycisku przez 3 sekundy włącza/ wyłącza kamerę. UWAGA - W trakcie nagrywania wideo wciśnięcie powoduje zabezpieczenie aktualnego nagrania przed późniejszym nadpisaniem. Przytrzymanie przycisku przez 3 sekundy włącza/wyłącza wyświetlacz kamery. RESET - Wciśnięcie resetuje kamerę i przywraca ustawienia domyślne w kamerze.

1. Wybierz miejsce montażu kamery. Najlepiej ustawić kamerę tak, aby na pod-

glądzie wyświetlacza widać było jak największy obszar przed samochodem. Upewnij się, że kamera nie będzie zasłaniała widoku kierowcy podczas jazdy.

2. Zamontuj uchwyt na szybie, a następnie zainstaluj w nim kamerę.

3. Przeprowadź kabel USB tak jak na rysunku B.

4. Podłącz wtyczkę USB-C do uchwytu.

5. Umieść drugą kamerę z tyłu pojazdu.

6. Poprowadź przewód AV do rejestratora w taki sposób, by nie przeszkadzał

kierowcy w czasie jazdy.

7. Podłącz wtyczkę AV do portu AV in na kamerze samochodowej.

8. Podłącz ładowarkę do gniazda zapalniczki 12/24V.

INSTALACJA TYLNEJ KAMERY: Miejsce montażu kamery dodatkowej dołączonej do zestawu zależy od Państwa preferencji. Kamera spełnia normy wodoszczelności IP67 (odporna na warunki atmosferyczne). PODŁĄCZENIE KAMERY WSTECZNEJ: Czarny kabel dołączony podłącz do portu AV w urządzeniu głównym, przeciągnij do miejsca montażu kamery dodatkowej i podłącz. Upewnij się czy urządzenie główne widzi kamerę dodatkową (jeśli nie, sprawdź czy kabel jest poprawnie włożony w oba porty).8 MONTAŻ KAMERY WSTECZNEJ: Przewody wychodzące z tylnej kamery należy podłączyć do przewodów zasilających światła cofania (czerwony = plus). Podłączenie w ten sposób pozwoli na uzyskanie kamery cofania. Instalacja wyprowadzona na zewnątrz powinna być dobrze zaizolowana oraz nie powinna być naprężona mechanicznie.

Kamera posiada 3 tryby pracy. Tryb nagrywania: w tym trybie kamera nagry- wa wideo. Fotograczny: w tym trybie kamera robi zdjęcia. Tryb odtwarza- nia: przeglądanie materiałów zarejestrowanych przez kamerę.

2. Nagrywanie w pętli

Kamera dzieli nagrania według wybranego czasu. Można wybrać długość plików, gdy karta pamięci zapełni się najstarsze nagranie zostanie nadpisane.

Kamera może nagrywać w różnych rozdzielczościach. Im wyższa rozdzielczość tym lepsza jakość nagrań, ale też pliki z nagraniem zajmują większą ilość miejsca na karcie pamięci, zaleca się używanie najwyższej rozdzielczości.

Czujnik grawitacyjny. Gdy czujnik jest włączony w momencie zderzenia plik z nagraniem zostaje zabezpieczony przed nadpisaniem. Zaleca się ustawienie najniższej dostępnej wartości, gdyż przy wyższej kamera może wychwytywać wstrząsy spowodowane nierównościami drogi, co może być powodem zapełniania się karty pamięci.

5. Nagrywanie dźwięku

Kamera wraz z nagrywaniem wideo może też nagrywać dźwięk.

Kamera posiada tryb wykrywania ruchu, który automatycznie uruchamia krótki zapis audio-wideo po wykryciu poruszającego się obiektu (np. osoby zbliżającej się do auta). Nagranie będzie chronione przed nadpisaniem. Aby uniknąć niepotrzebnego zapychania się karty pamięci w urządzeniu, włączaj tryb detekcji ruchu tylko, gdy zostawiasz samochód zaparkowany.

W zestawie z urządzeniem dołączono kamerę wsteczną, dzięki której można nagrywać obraz z tyłu pojazdu w rozdzielczości Full HD. Rejestrator może jednocześnie nagrywać obraz z kamery przedniej i tylnej bez straty na jakości czy rozdzielczości. Dodatkowo, po podłączeniu do przewodów zasilających światła cofania, obraz z kamery wstecznej automatycznie pojawi się na wyświetlaczu, gdy zmienisz bieg na tylny, ułatwiając parkowanie pojazdu.9

1. Rozdzielczość – pozwala zmienić rozdzielczość nagrywanych plików wideo.

2. Nagrywanie w pętli – pozwala zmienić długość nagrywanych lmów.

3. WDR – pozwala włączyć lub wyłączyć opcję WDR (Wide Dynamic Range),

odpowiedzialną za dostosowanie nagrania do panujących warunków oświetlenia.

4. Ekspozycja – pozwala ustawić korektę ekspozycji nagrywanego obrazu, dzięki

czemu możemy uniknąć prześwietlenia lub niedoświetlenia.

5. Detekcja ruchu – pozwala włączyć lub wyłączyć tryb, w którym kamera

rozpoczyna nagrywanie lmu po wykryciu przed nią ruchu.

6. Zapis dźwięku – pozwala włączyć lub wyłączyć nagrywanie dźwięku przez

7. Znacznik daty – pozwala włączyć lub wyłączyć wyświetlanie się daty oraz

godziny na nagrywanych lmach.

8. Czujnik grawitacji – pozwala ustawić czułość g-sensora.

9. Monitor parkowania – pozwala wyłączyć lub ustawić czułość trybu parkin-

1. Tryb fotograi – samowyzwalacz pozwala ustawić ile czasu mija między

naciśnięciem przycisku OK a wykonaniem zdjęcia w trybie FOTO.

2. Rozdzielczość – pozwala ustawić rozdzielczość wykonywanych zdjęć.

3. Seria – pozwala ustawić, ile zdjęć zostanie wykonanych.

4. Jakość – zmienia jakość zdjęć, im wyższa tym większe pliki.

5. Ostrość – ustawia ostrość detali na wykonanych zdjęciach.

6. Balans bieli – pozwala dostosować parametry kamery do panującego

7. Kolor – aplikuje ltr (czarno-biały lub sepia) do wykonanych kamerą zdjęć.

8. ISO – pozwala zmienić czułość sensora kamery na światło.

9. Ekspozycja – pozwala ustawić korektę ekspozycji wykonywanych zdjęć, dzięki

czemu możemy uniknąć prześwietlenia lub niedoświetlenia.

10. Anty-wstrząs – włącza/ wyłącza stabilizację obrazu przy wykonywaniu zdjęć.

11. Szybki podgląd – pozwala włączyć krótkie wyświetlanie się wykonanych zdjęć

12. Znacznik daty – pozwala włączyć lub wyłączyć wyświetlanie się daty oraz

godziny na wykonywanych zdjęciach. TRYB ODTWARZANIA:

1. Usuń – pozwala usunąć obecnie wybrany plik lub wszystkie pliki danego

2. Ochrona – pozwala włączyć/ wyłączyć blokadę obecnie wybranego pliku lub

wszystkich plików danego typu. MENU OGÓLNE:

1. Data / czas – pozwala ustawić datę, czas oraz ich format.

2. Automatyczny wyłącznik – pozwala ustawić czas po jakim kamera zostanie

automatycznie wyłączona.

3. Sygnał dźwiękowy – pozwala włączyć i wyłączyć dźwięk przycisków.

4. Język – ustawienia języka

5. Częstotliwość – pozwala wybrać częstotliwość odświeżania obrazu – zale-

6. Wygaszacze – pozwala ustawić czas po jakim wyświetlacz kamery zostanie

7. Ustaw nr rejestracji – pozwala ustawić wyświetlany numer rejestracji

8. Format – wykonuje format karty pamięci umieszczonej w urządzeniu.

9. Ustawienia domyślne – przywraca ustawienia fabryczne urządzenia.

10. Wersja – wyświetla informacje na temat wersji oprogramowania urządzenia.

07. ŚRODKI OSTROŻNOŚCI

1. Nie należy samodzielnie rozbierać ani ingerować w kamerę. W razie wystą-

pienia awarii należy skonstatować się z serwisem.

2. Używaj wyłącznie oryginalnych akcesoriów.

3. Korzystaj wyłącznie z oryginalnego zasilacza dołączonego do zestawu.

4. Urządzenia nie można wykorzystywać niezgodnie z prawem obowiązującym

w danym kraju lub regionie.

5. Dopuszczalne temperatury pracy urządzenia to 0 - 35°C. Przechowywania: +5

do + 45°C. Wilgotność: 5-90% bez kondensacji.

6. Nie narażaj urządzenia na uszkodzenia oraz uderzenia zyczne.

7. Dbaj o czystość produktu, a w szczególności obiektywu. Nie korzystaj z

detergentów oraz środków chemicznych przy czyszczeniu.

8. Czyść wyłącznie, gdy urządzenie jest odłączone od zasilania.

9. Trzymaj urządzenie poza zasięgiem dzieci.

10. Nie wystawiaj urządzenia na działanie bardzo wysokich temperatur oraz

11. Jeśli wyczujesz zapach palonego plasku lub elektroniki z kamery jak najszyb-

ciej odłącz urządzenie od zasilania i skontaktuj się z działem serwisu.

1. Urządzenie nie włącza się, miga ekran

Przed uruchomieniem należy naładować baterię urządzenia oraz sprawdzić11 podłączenie w gnieździe zapalniczki.

2. Urządzenie nie włącza/wyłącza się automatycznie

Powodem takiego zachowania może być stałe zasilanie w gnieździe zapalnicz- ki samochodowej.

3. Kamera przestaje nagrywać/ nie nadpisuje nagrań

Sprawdź: G-SENSOR - funkcja dzięki której nagrania z zarejestrowanymi przeciążeniami (np. nierówność nawierzchni, hamowanie, zjazd z krawężnika czy przejazd przez próg zwalniający itp.) zostają zabezpieczone przed nad- pisaniem. Jeżeli użytkownik używa tej funkcji należy wykonywać okresowo formatowanie karty pamięci w komputerze, a następnie w kamerze. Gdyż docelowo każdy plik znajdujący się na nośniku danych będzie zabezpieczony przed nadpisaniem, a urządzenie nie będzie w stanie rejestrować dalszej trasy – nie będzie nagrywało w pętli. Sugerujemy ustawienie czujnika odpo- wiednio do swojego stylu jazdy oraz warunków drogowych. Opcję, można także całkowicie wyłączyć, wówczas każdy najstarszy plik będzie nadpisywa- ny, a karty nie będzie trzeba okresowo formatować. Po dostosowaniu funkcji, pamiętaj aby sformatować kartę pamięci.

4. Kamera włącza się i wyłącza

Sprawdź: TRYB/MONITOR PARKINGU oraz DETEKCJA RUCHU - funkcja przeznaczona do działania podczas gdy pojazd jest zaparkowany. Należy dezaktywować funkcje, przed wyruszeniem w podróż, gdyż może powodo- wać ona włączanie i wyłączanie się kamery oraz wykonywanie losowych fragmentów nagrań z trasy. Jeśli funkcje są wyłączone sprawdź czy usterka pojawia się bez włożonej karty pamięci.

5. Kamera nagrywa fragmenty trasy/ losowo trwające nagrania

Sprawdź: DETEKCJA RUCHU - funkcja przeznaczona do działania podczas gdy pojazd jest zaparkowany.Trzeba dezaktywować funkcje, przed wyruszeniem w podróż, gdyż może powodować ona włączanie i wyłączanie się kamery oraz wykonywanie losowych fragmentów nagrań z trasy. Jeśli funkcja jest wyłączona sprawdź czy usterka pojawia się bez włożonej karty pamięci.

6. Urządzenie pokazuje komunikat „karta pełna” lub nie czyta karty

Należy sprawdzić funkcje „G-sensor” oraz „trybu parkingowego” i ustawić je na minimum. Kartę należy sformatować w komputerze w systemie plików FAT32 lub exFAT (w zależności od karty), a następnie w rejestratorze. Sprawdź również: Czy wybrana pojemność karty oraz jej specykacja (micro SD, klasy

10 - zalecane dodatkowo U1, V10) jest odpowiednia dla Twojego urządzenia

(zalecamy używanie kart renomowanych producentów, polecamy: Kingston, Samsung, Sandisk). Jeśli na, którymś etapie napotkasz błąd, zastąp kartę nową z ocjalnych dystrybucji.

7. Urządzenie nagrywa szumy, zniekształcony, niewyraźny dźwięk

Urządzenie posiada bardzo czuły mikrofon, który nagrywa wszelkie odgłosy z12 otoczenia. Nagrane dźwięki mogą nakładać się na siebie. Nawiew powietrza przedniej szyby również może zniekształcić dźwięk.

8. Urządzenie nie odpowiada

Wciśnij krótko przycisk Reset lub przywrócić urządzenie do ustawień fabrycznych.

9. Na nagraniu występują poprzeczne pasy

Błędne ustawienia wartości częstotliwości odświeżania obrazu. Ustaw war- tość częstotliwości na „50Hz” lub „60Hz” w zależności od ustawień lokalnych.

10. Uchwyt odkleja się od szyby/nie trzyma się

Dobrze odtłuść powierzchnie przed montażem uchwytu na szybie. Pamiętaj o unikaniu wysokich temperatur, które mogą spowodować deformacje uchwytu, i uszkodzenie samego rejestratora. UWAGA: - G-SENSOR - funkcja dzięki której nagrania z zarejestrowanymi przeciążeniami (np. nierówność nawierzchni, hamowanie, zjazd z krawężnika czy przejazd przez próg zwalniający itp.) zostają zabezpieczone przed nadpisaniem. Jeżeli użytkownik używa tej funkcji należy wykonywać okresowo formatowanie karty pamięci w komputerze, a następnie w kamerze. Gdyż docelowo każdy plik znajdujący się na nośniku danych będzie zabezpieczony przed nadpisaniem, a urządzenie nie będzie w stanie rejestro- wać dalszej trasy – nie będzie nagrywało w pętli. Sugerujemy ustawienie czujnika odpowiednio do swojego stylu jazdy oraz warunków drogowych. Opcję można także całkowicie wyłączyć, wówczas każdy najstarszy plik będzie nadpisywany, a karty nie będzie trzeba okresowo formatować. - TRYB/MONITOR PARKINGU - funkcja przeznaczona do działania podczas gdy pojazd jest zaparkowany, korzysta z zasilania bateryjnego* jeżeli rejestrator jest w pełni naładowany - (*jeśli posiada wbudowany akumulator) . W tym przypadku kamera po wykryciu wstrząsu rozpoczyna nagrywanie kilkusekundowego lmu – do rozładowania baterii. Korzystając z tej funkcji należy mieć na uwadze baterię urzą- dzenia, którą trzeba naładować po aktywowaniu (uruchomieniu) się funkcji. Należy dezaktywować funkcje, przed wyruszeniem w podróż, gdyż może powodować ona włączanie i wyłączanie się kamery oraz wykonywanie losowych fragmentów nagrań z trasy. *Działanie stałego zasilania w pojeździe może powodować inne zachowanie tej funkcji np. pozostawienie kamery włączonej, która może doprowadzić do rozłado- wania akumulatora w samochodzie. - DETEKCJA RUCHU - funkcja przeznaczona do działania podczas gdy pojazd jest zaparkowany - wymaga stałego zasilania, a kamera musi pozostać włączona. Rejestrator po wykryciu ruchu rozpocznie nagrywanie automatycznie, i zatrzyma je13

Procesor:| Rozdzielczość nagrywania: | Sensor:| Obiektyw:| Kąt widzenia: | Wyświetlacz:| Pamięć: | Tryb WDR: | Detekcja ruchu: | Nagrywanie w pętli: | G-sensor: | Format zapisu:| Zasilanie:| USB: | Mikrofon/ Głośnik:| Wbudowany kondensator:| Wymiary:| Waga:
