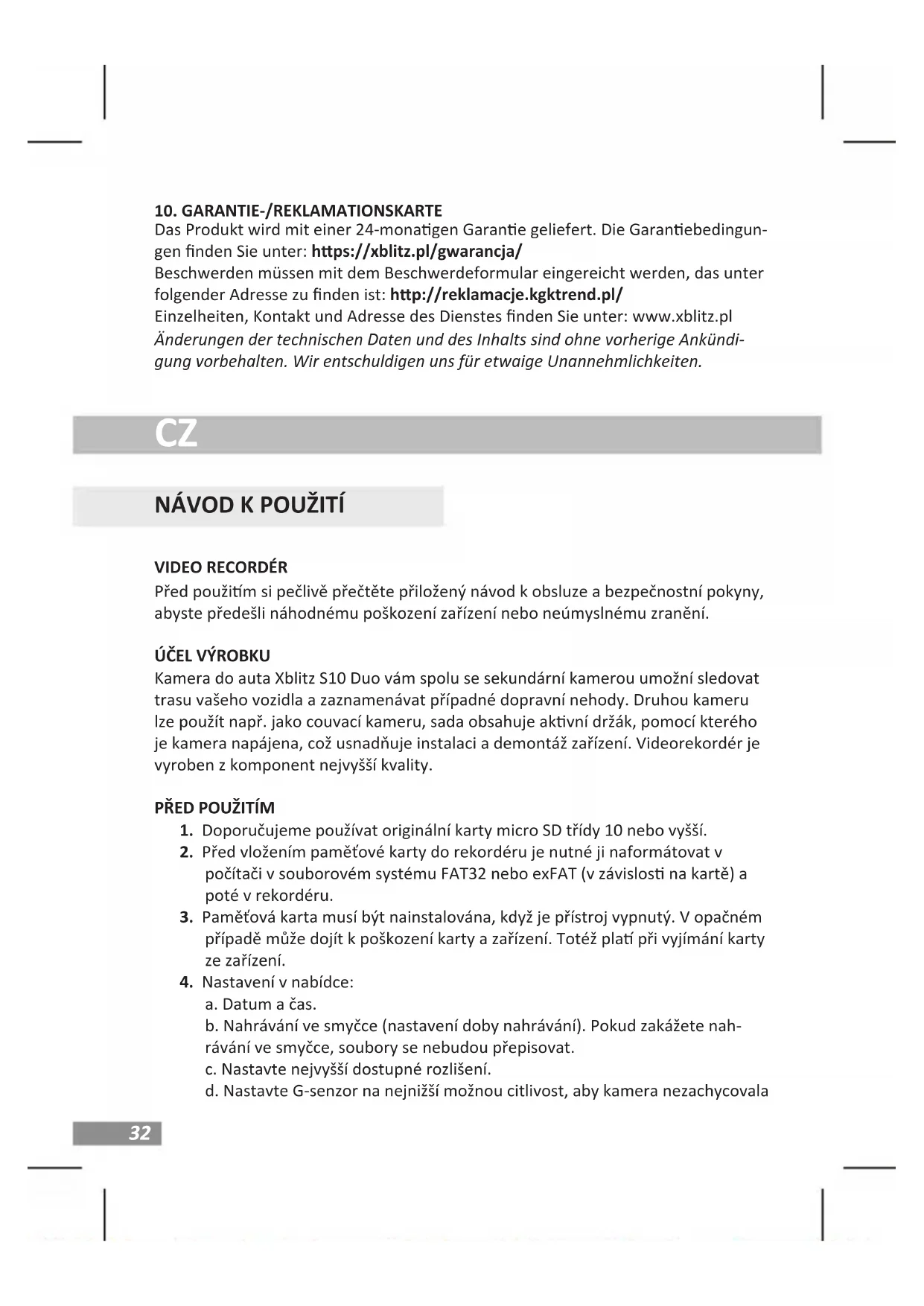

NÁVOD K OBSLUZE S10 Duo Xblitz

Před použim si pečlivě přečtěte přiložený návod k obsluze a bezpečnostní pokyny, abyste předešli náhodnému poškození zařízení nebo neúmyslnému zranění.

Kamera do auta Xblitz S10 Duo vám spolu se sekundární kamerou umožní sledovat trasu vašeho vozidla a zaznamenávat případné dopravní nehody. Druhou kameru lze použít např. jako couvací kameru, sada obsahuje akvní držák, pomocí kterého je kamera napájena, což usnadňuje instalaci a demontáž zařízení. Videorekordér je vyroben z komponent nejvyšší kvality.

1. Doporučujeme používat originální karty micro SD třídy 10 nebo vyšší.

2. Před vložením paměťové karty do rekordéru je nutné ji naformátovat v

počítači v souborovém systému FAT32 nebo exFAT (v závislos na kartě) a poté v rekordéru.

3. Paměťová karta musí být nainstalována, když je přístroj vypnutý. V opačném

případě může dojít k poškození karty a zařízení. Totéž pla při vyjímání karty ze zařízení.

4. Nastavení v nabídce:

a. Datum a čas. b. Nahrávání ve smyčce (nastavení doby nahrávání). Pokud zakážete nah- rávání ve smyčce, soubory se nebudou přepisovat. c. Nastavte nejvyšší dostupné rozlišení. d. Nastavte G-senzor na nejnižší možnou citlivost, aby kamera nezachycovala

5. Když se paměťová karta zaplní, nejstarší nechráněné záznamy se přepíší.

6. Kamera začne automacky nahrávat při každém zapnu (za předpokladu, že

v zásuvce zapalovače automobilu není trvalé napájení).

7. Doporučuje se používat funkce zařízení v souladu s jejich určením, tj.

nepoužívat funkce PARKOVACÍ REŽIM a DETEKCE POHYBU během jízdy. To může způsobit automacké spouštění a zastavování záznamu a zbytečnou ztrátu místa v pamě.

8. Zvuk: zařízení je vybaveno kondenzátorovým mikrofonem, který zazna-

menává všechny okolní zvuky. Zvuky se mohou překrývat a způsobovat zkreslení.

3. Čtečka paměťových karet

2. Port USB-C (napájení fotoaparátu)

9. AV port (přípojný bod pro zadní kameru)

10. Místo montáže akvního držáku

11. Port USB-C (alternavní napájení)

17. Tlačítko „Pozor”34

REŽIM - Krátkým ssknum (když autokamera nenahrává) přejdeme mezi režimy videa/fotograe/přehrávání, podržením tlačítka (když autokamera nenahrává) přejdeme do nabídky. V nabídce se podržením tlačítka dostaneme z nastavení nahrávání/fotografování/přehrávání do obecných nastavení. Během přehrávání videa funguje jako stop. NAHORU - V režimu nabídky a přehrávání slouží k navigaci mezi jednotlivými položkami. V režimu videa krátkým ssknum zapíná a vypíná nahrávání zvuku. Při přehrávání videa slouží k posunu videa dozadu. DOLŮ - V režimu nabídky a přehrávání slouží k procházení jednotlivých položek. Při přehrávání videa slouží k posunu videa vpřed. V režimu videa přepíná zobrazení mezi přední a zadní kamerou. OK - V režimu videa krátkým ssknum zapnete a vypnete nahrávání. V režimu foto- grafování krátkým ssknum pořídíte fotograi. Při přehrávání videa funguje krátké ssknu jako PLAY/PAUSE. V režimu Menu a přehrávání krátké ssknu potvrdí jednotlivé akce. Podržením tlačítka po dobu 3 sekund se fotoaparát zapne/vypne. POZNÁMKA - Během nahrávání videa chrání ssknu aktuální nahrávku před pozdějším přepsáním. Podržením tlačítka po dobu 3 sekund se zapne/vypne displej kamery. RESET - Ssknum tlačítka resetujete fotoaparát a obnovíte výchozí nastavení fotoaparátu.

1. Zvolte, kam chcete kameru namontovat. Nejlepší je umíst kameru tak, aby

náhled na displeji zobrazoval co největší část prostoru před vozem. Dbejte na to, aby kamera nebránila řidiči ve výhledu během jízdy.

2. Namontujte držák na čelní sklo a poté do něj nainstalujte kameru.

3. Kabel USB veďte podle obrázku B.

4. Připojte zástrčku mini USB k držáku.

5. Umístěte druhou kameru na zadní část vozidla.

6. AV kabel k rekordéru veďte tak, aby nerušil řidiče při jízdě.

7. Připojte zástrčku AV k portu AV in na kameře do auta.

8. Zapojte nabíječku do zásuvky zapalovače cigaret 12/24 V.

INSTALACE ZADNÍ KAMERY: Umístění přídavné kamery, která je součás sady, závisí na vašich preferencích. Kamera splňuje normu vodotěsnos IP67 (odolnost pro povětrnostním vlivům). PŘIPOJENÍ ZPĚTNÉ KAMERY: Připojte dodaný černý kabel k portu AV na hlavní jednotce, přetáhněte jej k místu, kde je namontována sekundární kamera, a zapojte jej. Ujistěte se, že hlavní jednot-35 ka vidí sekundární kameru (pokud ne, zkontrolujte, zda je kabel správně zasunut v obou portech). INSTALACE ZPĚTNÉ KAMERY: Vodiče vycházející ze zadní kamery by měly být připojeny k napájecím vodičům zpětných světel (červená = plus). Tímto způsobem zapojení vznikne couvací kamera. Potrubí vedoucí ven by mělo být dobře izolováno a nemělo by být mechanicky namáháno.

05. HLAVNÍ FUNKCE FOTOAPARÁTU

1. Režimy fotoaparátu

Fotoaparát má 3 provozní režimy. Režim nahrávání: v tomto režimu kamera nahrává video. Režim fotografování: v tomto režimu fotoaparát pořizuje fotograe. Režim přehrávání: v tomto režimu si můžete prohlížet záběry zaznamenané kamerou.

2. Nahrávání ve smyčce

Kamera rozdělí záznamy podle zvoleného času. Můžete zvolit délku souborů, po zaplnění paměťové karty se nejstarší záznam přepíše.

Kamera může nahrávat v různých rozlišeních. Čím vyšší rozlišení, m lepší kvalita záznamu, ale soubory záznamu také zabírají více místa na paměťové kartě, doporučuje se používat nejvyšší rozlišení.

Gravitační senzor. Když se snímač akvuje při nárazu, je soubor se záznamem chráněn před přepsáním. Doporučujeme nastavit nejnižší dostupnou hod- notu, protože při vyšší hodnotě může kamera zachyt nerovnos způsobené nerovnos vozovky, což může způsobit zaplnění paměťové karty.

Kromě záznamu videa může kamera zaznamenávat také zvuk.

Kamera je vybavena režimem detekce pohybu, který automacky spus krátký zvukový/video záznam, jakmile je detekován pohybující se objekt (např. osoba blížící se k vozu). Záznam bude chráněn před přepsáním. Aby nedocházelo ke zbytečnému zanášení paměťové karty v zařízení, akvujte režim detekce pohybu pouze tehdy, když necháte auto zaparkované.

Součás je zadní kamera pro záznam videa ze zadní části vozidla v rozlišení Full HD. DVR může nahrávat obraz z přední i zadní kamery současně bez ztráty kvality nebo rozlišení. Po připojení k napájecím kabelům zpětných světel se navíc obraz ze zadní kamery automacky zobrazí na displeji při zařazení zpátečky, což usnadňuje parkování vozidla.36

1. Rozlišení - umožňuje změnit rozlišení zaznamenaných videosouborů.

2. Nahrávání ve smyčce - umožňuje měnit délku nahrávaných videí.

3. WDR - umožňuje povolit nebo zakázat možnost WDR (Wide Dynamic

Range), která je zodpovědná za přizpůsobení záznamu aktuálním světelným podmínkám.

4. Expozice - umožňuje nastavit korekci expozice zaznamenaného snímku, takže

se můžeme vyhnout přeexponování nebo podexponování.

5. Detekce pohybu - umožňuje povolit nebo zakázat režim, ve kterém kamera

začne nahrávat video, když je před ní detekován pohyb.

6. 6. Nahrávání zvuku - umožňuje povolit nebo zakázat nahrávání zvuku

7. Časové razítko - umožňuje povolit nebo zakázat zobrazení data a času na

8. Gravitační senzor - umožňuje nastavit citlivost g-senzoru.

9. Parkovací monitor - umožňuje vypnout nebo nastavit citlivost parkovacího

1. Režim fotografování - samospoušť umožňuje nastavit, kolik času uplyne mezi

ssknum tlačítka OK a pořízením fotograe v režimu FOTO.

2. Rozlišení - umožňuje nastavit rozlišení pořízených snímků.

3. Série - umožňuje nastavit, kolik snímků bude pořízeno.

4. Kvalita - změní kvalitu obrázků, čím vyšší, m vyšší jsou soubory.

5. Ostrost - nastavuje ostrost detailů na pořízených snímcích.

6. Vyvážení bílé - umožňuje přizpůsobit parametry fotoaparátu převládajícímu

7. Barevný - aplikuje na snímky pořízené fotoaparátem ltr (černobílý nebo

8. ISO - umožňuje měnit citlivost snímače fotoaparátu na světlo.

9. Expozice - umožňuje nastavit korekci expozice pořízených snímků, takže se

můžeme vyhnout přeexponování nebo podexponování.

10. An-shake - zapnu/vypnu stabilizace obrazu při fotografování.

11. Rychlé zobrazení - umožňuje povolit krátké zobrazení pořízených snímků na

obrazovce fotoaparátu.

12. Datové razítko - umožňuje povolit nebo zakázat zobrazení data a času na

pořízených snímcích. REŽIM PŘEHRÁVÁNÍ:

1. Odstranit - umožňuje odstranit aktuálně vybraný soubor nebo všechny37

soubory daného typu.

2. Ochrana - umožňuje povolit/zakázat blokování aktuálně vybraného souboru

nebo všech souborů daného typu. OBECNÉ MENU:

1. Datum/čas - umožňuje nastavit datum, čas a jejich formát.

2. Automacké vypnu - umožňuje nastavit dobu, po které se fotoaparát

3. Pípnu - umožňuje zapnout a vypnout zvuk tlačítka.

4. Jazyk - nastavení jazyka

5. Frekvence - umožňuje zvolit snímkovou frekvenci - doporučuje se 50 Hz.

6. Blanking - umožňuje nastavit dobu, po které se displej fotoaparátu vypne.

7. Nastavit registrační značku - umožňuje nastavit zobrazenou registrační

8. Formátování - provede formátování paměťové karty vložené do zařízení. 9.

9. Výchozí nastavení - obnoví tovární nastavení jednotky. 10.

10. Verze - zobrazí informace o verzi sowaru zařízení.

1. Fotoaparát sami nerozebírejte ani s ním nemanipulujte. Pokud dojde k

poruše, obraťte se na servisní oddělení.

2. Používejte pouze originální příslušenství.

3. Používejte pouze originální napájecí zdroj, který je součás sady.

4. Zařízení nesmí být používáno v rozporu se zákony vaší země nebo regionu.

5. Přípustné provozní teploty jsou 0 - 35 °C. Skladování: +5 až +45°C. Vlhkost:

5-90% bez kondenzace.

6. Nevystavujte přístroj poškození nebo fyzickým nárazům.

7. Dbejte na čistotu výrobku, zejména čočky. Při čištění nepoužívejte čisticí

prostředky ani chemikálie.

8. Čistěte pouze tehdy, když je přístroj odpojen od sítě.

9. Přístroj uchovávejte mimo dosah dě.

10. Nevystavujte přístroj velmi vysokým teplotám ani ohni.

11. Pokud z fotoaparátu ucíte zápach spáleného plastu nebo elektroniky,

odpojte přístroj co nejdříve od sítě a kontaktujte servisní oddělení.

08. ČASTO KLADENÉ DOTAZY

1. Zařízení se nezapne, obrazovka bliká

Před spuštěním zařízení nabijte baterii a zkontrolujte připojení v zásuvce zapalovače cigaret.

2. Zařízení se automacky nezapíná/vypíná

Důvodem tohoto chování může být stálé napájení v zásuvce zapalovače38 automobilu.

3. Kamera přestane nahrávat / nepřepisuje nahrávky

Zkontrolujte: G-SENZOR - funkce, která chrání záznamy se zaznamenaným přežením (např. nerovnos vozovky, brzdění, sje z obrubníku nebo přeje rychlostní nerovnos atd.) před přepsáním. Pokud tuto funkci používáte, musíte pravidelně formátovat paměťovou kartu v počítači a poté ve fotoaparátu. Nakonec bude každý soubor na datovém nosiči chráněn před přepsáním a přístroj nebude moci zaznamenat další trasu - nebude nahrávat ve smyčce. Doporučujeme nastavit snímač podle stylu jízdy a stavu vozovky. Tuto možnost můžete také zcela vypnout, v takovém případě bude každý nejstarší soubor přepsán a kartu nebude nutné pravidelně formátovat. Po nastavení funkce nezapomeňte paměťovou kartu naformátovat.

4. Zapnu a vypnu fotoaparátu

Zkontrolujte: PARKOVACÍ REŽIM/MONITOR a DETEKCE POHYBU - funkce určená k provozu při zaparkovaném vozidle. Před vyjem byste měli tyto funkce deakvovat, protože mohou způsobit zapnu a vypnu kamery a náhodné fragmenty záznamů trasy. Pokud jsou funkce deakvovány, zkontrolujte, zda k závadě nedochází bez vložené paměťové karty.

5. Kamera zaznamenává fragmenty trasy / náhodně trvající záznamy

Zkontrolujte: DETEKCE POHYBU - funkce určená k provozu při zaparkovaném vozidle. Před vyjem je třeba funkci deakvovat, protože může způsobit zapínání a vypínání kamery a náhodné fragmenty záznamů trasy. Pokud je funkce deak- vována, zkontrolujte, zda k závadě nedochází bez vložené paměťové karty.

6. Zařízení zobrazí zprávu „karta plná” nebo kartu nepřečte.

Zkontrolujte funkce „G-senzor” a „parkovací režim” a nastavte je na mini- mum. Kartu je třeba naformátovat v počítači v souborovém systému FAT32 nebo exFAT (v závislos na kartě) a poté v rekordéru. Podívejte se také na: Zkontrolujte, zda je kapacita a specikace zvolené karty (micro SD, třída 10 - U1, doporučujeme navíc V10) vhodná pro vaše zařízení (doporučujeme používat karty od renomovaných výrobců, doporučujeme: Kingston, Samsung, Sandisk). Pokud v kterékoli fázi narazíte na chybu, vyměňte kartu za novou od ociálních distributorů.

7. Zařízení zaznamenává hlučný, zkreslený a nejasný zvuk.

Zařízení má velmi citlivý mikrofon, který zaznamenává všechny okolní zvuky. Zaznamenané zvuky se mohou překrývat. Zvuk mohou zkreslovat také větrací otvory na čelním skle.

8. Zařízení nereaguje

Krátce sskněte tlačítko Reset nebo obnovte tovární nastavení zařízení.39

9. Na záznamu se objeví příčné pruhy

Nesprávné nastavení hodnoty snímkové frekvence. Nastavte hodnotu frekvence na „50Hz” nebo „60Hz” v závislos na místním nastavení.

10. Držák se odděluje od skla/nepřiléhá ke sklu

Před montáží držáku na sklo povrchy dobře odmastěte. Nezapomeňte se vyhnout vysokým teplotám, které mohou způsobit deformaci držáku a poškození samotného rekordéru. POZNÁMKY: - G-SENZOR - funkce, díky níž jsou záznamy se zaznamenaným přežením (např. nerovný povrch vozovky, brzdění, sje z obrubníku nebo přeje rychlostní nerovno- s atd.) chráněny před přepsáním. Pokud tuto funkci používáte, je nutné pravidelně formátovat paměťovou kartu v počítači a následně ve fotoaparátu. Nakonec bude každý soubor na datovém nosiči chráněn před přepsáním a přístroj nebude moci zaznamenat další trasu - nebude nahrávat ve smyčce. Doporučujeme nastavit snímač podle stylu jízdy a stavu vozovky. Tuto možnost lze také zcela vypnout, v takovém případě bude každý nejstarší soubor přepsán a kartu nebude nutné pravidelně formátovat. - PARKOVACÍ REŽIM/MONITOR - funkce určená k provozu při zaparkovaném vozi- dle, využívá energii baterie*, pokud je DVR plně nabitý - (*pokud má vestavěnou baterii) . V tomto případě kamera po detekci nárazu začne nahrávat několik sekund videa - dokud se baterie nevybije. Při používání této funkce mějte na pamě baterii zařízení, kterou je třeba po akvaci (spuštění) funkce nabít. Než se vydáte na cestu, měli byste tuto funkci deakvovat, protože může způsobit, že se kamera bude zapínat a vypínat a pořizovat náhodné fragmenty záznamů z trasy. *Stálé napájení ve vozidle může způsobit, že se tato funkce bude chovat jinak, např. ponecháním zapnuté kamery, což může vybíjet baterii vozidla. - DETEKCE POHYBU - funkce určená k provozu při zaparkovaném vozidle - vyžaduje trvalé napájení a kamera musí zůstat zapnutá. DVR začne automacky nahrávat, jakmile je detekován pohyb, a zastaví nahrávání několik sekund poté, co před objekvem kamery není žádný pohyb. Upozorňujeme, že tato funkce může vybíjet baterii vozidla. Tuto funkci je třeba před odjezdem deakvovat, protože může způsobit zapínání a vypínání kamery a náhodné fragmenty záznamu trasy. POZOR: Zařízení má vestavěný kondenzátor a funguje pouze s externím zdrojem napájení. POZNÁMKA: Používejte pouze originální nabíječku s nabíjecím proudem 5 V/2,5 A. (Nepřipojujte přímo do zásuvky 220/230 V). Nedodržení pokynů může vést k40 poškození fotoaparátu nebo k nebezpečným situacím. Vzhledem k neustálému zdokonalování výrobku si výrobce vyhrazuje právo měnit zařízení a jeho sadu bez předchozího upozornění, některé funkce popsané v tomto návodu se mohou změnit. se ve skutečnos mírně liší.

Procesor: NTK96675 | Rozlišení záznamu: Přední 2560x1440p/30fps, Přední + Zadní 2x 1920x1080p/30fps | Senzor: Sony IMX307 | Objekv: 6G | Pozorovací úhel: Přední 140°, Zadní 120° | Displej: 3 palce | Úložiště: Micro SD karty až do 128GB class 10 | Režim WDR: Ano | Detekce pohybu: Ano | Smyčkové nahrávání: Ano | G-senzor: Ano | Formát záznamu: MP4 | Napájení: 5V/2,5A | USB: USB-C (alterna- vní napájení) | Mikrofon/Reproduktor: Vestavěný | Vestavěný kondenzátor: Ano | Rozměry: 95x55x32mm | Hmotnost: 80g

10. ZÁRUČNÍ/REKLAMAČNÍ LIST

Na výrobek se vztahuje záruka 24 měsíců. Záruční podmínky naleznete na adrese: hps://xblitz.pl/gwarancja/. Sžnos se podávají prostřednictvím formuláře sžnos, který najdete na adrese: hp://reklamacje.kgktrend.pl/. Podrobnos, kontakt a adresu služby naleznete na adrese: www.xblitz.pl. Specikace a obsah se mohou změnit bez předchozího upozornění. Omlouváme se za případné nepříjemnos.
