Type de produit	Aspirateur industriel humide/sec
Marque et modèle	Kärcher IVM 60363 H
Dimensions (L x P x H)	1020 x 680 x 1670 mm
Poids opérationnel	78 kg
Alimentation électrique	220-240 V, 50-60 Hz, 1 phase, 3150 W (max 3600 W)
Classe de protection	IPX4 / Classe I
Volume du réservoir	60 L
Dépression maximale	20,4 kPa
Débit volumétrique max (DN70, L=3 m)	440 m³/h
Largeur nominale du tuyau	DN40/50/70
Surface du filtre principal	2 m²
Surface du filtre H14	3,5 m²
Classe de poussières	H selon EN 60335-2-69
Fonctions principales	Aspiration à sec et humide de poussières nocives, usage industriel
Entretien du filtre principal	Nettoyage par levier (5 mouvements) ou remplacement (réf 9.990-292.0)
Filtre H14	Remplacement (réf 9.993-006.0)
Accessoires inclus	Aucun (tuyau, buse, sachets à commander séparément)
Sécurité	Frein de stationnement, arrêt d'urgence, obturateurs de tubulure
Longueur du câble secteur	10 m (H07RN-F 3G1,5 mm²)
Température de stockage	-10 à 40 °C
Garantie	Selon conditions du pays, défauts de matériel ou fabrication

FOIRE AUX QUESTIONS - IVM 60363 H Kärcher

Comment démarrer l'aspirateur IVM 60363 H ?

Branchez la fiche secteur, puis allumez les interrupteurs principaux de la turbine d'aspiration un par un. Assurez-vous que le tuyau et les accessoires sont correctement connectés.

Comment nettoyer le filtre principal ?

Éteignez l'appareil et débranchez-le. Déplacez le levier de nettoyage du filtre d'un côté à l'autre au moins 5 fois. Si la dépression reste élevée, remplacez le filtre.

Comment vider le collecteur d'impuretés ?

Bloquez l'appareil avec le frein de stationnement, tirez la poignée à étrier vers le haut pour déverrouiller le collecteur, retirez-le et videz-le. Pour le transport par grue, le poids maxi est de 50 kg.

Peut-on aspirer de l'eau avec cet appareil ?

Oui, l'aspirateur supporte l'aspiration humide. Retirez d'abord le sachet pour le recyclage ou le sac filtrant de sécurité. Veillez à ne pas dépasser le niveau de remplissage et séchez le filtre après usage.

Comment changer le sac filtrant de sécurité ?

Bloquez l'appareil, fermez la tubulure, déverrouillez le collecteur. Rabattez le sac, retirez le film de protection, fermez-le avec la languette autocollante, puis avec le couvercle et le serre-câble. Éliminez-le dans un sac étanche.

Que faire si la puissance d'aspiration diminue ?

Vérifiez que les tubulures non utilisées sont obturées, retirez les obstructions, remplacez le sachet ou le sac filtrant s'ils sont pleins, nettoyez ou remplacez le filtre principal, et assurez-vous que la tête d'aspiration est bien en place.

Comment transporter l'aspirateur en toute sécurité ?

Fermez les deux connecteurs pour flexible avec les bouchons obturateurs, desserrez les freins de stationnement, poussez par le guidon. Pour le chargement, saisissez par le châssis et le guidon. Bloquez-le dans le véhicule.

Quels accessoires sont disponibles pour ce modèle ?

Les accessoires (tuyaux, buses, sachets) ne sont pas inclus et doivent être commandés séparément. Consultez le site www.kaercher.com ou votre revendeur pour les pièces d'origine.

Comment entretenir l'appareil régulièrement ?

Nettoyez l'extérieur et l'intérieur du réservoir avec un chiffon humide. Vérifiez l'état des filtres. Faites contrôler l'appareil au moins une fois par an par un professionnel. Utilisez uniquement des produits non silicones.

Que faire en cas de défaut électrique ou de panne ?

Coupez l'appareil et débranchez la fiche secteur. Vérifiez la prise et le fusible. Si le défaut persiste, faites appel au service après-vente. Ne tentez pas de réparer vous-même les pièces électriques.

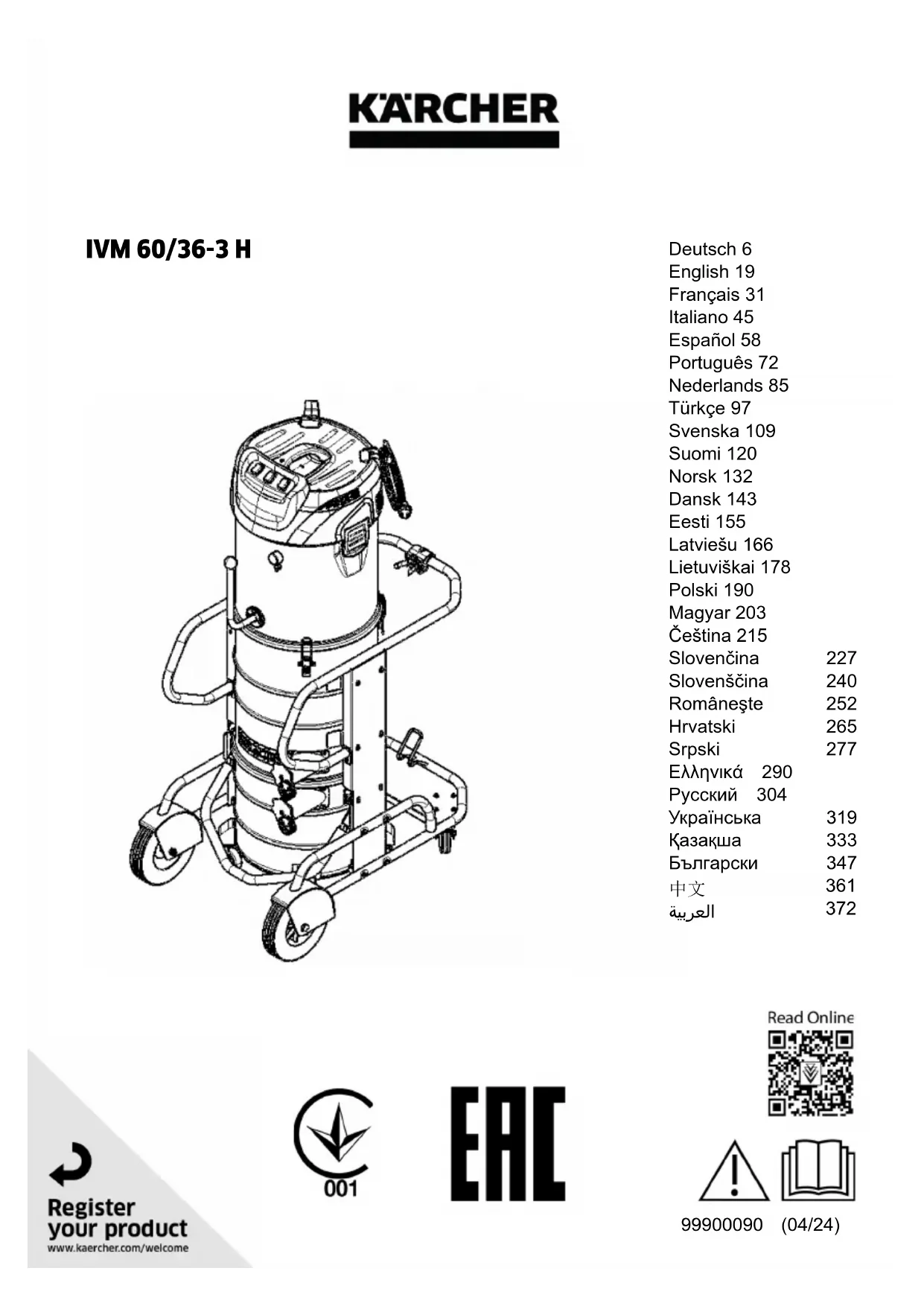

MODE D'EMPLOI IVM 60363 H Kärcher

Remarques generales. 31
Consignes de sécurité 31
Utilisation conforme 32
Protection de I'environnement. 32
Accessoires et pieces de rechange ... 33
Etendue delivraison 33
Description de l'appareil 33
Symboles sur I'appareil. 33
Mise en service 34
Fonctionnement 35
Transport. 39
Stockage 39
Entretien et maintenance 39
Dépannage en cas de défaut 42
Élimination 43
Garantie 43
Caracteristiques techniques. 43
Déclaration de conformité UE 44

Remarques générales

Avant d'utiliser votre apparéil pour la première fois, lisez cette notice originale, agissez suivant ses consignes et conservez-la pour toute utilisation ultérieure ou pour le propriétaire suivant.

• Lire impératifement les consignes de sécurité n^ 5.956-249.0 avant la première mise en service.
• Le non-respect du manuel d'utilisation et des consignes de sécurité peut entraîner des dommages sur l'appareil et des dangers pour l'opérateur et d'autres personnes.
  Informer immédiatement le vendeur en cas de dommage d'au transport.

Consignes de sécurité

Niveau de danger

△DANGER

• Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

△AVERTISSEMENT

• Indique une situation potentiellement dangereuse qui peut entrainer de graves blessures corporelles ou la mort.

△PRECAUTION

• Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

• Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Consignes de sécurité générales

DANGER L'utilisation de l'appareil et des substances pour lesquelles il doit etre employé, y compris la procedure d'élimination sure de la matière aspirée, sont exclusivement réservées à un personnel formé.
- Si l'air vicié est returné dans la piece, un taux de renouvellement de l'air L suffisant doit être assure. Pour conserver les valeurs limites exigées, le débit volumétrique re-tourné peut être de 50% max. du débit volumétrique d'air frais (volume de la piece V_R x taux de renouvellement d'air L_W ). Sans système de ventilation particulier, s'applique: L_W = 1h^-1 . Cet apparéil contient de la poussière nocive pour la santé. Le vidage et la maintenance, y compris l'élimination du réservoir de récapération de la poussière, sont du ressort exclusif de personnes compétentes, portant un équipement de protection approprié. Ne pas utiliser l' apparéil sans le système de filtration complet. Respecter les prescriptions de sécurité applicables pour les matières à traiter.
AVERTISSEMENT · L'appareil ne peut pas etre utilise ni range a l'extérieur dans un environnement humide. · Actionner le frein de stationnement sur la roue directionnelle pour un positionnement sur de I'appareil. Lorsque le frein de stationnement est ouvert, I'appareil peut semettre en mouvement de maniere incontrolée.
PRECAUTION Lors d'interruptions de fonctionnement prolongées et après avoir utilisé l'appareil, éteignez-le par les interrupteurs principaux et débranchez la fiche secteur.

Comportement en cas d'urgence

△DANGER

Risque de blessure et d'endommagement en cas de court-circuit ou autres défauts electriques

Risque d'électrocution, risque de brûlures Éteignez l'appareil et débranchez la fiche secteur.

Comportement en cas de rupture du filtré/fuite :

1. Éteindre immédiatement l'appareil.
   L'appareil ne peut plus être utilisé.
2. Remplacer le filtré.

Utilisation conforme

L'appareil est concu pour :

Nettoyage humide et a sec de surfaces de sol et murales
- Aspiration de poussières sèches, non in-flammables, déposées et dangereuses pour la santé ; classe de poussières H selon EN 60335-2-69
Usage industriel, par ex.dans les entreprises de stockage et de production
L'utilisation professionnelle, p. ex. dans les hotels, écoles, hopitaux, usines, magasins, bureaux et loueurs.

Toute autre utilisation est consideree comme non conforme.

Il est interdit de charger l'appareil à l'aide d'une grue.

L'appareil n'est pas conscience pour etre raccorded a une machine produisant de la possiere.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les apparèils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les apparèils mar

qués par ce symbole ne doit pas être jetsés dans les ordures menagères.

Remarques concernant les matieres composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous: www.kaearcher.de/REACH

Accessoires et pieces de rechange

Utilisez exclusivement des accessoires et pièces de rechange d'origine. Ceux-ci garantissent le fonctionnement sur et sans défaut de votre apparéil.

Des informations sur les accessoires et pieces de rechange sont disponibles sur le site www.kaercher.com, à la rubrique Service.

Veuillez noter que :

• Aucun accessoire n'est compris dans la livraison. Les accessoires doivent être commandés séparément en fonction de l'application.
• Le fonctionnement parfait de l'appareil n'est assure que si la largeur nominale prescrite du tuyau d'aspiration est respectée (voir chapitre Caracteristiques techniques).
• Vous trouvrez les pieces de rechange et les accessoires chez vous revendeur ou dans votre succursale KÄRCHER.

Etendue de livraison

Lors du déballage, vérifie que le contenu de la livraison est complet. En cas de dommages dus au transport, veuilles en informer votre revendeur.

Description de l'appareil

Pour les figures, voir la page des graphiques

Illustration A

① Poignée à étrier du collecteur d'impure-tés
② Bouchon obturator sur le collecteur d'impuretés
③ Bouchon obturator sur la bague de filtre
Bague de filtré
⑤Levier de nettoyage du filtré

6 Manometre
Interrupteur principal de la turbine d'aspiration
Bague d'étanchéité
9Filtre
Vibreur de decolmatage du filtre
11Cable secteur
12 Crochet de cable
⑬ Poignée de transport
Tete d'aspiration
(5)Plaque signalétique
16Verrouillage de la tete d'aspiration
17Bague intermédiaire
18Portecable
Guidon
20Collecteur d'impuretés
② Roue directionnelle avec frein de stationnement
Support pour tube d'aspiration
23Verrouillage de la bague intermédiaire
Support pour buse de sol
25 Tubulure d'aspiration sur la bague de fentre
Tubulure d'aspiration sur le collecteur d'imputétés
⑦ Chassis

Symboles sur l'appareil

L'appareil est approprié pour aspirer des poussières jusqu'à la classe de poussières H.

AVERTISSEMENT: Cette apparéil contient des poussières nocives pour la santé. Le vidage et la maintenance, y compris la dépose du sac à poussières, sont du ressort exclusif de personnes compétentes, portant un équipement de protection individuelle approprié. Ne pas mettre sous tension avant que le système filtrant complet soit installé et que le fonctionnement du contrôle du début volumétrique ait été contrôle.

Remarque

Retirer eventuèlement l'autocollant dans la langue nationale correspondante de la feuille d'autocollants jointe et le coller sur l'appareil au-dessus du texte allemand.

DN 40

MAX

XX,X kPa/ XX,X mbar

DN50

MAX

XX,X kPa/ XX,X mbar

DN70

MAX

XX,KPa/ XX,X mbar

L'autocollant indique les valeurs de dépression max. en relation avec le diamètre du tuyau d'aspiration utilisé. La valeur actuelle peut être relevante sur le manometre. Pour connaître les valeurs pour cet appareel, cf. chapitre Lecture du début volumetrique minimum. Si la limite inférieure de valeur est atteinte, le filtrre doit etre nettoyé (voir chapitre Nettoyage du filtrre principal) ou remplace (voir chapitre Remplacement du filtrre principal). Les differents diamétres de tuyau d'aspiration permettent d'adapter les différents diamétres de raccordement des accessoires.

Sachet de recyclage

(reference 9.989-606.0)

Sac filtrant de sécurité

(Reference 6.904-420.0)

Filtre principal

(reference 9.990-292.0)

Filtre H14

(reference 9.993-006.0)

Mise en service

△AVERTISSEMENT

Danger du à de la poussière nocive pour la santé

Maladies respiratoires dues à l'inhalation de poussière.

Ne pas aspirer sans élément filtré pour éviditer un risque pour la santé du à une émission de poussières fines.

ATTENTION

Élement filtrant manquant

Endommagement du moteur thermique N'aspirez pas sans élément filtrant.

1. Mettre l'appareil en position de travail.
2. Bloquer l'appareil à l'aide des freins de stationnement.
3. S'assurer que la tete d'aspiration est correctement mise en place.
4. Insérer le tuyau d'aspiration (non fourni) dans le connecteur pour flexible d'aspirationChoix du connecteur pour flexible d'aspiration).
5. Fermer hermétiquement l'autre tubulure d'aspiration avec le bouchon obturator (voir chapitre Obturation du connecteur de flexible d'aspiration).
6. Vérifier le niveau de replissage du collecteur d'impuretés (voir chapitre Vérification du niveau de replissage du collecteur d'impuretés).
7. Vider éventuelles le collecteur d'imputétés (voir chapitre Vidange du collecteur d'imputétés).
8. Avant l'aspiration de poussières, insérer le sachet pour le recyclage ou le sac filtrant de sécurité, selon l'application (voir chapitre Aspiration à sec)
9. Brancher l'accessoire souhaité (non fourni) sur le tuyau d'aspiration.

Choix du connecteur pour flexible d'aspiration

Selon l'application, le tuyau d'aspiration peut etre branché dans 2 tubulures d'aspiration differentes.

• Tubulure d'aspiration sur la bague de filtré

• Aspiration de poussières avec sachet pour le recyclage : poussières grossières, grandes quantités d'aspiration pendant une courte durée

Le sachet pour le recyclage n'est pas compris dans la livraison et peut etre commandé séparément,reference 9.989-606.0 (5 unités).

• Aspiration humide

• Tubulure d'aspiration sur le collecteur d'impuretés

• Aspiration de poussières avec sac filtrant de sécurité : poussières fines, grandes quantités d'aspiration en continu

L'appareil est équipé d'un sac filtrant de sécurité avec couvercle,
réference 6.904-420.0 (5 pieces).

• Aspiration humide

Il est interdit de raccorder simultanement deux tuyaux d'aspiration à l'aspirateur. Une tubule d'aspiration doit être fermée hermétiquement avec le bouchon obturator.

Lors de l'utilisation d'un sachet pour le recyclage, la tubule d'aspiration inférieure doit être fermée hermétiquement.

Lors de l'utilisation d'un sac filtrant de sécurité, la tubulure d'aspiration supérieur doit être fermée.

hermetiquement.

Obturation du connecteur de flexible d'aspiration

△AVERTISSEMENT

Risque de blessures

Lésion de la peau, des poumons, des yeux par poussière fine

Une fois le tuyau d'aspiration retire, le connecteur pour flexible d'aspiration doit etre fermé avec le bouchon obturateur.

Illustration B

1. Insérer le bouchon obturator dans le connecteur pour flexible d'aspiration en veillant à ce qu'il soit bien ajusté.
2. Insérer le bouchon obturator jusqu'en butée.

Vérification du niveau de replissage du collecteur d'impuretés

Lorsque le collecteur d'impuretés est rempli jusqu'àu bord inférieur de la tubulure d'aspiration sur le collecteur d'impuretés, il doit être vidé. L'appareil ne s'arrête pas automatiquement lorsque la hauteur de remplissage maximale est dépassée.

1. Vérifier régulierement le niveau de remplissage du collecteur d'impuretés.

Fonctionnement

△AVERTISSEMENT

Danger du à de la poussière nocive pour la santé

Maladies respiratoires dues à l'inhalation de poussière.

N'aspirez pas sans les deux éléments filtrants afin d'éviter un risque pour la santé du à une émission accrue de poussières fines.

ATTENTION

Danger du à la pénetration de poussière fine

Risque d'endommagement du moteur thermique.

Ne jamais enlever l'objet de filtrer principal lors de l'aspiration.

Aspiration à sec

△AVERTISSEMENT

Augmentation des émissions de poussiere due à une manipulation incorrecte des tubulures d'aspiration

Maladies respiratoires dues à l'inhalation de poussières, dysfonctionnements de l'appareil

Ne raccordez pas 2 tuyaux d'aspiration en même temps à l'appareil. Une tubulure d'aspiration doit être fermée hermétiquèment avec le bouchon obturator.

Veillez à n'utiliser le sachet pour le recyclage qu'en combinaison avec la tubulure d'aspiration supérieure, sinon il sera aspiré vers le haut pendant l'aspiration.

En cas d'utilisation du sachet pour le recyclage, la tubulure d'aspiration inférieure doit etre fermée hermetiquement.

En cas d'utilisation du sac filtrant de sécurité, la tubulure d'aspiration supérieure doit etre fermée hermetiquement.

Remarque

Cet apparéil permet d'aspirer toutes sortes de poussières jusqu'à la classe de poussières H. L'utilisation d'un sachet de récapération de la poussière est prescrite par la loi.

Remarque

L'appareil est un aspirateur industriel adapté pour aspirer des poussières sèches et non inflammables.

1. Choiser le connecteur pour flexible d'aspiration en fonction de la matière à aspirer (voir chapitre Choix du connecteur pour flexible d'aspiration).
2. Selon le connecteur pour flexible d'aspirationCHOsi,inserer le sachet pour le recyclage ou le sac filtrant de securite (voir chapitre Insertion du sachet pour le recyclage/sac filtrant de securite).

Passage de l'aspiration d'humidité à l'aspiration de poussières

ATTENTION

Passage de l'aspiration mouillée à l'aspiration sèche

Risque d'endommagement du filtré

Lorsque l'élément filtré est mouillé, ne pas aspirer de poussière, car cela boucherait le filtré et le rendrait inutilisable.

1. Faire sécher correctement le filtré mouillé avant de l'utiliser pour l'aspiration à sec ou le remplacer par un filtré sec.
2. Remplacer le contrôle, si besoin.

Insertion du sachet pour le recyclage/ sac filtrant de sécurité

1. Bloquer l'appareil à l'aide des freins de stationnement.

Illustration C

1. Tirer la poignée à étrier vers le haut. Le collecteur d'impuretés est déverrouillé et abaisse.

Illustration D

1. Retirer le collecteur d'impuretés de l'appareil par la poignée à étrier.

Insérer un sachet pour le recyclage Illustration E

1. Placer le sachet pour le recyclage dans le collecteur d'impuretés et l'appliquer avec soin sur la paroi du bac et sur le fond du réservoir.
2. Rabattre le bord du sachet pour le recyclage au-dessus du collecteur d'impuretés, vers l'extérieur.

Insertion du sac filtrant de sécurité Illustration F

1. Insérer le sac filtrant de sécurité.

Illustration G

1. Rabattre le bord du sac filtrant de sécurité au-dessus du collecteur d'impuretés, vers l'extérieur.

△AVERTISSEMENT

Manipulation incorrecte lors du verrouillage du collecteur d'impuretés

Risque d'échéement

NeMETRE enaucuncaslesmainsentrele collecteurd'impuretésetla bague de filtre, niàproximé du mécanisme de levage, pendant leverrouillage.
Verrouiller le collecteur d'impuretés en actionnant la poignée à étrier avec les deux mains.
8. Insérer le collecteur d'impuretés et le verrouiller à l'aide de la poignée à étrier.

Aspiration humide

△DANGER

Danger du à de la poussière nocive pour la santé

Maladies respiratoires dues à l'inhalation de poussière.

Lors de l'aspiration d'eau, ne pas aspirer de poussières nocives pour la santé.

ATTENTION

Risque d'endommagement par le débordement du collecteur d'impuretés

Le collecteur d'impuretés peut être rempli en quelques secondes et déborder lors de la réception de grands volumes de liquide.

Contrôler en permanence le niveau de remplissement.

1. Avant l'aspiration humide, retirer le sachet pour le recyclage ou le sac filtrant de sécurité (voir chapitre Retrait du sachet pour le recyclage/sac filtrant de sécurité).

Retrait du sachet pour le recyclage/sac filtrant de sécurité

1. Bloquer l'appareil à l'aide des freins de stationnement.
2. Retirer eventuellement le tuyau d'aspiration.
3. Fermer le connecteur pour flexible d'aspiration sur le collecteur d'impuretés (voir chapitre Obturation du connecteur de flexible d'aspiration).

Illustration C

1. Tirer la poignée à étrier vers le haut. Le collecteur d'impuretés est déverrouillé et abaisse.

Illustration D

1. Retirer le collecteur d'impuretés de l'appareil par la poignée à étrier.

Retrait du sachet de recyclage Illustration H

1. Rabattre le sachet pour le recyclage vers le haut.
2. Fermer hermetiquement le sachet pour le recyclage avec le serre-cable.
3. Retirer le sachet pour le recyclage.
4. Éliminer le sachet de recyclage usagée conformément aux dispositions légales.

Retrait du sac filtrant de sécurité Illustration I

10.Rabattre le sac filtrant de sécurité vers le haut.

Illustration J

1. Retirer le film de protection.
   12.Fermer le sac filtrant de sécurité avec la languette autocollante.
2. Tirer le sac filtrant de sécurité vers l'arrière.

Illustration K

14.Fermer hermetiquement l'orifice d'aspiration du sac filtrant de sécurité avec le couvercle.

Illustration L

15.Fermer solidement le sac filtrant de sécurité avec le serre-câble fixé.
16. Retirer le sac filtrant de sécurité du collecteur d'impuretés.
17.Nettoyer l'intérieur du collecteur d'impuretés avec un chiffon humide.
18. Éliminer le sac filtrant de sécurité dans le sachet fermé de manière étanche à la

poussière conformément aux directives légales.

△AVERTISSEMENT

Manipulation incorrecte lors du verrouillage du collecteur d'impuretés

Risque d'écrasement

NeMETRE enaucuncaslesmainsentrele collecteurd'impuretésetla bague de filtre, niàproximé du mécanisme de levage,pendant leverrouillage.

Verrouiller le collecteur d'impuretés en actionnant la poignée à étrier avec les deux mains.

1. Insérer le collecteur d'impuretés et le verrouiller à l'aide de la poignée à étrier.

Fin de l'aspiration humide

△AVERTISSEMENT

Élimination non conforme des eaux usées

Pollution

Respectez les prescriptions locales de traitement des eaux usées.

1. Secher le filtré.
2. Nettoyer le collecteur d'impuretés avec un chiffon humide et le sécher.

Démarrage de l'appareil

1. Brancher la fiche secteur dans la prise de courant.
2. Allumer l'appareil par les interrupteurs principaux de la turbine d'aspiration.

Remarque

Allumez et éteignez toujours les turbines d'aspiration les unes après les autres. Pour un fonctionnement correct du manometre de surveillance du début volumétrique minimal, toutes les turbines d'aspiration doivent être activées.
3. Commencer l'aspiration.

Lecture du débit volumétrique minimum

Un manomètre est installé sur la façon de l'appareil et affiche la dépression d'aspiration dans l'appareil. Si la dépression maxi-male (voir tableau) est atteinte, le contrôle principal doit être nettoyé (voir chapitre Nettoyage du contrôle principal). Cette valeur dépend de la puissance de l'appareil et du

tuyau d'aspiration utilisé. Si la dépression n'est pas nettement réduite par le nettoyage, le contrôle doit être remplaced (voir chapitre Remplacement du contrôle principal).

ATTENTION

Dépassement de la dépression maxi-male

Perte d'aspiration

Si la valeur indiquée est dépassée, la vitesse de l'air chute au-dessous de 20 m/s. Nettoyez ou remplacez le contrôle.

Largeur nominale du tuyau d'aspira-tion	Dépression maxi-male
DN40 15,70 kPa	(157 mbar)
DN50 14,40 kPa	(144 mbar)
DN70 10,00 kPa	(100 mbar)

Nettoyage du filtré principal

Si le manomètre indique la dépression maximale (voir chapitre Lecture du début volumétrique minimum), le contrôle principal doit être nettoyé.

1. Éteindre l'appareil.
2. Déplacer le levier de nettoyage du filtre d'un côté et de l'autre au moins 5 fois.

Arrêt de l'appareil

1. Éteindre l'appareil par les interrupteurs principaux de la turbine d'aspiration.
2. Debrancher la fiche secteur.

Après chaque fonctionnement

Vidange du collecteur d'impuretés

L'ouverture d'admission ou le tuyau d'aspiration est fermé(e).

1. Allumer l'appareil par les interrupteurs principaux de la turbine d'aspiration.
2. Nettoyer le filtrre principal (voir chapitre Nettoyage du filtrre principal).
3. Éteindre l'appareil par les interrupteurs principaux de la turbine d'aspiration.
4. Bloquer l'appareil à l'aide des freins de stationnement.

Illustration C

1. Tirer la poignée à étrier vers le haut.

Le collecteur d'impuretés est déverrouillé et abaisse.

Illustration D

1. Retirer le collecteur d'impuretés de l'appareil par la poignée à étrier.
2. Vider le collecteur d'impuretés. Pour ce faire, retirer évientuelles le sachet pour le recyclage/sac filtrant de sécurité (voir Retrait du sachet pour le recyclage/sac filtrant de sécurité).

Remarque

Le collecteur d'impuretés peut être saisi par une grue par la poignée. La charge maximale en cas de transport par grue est de 50 kg.

△PRECAUTION

Dépassement du poids total autorisé

Risque de blessure et d'endommagement Tenez compte du poids total du collecteur d'impuretés lors du transport avec une grue.

Ne surchargez pas le bac.

Respectez les directives en vigueur relatives au grutage.

△AVERTISSEMENT

Manipulation incorrecte lors du verrouillage du collecteur d'impuretés

Risque d'écrasement

NeMETRE enaucuncaslesmainsentrele collecteurd'impuretésetla bague de filtre, niàproximédu mécanisme de levage,pendantleverrouillage.

Verrouiller le collecteur d'impuretés en actionnant la poignée à étrier avec les deux mains.

1. Insérer le collecteur d'impuretés et le verrouiller à l'aide de la poignée à étrier.

Nettoyer l'appareil

△AVERTISSEMENT

Élimination non conforme des eaux usées

Pollution

Respectez les prescriptions locales de traitement des eaux usées.

1. Aspirer l'appareil à l'intérieur et à l'extérieur et le nettoyer à l'aide d'un chiffon humide.

Lors de l'aspiration de l'appareil, il convient d'utiliser un aspirateur de classification identique ou supérieure.

1. Si nécessaire, rincer les accessoires (non fournis) à l'eau et les sécher.

Rangement de I'appareil

1. Enrouler le cable d'alimentation autour du portecable.
2. Placer l'appareil dans un endroit sec et le sécuriser contre toute utilisation non autorisée.

Transport

△PRECAUTION

Non-observation du poids

Risque de blessure et d'endommagement Observer le poids de l'appareil pour le transport.

1. Pour le transport sans poussière, fermer les deux connecteurs pour flexible d'aspiration (voir chapitre Obturation du connecteur de flexible d'aspiration).
2. Desserrer les freins de stationnement et pousser l'appareil par le guidon.
3. Pour le chargement, saisir l'appareil par le chassin et le guidon.
4. En cas de transport de l'appareil dans des vehicules, le bloquer contre le glissement et le basculement.

Stockage

△PRECAUTION

Non-observation du poids

Risque de blessure et d'endommagement Tenir compte du poids de l'appareil pour lestockage.

1. Stockez l'appareil uniquement à l'intérieur.

Entretien et maintenance

△DANGER

Démarrage intempestif de l'appareil, contact de pièces conductrices

Risque de blessures, risque d'électrocution
Coupez l'appareil avant tous les travaux sur l'appareil.

Débrancher la fiche secteur.

△DANGER

Danger du à de la poussière nocive pour la santé

Maladies respiratoires dues à l'inhalation de poussière.

Lors des opérations de maintenance, (p. ex. un changement de contrôle), porter un masque de protection respiratoire P2 ou deffective qualité et des vêtements jetables.

△DANGER

Filtration insuffisante

Maladies respiratoires dues à l'inhalation de poussière.

L'efficacité de la filtration de l'appareil peut être vérifiée par la méthode de test spécifique dans la norme EN 60 335-2

69 22.AA.201.2. Cet essai doit etre effec-tue au moins une fois par an ou plus fré-quemment si cela est spécifié dans les exigences nationales.

Si le résultat de l'essay est négatif, repêze le test avec un contrôle neuf.

△AVERTISSEMENT

Danger du à de la poussière nocive pour la santé

Maladies respiratoires dues à l'inhalation de poussière.

Le parfait fonctionnement des dispositifs de sécurité permettant de prévenir les dangers, p. ex. l'étanchéité de l'appareil, l'endommagement du filtré, le fonctionnement des dispositifs de contrôle doit être contrôle au moins une fois par an par le fabricant ou une personne formée à cet effet.

ATTENTION

Produits d'entretien siliconés

Les pieces en plastique peuvent etre atta-quees.

N'utilisez pas de déterments contenant du silicone pour le nettoyage.

Les machines d'élimination des poussières sont des dispositifs de sécurité visant à prévenir ou à eliminer les risques au sens de l'ordonnance BGV A1.

• Pour la maintenance par l'utilisateur, l'appareil doit être démontré, nettoyé et entretenu, dans la mesure où cela est possible, sans pour autantmettre en

danger le personnel de maintenance et autres personnes. Les mesures de précaution adaptées incluent la désintoxication avant le démontage, prévoir un système de ventilation forcee à filtre sur l'emplacement ou l'appareil sera demontré, un nettoyage de la surface de maintenance et une protection appropriée pour le personnel.

• L'extérieur de l'appareil devra etre décontaminé par aspiration et soigneusement essuyé ou traité avec un moyen d'étanchéité avant de le prélever de la zone dangereuse. Toutes les pieces de l'appareil doivent etre considérées comme souillées lorsqu'elles sont enlevées de la zone dangereuse. Il convient de prendre des mesures appropriées pour éviter une répartition de la poussière.
• Lors de l'exécution de travaux de maintenance et de réparation, tous les objets souillés qui ne peuvent pas être nettoyés convenablement doivent être jetés. Ces objets doivent être éliminés dans des sacs étanches, en conformité avec la réglementation en vigueur sur l'élimination de tels déchets.
• Lors du transport et de la maintenance de l'appareil, les tubulures d'aspiration doivent être fermées avec les bouchons obturateurs.
• Notez que vous pouvez réaliser yourselves des travaux de maintenance et d'entretien simples.
• Nettoyez régulierrement la surface de l'appareil et l'intérieur du réservoir avec un chiffon humide.

Travaux de contrôle et de maintenance

Faites réalisier régulièrement un contrôle de l'appareil suivant les directives nationales en vigueur du législateur, pour la prévention contre les accidents. Les travaux de maintenance doivent être réalisés, à des moments réguliers, par une personne spécialisée, suivant les indications du fabricant, tout en respectant les directives et exigences de sécurité adaptées. Les tra

vaux sur l'installation électrique ne doivent être effectuels que par un electricien spécialisé. Pour toute question, veuillez vous adresser à l'agence KÄRCHER.

Remplacement du filtré principal

△DANGER

Danger d'à de la poussière nocive pour la santé

Maladies respiratoires dues à l'inhalation de poussière.

La poussière accumulée doit être transporte dans des conteneurs étanches à la poussière. Tout transvasement est interdit. L'élimination du bac collecteur de poussière ne peut être réalisée que par des personnes formées.

△AVERTISSEMENT

Danger d'à de la poussière nocive pour la santé

Maladies respiratoires dues à l'inhalation de poussière.

Ne plus utiliser l'objet filtrant principal après l'avoir retire de l'appareil.

Les filtres fixes ne peuvent etre remplacés que par un spécialiste dans des locaux appropriés (p. ex. stations de décontamination).

1. Éteindre l'appareil.
2. Debrancher la fiche secteur.
3. Deverrouiller et retirer la tete d'aspiration.
4. Déverrouiller et-retirer la bague intermédiaire.
5. Retirer le filtré plissé en étoile contami-ne.
6. Placer le filtré plissé en étoile contaminé dans un sachet immédiatement après l'avoir retire de l'appareil et fermer hermetiquement le sachet.
7. Éliminer le filtré plissé en étoile contami né conformément aux exigences lé-gales.
8. Retirer les salissures sur le cote de l'air frais.
9. Vérifier que le joint n'est pas endommage.
10. Insérer le filtré plissé en étoile neuf :

a Tirer le filtré plissé en étoile au-dessus du vibreur de décolmatage du filtré sur la bague intermédiaire de sorte que les éléments vibrants soient alignés au centre des sacs filtrants.
b Placer la bague intermédiaire avec le filtré plissé en étoile et le vibreur de décolmatage du filtré sur la bague de filtré.
c Verrouille la bague intermédiaire.

1. Placer et verrouiller la tête d'aspiration.

Remplacement du filtré H

1. Bloquer l'appareil à l'aide des freins de stationnement.
2. Éteindre l'appareil par les interrupteurs principaux.
3. Debrancher la fiche secteur.

Illustration M

1. Déverrouiller et soulever la tête d'aspiration.
2. Detacher le flexible de dépression de la tête d'aspiration etPTRirer la tete d'aspiration.
3. Tourner la vis à tête hexagonale dans le sens inverse des aiguilles d'une montre à l'aide d'un outil adapté.
4. Retirer les joints et le filtré H contaminé de la tête d'aspiration.
5. Placer le filtré H contaminé dans un sachet immédiatement après l'avoir retiré de l'appareil et fermer hermétiquèment le sachet.
6. Éliminer le filtré H contaminé conformément aux exigences légales.
7. Retirer les salissures sur le côte de l'air frais.
8. Insérer le filtré H neuf dans l'ordre inverse. Veiller à ce que les joints et le flexible de dépression soient correctement positionnés.
   12.Appliquer un produit approprié (p.ex. Loctite 243) sur le filetage de la vis à tete hexagonale pour éviter tout desserrage involontaire.
9. Fixer la vis à tête hexagonale en la tournant dans le sens des aiguilles d'une montre.
10. Placer et verrouiller la tete d'aspiration.

Remplacement du sachet pour le recyclage

1. Bloquer l'appareil à l'aide des freins de stationnement.

Illustration C

1. Tirer la poignée à étrier vers le haut. Le collecteur d'impuretés est déverrouillé et abaisse.

Illustration D

1. Retirer le collecteur d'impuretés de l'appareil par la poignée à étrier.

Illustration H

1. Rabattre le sachet pour le recyclage vers le haut.
2. Fermer hermétiquement le sachet pour le recyclage avec le serre-cable.
3. Retirer le sachet pour le recyclage.
4. Éliminer le sachet de recyclage usagée conformément aux dispositions légales.

Illustration E

1. Insérer le sachet pour le recyclage neuf dans le collecteur d'impuretés et l'appliquer avec soin sur la paroi du bac et sur le fond du réservoir.
2. Rabattre le bord du sachet pour le recyclage au-dessus du collecteur d'impuretés, vers l'extérieur.

△AVERTISSEMENT

Manipulation incorrecte lors du verrouillage du collecteur d'impuretés

Risque d'écrasement

NeMETRE enaucuncaslesmainsentrele collecteurd'impuretésetla bague de filtre, niàproximé du mécanisme de levage, pendant leverrouillage.

Verrouiller le collecteur d'impuretés en actionnant la poignée à étrier avec les deux mains.

1. Insérer le collecteur d'impuretés et le verrouiller à l'aide de la poignée à étrier.

Remplacement du sac filtrant de sécurité

△DANGER

Danger d'à de la poussière nocive pour la santé

Maladies respiratoires dues à l'inhalation de poussière.

La poussièr accumulée doit être transporte. tee dans des conteneurs etanches à la

poussière. Tout transvasement est interdit.

L'élimination du bac collecteur de poussière ne peut être réalisée que par des personnes formées.

1. Bloquer l'appareil à l'aide des freins de stationnement.
2. Retirer le tuyau d'aspiration.
3. Fermer le connecteur pour flexible d'aspiration sur le collecteur d'impuretés (voir chapitre Obturation du connecteur de flexible d'aspiration).

Illustration C

1. Tirer la poignée à étrier vers le haut.
   Le collecteur d'impuretés est déverrouillé et abaisse.

Illustration D

1. Retirer le collecteur d'impuretés de l'appareil par la poignée à étrier.

Illustration I

1. Rabatte le sac filtrant de sécurité vers le haut.

Illustration J

1. Retirer le film de protection.
2. Fermer le sac filtrant de sécurité avec la languette autocollante.
3. Tirer le sac filtrant de sécurité vers l'arriere.

Illustration K

10.Fermer hermetiquement l'orifice d'aspiration du sac filtrant de sécurité avec le couvercle.

Illustration L

11.Fermer solidement le sac filtrant de securité avec le serre-cable fixé.
12. Retirer le sac filtrant de sécurité du collecteur d'impuretés.
13.Nettoyer l'intérieur du collecteur d'impuretés avec un chiffon humide.
14. Éliminer le sac filtrant de sécurité dans le sachet fermé de manière étanche à la poussière conformément aux directives légales.

Illustration F

1. Insérer un sac filtrant de sécurité neuf.

Illustration G

16.Rabattre le bord du sac filtrant de sécurité au-dessus du collecteur d'impure-tés, vers l'extérieur.

△AVERTISSEMENT

Manipulation incorrecte lors du verrouillage du collecteur d'impuretés

Risque d'écrasement

NeMETRE enaucuncaslesmainsentrele collecteurd'impuretésetla bague de filtre, niàproximé du mécanisme de levage,pendant leverrouillage.

Verrouiller le collecteur d'impuretés en actionnant la poignée à étrier avec les deux mains.

1. Insérer le collecteur d'impuretés et le verrouiller à l'aide de la poignée à étrier.

Dépannage en cas de défaut

△DANGER

Demarrage intempestif de I'appareil/Décharge électrique

Un démarrage intempestif du moteur thermique peut cause des blessures. Les composants électriques sous tension peuvent entrainer un risque d'électrocution.

Coupez et débranche la fiche secteur de l'appareil avant tous les travaux sur l'appareil.

Chargez un spécialiste de tous les contrôles et travaux sur les pièces électriques.

Remarque

Si un defaulted se produit, arrêté immédiatement l'appareil. Le dérangement doit être réparé avant de remettre l'appareil sous tension.

Si le défaut ne peut pas être éliminé, l'appareil doit être contrôle par le service après-vente.

La turbine d'aspiration ne fonctionne pas

1. Contrôler la prise de courant et le fusible de l'alimentation électrique.
2. Contrôler le cable réseau et la fiche sectioneur de l'appareil.
3. Demarrer l'appareil.

La puissance d'aspiration diminue

1. Fermer le connecteur pour flexible d'aspiration non obturé (voir chapitre Obturation du connecteur de flexible d'aspiration).

2. Retirer les obstructions de la buse d'aspiration, du tube d'aspiration ou du tuyau d'aspiration.

3. Remplacer le sachet pour le recyclage rempli (voir chapitre Remplacement du sachet pour le recyclage).
4. Remplacer le sac filtrant de sécurité rempli (voir chapitre Remplacement du sac filtrant de sécurité).
5. Vérifier que la tête d'aspiration et le collecteur d'imputétés sont bien en place.
6. Nettoyer le filtrre principal (voir chapitre Nettoyage du filtrre principal).
7. Vérifier et éventuelles corriger le positionnement du contrôle.
8. Remplacer le filtrre principal (voir chapitre Remplacement du filtrre principal).

Sortie de poussière lors de l'aspiration

1. Vérifier et éventuelles corriger le positionnement du contrôle.
2. Nettoyer le filtrre principal (voir chapitre Nettoyage du filtrre principal).
3. Remplacer le filtrre principal (voir chapitre Remplacement du filtrre principal).

Élimination

Éliminer l'appareil conformément aux dispositions légales à la fin de sa durée de vie.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux defaults possibles sur votre apparéil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériel ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-venture autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Vous trouvezez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kächer local sous « Téléchargesements »

\section*{Caracteristiques techniques}

Raccordement électrique
Tension du secteur V 220-240
Phase ~ 1
Fréquence du secteur Hz 50-60
Puisance nominale W 3150
Puisance maximale W 3600
Type de protection IPX4
Classe de protection I*
Impédance secteur maxi- Ω male admissible	0.195+j0 .122
Dimensions et poids
Poids opérationnel ty- kg pique	78
Longueur x largeur x hau- mm teur	1020 x 680 x 1670
Surface effective du contrôle m² principal	2
Surface de filtration H ef- m² ffective	3,5
Conditions ambientes
Température de stockage °C	-10-40
Charactéristiques de puissance de l'ap- pareil
Volume du réservoir I 60
Vide (avec clapet limiteur kPa 20,4 de pression)
Débit volumétrique max. m3/h 440 avec tuyau d'aspiration DN70, L=3 m
Débit volumétrique max. m3/h 365 avec tuyau d'aspiration DN50, L=3 m
Débit volumétrique max. m3/h 270 avec tuyau d'aspiration DN40, L=3 m
Débit volumétrique max. m3/h 415 avec tuyau d'aspiration DN70, L=5 m
Débit volumétrique max. m3/h 305 avec tuyau d'aspiration DN50, L=5 m
Débit volumétrique max. m3/h 225 avec tuyau d'aspiration DN40, L=5 m
Raccordement tuyau d'as- piration	DN70
Largeur nominale du tuyau d'aspiration	DN40/ 50/70
Référence du filtrre princi- pal	9.990- 292.0
Référence du filtrre H 9.993-	006.0
Valeurs déterminées selon EN 60335-2-69
Valeur de vibrations main-m/s2< 2,5 bras
Incertitude K m/s20,2
Niveau de pression dB(A) 79 acoustique LpA
Incertitude KpA dB(A) 2
Câble secteur
Type H07RN-	F 3G1,5 mm2
Référence de piece 6.650-	035.0
Longueur de cable m 10
* Disposition avec des éléments de la classe de protection II
Sous réserve de modifications techniques.

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration. Produit: Aspirateur de poussières
Produit: Aspirateur humide et aspirateur de poussières
Type: 9.989-xxx

Directives UE en vigueur

Normes harmonisées appliquées

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000:2018

Normes nationales appliquées

一

Les signataires agissent sous ordre et avec le pouvoir de la direction de l'entreprise.

T. Wahl

Managing Director

A. Haag

Director R&D

Responsible de la documentation :

A. Haag

Kärcher Industrial Vacuuming GmbH
