| Type de produit | Soufflerie de séchage professionnelle |
| Marque | Kärcher |
| Modèle | AB 20 Ec |
| Usage prévu | Séchage de sols, murs, plafonds et tapis/moquettes nettoyés à l'eau |
| Dimensions (L x l x H) | 376 x 353 x 370 mm |
| Poids | 7,1 kg |
| Tension | 220-240 V |
| Fréquence | 50 Hz |
| Phase | 1~ |
| Puissance | 120 W |
| Débit d'air max. | 1200 m³/h |
| Vitesse de rotation | 1450 min⁻¹ |
| Vitesse du flux | 12 m/s |
| Niveau de pression acoustique | 67 dB(A) |
| Longueur de câble | 7,5 m |
| Type de câble | H05RN-F 3x0,75 mm² |
| Matériaux | Plastique, caoutchouc |
| Fonctions | 3 vitesses réglables (min, moy, max) |
| Sécurité | Interrupteur principal, protection contre électrocution, arrêt automatique en cas de défaut |
| Entretien | Nettoyer la grille de soufflerie régulièrement ; vérifier l'état du câble ; maintenance par SAV agréé |
| Pièces détachées et réparabilité | Pièces de rechange originales disponibles sur www.kaercher.com |
| Garantie | Selon les conditions du pays, couvre les vices de matériau et de fabrication |
| Homologations | CE, conformité aux normes EN |
FOIRE AUX QUESTIONS - AB 20 Ec Kärcher
Questions des utilisateurs sur AB 20 Ec Kärcher
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice AB 20 Ec - Kärcher et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AB 20 Ec de la marque Kärcher.
MODE D'EMPLOI AB 20 Ec Kärcher
Remarques générales ..... 10
Utilisation conforme ..... 10
Protection de l'environnement ..... 10
Accessoires et pièces de rechange .. 10
Symboles sur l'appareil ..... 10
Niveaux de danger. 10
Consignes de sécurité ..... 11
Description de l'appareil. 11
Commande 11
Transport 12
Stockage 12
Entretien et maintenance..... 12
Dépannage en cas de défaut. ..... 13
Garantie 13
Caractéristiques techniques..... 13
Déclaration de conformité UE ..... 14
Remarques générales
Veuillez lire ce manuel d'ins- tructions original avant la première utilisation de votre appareil et agissez conformément. Conservez le manuel d'instructions original pour une utilisation ultérieure ou pour le propriétaire suivant.
- Le non-respect du manuel d'utilisation et des consignes de sécurité peut entraîner des dommages sur l'appareil et des dangers pour l'opérateur et d'autres personnes.
- Informer immédiatement le vendeur en cas de dommage dû au transport.
- Vérifiez le contenu de l'emballage lors du déballage, qu'il ne manque pas d'accessoires et qu'il n'y a pas de dommage.
Utilisation conforme
- Cette soufflerie est conçue pour le séchage de sols, murs et plafonds ainsi que de tapis/moquettes nettoyées à l'eau.
- Cet appareil est prévu uniquement pour une utilisation professionnelle.
Toute utilisation différente est considérée comme non conforme. Le fabricant décline toute responsabilité en cas de dommages qui en résulteraient ; l'utilisateur en assume seul les risques.
Protection de l'environnement
Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.
Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.
Remarques concernant les matières composantes (REACH)
Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.com/REACH
Accessoires et pièces de rechange
Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.
Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.
Symboles sur l'appareil
Risque de blessures ! Avertisse- ment contre la tension électrique dangereuse.
Niveaux de danger
⚠️DANGER
Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.
⚠AVERTISSEMENT
Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.
⚠ PRÉCAUTION
Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.
ATTENTION
Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.
Consignes de sécurité
⚠ DANGER ●Ne touchez jamais à la fiche secteur ni à l'appareil avec les mains mouillées. ●Examinez régulièrement le câble d'alimentation électrique pour détecter le moindre dommage, comme p. ex. la formation de fissures ou des traces d'usure. Remplacez immédiatement un câble d'alimentation endommagé avant de continuer à l'utiliser. ●Toute modification sur l'appareil est interdite.
⚠ AVERTISSEMENT ● Utilisez l'appareil uniquement conformément à l'usage prévu. Respectez les conditions locales et portez attention aux tiers, en particulier aux enfants, lors de travaux avec l'appareil. ● Seules les personnes instruites dans la manipulation de l'appareil ou ayant prouvé leurs compétences pour la commande et étant expressément en charge de son utilisation sont habilitées à utiliser l'appareil. ● Cet appareil ne doit pas être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas de l'expérience et/ou des connaissances nécessaires. ● Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. ● Les enfants ne sont pas autorisés à utiliser l'appareil.
⚠ PRÉCAUTION ●Ne laissez jamais l'appareil en fonctionnement et fiche secteur débranchée sans surveillance. ●Vérifiez le bon état et la sécurité du fonctionnement de l'appareil et des dispositifs de travail avant chaque fonctionnement. N'utilisez pas l'appareil s'il n'est pas dans un état impeccable. ●Faites réaliser les réparations et le montage de pièces de rechange uniquement par un service après-vente autorisé afin d'éviter les risques.
ATTENTION ●L'appareil ne peut pas être exploité ni déposé à l'extérieur.

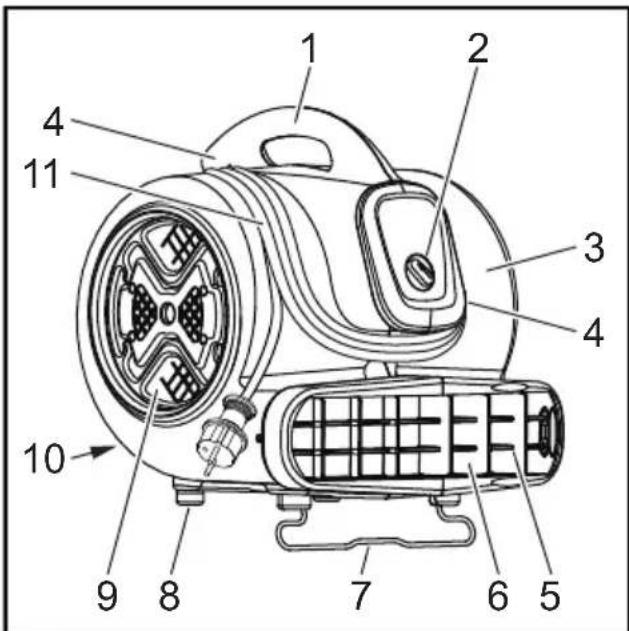

Description de l'appareil
① Poignée de transport
②Interrupteur principal
③Boîtier de l'appareil
④Rangement de câble
⑤Grille de soufflerie sur l'évacuation d'air
⑥Évacuation d'air
⑦Pieds pliables
⑧ Pieds en caoutchouc
⑨Entrée d'air
⑩ Plaque signalétique
⑪Câble secteur
Commande
⚠️DANGER
Tourbillonnement de gaz et de poussières
Risque d'incendie et d'explosion Ne pas utiliser l'appareil à proximité de gaz inflammables et de poussières explosives.
⚠️DANGER
Empoisonnement pas le gaz de fumée
Le gaz de fumée aspiré pollue l'environnement.
Ne pas utiliser l'appareil à proximité d'un feu ouvert.
Évitez les émissions de gaz d'échappement à proximité de l'entrée d'air.
⚠AVERTISSEMENT
Blessures dues à une forte puissance d'aspiration
L'appareil génère un effet d'aspiration puissant au niveau de l'entrée d'air pouvant aspirer des objets, des vêtements ou les cheveux.
Gardez de la distance avec l'entrée d'air.
⚠AVERTISSEMENT
Blessures dues à un flux d'air puissant
L'appareil génère un flux d'air puissant au niveau de l'évacuation d'air pouvant projeter des objets aspirés à grande vitesse.
Gardez de la distance avec l'évacuation d'air.
Remarque
Prenez des mesures adaptées pour éviter les mouvements de l'appareil sur des sols glissants.
Remarque
Veillez, lors de l'installation de l'appareil, à laisser les grilles de la soufflerie libres.
- Ouvrir les portes et fenêtres suffisamment pour améliorer la ventilation.
Installation et alignement de l'appareil
-
Installer et aligner l'appareil de manière stable sur une base plane.
-
Ouvrir les pieds pliables si besoin.
Interrupteur principal
| OFF Arrêt | |
| 3 Puissance maximale | |
| 2 Puissance moyenne | |
| 1 Puissance minimale | |
Démarrer l'appareil
- Brancher la fiche secteur.
- Allumer l'appareil.
Séchage
- Réaliser le séchage.
Éteindre l'appareil
- Éteindre l'appareil.
- Débrancher la fiche secteur.
Transport
⚠ PRÉCAUTION
Non-observation du poids
Risque de blessure et d'endommagement Observer le poids de l'appareil pour le transport.
- Enrouler le câble d'alimentation autour du rangement de câble.
- Porter l'appareil par la poignée de transport.
- En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.
Stockage
⚠ PRÉCAUTION
Non-observation du poids
Risque de blessure et d'endommagement Tenir compte du poids de l'appareil pour le stockage.
L'appareil ne peut être exploité qu'en espace intérieur.
Entretien et maintenance
⚠️DANGER
Risque d'électrocution
Blessures dues au contact avec des pièces sous tension
Mettre l'appareil hors tension.
Débrancher la fiche secteur.
⚠ PRÉCAUTION
L'appareil ne fonctionne pas
Blessures dues à la soufflerie non arrêtée Attendez, avant les travaux de maintenance et de réparation que la soufflerie soit complètement à l'arrêt.
- Vérifier tous les jours l'état d'encrassement de la grille de soufflerie et la nettoyer si besoin.
- Nettoyer régulièrement la surface de l'appareil avec un chiffon humide.
Dépannage en cas de défaut
⚠️DANGER
Risque d'électrocution
Blessures dues au contact avec des pièces sous tension
Mettre l'appareil hors tension.
Débrancher la fiche secteur.
⚠ PRÉCAUTION
L'appareil ne fonctionne pas
Blessures dues à la soufflerie non arrêtée Attendez, avant les travaux de maintenance et de réparation que la soufflerie soit complètement à l'arrêt.
La soufflerie ne fonctionne pas
- Contrôler la prise de courant et le fusible de l'alimentation électrique.
- Contrôler le câble d'alimentation électrique et la fiche secteur de l'appareil.
- Allumer l'appareil.
Service après-vente
Si le défaut ne peut pas être éliminé, l'appareil doit être contrôlé par le service après-vente.
Garantie
Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous re-médions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.
(Voir l'adresse au dos)
Caractéristiques techniques
Raccordement électrique
| Tension V 220- | 240 |
Fréquence Hz 50
Phase \~ 1
Dimensions et poids
Poids opérationnel typique kg 7,1
| Longueur | mm | 376 |
| Largeur | mm | 353 |
| Hauteur | mm | 370 |
Caractéristiques de puissance de l'appareil
| Puissance | W | 120 |
| Débit d'air (max.) | m^3/h | 1200 |
| Vitesse de rotation | 1/min | 1450 |
| Vitesse du flux | m/s | 12 |
Valeurs déterminées
Niveau de pression acous- dB(A) 67 tique L _pA
| Incertitude K_pA | dB(A) | 1 |
Câble d'alimentation
| H05RN-F | mm ^2 | 3x0,75 |
| Référence de pièce (EU) | 6.907-701.0 | |
| Longueur de câble (EU) | m | 7,5 |
Sous réserve de modifications techniques.
Déclaration de conformité UE
Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.
Produit : Soufflerie
Type : AB 20 Ec
Normes UE en vigueur
2006/42/CE
2014/30/UE
Normes harmonisées appliquées
EN 55014-1 : 2006+A1 : 2009+A2 : 2011
EN 55014-2 : 2015
EN 60335-1
EN 60335-2-80
EN 61000-3-2 : 2014
EN 61000-3-3 : 2013
EN 62233 : 2008
EN ISO 12100: 2010
Normes nationales appliquées
Les signataires agissent sous ordre et avec le pouvoir de la direction.
Télécopie : +49 7195 14-2212
