| Typ produktu | Profesionální sušící ventilátor |
| Značka | Kärcher |
| Model | AB 20 Ec |
| Určené použití | Sušení podlah, stěn, stropů a vodou čištěných koberců |
| Rozměry (D x Š x V) | 376 x 353 x 370 mm |
| Hmotnost | 7,1 kg |
| Napětí | 220-240 V |
| Frekvence | 50 Hz |
| Fáze | 1~ |
| Výkon | 120 W |
| Max. průtok vzduchu | 1200 m³/h |
| Rychlost otáčení | 1450 min⁻¹ |
| Rychlost proudění | 12 m/s |
| Hladina akustického tlaku | 67 dB(A) |
| Délka kabelu | 7,5 m |
| Typ kabelu | H05RN-F 3x0,75 mm² |
| Materiály | Plast, pryž |
| Funkce | 3 nastavitelné rychlosti (min, střed, max) |
| Bezpečnost | Hlavní vypínač, ochrana proti úrazu elektrickým proudem, automatické zastavení při poruše |
| Údržba | Pravidelně čistěte mřížku ventilátoru; kontrolujte stav kabelu; údržbu provádí autorizovaný servis |
| Náhradní díly a opravitelnost | Originální náhradní díly dostupné na www.kaercher.com |
| Záruka | Podle podmínek dané země, kryje vady materiálu a zpracování |
| Certifikace | CE, shoda s normami EN |
Často kladené otázky - AB 20 Ec Kärcher
Dotazy uživatelů ohledně AB 20 Ec Kärcher
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Klimatizace ve formátu PDF zdarma! Najděte svůj návod AB 20 Ec - Kärcher a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. AB 20 Ec značky Kärcher.
NÁVOD K OBSLUZE AB 20 Ec Kärcher
Použití ke stanovenému účelu ..... 65
Ochrana životního prostředí ..... 65
Příslušenství a náhradní díly. ..... 65
Symboly na přístroji. 65
Stupně nebezpečí.... 65
Bezpečnostní pokyny 65
Popis přístroje 66
Obsluha.... 66
Přeprava 67
Skladování 67
Péče a údržba.... 67
Pomoc při poruchách 67
Záruka.... 67
Technické údaje 68
EU prohlášení o shodě ..... 68
Obecné pokyny
Před prvním použitím přístroje si přečtěte originální provozní návod a postupujte podle něj. Uschovejte originální provozní návod pro pozdější použití nebo dalšího vlastníka.
- V případě nedodržování návodu k použití a bezpečnostních pokynů mohou vzniknout škody na přístroji a nebezpečí pro obsluhu a další osoby.
- Škody vzniklé při přepravě ihned oznamte prodejci.
- Při vybalení zkontrolujte, zda nechybí příslušenství a zda není obsah poškozený.
Použití ke stanovenému účelu
- Toto dmychadlo je určeno k vysoušení podlah, stěn a stropů, jakož i na mokro čištěných koberců / kobercových podlah.
- Tento přístroj je výhradně určen pro průmyslové použití.
Jakékoli jiné použití přesahující tento rá- mec je považováno za použití v rozporu s určeným účelem. Výrobce neručí za škody vzniklé takovým použitím; veškeré riziko nese sám uživatel.
Ochrana životního prostředí
Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologiczpůsobem.
Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, mulátory nebo olej, které mohou při oném zacházení nebo likvidaci předstat potenciální nebezpečí pro lidské ví nebo pro životní prostředí. Pro řádný oz přístroje jsou však tyto součásti nené. Přístroje označené tímto symbolem esmí likvidovat s domovním odpadem.
Informace k obsaženým látkám (REACH)
Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaer- cher.com/REACH
Příslušenství a náhradní díly
Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.
Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.
Symboly na přístroji
Nebezpečí úrazu! Varování před nebezpečným elektrickým napětím.
Stupně nebezpečí
⚠NEBEZPEČÍ
Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým úrazům nebo usmrcení.
⚠VAROVÁNÍ
Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení.
⚠UPOZORNĚNÍ
Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům.
POZOR
Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod.
Bezpečnostní pokyny
⚠ NEBEZPEČÍ ●Nikdy se nedotýkejte síťové zástrčky a přístroje mokrýma rukama. I Pravidelně kontrolujte síťový kabel, zda není poškozený, např. z hlediska tvorby trhlin nebo stárnutí. Před dalším použití proved’te výměnu poškozeného síťového kabelu. ●Na přístroji se nesmí provádět žádné změny.
⚠️ VAROVÁNÍ ●Přístroj skladujte výhradně v souladu s určením. Berte v úvahu místní okolnosti a při práci s přístrojem dbejte na třetí osoby, zejména děti. ●Přístroj smí používat pouze osoby, které jsou v zacházení s ním zaškoleny nebo prokázaly svou schopnost přístroj obsluhovat a jsou jeho používáním výslovně pověřeny. ●Přístroj není určen k tomu, aby jej používaly osoby s omezenými tělesnými, smyslovými či duševními schopnostmi nebo s nedostatkem zkušeností a/nebo vědomostí. ●Dohlížejte na děti a zajistěte, aby si s přístrojem nehrály. ●Přístroj nesmí používat děti.
⚠ UPOZORNĚNÍ ● Nikdy přístroj neponechávejte bez dozoru, dokud není vypnutý a síťová zástrčka není odpojena. ● Před každým spuštěním provozu zkontrolujte přístroj a příslušenství, zda jsou v řádném stavu a provozně bezpečné. Přístroj nepoužívejte, pokud není v bezchybném stavu. I Opravy a montáž náhradních dílů svěřte pouze autorizovanému zákaznickému servisu, jen tak se lze vyhnout riziku.
POZOR ●Přístroj se nesmí používat a odstavovat ve venkovním prostoru.

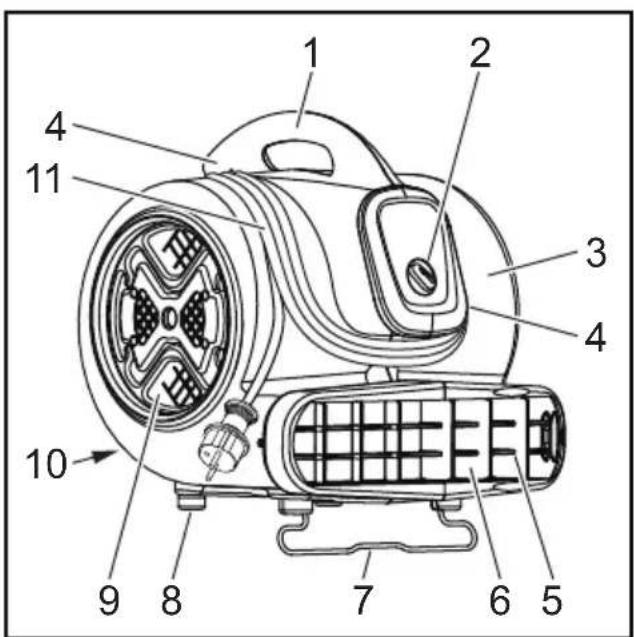

Popis přístroje
①Držadlo
②Hlavní spínač
③Kryt přístroje
④Uložení kabelu
⑤Větrací mřížka na výstupu vzduchu
⑥Výstup vzduchu
⑦ Sklopná noha
⑧Gumová noha
⑨Vstup vzduchu
⑩Typový štítek
⑪Sítový kabel
Obsluha
⚠️NEBEZPECÍ
Zvíření plynů a prachu
Nebezpečí požáru a výbuchu
Neprovozujte přístroj v blízkosti hořlavých plynů a výbušného prachu.
⚠️ NEBEZPEČÍ
Otrava spalinami
Nasávané spaliny znečišťují okolí.
Neprovozujte přístroj v blízkosti otevřeného ohně.
Vyhýbejte se emisím výfukových plynů v blízkosti vstupu vzduchu.
⚠VAROVÁNÍ
Zranění v důsledku silného sání
Přístroj generuje na vstupu vzduchu silné sání, čímž může dojít k nasání předmětů, oděvů nebo vlasů.
Udržujte odstup od vstupu vzduchu.
⚠VAROVÁNÍ
Zranění v důsledku silného proudění vzduchu
Přístroj generuje na výstupu vzduchu silné proudění vzduchu, čímž může dojít k vy- mrštění nasátých předmětů vysokou rych- lostí.
Udržujte odstup od výstupu vzduchu.
Upozornění
Proved'te vhodná opatření za účelem prevence pohybu přístroje na hladkých podlahách.
Upozornění
Při instalaci přístroje dbejte na to, aby větrací mřížky zůstaly nezakryté.
- Otevřete dveře a okna co nejvíce s cílem zlepšit větrání.
Umístění a vyrovnání přístroje
 0° |  20° |  |  |
- Přístroj umístěte na rovný podklad a vyrovnejte.
- V případě potřeby vyklopte sklopnou nohu.
Hlavní spínač
OFF Vypnuto
3 Maximální výkon
2 Střední výkon
1 Minimální výkon
Zapnutí prístroje
- Připojte síťovou zástrčku.
- Zapněte přístroj.
Sušení
- Proved'te sušení.
Vypnutí přístroje
- Vypněte přístroj.
- Odpojte síťovou zástrčku.
Přeprava
⚠UPOZORNĚNÍ
Nedodržení hmotnosti
Nebezpečí úrazu a poškození
Při přepravě vezměte v úvahu hmotnost stroje.
- Sítový kabel naviňte kolem uložení.
- Přístroj prénášejte pomocí držadel.
- Při přepravě ve vozidle zajistěte přístroj podle příslušných platných směrnic proti sklouznutí a převržení.
Skladování
⚠UPOZORNĚNÍ
Nedodržení hmotnosti
Nebezpečí úrazu a poškození
Při skladování vezměte v úvahu hmotnost přístroje.
Přístroj se smí skladovat pouze ve vnitřním prostoru.
Péče a údržba
⚠NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem
Zranění v důsledku kontaktu s částmi pod elektrickým proudem
Vypněte přístroj.
Odpojte sítovou zástrčku.
⚠UPOZORNĚNÍ
Přístroj dobíhá
Zranění v důsledku dobíhajícího dmychadla
Před prováděním údržby a opravářských prací počkejte do úplného zastavení dmychadla.
- Denně kontrolujte větrací mřížku, zda je znečištěná, a případně ji vyčistěte.
- Povrch prístroje pravidelně čistěte vlhkým hadříkem.
Pomoc při poruchách
⚠️NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem
Zranění v důsledku kontaktu s částmi pod elektrickým proudem
Vypněte přístroj.
Odpojte sít'ovou zástrčku.
⚠UPOZORNĚNÍ
Přístroj dobíhá
Zranění v důsledku dobíhajícího dmychadla
Před prováděním údržby a opravářských prací počkejte do úplného zastavení dmychadla.
Dmychadlo neběží
- Zkontrolujte zásuvku a pojistku elektrického napájení.
- Zkontrolujte síťový kabel a síťovou zástrčku přístroje.
- Zapněte přístroj.
Zákaznický servis
Pokud nelze poruchu odstranit, musí kontrolu přístroje provést zákaznický servis.
Záruka
V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obrat'te s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko.
(Adresa viz zadní stranu)
Technické údaje
Elektrické připojení
| Napětí V 220- | 240 |
Kmitočet Hz 50
Fáze \~ 1
Rozměry a hmotnosti
| Typická provozní hmot- | kg 7,1 |
| nost |
Délka mm 376
Šířka mm 353
Výška mm 370
Výkonnostní údaje přístroje
| Výkon | W | 120 |
| Množství vzduchu (max.) | m^3/h | 1200 |
| Otáčky | 1/min | 1450 |
| Rychlost proudění | m/s | 12 |
Zjištěné hodnoty
| Hladina akustického tlaku L_pA | dB(A) | 67 |
| Nejistota K_pA | dB(A) | 1 |
Sít'ový kabel
| H05RN-F | mm ^2 | 3x0,75 |
| Objednací číslo (EU) | 6.907-701.0 | |
| Délka kabelu (EU) | m | 7,5 |
Technické změny vyhrazeny.
EU prohlášení o shodě
Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.
Výrobek: Dmychadlo
Typ: AB 20 Ec
Příslušné směrnice EU
2006/42/ES
2014/30/EU
Aplikované harmonizované normy
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-80
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 62233: 2008
EN ISO 12100: 2010
Aplikované národní normy
Níže podepsaní jednají z pověření a se zplnomocněním představenstva.
H. Jenner
71364 Winnenden (Německo)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
