KÄYTTÖOHJE AB 20 Ec Kärcher

• Kabellängd (EU) m 7,5 Chairman of the Board of Management Director Regulatory Affairs & CertificationSuomi 43 Sisältö Yleisiä ohjeita Lue ennen laitteen ensimmäis- tä käyttöä tämä käyttöohje ja toimi sen mukaan. Säilytä käyttöohje myö- hempää käyttöä tai laitteen seuraavaa omistajaa varten. Käyttöohjeen ja turvallisuusohjeiden noudattamatta jättäminen voi aiheuttaa laitteen vaurioitumisen sekä vaaroja käyttäjälle ja muille henkilöille. Ilmoita kuljetusvahingoista heti myyjälle. Tarkasta pakkauksesta purkaessasi, et- tei pakkauksen sisällössä ole vaurioita eikä tarvikkeita puutu. Määräystenmukainen käyttö Tämä puhallin on tarkoitettu lattioiden, seinien ja kattojen sekä märkäpuhdistet- tujen mattojen/kokolattiamattojen kui- vaamiseen. Tämä laite on tarkoitettu ainoastaan yri- tyskäyttöön. Kaikki tästä poikkeava käyttö katsotaan määräystenvastaiseksi käytöksi. Siitä ai- heutuvista vaurioista ei valmistaja vastaa; vastuu on yksinomaan käyttäjän. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävälli- sesti. Sähkö- ja elektroniikkalaitteet sisältä- vät arvokkaita kierrätettäviä materiaa- leja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mah- dollisia vaaroja ihmisten terveydelle ja ym- päristölle. Nämä rakenneosat ovat kuiten- kin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjät- teenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH Lisävarusteet ja varaosat Käytä vain alkuperäisiä lisävarusteita ja al- kuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. Laitteessa olevat symbolit Vaarallisuusasteet VAARA Huomautus välittömästi uhkaavasta vaa- rasta, joka voi aiheuttaa vakavan ruumiin- vamman tai johtaa kuolemaan. 몇 VAROITUS Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vakavan ruu- miinvamman tai voi johtaa kuolemaan. 몇 VARO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. Yleisiä ohjeita p. 43
• Määräystenmukainen käyttö p. 43
• Ympäristönsuojelu p. 43
• Lisävarusteet ja varaosat p. 43
• Laitteessa olevat symbolit p. 43
• Vaarallisuusasteet p. 43
• Turvaohjeet p. 44

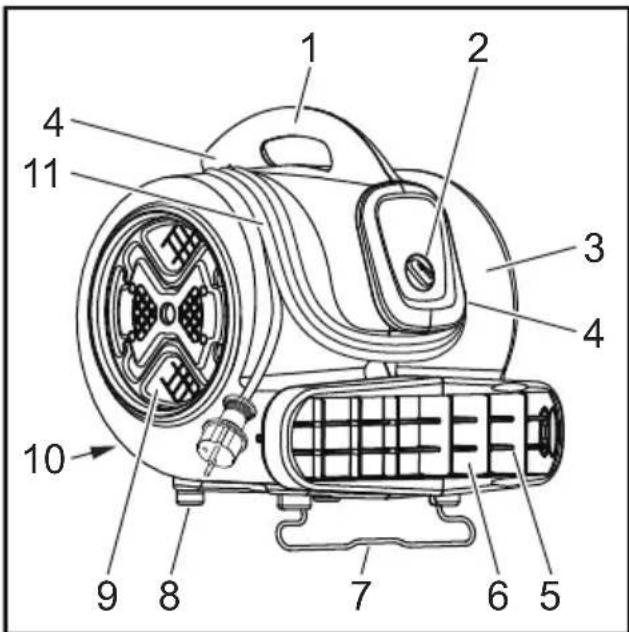

• Laitekuvaus p. 44
• Käyttö p. 44
• Kuljetus p. 45
• Varastointi p. 45
• Hoito ja huolto p. 45
• Ohjeet häiriötilanteissa p. 45
• Takuu p. 46
• Tekniset tiedot EU-vaatimustenmukaisuus-vakuutus. 46 Loukkaantumisvaara! Varoitus vaarallisesta sähköjännitteestä.44 Suomi Turvaohjeet VAARA Älä koskaan tartu märin kä- sin verkkopistokkeeseen tai laitteeseen. Tarkasta verkkojohto säännöllisesti vaurioi- den kuten repeämien muodostumisen tai vanhenemisen varalta. Vaihda vaurioitunut verkkojohto ennen käytön jatkamista. Laitteeseen ei saa tehdä mitään muutok- sia. 몇 VAROITUS Käytä laitetta vain mää- räysten mukaisesti. Ota huomioon paikalli- set olosuhteet ja varo laitteella työskennellessäsi muita ihmisiä, erityisesti lapsia. Vain henkilöt, jotka ovat saaneet opastuksen laitteen käsittelyyn tai jotka ovat todistaneet kykenevänsä sen käyttöön ja joille se nimenomaisesti annettu tehtä- väksi, saavat käyttää laitetta. Tätä laitet- ta eivät saa käyttää henkilöt, joiden ruumiilliset, aistimelliset tai henkiset kyvyt ovat rajoittuneita tai joilta puuttuu käyttöön tarvittavat kokemukset ja/tai tiedot. Val- vo lapsia sen varmistamiseksi, että he eivät leiki laitteella. Lapset eivät sas käyttää laitetta. 몇 VARO Älä koskaan jätä laitetta ilman valvontaa, jos sitä ei ole kytketty pois päältä ja jos verkkopistoketta ei ole irrotettu pisto- rasiasta. Tarkasta laitteen ja työlaitteiden asianmukainen kunto ja käyttöturvallisuus ennen jokaista käyttöä. Älä käytä laitetta, mikäli se ei ole moitteettomassa kunnossa. l Anna korjaukset ja varaosien asennus vain hyväksyttyjen palvelupisteiden tehtä- väksi, jolloin vältetään riskit. HUOMIO Laitetta ei saa käyttää ulkoti- loissa eikä sitä saa asettaa ulos. Laitekuvaus 1 Kantokahva 2 Laitekytkin 3 Laitekotelo 4 Johtopidike 5 Puhaltimen ristikko ilmanulostulossa 6 Ilman ulostulo 7 Käännettävä jalka 8 Kumijalka 9 Ilmansisääntulo 10 Tyyppikilpi 11 Verkkojohto Käyttö VAARA Kaasu- ja pölypyörre Tulipalo- ja räjähdysvaara Älä käytä laitetta palavien kaasujen ja rä- jähtävän pölyn lähellä. VAARA Savukaasumyrkytys Imetty savukaasu saastuttaa ympäristön. Älä käytä laitetta avotulen lähellä. Vältä pakokaasupäästöjä ilmansisääntulon lähellä. 몇 VAROITUS Voimakkaan imun aiheuttamia vammoja Laite muodostaa ilmansisääntuloon voi- makkaan imun, joka saattaa imeä esineitä, vaatteita tai hiuksia laitteen sisään. Pidä riittävä välimatka ilmansisääntuloon. p. 46

11Suomi 45 몇 VAROITUS Voimakkaan ilmavirtauksen aiheuttamia vammoja Laite muodostaa ilmanulostuloon voimak- kaan ilmavirtauksen, joka saattaa singota laitteeseen imetyt esineet ulos suurella no- peudella. Pidä riittävä välimatka ilmanulostuloon. Huomautus Suorita asianmukaiset toimenpiteet, jotta laite ei pääse liikkumaan liukkaalla lattialla. Huomautus Pystytä laite siten, että puhaltimen ristikko on vapaana.

1. Paranna tuuletusta avaamalla ovet ja ik-

kunat, jos mahdollista. Laitteen pystytys ja asettaminen vaakatasoon

1. Pystytä laite tasaiselle alustalle tukevas-

ti ja aseta se vaakatasoon.

2. Käännä kääntöjalka tarvittaessa ulos.

Laitekytkin Laitteen kytkeminen päälle

1. Yhdistä verkkopistoke.

2. Kytke laite päälle.

Laitteen kytkeminen pois päältä

1. Kytke laite pois päältä.

2. Irrota verkkopistoke.

Kuljetus 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

1. Kierrä verkkojohto johtopidikkeen ympä-

2. Kanna laitetta kantokahvasta.

3. Ajoneuvossa kuljetettaessa estä laitteen

liukuminen ja kaatuminen kiinnittämällä laite voimassa olevien määräysten mu- kaisesti. Varastointi 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino. Laitetta saa säilyttää vain sisätiloissa. Hoito ja huolto VAARA Sähköiskuvaara Loukkaantumisvaara kosketettaessa säh- köä johtavia osia Kytke laite pois päältä. Irrota verkkopistoke. 몇 VARO Laite käy jälkikäyntiä Jälkikäynnillä käyvien puhaltimien aiheutta- mat vammat Odota ennen huolto- ja korjaustöitä, kun- nes puhaltimet ovat täysin pysähtyneet.

1. Tarkasta puhaltimen ristikon likaisuus

päivittäin ja puhdista se tarvittaessa.

2. Puhdista laitteen pinta kostealla liinalla.

Ohjeet häiriötilanteissa VAARA Sähköiskuvaara Loukkaantumisvaara kosketettaessa säh- köä johtavia osia Kytke laite pois päältä. Irrota verkkopistoke. 몇 VARO Laite käy jälkikäyntiä Jälkikäynnillä käyvien puhaltimien aiheutta- mat vammat Odota ennen huolto- ja korjaustöitä, kun- nes puhaltimet ovat täysin pysähtyneet. Puhallin ei käynnisty

1. Tarkista pistorasia ja virran syötön sula-

2. Tarkista laitteen verkkojohto ja verkko-

3. Kytke laite päälle.

Asiakaspalvelu Jos vikaa ei voida korjata, toimita laite tar- kastettavaksi asiakaspalveluun. OFF Pois päältä 3 Maksimiteho 2 Keskiteho 1 Minimiteho46 Suomi Takuu Jokaisessa maassa ovat voimassa vastaa- van myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilme- nevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään val- tuutettuun asiakaspalveluun. (Osoite, katso takasivu) Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. EU-vaatimustenmukaisuus- vakuutus Täten vakuutamme, että jäljempänä kuvat- tu kone vastaa suunnittelultaan ja raken- teeltaan sekä meidän markkinoille tuoma- namme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos ko- netta muutetaan ilman meidän hyväksyn- täämme, tämän vakuutuksen voimassaolo raukeaa. Tuote: Puhallin Tyyppi: AB 20 Ec Sovellettavat EU-direktiivit 2006/42/EY 2014/30/EU Sovelletut yhdenmukaistetut standardit EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 60335–1 EN 60335-2-80 EN 61000–3–2: 2014 EN 61000–3-3: 2013 EN 62233: 2008 EN ISO 12100: 2010 Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokun- nan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: [phone] Faksi: [phone] Winnenden, 2018/08/01 Sähköliitäntä Jännite V 220-

Taajuus Hz 50 Vaihe ~ 1 Mitat ja painot Tyypillinen käyttöpaino kg 7,1 Pituus mm 376 Leveys mm 353 Korkeus mm 370 Laitteen tehotiedot Teho W 120 Ilmamäärä (maks.) m

/h 1200 Kierrosluku 1/min 1450 Virtausnopeus m/s 12 Määritetyt arvot Äänenpainetaso L

dB(A) 67 Epävarmuus K

dB(A) 1 Verkkokaapeli H05RN-F mm
