BRUKSANVISNING AB 20 Ec Kärcher

1. Slå av apparatet.

• Kabellengde (EU) m 7,5 Chairman of the Board of Management Director Regulatory Affairs & CertificationSvenska 39 Innehåll Allmän information Läs igenom och följ denna ori- ginalbruksanvisning innan du använder maskinen för första gången. Spa- ra originalbruksanvisningen för senare bruk eller för nästa ägare. Om inte bruksanvisningen och säker- hetsinformationen beaktas kan det upp- stå skador på maskinen och risker för användaren och andra personer. Informera försäljaren omgående om transportskador uppstått. Kontrollera vid uppackningen att inga till- behör saknas eller är skadade. Ändamålsenlig användning Den här fläkten är avsedd för torkning av golv, väggar och tak samt våtrengjorda mattor/heltäckningsmatttor. Maskinen är endast avsedd för yrkes- mässig användning. All annan användning betraktas som ej av- sedd. Tillverkaren ansvarar inte för skador som orsakats av sådan användning; an- vändaren bär ensam ansvaret. Miljöskydd Förpackningsmaterialen kan återvin- nas. Avfallshantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinnings- bara material och komponenter såsom engångsbatterier, uppladdningsbara batte- rier och olja, som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nöd- vändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om ämnen finns på: www.kaercher.com/REACH Tillbehör och reservdelar Använd endast originaltillbehör och origi- nalreservdelar, så att en säker och stör- ningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Symboler på maskinen Risknivåer FARA Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall. 몇 VARNING Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döds- fall. 몇 FÖRSIKTIGHET Varnar om en möjligen farlig situation som kan leda till lättare personskador. OBSERVERA Varnar om en möjligen farlig situation som kan leda till materiella skador. Allmän information p. 39
• Ändamålsenlig användning p. 39
• Miljöskydd p. 39
• Tillbehör och reservdelar p. 39
• Symboler på maskinen p. 39
• Risknivåer p. 39
• Säkerhetsinformation p. 40

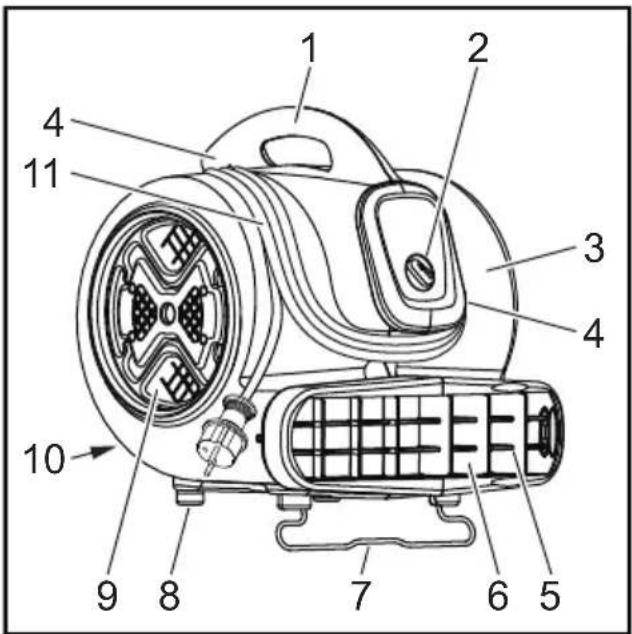

• Maskinbeskrivning p. 40
• Manövrering p. 40
• Transport p. 41
• Förvaring p. 41
• Skötsel och underhåll p. 41
• Hjälp vid störningar p. 41
• Garanti p. 42
• Tekniska data EU-försäkran om överensstämmelse. 42 Skaderisk! Varning för farlig elek- trisk spänning.40 Svenska Säkerhetsinformation FARA Ta aldrig i nätkontakten eller maskinen med våta händer. Kontrollera nätkabeln regelbundet avseende skador, t.ex. sprickbildning eller åldersskador. Om nätkabeln är skadad måste den bytas ut före fortsatt användning. Det är inte tillå- tet att göra några ändringar på maskinen. 몇 VARNING Använd endast maskinen enligt bestämmelserna. Ta hänsyn till loka- la förhållanden när du arbetar med maski- nen och var försiktig när folk befinner sig i närheten, framför allt barn. Maskinen får endast användas av personer som instrue- rats i hur den fungerar eller tydligt visat att de klarar av att hantera den och uttryckli- gen fått uppdraget att använda den. Ma- skinen får inte användas av personer med nedsatt fysisk, sensorisk eller mental för- måga eller med begränsad kunskap och er- farenhet. Håll uppsikt över barn för att vara säker på att de inte leker med maski- nen. Maskinen får inte användas av barn. 몇 FÖRSIKTIGHET Lämna aldrig ma- skinen utan uppsikt så länge som den är i drift och nätkontakten inte är urdragen. Kontrollera före varje användning att ma- skinen och dess arbetsanordningar befin- ner sig i ett oklanderligt tillstånd och kontrollera driftssäkerheten. Använd inte maskinen om tillståndet inte är perfekt. Undvik faror genom att endast låta god- känd kundtjänst genomföra reparationer och montering av reservdelar. OBSERVERA Maskinen får inte använ- das eller ställas ner utomhus. Maskinbeskrivning 1 Bärhandtag 2 Maskinens strömbrytare 3 Maskinhuset 4 Kabelförvaring 5 Fläktgaller på lufutsläppet 6 Luftutsläpp 7 Utfällbar fot 8 Gummifot 9 Luftinsläpp 10 Typskylt 11 Nätkabel Manövrering FARA Virvelrörelse hos gaser och damm Brand- och explosionsrisk Använd inte maskinen i närheten av an- tändliga gaser och explosivt damm. FARA Förgiftning på grund av rökgas Rökgas som sugs upp förorenar omgiv- ningen. Använd inte maskinen i närheten av öppen eld. Undvik avgasutsläpp i närheten av luftin- släppet. 몇 VARNING Skador på grund av kraftig sugeffekt Maskinen genererar en kraftig sugeffekt på luftinsläppet, vilket kan leda till att föremål, klädesplagg eller hår sugs in. Håll dig på avstånd från luftinsläppet. p. 42

11Svenska 41 몇 VARNING Skador på grund av kraftig luftström- ning Maskinen genererar en kraftig sugeffekt på luftströmningen, vilket kan leda till att före- mål som sugs in med hög hastighet slung- as omkring. Håll dig på avstånd från luftutsläppet. Hänvisning Vidta lämpliga åtgärder för att undvika att maskinen börjar vandra på hala golv. Hänvisning Var noga med att fläktgallren är fria vid upp- ställning av maskinen.

1. Öppna dörrar och fönster så mycket som

möjligt för att förbättra ventilationen. Ställa upp och rikta maskinen

1. Placera maskinen så att den står stadigt

på ett jämnt underlag och rikta in den.

2. Fäll ut den utfällbara foten vid behov.

1. Stäng av maskinen.

2. Dra ur nätkontakten.

Transport 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport.

1. Linda nätkabeln runt kabelförvaringen.

ras enligt gällande riktlinjer så att den inte kan halka och välta. Förvaring 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid förvaring. Maskinen får endast lagras inomhus. Skötsel och underhåll FARA Risk för elektriska stötar Skador vid beröring av strömförande delar Stäng av maskinen. Dra ut nätkontakten. 몇 FÖRSIKTIGHET Maskinen går på eftergång Personskador på grund av att fläkten går på eftergång Vänta tills fläkten har stannat helt innan några underhållsarbeten eller reparationer utförs.

1. Kontrollera dagligen om fläktgaller är

smutsiga och rengör dem vid behov.

2. Torka av utsidan på maskinen regelbun-

det med en fuktig trasa. Hjälp vid störningar FARA Risk för elektriska stötar Skador vid beröring av strömförande delar Stäng av maskinen. Dra ut nätkontakten. 몇 FÖRSIKTIGHET Maskinen går på eftergång Personskador på grund av att fläkten går på eftergång Vänta tills fläkten har stannat helt innan några underhållsarbeten eller reparationer utförs. Fläkten går inte

1. Kontrollera eluttaget och strömförsörj-

2. Kontrollera apparatens nätkabel och

Kundservice Om felet inte kan åtgärdas måste enheten kontrolleras av kundservice. OFF Av 3 Maximal effekt 2 Medeleffekt 1Minimal effekt42 Svenska Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade dist- ributörer. Eventuella fel på maskinen repa- reras utan kostnad inom garantifristen, un- der förutsättning att det orsakats av ett ma- terial- eller tillverkningsfel. I frågor som gäl- ler garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Tekniska data Med förbehåll för tekniska ändringar. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven ma- skin genom sin utformning och konstruk- tionstyp samt i det utförande som mark- nadsförs av oss uppfyller gällande grund- läggande säkerhets- och hälsokrav i EU-di- rektivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har god- känts av oss. Produkt: Fläkt Typ: AB 20 Ec Gällande EU-direktiv 2006/42/EG 2014/30/EU Tillämpade harmoniserade standarder EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 60335–1 EN 60335-2-80 EN 61000–3–2: 2014 SS-EN 61000-3-3: 2013 EN 62233: 2008 EN ISO 12100: 2010 Tillämpade nationella standarder

Undertecknande agerar på uppdrag av och med styrelsens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: [phone] Fax: [phone] Winnenden, 2018/08/01 Elanslutning Spänning V 220-

Frekvens Hz 50 Fas ~ 1 Mått och vikter Typisk arbetsvikt kg 7,1 Längd mm 376 Bredd mm 353 Höjd mm 370 Effektdata maskin Effekt W 120 Luftmängd (max.) m

/h 1200 Varvtal 1/min 1450 Flödeshastighet m/s 12 Fastställda värden Ljudtrycksnivå L
