SCBI9000BK - Jumelles NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelle monoculaire de vision nocturne
Marque	Nedis
Modèle	SCBI9000BK
Dimensions (L x l x H)	190 x 83 x 56 mm
Poids	345 g
Alimentation	3 piles AA (1,5 V, non incluses)
Zoom optique	5x
Zoom numérique	3x
Autonomie	Environ 6 heures
Distance de vision (obscurité totale)	100 - 150 m
Résolution photo	0,3 MP
Résolution vidéo	640 x 480 pixels
Stockage	Carte microSD (4 à 32 Go, classe 10, non incluse)
Connexions	Mini USB, sortie AV 3,5 mm
Éclairage infrarouge	9 niveaux réglables
Mise au point minimale	57 mm
Diamètre de l'objectif	32 mm
Champ de vision	87/1000 mm
Entretien	Nettoyer uniquement l'extérieur avec un chiffon sec. Ne pas nettoyer l'intérieur.
Sécurité	Ne pas exposer à l'eau ou à une lumière intense. Ne pas regarder directement le soleil. Réparation par technicien qualifié uniquement.
Pièces principales	Couvercle objectif, bague mise au point, dragonne, boutons, lentille oculaire, bague dioptrique, illuminateur IR, rail Picatinny, monture trépied, ports, couvercle piles
Garantie	Se référer aux conditions de garantie Nedis

FOIRE AUX QUESTIONS - SCBI9000BK NEDIS

Quel type de piles utiliser ?

Le produit utilise 3 piles AA de 1,5 V, non incluses. Respectez la polarité (+/-) lors de l'installation.

Comment allumer l'appareil ?

Appuyez sur le bouton d'alimentation. Regardez à travers la lentille oculaire : l'écran s'allume. Vérifiez les piles si l'écran reste éteint.

Puis-je utiliser l'appareil en plein jour ?

Non, protégez l'appareil d'un éclairage excessif. Ne l'utilisez pas à la lumière du jour et ne dirigez pas vers une source lumineuse vive.

Comment prendre une photo ?

En mode observation, appuyez sur le bouton d'alimentation pour prendre une photo. Les photos sont sauvegardées sur une carte microSD (non incluse).

Comment enregistrer une vidéo ?

Appuyez sur le bouton mode pour passer en mode vidéo, puis appuyez sur le bouton d'alimentation pour démarrer l'enregistrement. Appuyez à nouveau pour arrêter.

Quelle carte mémoire est recommandée ?

Utilisez une carte microSD de 4 à 32 Go, classe 10, pour assurer un enregistrement fluide.

Comment régler la mise au point ?

Tournez la bague de mise au point pour ajuster la distance. Tournez la bague dioptrique pour régler la sensibilité à la lumière.

Que faire si l'écran ne s'allume pas ?

Vérifiez que les piles sont installées correctement et qu'elles sont chargées. Remplacez-les si nécessaire.

Comment supprimer des fichiers ?

Passez en mode lecture (appuyez deux fois sur le bouton mode), sélectionnez le fichier, maintenez le bouton mode enfoncé, choisissez 'Yes' et confirmez.

L'appareil peut-il être monté sur un trépied ?

Oui, grâce au rail Picatinny et à la monture de trépied intégrés.

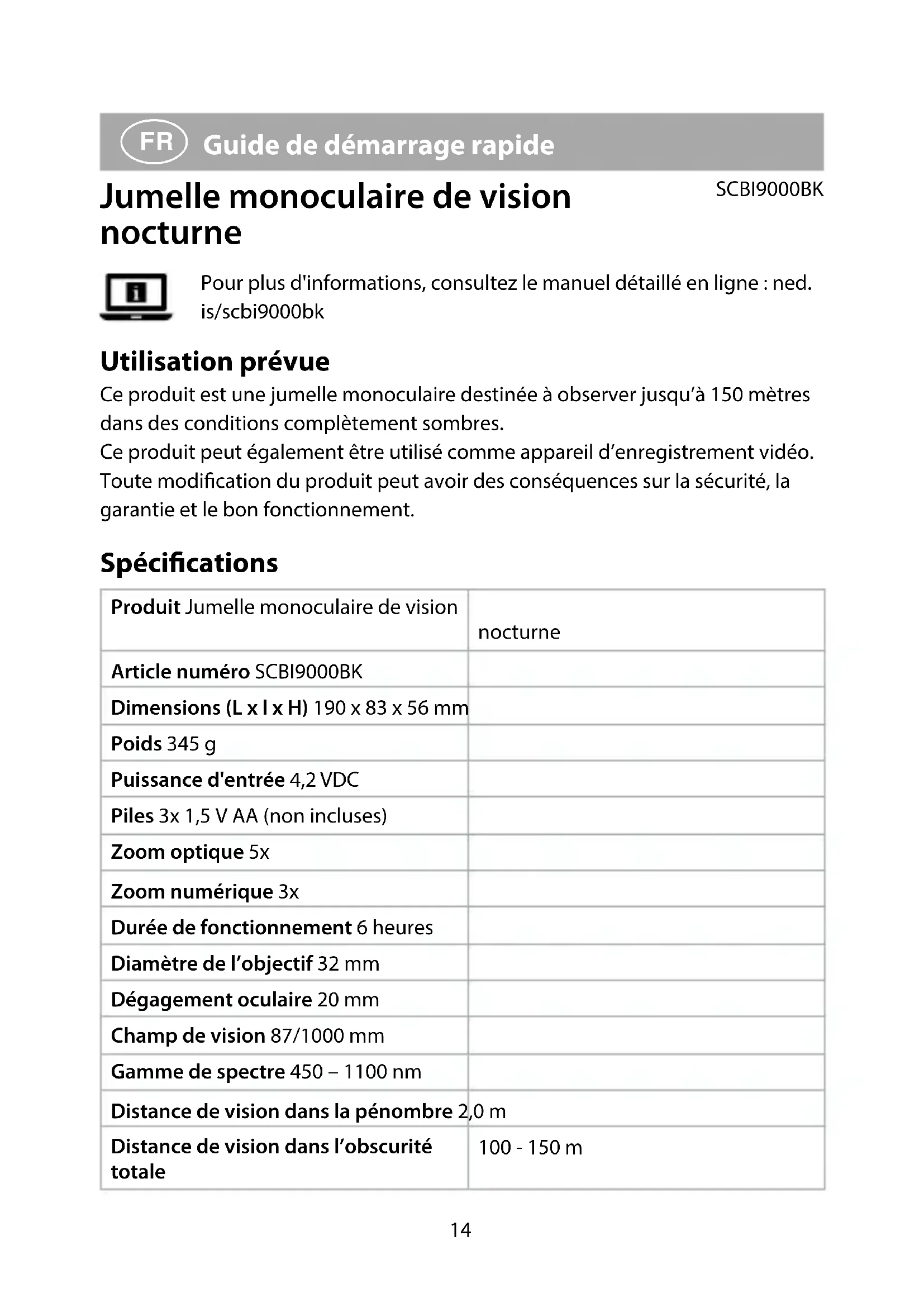

MODE D'EMPLOI SCBI9000BK NEDIS

FR Guide de démarrage rapide 14

NL Snelstartgids 19

Pour plus d'informations, consultez le manuel détaillé en ligne : ned. is/scbi9000bk

Utilisation prévue

Ce produit est une jumelle monoculaire destinée à observer jusqu'à 150 metres dans des conditions complètementsons.

Ce produit peut également être utilisé comme apparéil d'enregistrement video. Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Specifications

Produit Jumelle monoculaire de vision	nocturne
Article numéro SCBI9000BK
Dimensions (L x l x H) 190 x 83 x 56 mm
Poids 345 g
Puisance d'entrée 4,2 VDC
Piles 3x 1,5 V AA (non incluses)
Zoom optique 5x
Zoom numérique 3x
Durée de fonctionnement 6 heures
Diamètre de l'objectif 32 mm
Dégagement oculaire 20 mm
Champ de vision 87/1000 mm
Gamage de spectre 450 – 1100 nm
Distance de vision dans la pénome 2,0 m
Distance de vision dans l'obscurité totale	100 - 150 m
Éclairage de travail minimum 0,001 Lux
Réglage de l'éclairage infrarouge 9 niveaux
Distance de mise au point 57 mm
Résolution video 640 x 480 pixels
Résolution photo 0.3 MP
Carte microSD 4 - 32 GB (Classe 10) (non incluse)
Connexions Mini USB, 3,5 mm Sortie AV

Pièces principales (image A)

1 Couvercle de I'objectif
2 Bague de mise au point
3 Dragonne
Bouton Bas
5 Bouton haut
6 Bouton mode
7 Bouton d'alimentation
8 Marque dioptrique
9 Lentille oculaire

10 Bague dioptrique
11 Illuminateur auxiliaire
12 Rail Picatinny
Monture de trépied
14 Port mini USB
15 Port de transmission video
16 Emplacement pour carte micro SD
17 Couvercle des piles

Symbols (image B)

1 Indicateur de niveau de batterie
2 Indicateur de modeamera

Stockage disponible pour les photos ou la vente
4 Indicateur de carte microSD

Consignes de sécurité

ARTISSEMENT

Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et leprésent document pour référence ultérieure.
- Utilisez le produit uniquement comme décrit dans le present document.
- Ne pas utiliser le produit si une piece est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
- Ne pas laisser tomber le produit et éviter de le cogner.
- Ne pas exposer le produit à l'eau ou à l'humidité.
- Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.

• Protégéz le produit d'un éclairage excessif. Ne pas utiliser le produit à la lumière du jour. Ne pas diriger le produit vers une source de lumière vivie. Cela peut endommager votre produit.
• N'alimentez le produit qu'avac la tension correspondant aux inscriptions figurant sur le produit.
• Essuyez les bornes de la batterie avec un chiffon propre et sec si elles sont sales.
• Les piles non rechargeables ne doivent pas etre recharges.
• Ne pas court-circuiter une batterie.
• Les enfants de moins de 8 ans doivent être tenus à l'écart.
• Le nettoyage et la maintenance par l'utilisateur ne doit pas etre effectués par des enfants sans surveillance.
  Assurez-vous de faire correspondre les repères de polarité (+) et (-).
• Ne pas nettoyer l'intérieur du produit.
• Pour des informations plus détaillées sur l'élimination de votre batterie usagée, consultez les règles et réglementations locales pour connaître les instructions relatives à une élimination correcte.

Configurer le produit

1. Enlevez le couvercle de la batterie A 17.
2. Insérez 3 piles de type AA (non incluses) dans le compartment à piles. Assurez-vous que la polarité des piles (+/-) corresponde aux marques de polarité à l'intérieur du compartment à piles.
3. Si vous souhaitez enregistrer des photos ou des videos, insérez une carte microSD de 4 à 32 Go de classe 10 dans la fente pour carte microSD A 16.
4. Remettez
5. Appuyez sur le bouton d'alimentation A ⑦.
   Regardez à travers la lentille oculaire A ⑨. L'écran s'allume.

Si l'écran ne s'allume pas, vérifie si les piles sont charges et correctement installées.

Utiliser le produit

La pluie, le brouillard, la neige ou la fumée peuvent influencer négativement la distance de visualisation et la qualité de l'image.

1. Enlevez le couvercle de l'objectif A 1. Laissez le couvre-lentille A 1 installé pendant la journée.
2. Appuyez sur A pourmettreleproduitsous tension.

Le produit démarre en mode observation.

1. Regardez à travers la lentille oculaire A 9
2. Tournez la bague dioptrique A 10 pour régler la sensibilité à la lumière.
3. Tournez la bague de mise au point A ② pour régler la distance de mise au point.
4. Appuyez sur les boutons haut et bas A 4 5 pour ajuster le zoom numérique.
   Dans des environnementssons,la lampe infrarouge s'allume automatiquement.
   L'objet est équisé d'un filtré optique. Retirez le filtré optique dans des conditions de faible luminosité.

Faire des photos

Le produit n'a pas de stockage interne. Les photos ne peuvent etre sauvegardées que sur une carte microSD (non incluse).

1. Appuyez sur A 7 lorsque le produit est en mode observation pour prendre une photo.

Faire des videos

Le produit n'a pas de stockage interne. Les videos ne peuvent etre sauvegardées que sur une carte microSD (non incluse).

1. Appuyez sur A 6 pour passer au mode video.
2. Appuyez sur A pour commencer l'enregistrement.
3. Appuyez sur A pour arrêté et sauvégarder l'enregistrement.

Visualiser des photos et vidés

1. Appuyez deux fois sur A pour passer au mode lecture.
2. Appuyez sur A 4 ou A 5 pour parcourir les fichiers stockés.
3. Pendant la lecture video, appuyez sur A ⑦ pour démarrer et suspendre la lecture.

Supprimer des photos et vidés

1. Appuyez deux fois sur A pour passer au mode lecture.
2. Appuyez et maintenez A 6 sur le fichier que vous souhaitez supprimer.
3. Appuyez sur A 4 ou A 5 pour selectionner Yes.
4. Appuyez sur A pour confirmer.

Réglage de la luminosité de l'écran

1. Appuyez et maintenez A 6 pour entrer dans les paramètres.
2. Appuyez sur A 6 pour selectionner le réglage de luminosité de l'écran.
3. Appuyez sur A 4 ou A5 pour ajuster la luminosité de l'écran. Sélectionnez le niveau 1-9.
4. Appuyez sur A pour confirmer.
   Le produit returne au mode observation au bout de 5 secondes d'inactivité.

Paramètres de lampe infrarouge

Le produit est équipé d'une lampe infrarouge A11 pour une visibilité accrue dans des environnementssombres. Par défaut, A11 s'allume automatiquement dans des environnementssombres. Vous pouvez également régler A11 en mode manuel pour l'allumer et I'eteindre manuellement.

Si la lampe infrarouge est allumée, le niveau de luminosité est indiqué sur l'écran.

Utiliser A 11 en mode manuel :

1. Appuyez et maintenez A 6 pour entrer dans les paramètres.
2. Appuyez sur A 6 pour selectionner le réglage de luminosité de la lampe infrarouge.
3. Appuyez sur A 4 ou A 5 pour ajuster la luminosité de la lampe infrarouge.
4. Appuyez sur A 6 pour confirmer.

Le produit returne au mode observation au bout de 5 secondes d'inactivité.

Réglage de l'heure et de la date

1. Appuyez et maintenez A 6 pour entrer dans les paramètres.
2. Appuyez sur A 6 pour selectionner le réglage de l'heure.
3. Appuyez sur A 4 ou A5 pour changer la valeur entre les flèches.
4. Appuyez sur A pour selectionner la valeur suivante.
5. Àpès avoir régèle tous les chiffres, appuyez sur A 7 confirmer.

Connector le produit à un écran externe

1. Branchez un cable sur le port de transmission video A 15.
2. Branchez l'autre extrémité du cable à un écran externe.

Mettre le produit hors tension

Appuyez et maintenez A7 pendant 3 secondes pour arreter le produit.

Lorsque le produit n'est pas en mode d'enregistrement ou de lecture video, le produit s'arrête automatiquement au bout de 3 minutes d'inactivité.
