BRUKSANVISNING SCBI9000BK NEDIS

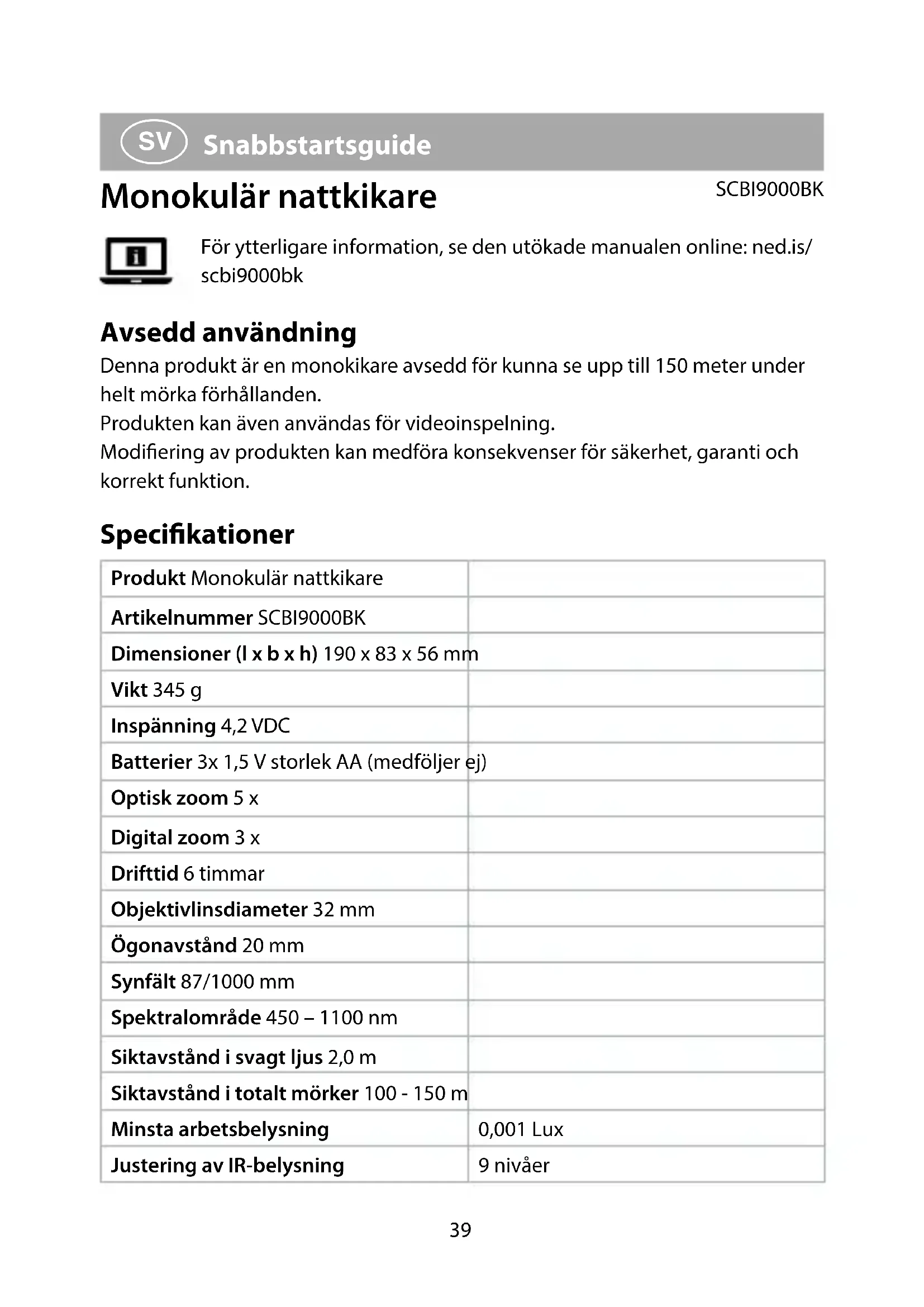

Snabbstartsguide Monokulär nattkikare SCBI9000BK För ytterligare information, se den utökade manualen online: ned.is/ scbi9000bk Avsedd användning Denna produkt är en monokikare avsedd för kunna se upp till 150 meter under helt mörka förhållanden. Produkten kan även användas för videoinspelning. Modiering av produkten kan medföra konsekvenser för säkerhet, garanti och korrekt funktion. Specikationer Produkt Monokulär nattkikare Artikelnummer SCBI9000BK Dimensioner (l x b x h) 190 x 83 x 56 mm Vikt 345 g Inspänning 4,2 VDC Batterier 3x 1,5 V storlek AA (medföljer ej) Optisk zoom 5 x Digital zoom 3 x Drifttid 6 timmar Objektivlinsdiameter 32 mm Ögonavstånd 20 mm Synfält 87/1000 mm Spektralområde 450 – 1100 nm Siktavstånd i svagt ljus 2,0 m Siktavstånd i totalt mörker 100 - 150 m Minsta arbetsbelysning 0,001 Lux Justering av IR-belysning 9 nivåer40 Fokuslängd 57 mm Videoupplösning 640 x 480 pixlar Bildupplösning 0.3 MP Micro-SD-kort 4 - 32 GB (Klass 10) (ingår inte) Anslutningar Mini USB, 3,5 mm AV-utgång Huvuddelar (bild A) 1 Objektivets linsskydd 2 Fokusring 3 Handledsrem 4 Ned-knapp 5 Upp-knapp 6 Lägesknapp 7 Kraftknapp 8 Dioptrivärde 9 Okularlins q Dioptriring w Hjälpbelysning e Picatinnyskena r Stativfattning t Mini USB-port y Videoöverföringsport u Fack för micro SD-kort i Batterilock Symboler (bild B) 1 Batteriindikator 2 Indikator för kameraläge 3 Tillgänglig lagring för bilder och video 4 Micro-SD-kortindikator Säkerhetsanvisningar

• Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.

• Använd produkten endast enligt anvisningarna i detta dokument.

• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.

• Tappa inte produkten och skydda den mot slag.

• Exponera inte produkten till vatten eller fukt.

• Denna produkt får, för att minska risken för elchock, endast servas av en kvalicerad underhållstekniker.

• Skydda produkten från starkt ljus. Använd inte produkten i dagsljus. Rikta inte produkten mot en stark ljuskälla. Det kan leda till att din produkt skadas.

• Produkten får endast anslutas till den på produkten angivna nätspänningen.41

• Torka batteriets anslutningar med en ren trasa om de är smutsiga.

• Icke laddningsbara batterier får inte laddas.

• Kortslut inte ett batteri.

• Barn yngre än 8 år ska hållas på avstånd.

• Rengöring och användarunderhåll får inte utföras av barn om de inte står under uppsikt.

• Säkerställ att de är rättvända i enlighet med polaritetsmarkeringarna (+) och

• Rengör inte produktens insida.

• För ytterligare detaljer om bortskaning av ditt uttjänta batteri, kontrollera lokala bestämmelser och förordningar angående korrekt bortskaning. Att ställa in produkten

1. Avlägsna batterilocket A

2. Sätt i tre (3) st. typ AA-batterier (medföljer inte) i batterifacket. Försäkra dig

om att batteripolariteterna (+/-) motsvarar polaritetsmarkeringarna inuti batterifacket.

3. Om du önskar spara bilder eller videor, sätt i ett 4-32 Gb Klass 10 microSD-

kort i microSD-kortfacket A

5. Tryck på strömknappen A

Om skärmen inte tänds, kontrollera om batterierna är laddade och har satts i korrekt. Att använda produkten

Regn, dimma, snö eller rök kan ha en negativ påverkan på siktavstånd och bildkvalitet.

1. Avlägsna objektivets linsskydd A

Låt linsskyddet sitta A

för att slå på produkten.

Produkten startar upp i observationsläge.

för att justera ljuskänsligheten.

för att justera fokusavståndet.

6. Tryck på upp- och nerknapparna A

för att justera den digitala zoomen.

Den infraröda lampan tänds automatiskt i mörka miljöer.42

Objektivet har ett optiskt lter. Avlägsna det optiska ltret vid svaga ljusförhållanden. Ta bilder

Produkten har ingen egen lagring. Bilder kan endast sparas på ett microSD- kort (ingår inte).

när produkten benner sig observationsläge för att ta en bild. Spela in video

Produkten har ingen egen lagring. Videor kan endast sparas på ett microSD- kort (ingår inte).

för att börja spela in.

för att stoppa och spara inspelningen. Titta på foton och videor

1. Tryck två gånger på A

för uppspelningsläge.

för att bläddra i lagrade ler.

3. Under videouppspelning tryck på A

för att starta och pausa uppspelning. Radera foton och videor

1. Tryck två gånger på A

för uppspelningsläge.

intryckt på len som du önskar radera.

för att bekräfta. Justera skärmens ljusstyrka

1. Tryck in och håll A

intryckt för inställningar.

för inställning av skärmens ljusstyrka.

för att justera skärmens ljusstyrka. Välj nivå 1-9.

Produkten återgår till observationsläge efter 5 sekunder utan aktivitet. Inställningar för infraröd lampa Produkten är utrustad med en infraröd lampa A

för ökad sikt i mörka miljöer. Som standard tänds A

automatiskt i mörka miljöer. Du kan även ställa in A

på manuellt läge för att manuellt slå på och stänga av.

Om den infraröda lampan är tänd, visas ljusstyrkan på skärmen.43 Använda A i manuellt läge:1. Tryck in och håll A intryckt för inställningar.2. Tryck på A för att välja önskad ljusstyrka för den infraröda lampan.3. Tryck på A eller A för att justera den infraröda lampans ljusstyrka.4. Tryck på A för att bekräfta. Produkten återgår till observationsläge efter 5 sekunder utan aktivitet. Ställa in tid och dag

1. Tryck in och håll A

intryckt för inställningar.2. Tryck på A för att välja tidsinställning.3. Tryck på A eller A för att ändra värdet mellan pilarna.4. Tryck på A för att välja nästa värde.5. Efter att ha ställt in alla siror, tryck på A för att godkänna. Ansluta produkten till en extern skärm

1. Anslut kabel till videoöverföringsporten A

2. Anslut kabelns andra ände till en extern skärm.

Att stänga av produkten Tryck på och håll A intryckt i 3 sekunder för att stänga av produkten. När produkten inte står i videoinspelnings- eller uppspelningsläge, stänger produkten automatiskt av efter 3 minuters inaktivitet.
