HASZNÁLATI ÚTMUTATÓ SCBI9000BK NEDIS

Gyors beüzemelési útmutató 58

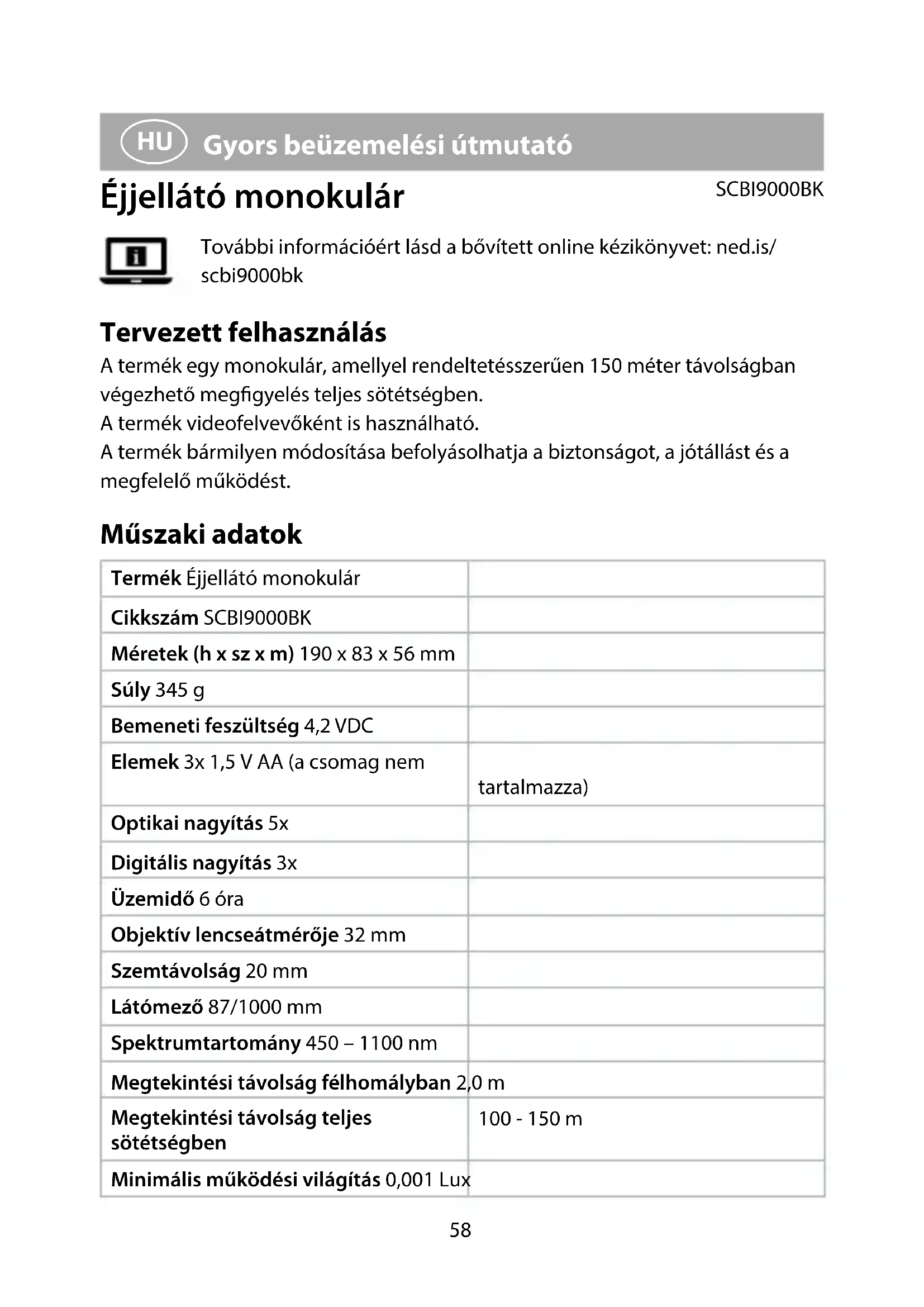

Gyors beüzemelési útmutató Éjjellátó monokulár SCBI9000BK További információért lásd a bővített online kézikönyvet: ned.is/ scbi9000bk Tervezett felhasználás A termék egy monokulár, amellyel rendeltetésszerűen 150 méter távolságban végezhető meggyelés teljes sötétségben. A termék videofelvevőként is használható. A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést. Műszaki adatok Termék Éjjellátó monokulár Cikkszám SCBI9000BK Méretek (h x sz x m) 190 x 83 x 56 mm Súly 345 g Bemeneti feszültség 4,2 VDC Elemek 3x 1,5 V AA (a csomag nem tartalmazza) Optikai nagyítás 5x Digitális nagyítás 3x Üzemidő 6 óra Objektív lencseátmérője 32 mm Szemtávolság 20 mm Látómező 87/1000 mm Spektrumtartomány 450 – 1100 nm Megtekintési távolság félhomályban 2,0 m Megtekintési távolság teljes sötétségben

Minimális működési világítás 0,001 Lux59 IR-világítás beállítása 9 szint Gyújtótávolság 57 mm Videofelbontás 640 x 480 pixel Színmélység 0.3 MP MicroSD kártya 4 – 32 GB (10-es osztály) (nem tartozék) Csatlakoztathatóság Mini USB, 3,5 mm AV kimenet Fő alkatrészek (A kép) 1 Objektívlencse-takarókupak 2 Fókuszbeállító gyűrű 3 Csuklópánt 4 Le gomb 5 Fel gomb 6 Üzemmód gomb 7 Be-/kikapcsoló gomb 8 Dioptriajelölés 9 Szemlencse q Dioptriabeállító gyűrű w Segédvilágítás e Picatinny sín r Állványrögzítő t Mini USB port y Videoátviteli aljzat u Micro SD-kártya foglalata i Elemtartó rekesz fedele Szimbólumok (B kép) 1 Akkumulátor töltöttségi szint kijelző 2 Kamera üzemmód jelzőfénye 3 Fotók vagy videofelvételek tárolásához elérhető memória 4 MicroSD kártya jelzőfénye Biztonsági utasítások

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a dokumentumban leírt módon használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.

• Ne ejtse le a terméket és kerülje az ütődést.

• Óvja a terméket víztől vagy nedvességtől.

• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.60

• Óvja a terméket a túl erős fénytől. Ne használja a terméket nappali fényben. Ne irányítsa a kamerát erős fényforrásra. Ez kárt tehet a termékben.

• A terméket kizárólag a terméken szereplő jelzésnek megfelelő elektromos feszültséggel lehet táplálni.

• Ha az akkumulátor pólussarui szennyezettek, törölje le őket egy tiszta, száraz kendővel.

• Ne próbálja meg újratölteni a nem újratölthető elemeket.

• Ne zárja rövidre az akkumulátort.

• 8 évesnél atalabb gyermekektől távol tartandó.

• Gyermekek ne végezzék a készülék tisztítását és karbantartását felügyelet nélkül.

• Ügyeljen a (+) és (-) polaritásjelölések egyezésére.

• Ne tisztítsa meg az eszköz belsejét.

• A használt akkumulátor ártalmatlanítására vonatkozó részletesebb információkkal kapcsolatban ellenőrizze a helyes ártalmatlanításra vonatkozó útmutatásokat a helyi jogszabályokban és előírásokban. A termék üzembe helyezése

1. Vegye le az akkumulátorburkolatot A

2. Helyezze be 3 darab AA típusú akkumulátort (nem tartozék) az

akkumulátorrekeszbe. Ügyeljen arra, hogy az akkumulátor polaritása (+/-) megfeleljen az akkumulátorrekeszben lévő polaritásjelölésnek.

3. Ha szeretné menteni a fotóit vagy videofelvételeit, akkor helyezzen egy 4–32

GB-os, 10-es osztályú microSD kártyát a microSD kártya nyílásába A

4. Tegye vissza az A

5. Nyomja meg a tápellátás gombját A

Nézzen a szemlencsébe A

. A képernyő világítása bekapcsol.

Ha a képernyő világítása nem kapcsol be, akkor ellenőrizze, hogy fel vannak-e töltve az akkumulátorok, és hogy helyesen vannak-e behelyezve. A termék használata

Az eső, a hó vagy a füst csökkentheti a megtekintési távolságot és a képminőséget.

1. Távolítsa el az objektívlencse takarókupakját A

Nappal hagyja a helyén a lencstakarót A

gombot a termék bekapcsolásához.

A termék meggyelő üzemmódban kapcsol be.61

3. Nézzen a szemlencsébe A

4. A fényérzékenység beállításához forgassa el a dioptriabeállító gyűrűt A

5. A fókusztávolság beállításához forgassa el a fókuszbeállító gyűrűt A

6. A digitális nagyítás beállításához nyomja meg a fel és a le gombot A

Sötétben az infravörös lámpa automatikusan bekapcsol.

A tárgylencse optikai szűrővel van felszerelve. Gyenge fényviszonyok között távolítsa el az optikai szűrőt. Fényképezés

A termék nem rendelkezik belső memóriával. Fotók csak microSD kártyára menthetők (nem tartozék).

1. A termék meggyelő üzemmódjában fotó készítéséhez nyomja meg az A

gombot. Videofelvételek készítése

A termék nem rendelkezik belső memóriával. Videofelvételek csak microSD kártyára menthetők (nem tartozék).

1. A videó üzemmód megnyitásához nyomja meg az A

2. A felvétel elindításához nyomja meg az A

3. A felvétel leállításához és mentéséhez nyomja meg az A

gombot. Fotók és videofelvételek megtekintése

1. A lejátszási mód megnyitásához nyomja meg az A

2. A tárolt fájlok közötti kereséshez nyomja meg az A

3. Videolejátszás közben a lejátszás elindításához és szüneteltetéséhez nyomja

gombot. Fotók és videofelvételek törlése

1. A lejátszási mód megnyitásához nyomja meg az A

2. Nyomja meg hosszan az A

gombot a törölni kívánt fájlon.

gombot a Yes (Igen) lehetőség kiválasztásához.

gombot a megerősítéshez. A képerő fényerejének beállítása

1. A beállítások megnyitásához tartsa nyomva az A

2. A képernyő fényerő-beállításainak kiválasztásához nyomja meg az A

3. A képernyő fényerejének beállításához nyomja meg az A

gombot. Válassza ki az 1–9. szintet.

gombot a megerősítéshez.

A termék 5 másodperc tétlenség után automatikusan visszatér a meggyelő üzemmódba. Az infravörös világítás beállításai A termék infravörös lámpával A

van felszerelve a jobb láthatóság érdekében sötétben. Alapértelmezés szerint az A

sötétben automatikusan bekapcsol. Az

manuális üzemmódra is beállítható, és manuálisan be- és kikapcsolható.

Ha bekapcsolja az infravörös lámpát, a fényerőszint kijelzése megjelenik a képernyőn. Az A

használata manuális üzemmódban:

1. A beállítások megnyitásához tartsa nyomva az A

2. Az infravörös lámpa fényerejének beállításához nyomja meg az A

3. Az infravörös lámpa fényerejének beállításához nyomja meg az A

gombot a megerősítéshez.

A termék 5 másodperc tétlenség után automatikusan visszatér a meggyelő üzemmódba. A dátum és idő beállítása

1. A beállítások megnyitásához tartsa nyomva az A

2. Az időbeállítás kiválasztásához nyomja meg az A

3. A nyilak közötti érték módosításához nyomja meg az A

4. A következő érték kiválasztásához nyomja meg az A

5. Az összes szám beállítása után a megerősítéshez nyomja meg az A

gombot. A termék külső monitorhoz történő csatlakoztatása

1. Dugjon be egy kábelt a videoátviteli aljzatba A

2. Csatlakoztassa a kábel másik végét egy külső monitorhoz.

A termék kikapcsolása A termék kikapcsolásához tartsa nyomva az A

gombot 3 másodpercig.63

Ha a termék nincs videofelvételi vagy -lejátszási üzemmódban, akkor a termék 3 perc tétlenség után automatikusan kikapcsol.
