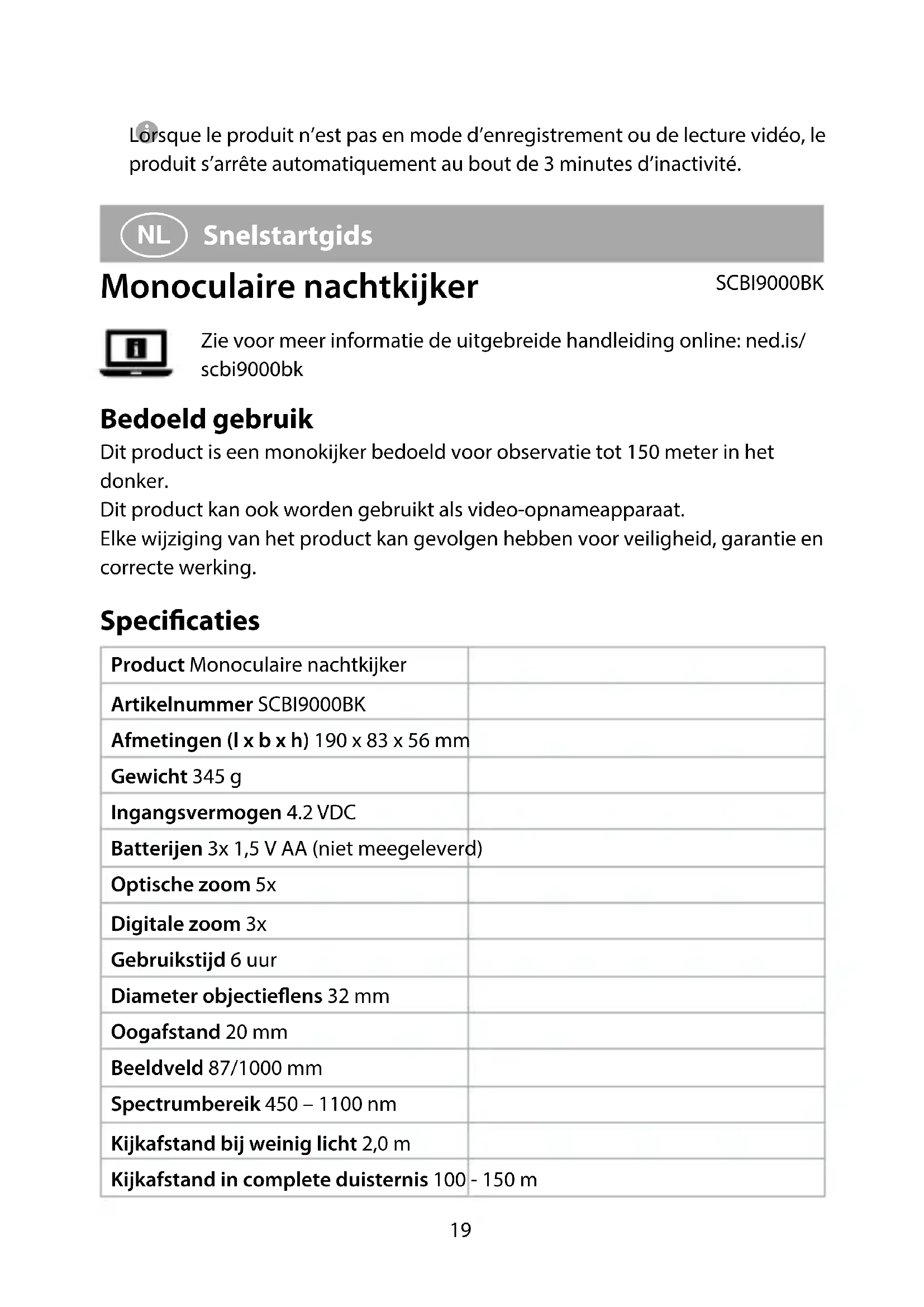

GEBRUIKSAANWIJZING SCBI9000BK NEDIS

Monoculaire nachtkijker

SCBI9000BK

Zie voor meer informatie de uitgebreide handleiding online: ned.is/scbi9000bk

Bedoeld gebruik

Dit product is een monokijker bedoeld voor observatie tot 150 meter in het donker.

Dit product kan ook worden gebruikt als video-opnameapparaat.

Elke wijziging van het product kan gevolgen hebben vooreiligkeit, garantie en correcte werkung.

Specifications

Product Monoculaire nachtkijker
Artikelnummer SCBI9000BK
Afmetingen (I x b x h) 190 x 83 x 56 mm
Gewicht 345 g
Ingangsvermogen 4.2 VDC
Batterijen 3x 1,5 V AA (niet meegeleverd)
Optische zoom 5x
Digitale zoom 3x
Gebruikstijd 6=uur
Diameter objectieflens 32 mm
Oogafstand 20 mm
Beeldveld 87/1000 mm
Spectrumbereik 450 - 1100 nm
Kijkafstand bij weinig Licht 2,0 m
Kijkafstand in complete duisternis 100 - 150 m
Minimum werkverlichting 0,001 Lux
Instelling IR-verlichting 9 niveaus
Brandpuntsafstand 57 mm
Videoresolutie 640 x 480 pixels
Fotoresolutie 0.3 MP
MicroSD-kaart 4 32 GB (klasse 10) (niet meegeleverd)
Aansluitingen Mini USB, 3,5 mm AV-uitgang

Belangrikkste onderdelen (afbeelding A)

1 Objectiefkap
Scherpstelring
3 Handriem
4 Omlaag knop
5 Omhoog knop
Modusknop
7 Aan/uit-knop
8 Dioptrie-markering
9 Oculair

10 Dioptriering
11 Hulpverlichting
12 Picatinny rail
13 Statiefbevestiging
14 Mini USB-poort
15 Video-uitzendpoort
Micro SD-kaartsleuf
17 Batterij deksel

Symbolen (afbeelding B)

1 Batterijniveau-indicator
2 Indicator cameramodus

3 Beschikbare opslagruimte vooroto's of video
4 Indicator microSD-kaart

Veiligheidsvoorschriften

WARSCHUWING

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.
• Gebruik het product alleen zoals in dit document beschreiben.
• Gebruik het product Niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect product onmiddelijk.
• Laat het product Niet vallen en voorkom stoten.

• Stel het product Niet bloot aan water of vocht.

• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.

• Bescherm het product gegen overmatiglicht. Gebruik het product nicht bij daglicht. Richt het product Niet op een felle Lichtbron. Dit kan schade aan het product veroorzaken.
• Het product mag alleen worden gevoed met de spanning die overeenkomt met de marketing op het product.
• Veeg de accuklemmen met een schone, droge doek af als ze vuil zich.
• Niet-oplaadbare batterijen mogen nicht worden opgeladen.
  Maak geen kortsluiting in een accu.
• Kinderenjonger dan 8aar moetenuit de buurt worden gehonden.
• Reinigung en het onderhoud door de gebruiker mogen nicht wordenuitgevoerd door kinderen zonder toezicht.
• Zorg ervoor dat de (+) en (-) polariteitsaanduidingen overeenkomen.
• Reinig de binnenkant van het product Niet.
• Voor verdere informatie over het weggooien van uw oude accu, kijk welke lokale regels en voorschriften er zich voor de juiste verwijdering van afval.

Het product gereedmaken voor gebruik

1. Verwijder het batterijdeksel A 17
2. Plaats 3 batterijen van het type AA (niet meegeleverd) in het batterijvak. Zorg ervoor dat de polariteit (+ / -) van de batterijen overeenkomt met de polariteitsmarkeringen in het batterijvakje.
3. Als u Foto's of video's wilt opslaan, plaats dan een microSD-kaart van 4-32 GB klasse 10 in de microSD-kaartsleuf A 16.
4. Plaats 7 terug.
5. Druk op de 'aan/uit'-knop A 7.

Kijk door het oculair A9. Het schermlicht op.

Als het scherm Niet oplicht, controlleren dan of de batterijen zijn opgeladen en correctlijke geplaatst.

Het product gebruiken

Regen, mist, sneeuw of rook kuren de kijkafstand en de beeldkwaliteit negatif beinvloeden.

1. Verwijder de objectiefkap A ①.

Laat overdag de lenskap A 1 erop zitten.

1. Druk op A 7 om het product aan tezetten.

Het product staat nu in de observatiemodus.

1. Kijk door het oculair A 9.
2. Draai aan de dioptrie-ring A 10 om de lichtgevoeligheid in te stellen.
3. Draai aan de scherpsteling A 2 om de brandpuntsafstand in te stellen.
4. Druk op de knappen voor omhoog en omlaag A 4 5 om de digitale zoom aan te passen.

In donkere omgevingen schakelt de infraroodlamp automatisch aan.

De objectieflens is uitgevoerd met een optisch filter. Verwijder het optische filter bij weinig Licht.

Foto's make

Het product heeft geen interne opslagruimte. Foto's können alleen op een microSD-kaart (niet meegeverd) worden opgeslagen.

1. Druk op A ⑦ om een Foto te makeen wonneer het product in de observatiemodus staat.

Video's make

Het product heeft geen interne opslagruimte. Video's können alleen op een microSD-kaart (niet meegeleverd) worden opgeslagen.

1. Druk op A 6 om maar de videomodus te gaan.
2. Druk op A 7 om de opname te starten.
3. Druk op A 7 om de opname te stoppen en op te slaan.

Foto's en video bekijken

1. Druk twee keer op A 6 om maar de weergavemodus te gaan.
2. Druk op A 4 of A 5 om door de opgeslagen bestanden te bladersen.
3. Drukijdens het afspelen van video's op A ⑦ om het afspelen te starten en te pauzeren.

Foto's en video verwijderen

1. Druk twee keer op A 6 om maar de weergavemodus te gaan.
2. Houd 6 ingedrukt op het bestand dat u wilt verwijdersen.
3. Druk op A 4 of A 5 om Yeste selecteren.
4. Druk op A 7 om te bevestigen.

Dehelderheid van het scherm aanpassen

1. Houd ingedrukt om de instellingen te openen.

2. Druk op A 6 om de instelling voor de helderheid van het scherm te selecteren.

3. Druk op A 4 of A 5 om de helderheid van het scherm aan te passen. Selecteer niveau 1-9.
4. Druk op A 6 om te bevestigen.

Het product keert'erug maar de observatiemodus nadat er 5 seconden geen activiteit is geweest.

Installingen infrarood Licht

Het product is uitgevoerd met een infraroodlamp A11 voor een betere zichtaarheid in donkere omgevingen. Standaard worden A11 automatisch ingeschakeld in donkere omgevingen. U(Int) ook instellen op handmatige modus om deze handmatig in en uit te schakelen.

Als de infraroodlamp is ingeschakeld, worden het helderheidsniveau op het scherm aangegeven.

Het gebruik van A in de handmatige modus:

1. Houd ingedrukt om de instellingen te openen.
2. Druk op A 6 om de helderheidsinstelling van de infraroodlamp te selecteren.
3. Druk op A 4 of A 5 om de helderheid van de infraroodlamp aan te passen.
4. Druk op A 6 om te bevestigen.

Het product keert'erug maar de observatiemodus nadat er 5 seconden geen activiteit is geweest.

Deijd en datum instellen

1. Houd 6 ingedrukt om de instellingen te openen.
2. Druk op A 6 om de tijdsinstelling te selecteren.
3. Druk op A 4 of A 5 om de waarde:tussen de pijlen te wijzigen.
4. Druk op A 7 om de volgende waarde te kiezen.
5. Nadat u alle nummers hebt ingesteld, druk op A 7 om te bevestigen.

Het product op een externe monitor aansluiten

1. Sluit een kabel aan op de video-uitzendpoort A 15.
2. Sluit het andere uiteinde van de kabel aan op een externe monitor.

Het product uitzetten

Houd A 3 seconden lang ingedrukt om het product uit te schakelen.

Wanner het product Niet in de video-opname- of afspeelmodus staat, schakelt het product automatisch uit nadat het 3 minuten nicht gebruikt is.
