SCBI9000BK - ďalekohľady NEDIS - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU SCBI9000BK NEDIS

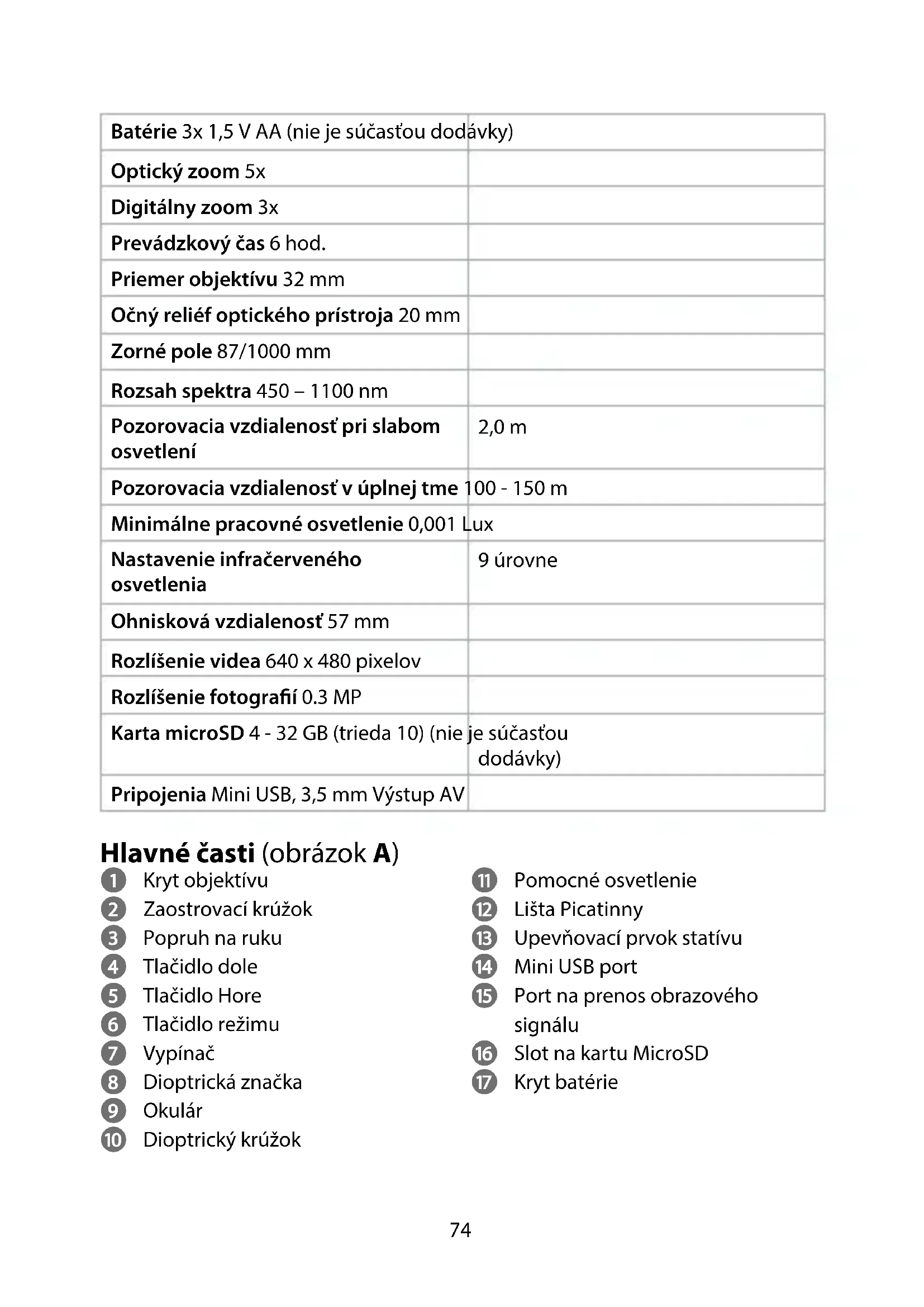

Rýchly návod Ďalekohľad s monokulárnym nočným videním SCBI9000BKViac informácií nájdete v rozšírenom návode online:ned.is/scbi9000bk Určené použitie Tento výrobok je monokulárny ďalekohľad určený na sledovanie okolia až do 150 metrov v úplne tmavom prostredí.Tento výrobok je možné použiť aj ako zariadenie na záznam videa.Každá zmena výrobku môže mať následky na bezpečnosť, záruku a správne fungovanie. Technické údaje Produkt Ďalekohľad s monokulárnym nočným videnímČíslo výrobku SCBI9000BKRozmery (D x Š x V) 190 x 83 x 56 mmHmotnosť 345 gPríkon 4,2 VDC74 Batérie 3x 1,5 V AA (nie je súčasťou dodávky) Optický zoom 5x Digitálny zoom 3x Prevádzkový čas 6 hod. Priemer objektívu 32 mm Očný reliéf optického prístroja 20 mm Zorné pole 87/1000 mm Rozsah spektra 450 – 1100 nm Pozorovacia vzdialenosť pri slabom osvetlení 2,0 m Pozorovacia vzdialenosť v úplnej tme 100 - 150 m Minimálne pracovné osvetlenie 0,001 Lux Nastavenie infračerveného osvetlenia 9 úrovne Ohnisková vzdialenosť 57 mm Rozlíšenie videa 640 x 480 pixelov Rozlíšenie fotograí 0.3 MP Karta microSD 4 - 32 GB (trieda 10) (nie je súčasťou dodávky) Pripojenia Mini USB, 3,5 mm Výstup AV Hlavné časti (obrázok A) 1 Kryt objektívu 2 Zaostrovací krúžok 3 Popruh na ruku 4 Tlačidlo dole 5 Tlačidlo Hore 6 Tlačidlo režimu 7 Vypínač 8 Dioptrická značka 9 Okulár q Dioptrický krúžok w Pomocné osvetlenie e Lišta Picatinny r Upevňovací prvok statívu t Mini USB port y Port na prenos obrazového signálu u Slot na kartu MicroSD i Kryt batérie75 Symboly (obrázok B) 1 Indikátor úrovne nabitia batérií 2 Indikátor režimu fotoaparátu 3 Dostupná veľkosť pamäte na fotograe a videá 4 Indikátor karty MicroSD Bezpečnostné pokyny

• Pred inštaláciou alebo použitím výrobku si nezabudnite prečítať a pochopiť všetky pokyny v tomto dokumente. Uchovajte obal a tento dokument pre potreby v budúcnosti.

• Výrobok používajte len podľa opisu v tomto dokumente.

• Výrobok nepoužívajte, ak je jeho časť poškodená alebo chybná. Poškodený alebo chybný výrobok okamžite vymeňte.

• Servis tohto výrobku môže vykonávať len kvalikovaný technik, aby sa znížilo nebezpečenstvo poranenia elektrickým prúdom.

• Chráňte výrobok pred nadmerným osvetlením. Výrobok nepoužívajte za denného svetla. Výrobok nemierte na zdroj jasného svetla. Mohlo by to spôsobiť poškodenie výrobku.

• Výrobok napájajte len napätím zodpovedajúcim označeniam na výrobku.

• Poutierajte póly batérie čistou suchou handričkou, ak sú znečistené.

• Nenabíjateľné batérie sa nesmú nabíjať.

• Dbajte na to, aby nedošlo ku skratovaniu batérie.

• Deti do 8 rokov by mali byť mimo dosahu výrobku.

• Čistenie a používateľskú údržbu nesmú vykonávať deti bez dozoru.

• Dbajte na dodržanie zodpovedajúceho označenia polarity (+) a (-).

• Nečistite vnútro výrobku.

• Ak chcete získať podrobnejšie informácie o likvidácii vašej starej batérie, overte si miestne pravidlá a predpisy týkajúce sa správneho spôsobu likvidácie. Nastavenie výrobku

2. Do priestoru pre batérie vložte 3 batérie typu AA (nie sú súčasťou dodávky).

Dbajte na to, aby polarita batérií (+/-) zodpovedala označeniu polarity vnútri priestoru pre batérie.76

3. Ak chcete ukladať fotograe alebo videá, vložte 4 - 32 GB kartu microSD

4. Umiestnite späť A

Pozerajte cez okulár A

Ak sa obrazovka nerozsvieti, skontrolujte, či sú batérie nabité a či sú správne nainštalované. Používanie výrobku

Dážď, hmla, sneh alebo dym môžu negatívne ovplyvniť pozorovaciu vzdialenosť a kvalitu obrazu.

Počas denného svetla nechajte kryt objektívu A

3. Pozerajte cez okulár A

nastavte citlivosť na svetlo.

nastavte zaostrenú vzdialenosť.

Výrobok nemá žiadnu vnútornú pamäť. Fotograe je možné ukladať len na kartu microSD (nie je súčasťou dodávky).

Výrobok nemá žiadnu vnútornú pamäť. Videá je možné ukladať len na kartu microSD (nie je súčasťou dodávky).

môžete prehliadať uložené súbory.

3. Počas prehrávania videa stlačením A

spustíte a pozastavíte prehrávanie. Odstránenie fotograí a videí

na súbore, ktorý chcete odstrániť.

zvoľte možnosť Yes (Áno).

zvoľte nastavenie jasu obrazovky.

nastavíte jas obrazovky. Zvoľte úroveň 1 - 9.

na dosiahnutie zvýšenej viditeľnosti v tmavom prostredí. Pri predvolených nastaveniach sa A

je možné nastaviť aj do manuálneho režimu na jeho manuálne zapnutie a vypnutie.

Ak sa zapne infračervené svetlo, úroveň jasu sa bude zobrazovať na obrazovke. Používanie A

zvoľte nastavenie jasu infračerveného svetla.

zvoľte nastavenie času.

zmeníte hodnotu medzi šípkami.78

zvoľte nasledujúcu hodnotu.5. Po nastavení všetkých číselných hodnôt stlačte A na potvrdenie. Pripojenie výrobku k externému monitoru

Vypnutie výrobku Podržaním stlačeného A na 3 sekundy výrobok vypnete. Keď sa výrobok nenachádza v režime záznamu ani prehrávania videa, automaticky sa vypne po uplynutí 3 minút nečinnosti.
