KÄYTTÖOHJE SCBI9000BK NEDIS

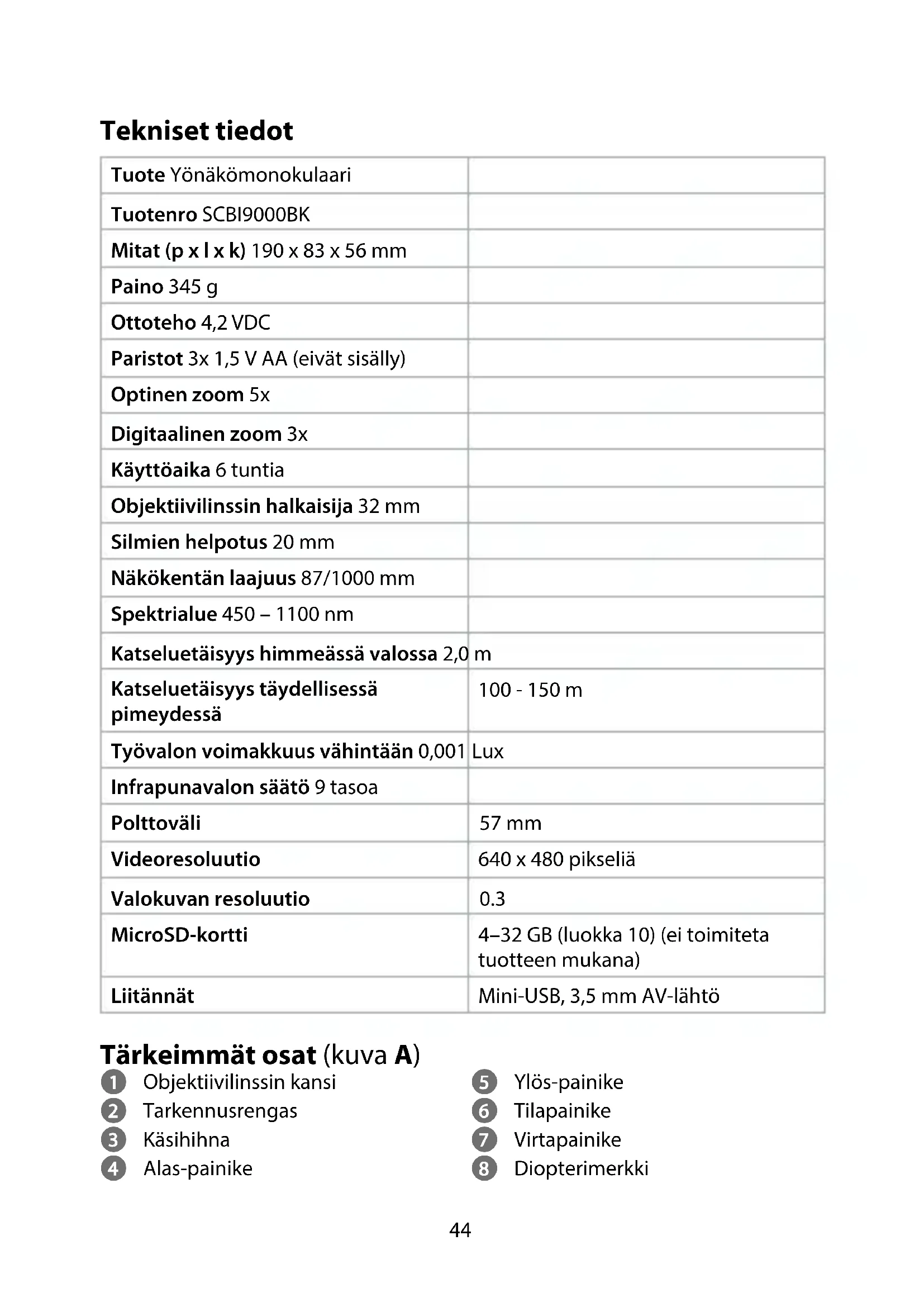

Pika-aloitusopas Yönäkömonokulaari SCBI9000BKKatso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/scbi9000bk Käyttötarkoitus Tämä tuote on monokulaari, joka on tarkoitettu havainnoimaan jopa 150 metrin päähän täysin pimeissä olosuhteissa.Tätä tuotetta voi käyttää myös videotallennuslaitteena.Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.44 Tekniset tiedot Tuote Yönäkömonokulaari Tuotenro SCBI9000BK Mitat (p x l x k) 190 x 83 x 56 mm Paino 345 g Ottoteho 4,2 VDC Paristot 3x 1,5 V AA (eivät sisälly) Optinen zoom 5x Digitaalinen zoom 3x Käyttöaika 6 tuntia Objektiivilinssin halkaisija 32 mm Silmien helpotus 20 mm Näkökentän laajuus 87/1000 mm Spektrialue 450 – 1100 nm Katseluetäisyys himmeässä valossa 2,0 m Katseluetäisyys täydellisessä pimeydessä

Työvalon voimakkuus vähintään 0,001 Lux Infrapunavalon säätö 9 tasoa Polttoväli 57 mm Videoresoluutio 640 x 480 pikseliä Valokuvan resoluutio 0.3 MicroSD-kortti 4–32 GB (luokka 10) (ei toimiteta tuotteen mukana) Liitännät Mini-USB, 3,5 mm AV-lähtö Tärkeimmät osat (kuva A) 1 Objektiivilinssin kansi 2 Tarkennusrengas 3 Käsihihna 4 Alas-painike 5 Ylös-painike 6 Tilapainike 7 Virtapainike 8 Diopterimerkki45 9 Okulaari q Diopterirengas w Lisävalo (infrapunavalo) e Picatinny-kisko r Jalustan kiinnitys t Mini-USB-portti y Videolähetysportti u MicroSD-korttipaikka i Paristolokeron kansi Symbolit (kuva B) 1 Pariston varaustason ilmaisin 2 Kameratilan ilmaisin 3 Valo- ja videokuville käytettävissä oleva tallennustila 4 MicroSD-kortin ilmaisin Turvallisuusohjeet

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.

• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Älä altista tuotetta vedelle tai kosteudelle.

• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.

• Suojaa tuote liialliselta valolta. Älä käytä tuotetta päivänvalossa. Älä kohdista tuotetta kirkkaaseen valonlähteeseen. Muutoin tuote voi vaurioitua.

• Tuotteen saa kytkeä ainoastaan tuotteessa olevaa merkintää vastaavaan jännitteeseen.

• Pyyhi akun navat puhtaalla kuivalla liinalla, jos ne likaantuvat.

• Ei-ladattavia paristoja ei saa ladata.

• Älä saata akkua oikosulkuun.

• Alle 8-vuotiaat lapset on pidettävä loitolla.

• Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.

• Varmista, että napaisuusmerkinnät (+) ja (-) ovat oikein.

• Älä puhdista tuotetta sisäpuolelta.

• Kysy paikallisilta viranomaisilta tarkemmat tiedot, ohjeet ja määräykset koskien vanhan akun hävittämistä ja oikeaa hävitystapaa.46 Tuotteen asentaminen

2. Aseta paristolokeroon 3 AA-paristoa (ei toimiteta tuotteen mukana).

Varmista, että paristojen napaisuus (+/–) vastaa paristolokeron sisällä olevia napaisuusmerkintöjä.

3. Jos haluat tallentaa valo- tai videokuvia, aseta 4–32 Gt:n luokan 10 microSD-

kortti microSD-korttipaikkaan A

läpi. Näyttö syttyy.

Jos näyttö ei syty, tarkista, että paristoissa on varausta ja ne on asetettu oikein. Tuotteen käyttäminen

Sade, sumu, lumi tai savu voi vaikuttaa haitallisesti katseluetäisyyteen ja kuvanlaatuun.

1. Irrota objektiivilinssin kansi A

Anna linssinsuojuksen A

olla paikallaan päivänvalossa.

kytkeäksesi tuotteen virran päälle.

Tuote käynnistyy havainnointitilassa.

4. Käännä diopterirengasta A

säätääksesi valoherkkyyttä.

5. Käännä tarkennusrengasta A

säätääksesi tarkennusetäisyyttä.

6. Säädä digitaalista zoomia alas- ja ylös-painikkeilla A

Pimeässä ympäristössä infrapunavalo syttyy automaattisesti.

Objektiivissa on optinen suodatin. Poista optinen suodatin hämärässä valaistuksessa. Valokuvien ottaminen

Tuotteessa ei ole sisäistä tallennustilaa. Valokuvia voi tallentaa vain microSD- kortille (ei toimiteta tuotteen mukana).

1. Ota valokuva painamalla virtapainiketta A

tuotteen ollessa havainnointitilassa. Videoiden ottaminen

Tuotteessa ei ole sisäistä tallennustilaa. Videoita voi tallentaa vain microSD- kortille (ei toimiteta tuotteen mukana).47

siirtyäksesi videotilaan.

2. Aloita videokuvan ottaminen painamalla virtapainiketta A

3. Pysäytä ja tallenna videokuva painamalla virtapainiketta A

Valo- ja videokuvien katseleminen

kaksi kertaa siirtyäksesi toistotilaan.

2. Selaa tallennettuja tiedostoja alas- A

tai ylös-painikkeella A

3. Videotoiston aikana voit tauottaa ja käynnistää toiston painamalla

Valo- ja videokuvien poistaminen

kaksi kertaa siirtyäksesi toistotilaan.

pitkään sen tiedoston kohdalla, jonka haluat poistaa.

tai ylös-painikkeella A

4. Vahvista painamalla A

Näytön kirkkauden säätäminen

pitkään siirtyäksesi asetuksiin.

valitaksesi näytön kirkkauden.

3. Säädä näytön kirkkautta alas- A

tai ylös-painikkeella A

4. Vahvista painamalla A

Tuote palaa havainnointitilaan 5 sekunnin käyttämättömänä olon jälkeen. Infrapunavalon asetukset Tuotteessa on infrapunavalo A

, joka lisää näkyvyyttä pimeissä ympäristöissä. Oletusarvoisesti infrapunavalo A

syttyy automaattisesti pimeissä ympäristöissä. Voit myös asettaa infrapunavalon A

manuaaliseen tilaan ja kytkeä sen päälle ja pois manuaalisesti.

Jos infrapunavalo on päällä, kirkkaustaso näkyy näytössä. Infrapunavalon A

käyttäminen manuaalisessa tilassa:

pitkään siirtyäksesi asetuksiin.

valitaksesi infrapunavalon kirkkausasetuksen.

3. Säädä infrapunavalon kirkkautta alas- A

tai ylös-painikkeella A

4. Vahvista painamalla A

Tuote palaa havainnointitilaan 5 sekunnin käyttämättömänä olon jälkeen.48 Kellonajan ja päivämäärän asettaminen

1. Paina tilapainiketta A

pitkään siirtyäksesi asetuksiin.2. Paina tilapainiketta A valitaksesi kellonajan asetuksen.3. Muuta nuolten välissä näkyvää arvoa alas- A tai ylös-painikkeella A

valitaksesi seuraavan arvon.5. Kun olet asettanut kaikki numerot, vahvista painamalla virtapainiketta A

Tuotteen yhdistäminen ulkoiseen näyttöön

1. Kytke johto videolähetysporttiin A

2. Kytke johdon toinen pää ulkoiseen näyttöön.

Tuotteen sammuttaminen Kytke tuotteen virta pois päältä painamalla virtapainiketta A 3 sekuntia. Kun tuote ei ole videon kuvaus- tai toistotilassa, tuote sammuu automaattisesti 3 minuutin käyttämättömänä olon jälkeen.
