MODE D'EMPLOI SHBR 560 B1 SILVERCREST

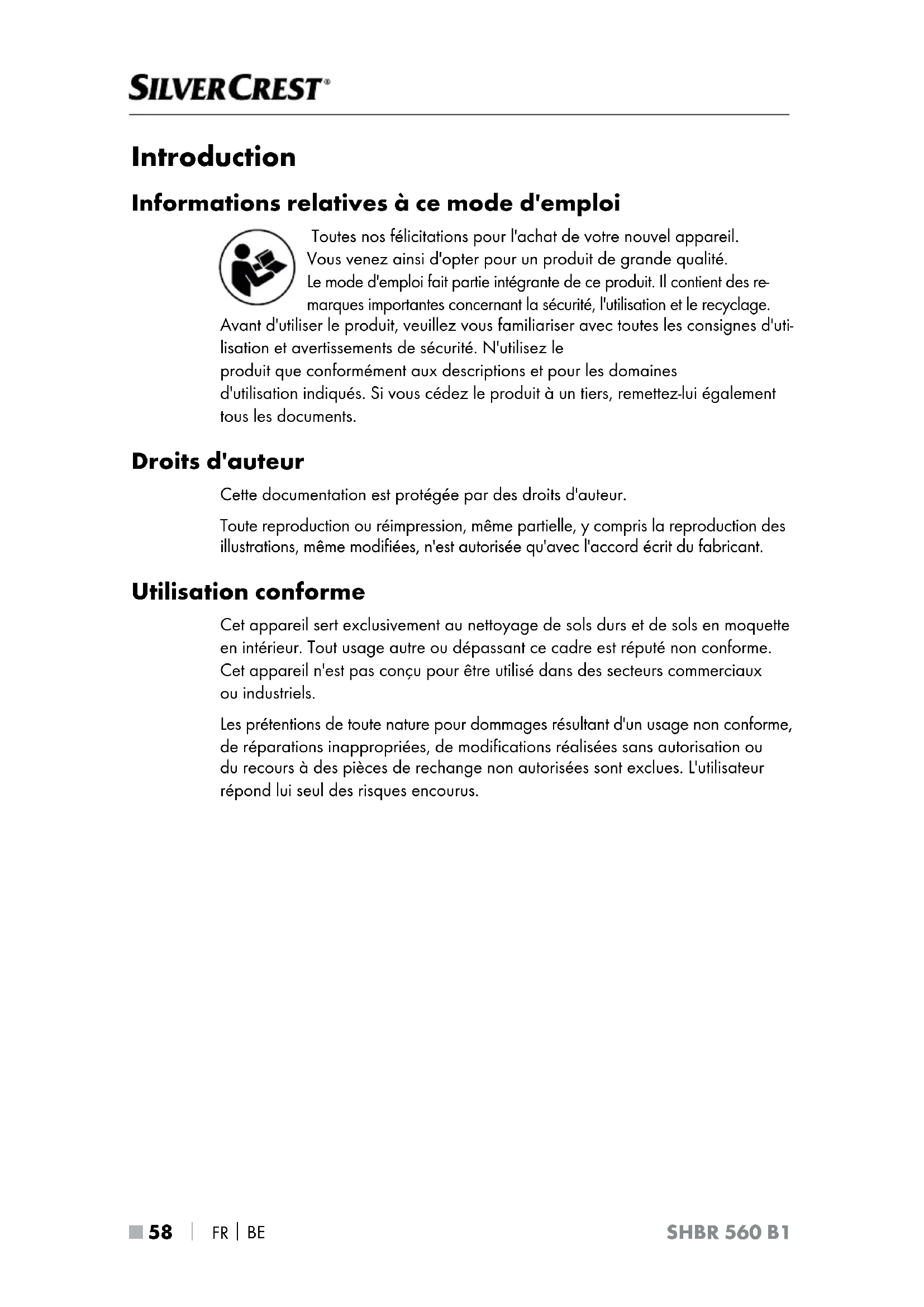

SHBR 560 B1 Introduction Informations relatives à ce mode d'emploi Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie intégrante de ce produit. Il contient des re- marques importantes concernant la sécurité, l'utilisation et le recyclage. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'uti- lisation et avertissements de sécurité. N'utilisez le produit que conformément aux descriptions et pour les domaines d'utilisation indiqués. Si vous cédez le produit à un tiers, remettez-lui également tous les documents. Droits d'auteur Cette documentation est protégée par des droits d'auteur. Toute reproduction ou réimpression, même partielle, y compris la reproduction des illustrations, même modifiées, n'est autorisée qu'avec l'accord écrit du fabricant. Utilisation conforme Cet appareil sert exclusivement au nettoyage de sols durs et de sols en moquette en intérieur. Tout usage autre ou dépassant ce cadre est réputé non conforme. Cet appareil n'est pas conçu pour être utilisé dans des secteurs commerciaux ou industriels. Les prétentions de toute nature pour dommages résultant d'un usage non conforme, de réparations inappropriées, de modifications réalisées sans autorisation ou du recours à des pièces de rechange non autorisées sont exclues. L'utilisateur répond lui seul des risques encourus.FR

 59 ■ SHBR 560 B1 Avertissements de sécurité RISQUE D'ÉLECTROCUTION! ► L'appareil ne doit être branché que dans une prise régle- mentairement installée et alimentée par une tension secteur de 220–240V ∼, 50–60 Hz. ► Pour débrancher l'appareil, retirez uniquement la fiche sec- teur de la prise secteur. Ne tirez pas sur le cordon d'alimen- tation proprement dit. ► Évitez de plier ou de coincer le cordon d'alimentation et posez-le de telle manière que personne ne puisse marcher ou trébucher dessus. ► Faites immédiatement remplacer les fiches secteur ou les cordons d'alimentation endommagés par du personnel agréé ou par le service clientèle, pour éviter tout risque. ► Veillez à ce que le cordon d'alimentation ne soit pas mouillé ou humide pendant le fonctionnement. Acheminez-le afin qu'il ne soit ni coincé ni endommagé. ► Ne faites pas passer l'appareil sur le cordon d'alimentation. ► En cas de problèmes d'utilisation, débrancher la fiche sec- teur de la prise secteur. ► Débranchez préalablement la fiche secteur de la prise sec- teur avant de verser de l'eau dans l'appareil, de le nettoyer ou de remplacer des accessoires. ► Si l'appareil venait à être endommagé, arrêtez aussitôt de vous en servir pour éviter tous dangers. ► Utilisez l'appareil seulement si vous avez les mains sèches et conservez vos chaussures (n'utilisez pas l'appareil si vous êtes pieds nus). Vous réduisez ainsi des courants dangereux pouvant traverser le corps en cas de panne. Utilisez l'appareil exclusivement dans des locaux intérieurs, pas en extérieur.■ 60 

SHBR 560 B1 RISQUE D'ÉLECTROCUTION! ► N'immergez jamais l'appareil dans de l'eau ou dans des liquides. ► Ne dirigez jamais l'appareil vers des objets, sols ou surfaces sensibles à l'eau. ► Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou disposant de peu d'ex- périence et/ou de connaissances, à condition qu'ils soient surveillés ou qu'ils aient été initiés à l'utilisation sécurisée de l'appareil et qu'ils aient compris les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. ► Ne pas laisser un enfant effectuer un nettoyage ou une opération d'entretien sans surveillance. AVERTISSEMENT! RISQUE DE BLESSURES! ► Utilisez uniquement les accessoires d'origine recommandés par le fabricant pour cet appareil. ► N'utilisez l'appareil que s'il est monté correctement et entière ment. ► L'appareil ne doit pas être utilisé s'il est tombé, si des dété- riorations évidentes sont visibles ou s'il n'est pas étanche. ► Après chaque interruption, en fin d'utilisation ou avant chaque nettoyage, retirez la fiche secteur de la prise secteur. ► Soyez particulièrement prudent en utilisant l'appareil dans les escaliers ou sur des marches. ► N'utilisez pas l'appareil pour aspirerdes matériaux chimiques ou toxiques ou des liquides inflammables/com- bustibles.FR

 61 ■ SHBR 560 B1 ATTENTION! RISQUE DE DÉGÂTS MATÉRIELS! ► Tenez toujours compte des indications de nettoyage don- nées par le fabricant de moquette/tapis. Avant de débuter le nettoyage, vérifiez si le tapis est adapté à un nettoyage avec l'appareil. ► Ne laissez pas l'appareil allumé sur des sols en bois pen- dant une longue période. Le bois risquerait de gonfler. ► N'utilisez pas l'appareil avec un réservoir d'eau vide. Sinon la pompe peut tourner à vide et surchauffer. ► N'introduisez aucun objet dans les orifices de l'appareil. ► N'utilisez pas l'appareil avec les orifices bloqués. Tenez les orifices libres de toute saleté, des peluches, cheveux et tout ce qui est susceptible d'entraver la circulation de l'air. ► Veillez à n'aspirer aucun objet dur, pointu ou à arêtes vives (par ex, verre, clous, vis, pièces etc.) avec l'appareil. ► Assurez-vous que l'appareil, le cordon d'alimentation ou la fiche secteur n'entre pas en contact avec des sources de chaleur telles que des plaques de cuisson ou des flammes nues. ► N'utilisez que les types et quantités de liquides listés dans ce mode d'emploi. ► Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.■ 62 

SHBR 560 B1 Description de l’appareil (Figures: voir le volet dépliant) Figure A: 1 Partie portable avec poignée 2 Réservoir d'eau sale 3 Tête de nettoyage avec compartiment à brosse 4 Socle 5 Support pour rouleau brosse 6 Rouleau brosse 7 Protection antiprojections 8 Flotteur 9 Couvercle du réservoir d'eau sale 0 Filtre à impuretés q Réservoir d'eau fraîche w Voyant de solution de nettoyage e Interrupteur moquette (avec LED) r Interrupteur sol dur (avec LED) Figure B: t Interrupteur solution de nettoyage z Support de cordon supérieur u Cordon d'alimentation avec fiche secteur i Poignée de transport o Interrupteur d'auto-nettoyage p Support de cordon inférieurFR

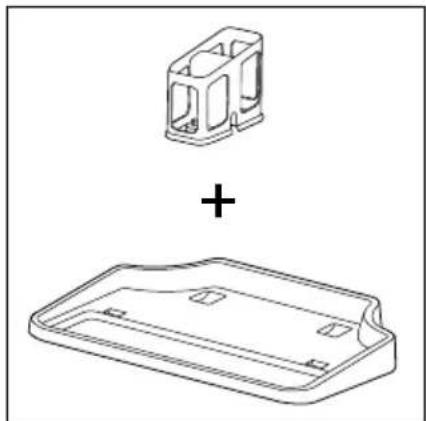

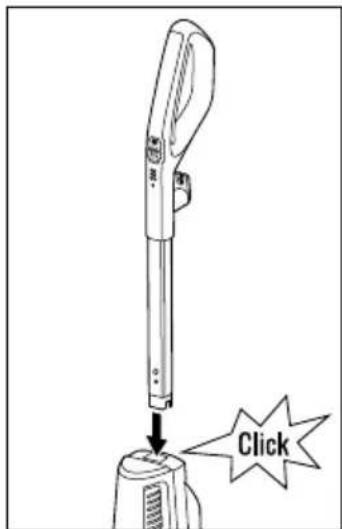

 63 ■ SHBR 560 B1 Matériel livré et inspection après le transport Ƈ Sortez de l'emballage toutes les pièces de l'appareil et le mode d'emploi. Ƈ Enlevez tout le matériel d'emballage, les éventuels films et les autocollants. Veuillez vérifier le matériel livré. Le matériel livré comprend les éléments suivants(voir figures sur le volet dépliant): ▯ Nettoyeur de sol ▯ Partie portable ▯ Socle ▯ Support pour rouleau brosse ▯ Mode d'emploi REMARQUE ► Vérifiez si la livraison est complète et ne présente aucun dégât apparent. ► En cas de livraison incomplète ou de dommages résultant d'un emballage défectueux ou liés au transport, veuillez-vous adresser à la hotline du service après-vente (voir le chapitre Service après-vente). Mise en service Assemblage de l'appareil Ƈ Insérez la partie portable 1 dans l'ouverture située sur le dessus de l'appareil, jusqu'à ce que la partie portable 1 s'enclenche audiblement dans l'ouverture (voir fig. 1). Fig. 1 Fig. 2■ 64 

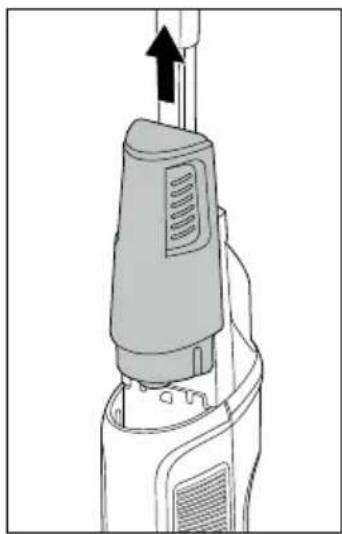

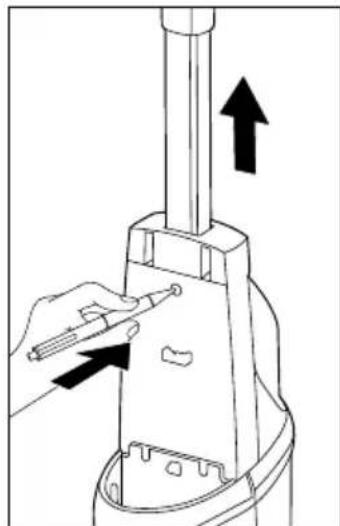

Lorsque vous souhaitez retirer à nouveau la partie portable 1 de l'appa- reil, vous devez commencer par sortir le réservoir d'eau fraîche q de l'appareil, pour accéder à l'encliquetage de la partie portable 1 (voir le chapitre Remplir le réservoir d’eau fraîche). Une fois le réservoir d'eau fraîche q retiré, appuyez sur l'encliquetage de la partie portable 1 à l'aide d'un objet pointu pour l'éloigner de l'orifice d'encliquetage. Vous pouvez ensuite retirer à nouveau la partie portable 1 de l'appareil (voir fig. 2). Ƈ Enroulez le cordon d'alimentation u entièrement autour du support de cordon supérieur et inférieur z/p (voir fig. 3). Fig. 3 Ƈ La station d'accueil et de nettoyage est composée d'un socle 4 et d'un support pour rouleau brosse 5 (voir fig. 4). Pour monter la station d'accueil et de net- toyage, glissez le support pour rouleau brosse 5 latéralement dans l'ouverture sur le socle 4. Glissez le support pour rouleau brosse 5 vers le bas dans l’ou- verture jusqu’à ce qu’il soit bien fixé sur le socle 4 (voir fig. 5).

 65 ■ SHBR 560 B1 Remplir le réservoir d'eau fraîche ATTENTION! RISQUE DE DÉGÂTS MATÉRIELS!

Remplissez uniquement de l'eau du robinet froide à chaude (jusqu'à max. 60 °C) ou de l'eau distillée dans le réservoir d'eau fraîche q. N'utilisez pas d'eau bouillante. ► N'utilisez jamais l'appareil sans eau dans le réservoir d'eau fraîche

► Utilisez uniquement des produits de lavage pour sol non moussants comme produit de nettoyage. Ƈ Saisissez le réservoir d'eau fraîche q au niveau des poignées latérales et sortez-le par le haut de l'appareil (voir fig. 6). Ƈ Retournez le réservoir d'eau fraîche q et dévissez le couvercle (voir fig. 7). Fig. 6 Fig. 7 Ƈ Pour de petites surfaces (jusqu'à 25 m), remplissez de l'eau du robinet ou de l'eau distillée jusqu'au premier repère de niveau de remplissage dans le réservoir d'eau fraîche q (voir fig. 8). Ƈ Pour de petites surfaces (jusqu'à 25 m), remplissez du produit de nettoyage jusqu'au second repère de niveau de remplissage dans le réservoir d'eau fraîche q (voir fig. 8). Ƈ Pour de grandes surfaces (jusqu'à 55 m), remplissez de l'eau du robinet ou de l'eau distillée jusqu'au troisième repère de niveau de remplissage dans le réservoir d'eau fraîche q (voir fig. 9). Ƈ Pour de grandes surfaces (jusqu'à 55 m) remplissez du produit de nettoyage jusqu'au quatrième repère de niveau de remplissage dans le réservoir d'eau fraîche q (voir fig. 9).■ 66 

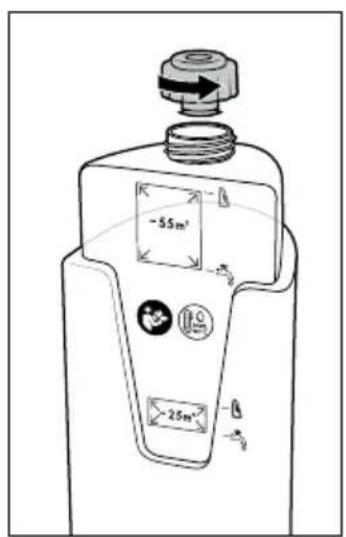

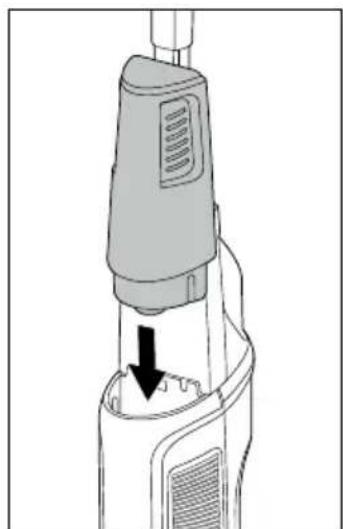

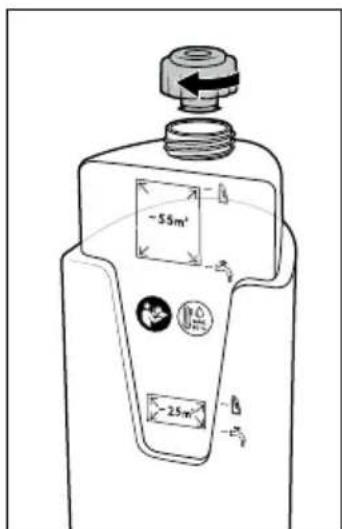

SHBR 560 B1 Fig. 8 Fig. 9 Ƈ Revissez à nouveau le couvercle du réservoir d'eau fraîche q (voir fig. 10). Ƈ Retournez le réservoir d'eau fraîche q et glissez-le à nouveau dans l'insertion située en haut sur le devant de l'appareil (voir fig. 11). Ƈ Glissez le réservoir d'eau fraîche q le long des rainures dans l'insertion vers le bas, jusqu'à ce que le réservoir d'eau fraîche q s'encliquète de manière audible et soit bien fixé sur l'appareil. Fig. 10 Fig. 11FR

 67 ■ SHBR 560 B1 Utilisation et fonctionnement ATTENTION! RISQUE DE DÉGÂTS MATÉRIELS! ► Veillez à ce que le rouleau brosse 6 ne soit pas bloqué par des objets traînant à terre ou par les bords de tapis lors du fonctionnement de l'appa- reil. Cela peut causer l'endommagement du rouleau brosse 6 qui ne fonctionne alors plus correctement. REMARQUE ► Utilisez l’appareil pendant env. 15 secondes sans solution de nettoyage avant de finir le nettoyage. Vous évitez ainsi que des quantités importantes d’eau résiduelle ne subsistent et vous obtenez un meilleur résultat de nettoyage. ► Du fait du fonctionnement, il est possible qu’une petite quantité d’eau demeure au sol après le nettoyage. Éliminez dans ce cas l’eau résiduelle au sol à l’aide d’un chiffon. Fonction spray continu L’appareil dispose d’une fonction spray continu avec laquelle vous pouvez ali- menter continuellement le rouleau brosse 6 en solution de nettoyage sans avoir à maintenir enfoncé l’interrupteur solution de nettoyage t: Ƈ Appuyer deux fois brièvement sur l’interrupteur solution de nettoyage t pour activer la fonction spray continu. Ƈ Appuyer à nouveau sur l’interrupteur solution de nettoyage t pour désactiver la fonction spray continu. Nettoyage de sols durs Une fois l'appareil assemblé et le réservoir d'eau fraîche q rempli d'eau et de solution de nettoyage: Ƈ Déroulez le cordon d'alimentation u entièrement du support de cordon supé- rieur et inférieur z/p. Pour dérouler rapidement le cordon d'alimentation u des supports de cordon z/p, sortez légèrement le support de cordon supérieur z et tournez-le vers le bas (voir fig. 12). Ƈ Branchez la fiche secteur dans la prise secteur.■ 68 

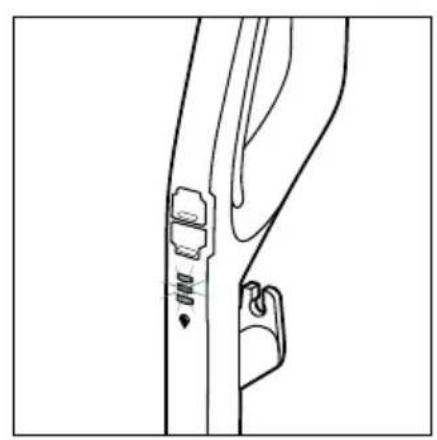

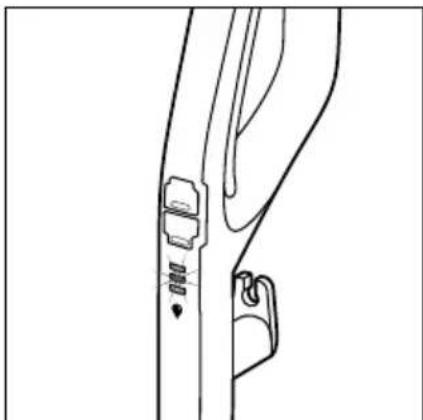

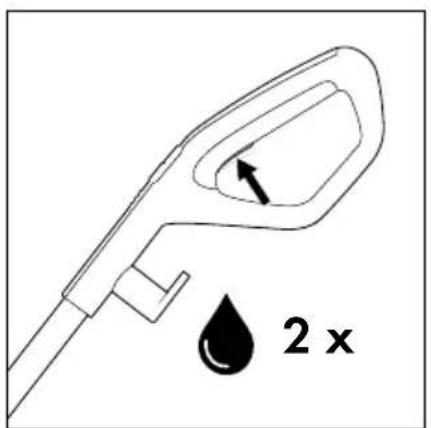

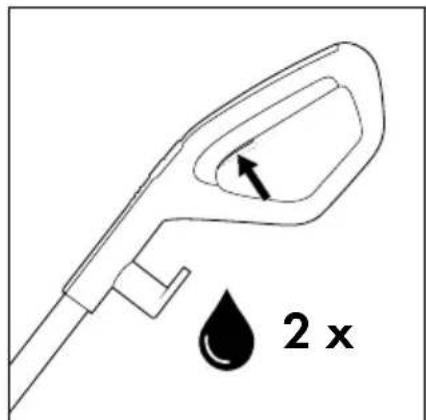

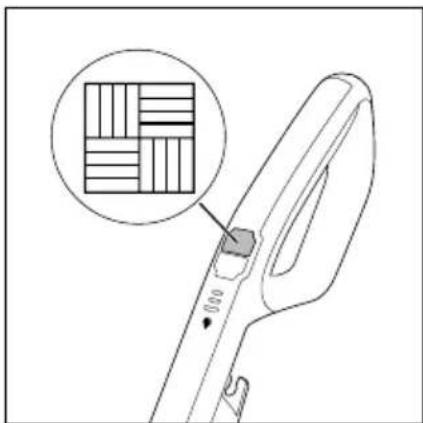

SHBR 560 B1 Ƈ Appuyez sur l'interrupteur sol dur r pour allumer l'appareil (voir fig. 13). La LED de l'interrupteur sol dur r s'allume en bleu. Fig. 12 Fig. 13 Ƈ Avant chaque utilisation, appuyez deux fois brièvement sur l’interrupteur solu- tion de nettoyage t pour activer la fonction spray continu et pour que le rouleau brosse 6 soit opérationnel avec la solution de nettoyage (voir fig. 14). Le voyant de solution de nettoyage w clignote en alternance en bleu lorsque la fonction spray continu est activée ou que l’interrupteur solution de nettoyage t est mainte- nu appuyé (voir fig. 15). 2 x Fig. 14 Fig. 15 Ƈ Activez la fonction spray continu pendant le nettoyage, lors des mouvements aussi bien en avant qu’en arrière effectués avec l’appareil. La solution de nettoyage est ainsi appliquée uniformément sur le sol dur par le rouleau brosse 6. Ƈ Appuyer à nouveau sur l’interrupteur solution de nettoyage t pour désactiver la fonction spray continu. REMARQUE

En cas de salissures tenaces, passez plusieurs fois l’appareil sur les endroits sales et activez en même temps la fonction spray continu. Ƈ Appuyez à nouveau sur l'interrupteur sol dur r pour éteindre l'appareil (voirfig. 13).FR

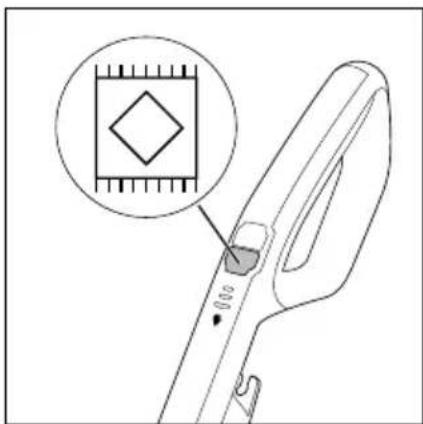

 69 ■ SHBR 560 B1 Nettoyage de moquettes REMARQUE ► Avant le nettoyage, commencez par tester l'appareil sur un endroit discret de la moquette. ► Vérifiez avant le nettoyage les éventuelles instructions d'entretien données sur l'étiquette du fabricant de la moquette. L'appareil ne convient pas aux tapis/moquettes sensibles (par ex. soie, cuir, flokati etc.). Une fois l'appareil assemblé et le réservoir d'eau fraîche q rempli d'eau et de solution de nettoyage: Ƈ Enroulez le cordon d'alimentation u entièrement autour du support de cordon supérieur et inférieur z/p. Pour dérouler rapidement le cordon d'alimentation u des supports de cordon z/p, sortez légèrement le support de cordon supérieur z et tournez-le vers le bas (voir fig. 16). Ƈ Branchez la fiche secteur dans la prise secteur. Ƈ Appuyez sur l'interrupteur moquette e pour allumer l'appareil (voir fig. 17). La LED de l'interrupteur moquette e s'allume en bleu. Fig. 16 Fig. 17 Ƈ Avant chaque utilisation, appuyez deux fois brièvement sur l’interrupteur solu- tion de nettoyage t pour activer la fonction spray continu et pour que le rouleau brosse 6 soit opérationnel avec la solution de nettoyage (voir fig. 18). Le voyant de solution de nettoyage w clignote en alternance en bleu lorsque la fonction spray continu est activée ou que l’interrupteur solution de nettoyage t est mainte- nu appuyé (voir fig. 19).■ 70 

SHBR 560 B1 2 x Fig. 18 Fig. 19 Ƈ Activez la fonction spray continu pendant le nettoyage, lors des mouvements aussi bien en avant qu’en arrière effectués avec l’appareil. La solution de nettoyage est ainsi appliquée uniformément sur le sol dur par le rouleau brosse

Ƈ Appuyer à nouveau sur l’interrupteur solution de nettoyage t pour désactiver la fonction spray continu. REMARQUE

Lorsque pour nettoyer des moquettes vous appuyez sur l'interrupteur solution de nettoyage t, deux fois autant de solution de nettoyage est distribué sur le rouleau brosse 6 par rapport au nettoyage de sols durs. ► Pour faire sécher plus vite les moquettes après le nettoyage, passez plusieurs fois l’appareil sur la moquette. Pour cela, n’activez pas la fonction spray continu et ne maintenez pas l’interrupteur solution de nettoyage

enfoncé. Ƈ Appuyez à nouveau sur l'interrupteur moquette e pour éteindre l'appareil (voir fig. 17). Nettoyage et entretien RISQUE D'ÉLECTROCUTION! ► Éteignez l'appareil avant chaque nettoyage et débranchez la fiche secteur de la prise secteur ! ATTENTION! RISQUE DE DÉGÂTS MATÉRIELS ! ► N'utilisez pas de produits nettoyants décapants, abrasifs ou contenant des solvants. Ils peuvent en effet endommager les surfaces de l'appareil. REMARQUE ► Après chaque utilisation, videz le réservoir d'eau sale

► Nettoyez le filtre à impuretés 0 après chaque utilisation et laissez-le entiè- rement sécher avant de le remettre dans le réservoir d‘eau sale 2.FR

 71 ■ SHBR 560 B1 REMARQUE ► Effectuez un autonettoyage de l'appareil après chaque utilisation (voir chapitre Fonction d'autonettoyage). Ƈ Nettoyez l'appareil à l'aide d'une lavette ou d'un chiffon humide. En présence de taches tenaces, appliquez un peu de liquide vaisselle doux sur le chiffon. Nettoyer le réservoir d'eau sale REMARQUE

Videz le réservoir d’eau sale 2 après chaque utilisation et dès que l’eau sale a atteint le repère MAX. ► En vidant le réservoir d’eau sale 2, veillez à ce que l’écoulement (par ex. d’un lavabo) ne soit pas obstrué par des poils ou de grosses impuretés. ► Une fois le réservoir d'eau sale 2 plein, le moteur d'aspiration est automa- tiquement éteint à l'aide du flotteur 8. Ƈ Pour vider le réservoir d'eau sale 2, procédez comme suit:

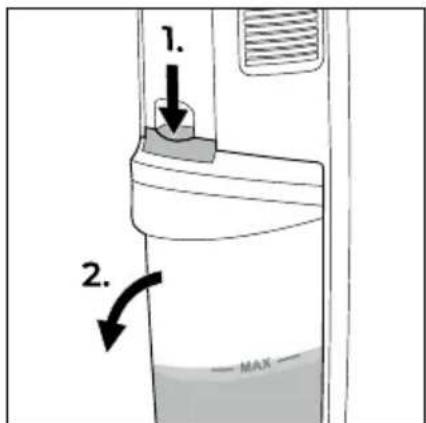

1. Poussez le bouton situé au-dessus du réservoir d'eau sale

2 vers le bas (voir fig. 20). Tenez la poignée du réservoir d'eau sale 2 pendant que vous appuyez sur le bouton.

2. Sortez le réservoir d'eau sale

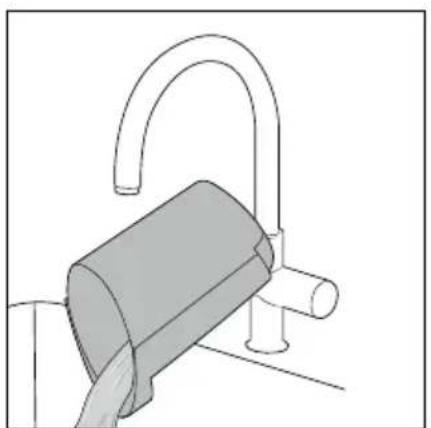

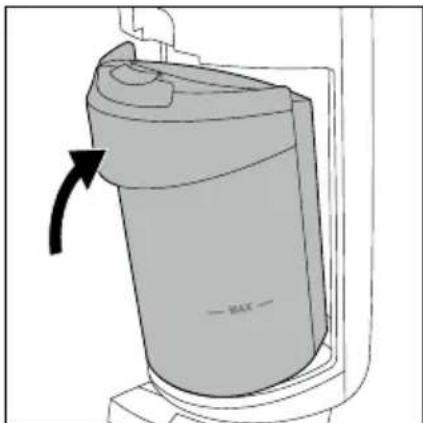

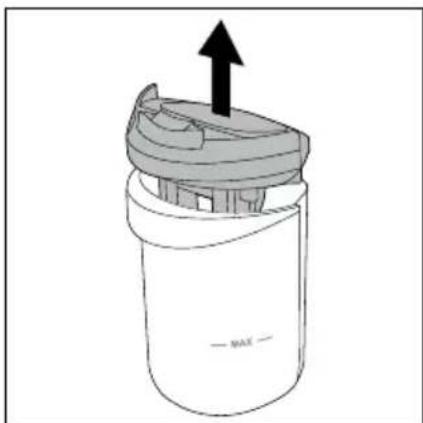

2 par l'avant de l'appareil (voir fig. 20). Ƈ Sortez le couvercle du réservoir d'eau sale 9 par le haut du réservoir d'eau sale 2 (voir fig. 21). Fig. 20 Fig. 21 Ƈ Videz l'eau sale et la saleté (voir fig. 22). Ƈ Rincez le réservoir d'eau sale 2 à l'eau courante chaude (voir fig. 23).■ 72 

SHBR 560 B1 Fig. 22 Fig. 23 Ƈ Retirez le filtre à impuretés 0 du réservoir d’eau sale 2 en plaçant les doigts latéralement sous le joint du filtre à impuretés

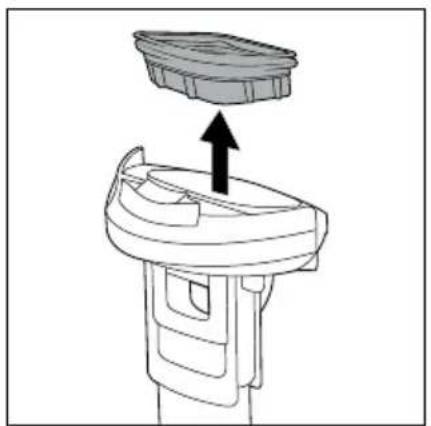

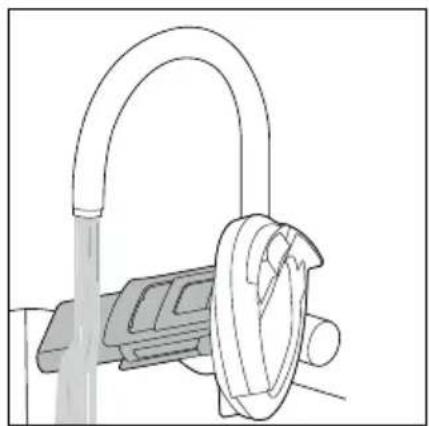

Sortez ensuite le filtre à impuretés 0 par le haut du couvercle du réservoir d’eau sale 9 (voir fig. 24). Ƈ Nettoyez le filtre à impuretés 0, le flotteur 8 et le couvercle du réservoir d'eau sale 9 à l'eau courante chaude (voir fig. 25). Utilisez un produit de nettoyage doux si nécessaire. Fig. 24 Fig. 25 Ƈ Nettoyez si nécessaire l'insertion dans laquelle se trouve le réservoir d'eau sale

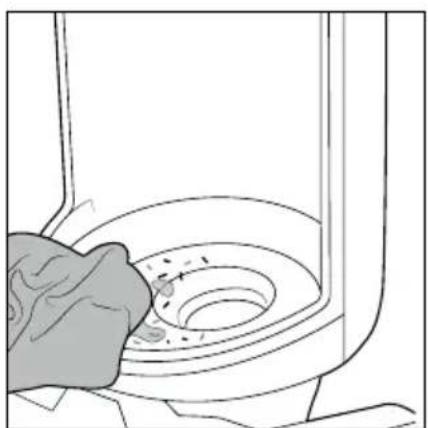

sur l'appareil, à l'aide d'une lavette ou d'un chiffon humide (voir fig. 26). Fig. 26FR

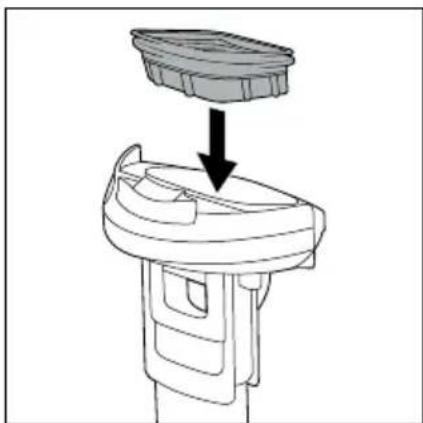

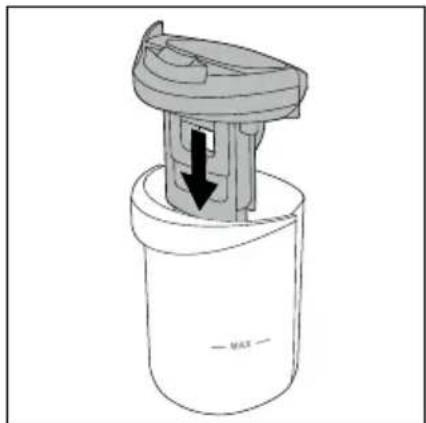

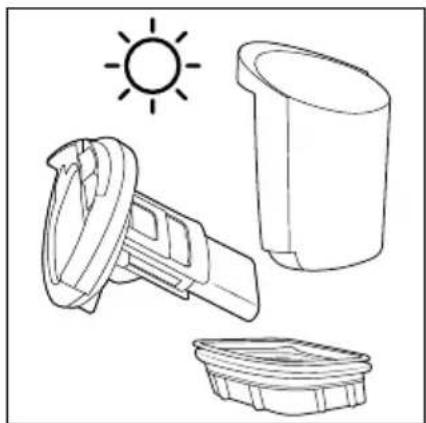

 73 ■ SHBR 560 B1 Ƈ Laissez entièrement sécher le filtre à impuretés 0, le réservoir d'eau sale 2 et le couvercle du réservoir d'eau sale 9 (voir fig. 27). Ƈ Une fois les pièces séchées, replacez le filtre à impuretés 0 dans le couvercle du réservoir d'eau sale 9 (voir fig. 28). Fig. 27 Fig. 28 Ƈ Repositionnez le couvercle du réservoir d'eau sale 9 sur le réservoir d'eau sale 2 (voir fig. 29). Ƈ Fixez à nouveau le réservoir d'eau sale 2 sur l'appareil en insérant d'abord le fond du réservoir d'eau sale 2. Glissez ensuite le réservoir d'eau sale 2 en direction de l'appareil, jusqu'à ce que le réservoir d'eau sale 2 s'enclenche audiblement dans l'appareil (voir fig. 30). Fig. 29 Fig. 30■ 74 

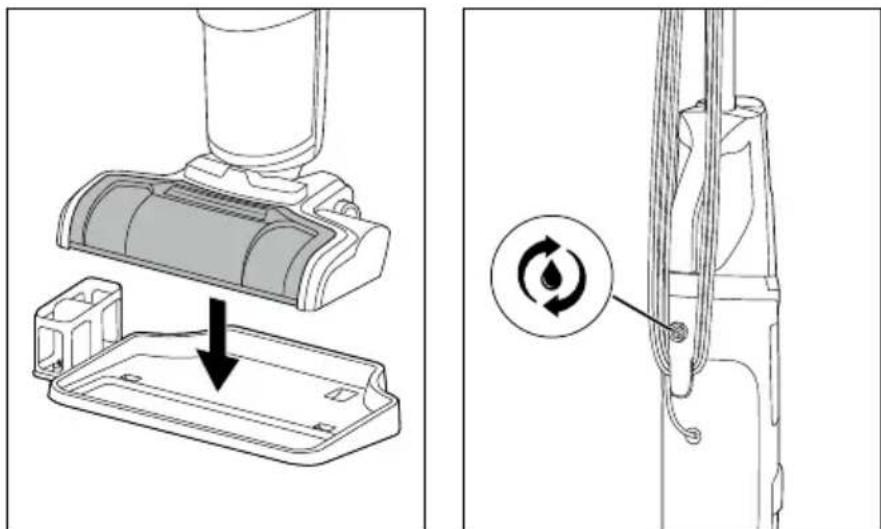

SHBR 560 B1 Fonction d'autonettoyage L'appareil possède une fonction d'autonettoyage, qui vous permet de nettoyer automatiquement le rouleau brosse 6, le compartiment à brosse dans la tête de nettoyage 3 de l'appareil et le canal d'aspiration après l'utilisation. Ƈ Posez l'appareil éteint sur le socle 4 de la station d'accueil et de nettoyage (voir fig. 31). Ƈ Appuyez sur l'interrupteur autonettoyage o (voir fig. 32). Fig. 31 Fig. 32 Ƈ Le programme de nettoyage suivant démarre :

1. Le rouleau brosse

6 démarre pendant 20 secondes environ et la solution de nettoyage est délivrée sur le rouleau brosse 6.

2. Le rouleau brosse

6 tourne pendant 30 secondes environ et la fonction d'aspiration est active, pendant que la solution de nettoyage est délivrée sur le rouleau brosse 6.

3. Une fois le programme de nettoyage terminé, l'appareil s'éteint à nouveau

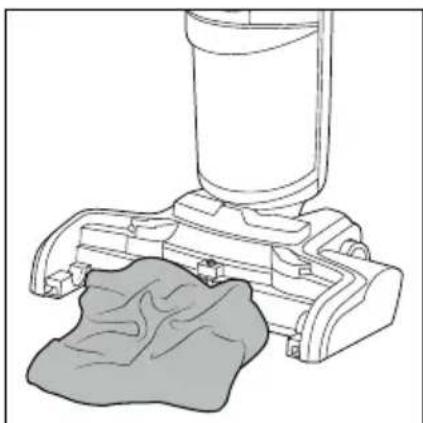

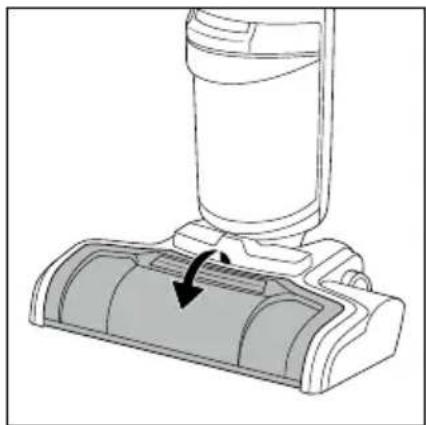

automatiquement. Nettoyage manuel En présence de salissures plus coriaces, il est nécessaire de nettoyer manuellement le rouleau brosse 6, la protection antiprojections 7 et le compartiment à brosse dans la tête de nettoyage 3 de l'appareil. Dans ce cas, procédez comme suit: Ƈ Assurez-vous que la fiche secteur de l'appareil est débranchée de la prise secteur. Ƈ Saisissez la protection antiprojections 7 par le haut au niveau de la poignée (PULL) et tirez-la en avant pour la détacher de la tête de nettoyage 3 (voir fig. 33).FR

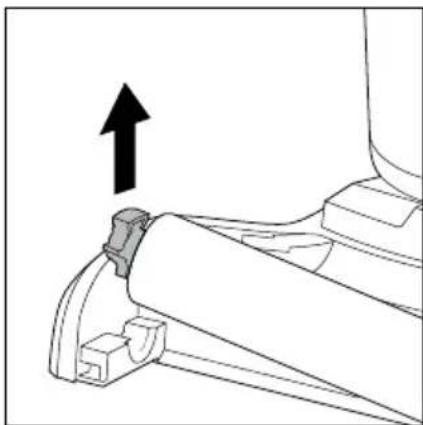

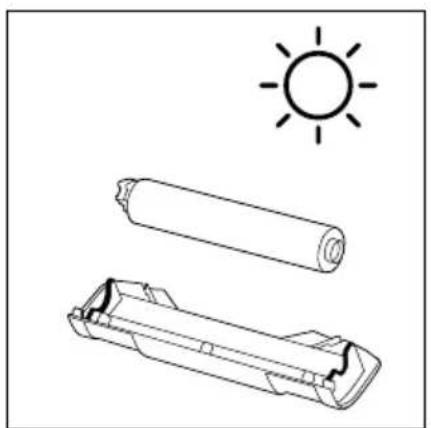

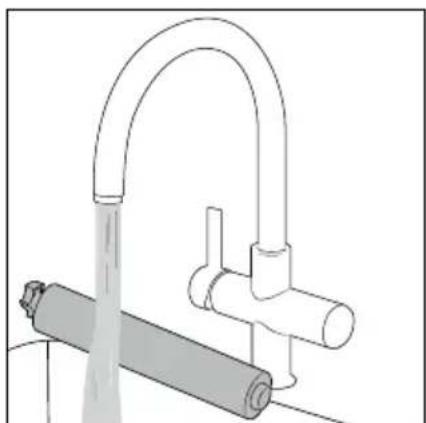

 75 ■ SHBR 560 B1 Ƈ Saisissez le support à gauche du rouleau brosse 6 et tirez-le vers le haut pour détacher le rouleau brosse de la tête de nettoyage 3 (voir fig. 34). Fig. 33 Fig. 34 Ƈ Nettoyez la protection antiprojections 7 et le rouleau brosse 6 à l'eau courante chaude (voir fig. 35). Ƈ Si le compartiment à brosse est sale, nettoyez-le avec une lavette ou un chiffon humide (voir fig. 36). Fig. 35 Fig. 36 Ƈ Laissez le rouleau brosse 6 et la protection antiprojections 7 sécher entièrement avant de les placer dans l'appareil (voir fig. 37). Ƈ Vous pouvez également placer le rouleau brosse 6 verticalement dans le support pour rouleau brosse 5 de la station d'accueil et de nettoyage pour qu'il sèche (voir fig. 38).■ 76 

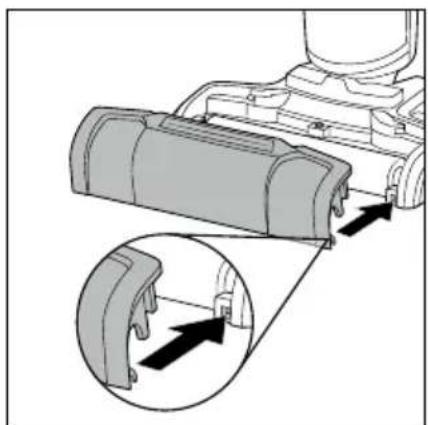

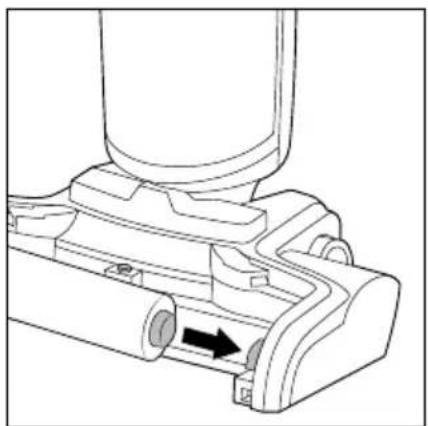

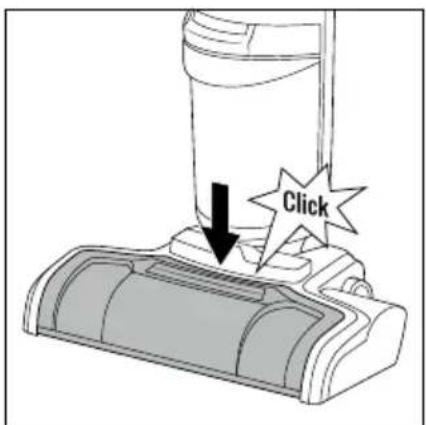

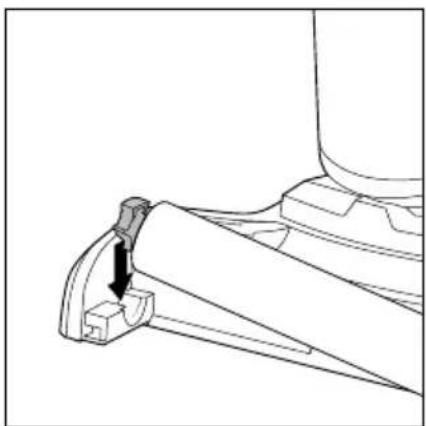

SHBR 560 B1 Fig. 37 Fig. 38 Ƈ Remontez le rouleau brosse 6 et la protection antiprojections 7 sur l'appareil en commençant par positionner le rouleau brosse 6 dans le support à droite de la tête de nettoyage 3 (voir fig. 39). Ƈ Poussez ensuite le support à gauche sur le rouleau brosse 6 dans l'ouverture sur le côté gauche de la tête de nettoyage 3, jusqu'à ce que le rouleau brosse 6 s'enclenche audiblement (voir fig. 40). Fig. 39 Fig. 40 Ƈ Remettez la protection antiprojections 7 en place en commençant par l'aligner avec les supports de la tête de nettoyage 3 (voir fig. 41). Ƈ Poussez ensuite sur la protection antiprojections 7 pour qu'elle reprenne sa position, jusqu'à ce qu'elle s'enclenche audiblement sur la tête de nettoyage 3 (voir fig. 42). Fig. 41 Fig. 42FR

 77 ■ SHBR 560 B1 Remplacer le filtre à impuretés Le filtre à impuretés 0 doit être remplacé au bout de 12–18 mois ou de 100 cycles de nettoyage environ (un cycle correspond à un réservoir à eau fraîche). Vous trouverez des informations pour la commande de filtre à impuretés de remplacement dans le chapitre suivant Commander des pièces de rechange. RISQUE D'ÉLECTROCUTION! ► Avant de remplacer le filtre à impuretés 0, retirez la fiche secteur de la prise secteur! Ƈ Pour remplacer le filtre à impuretés 0, procédez de la manière décrite au chapitre Nettoyer le réservoir d'eau sale. Commander des pièces de rechange Vous pouvez commander des pièces détachées pour ce produit de manière pra- tique sur Internet sur www.kompernass.com. Scannez le code QR avec votre smartphone/tablette. Ce code QR vous donne un accès direct à notre site web sur lequel vous pouvez visualiser et commander les pièces de re- change disponibles. REMARQUE ► Si vous rencontrez des problèmes avec la commande en ligne, vous pou- vez vous adresser par téléphone ou par e-mail à notre Centre de service après-vente (voir chapitre Service après-vente

► Veuillez toujours indiquer à la commande la référence article (par ex. 402446_2204), que vous trouverez sur la couverture de ce mode d’emploi. ► Veuillez noter qu’une commande en ligne de pièces de rechange n’est pas possible pour tous les pays de livraison. Rangement REMARQUE ► Placez l’appareil pour le rangement sur le socle 4 prévu à cet effet. Ce dernier ne doit pas être placé sur des sols absorbants ou gonflants, par ex. des tapis ou du parquet. ► Videz le réservoir d'eau fraîche q si vous n'utilisez pas l'appareil pendant une période prolongée. ► Rangez uniquement l'appareil lorsqu'il est propre. Suivez pour cela les consignes du chapitre Nettoyage et entretien. Ƈ Placez la partie portable avec poignée 1 de l’appareil en position verticale jusqu’à ce qu’il s’enclenche de manière audible. Cette position de stationnement empêche un basculement de l’appareil.■ 78 

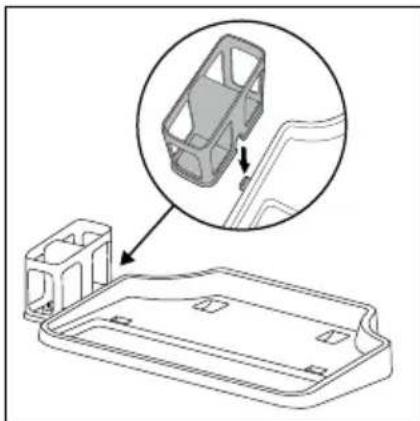

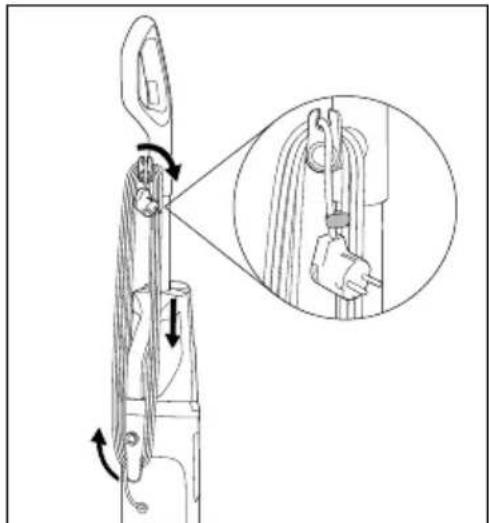

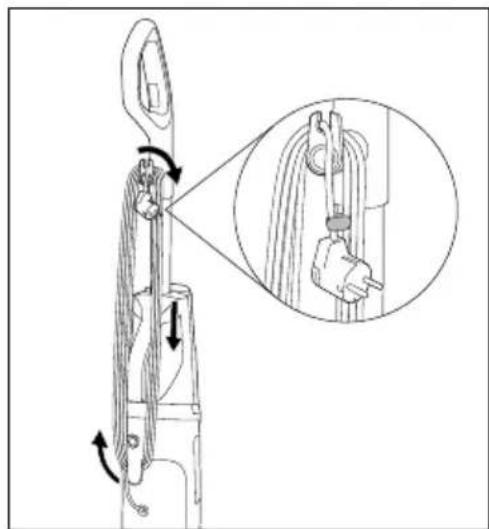

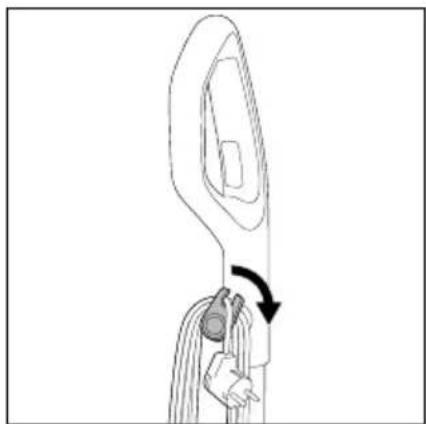

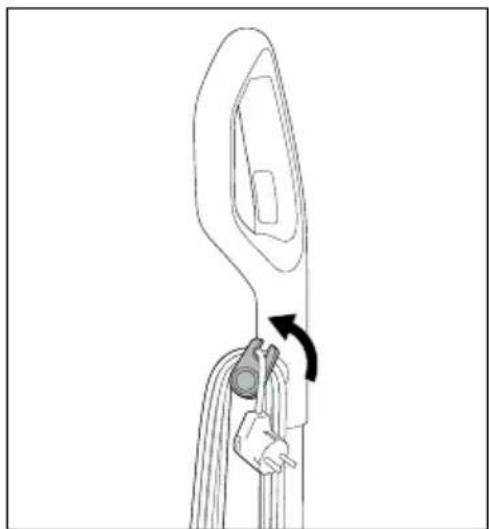

SHBR 560 B1 REMARQUE ► Pour détacher l'appareil de la position de stationnement, bloquez avec un pied la tête de nettoyage avec compartiment à brosse 3 de l'appareil et déplacez ensuite la partie portable avec poignée 1 vers l'arrière. Ƈ Sortez légèrement le support de cordon supérieur z et tournez-le à nouveau vers le haut (voir fig. 43). Ƈ Enroulez le cordon d’alimentation u entièrement autour des deux supports de cordon supérieur et inférieur z/p (voir fig. 44). Fig. 43 Fig. 44 Ƈ Transportez l’appareil uniquement par sa poignée

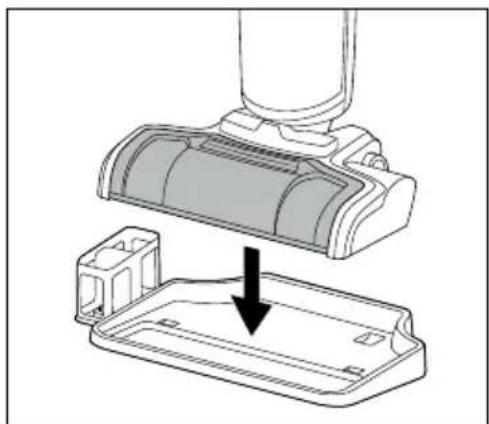

Ƈ Posez l’appareil pour le rangement sur le socle 4 de la station d’accueil et de nettoyage (voir fig. 45). Fig. 45 Ƈ Entreposez l’appareil à un endroit sec et exempt de poussières, sans exposition directe au soleil.FR

 79 ■ SHBR 560 B1 Dépannage Le tableau ci-dessous vous aidera à localiser les petits dysfonctionnements et à y remédier. Si vous ne réussissez pas à résoudre le problème à l’aide des mesures citées ci-dessous, veuillez vous adresser au service après-vente (voir le chapitre Service après-vente). Erreur Cause Dépannage Impossible de mettre l'appa- reil en marche. L'appareil n'est pas allumé. Assurez-vous que l'appareil est correctement branché à l'alimentation électrique. Appuyez sur l'interrupteur sol dur r ou sur l'interrupteur moquette e pour allumer l'appareil. La fiche secteur n'est pas insérée. Branchez la fiche secteur dans la prise secteur. La prise secteur n'est pas sous tension. Vérifiez les fusibles domestiques. Le réservoir d’eau sale 2 est plein. Videz le réservoir d’eau sale 2 (voir chapitre Nettoyer le réservoir d’eau sale). L'appareil est défectueux. Éteignez l'appareil et débranchez la fiche secteur de la prise secteur. Adressez-vous au service après-vente (voir chapitre Service après-vente). La puissance d'aspiration est trop faible. Les réservoirs d'eau fraîche et d'eau sale q/2 ne sont pas correctement en place sur l'appareil. Placez correctement les réservoirs d'eau fraîche et d'eau sale q/2 dans l'appareil (voir chapitre Remplir le réservoir d'eau fraîche et Nettoyer le réservoir d'eau sale). Le réservoir d'eau sale 2 est plein. Videz le réservoir d'eau sale 2 (voir chapitre Nettoyer le réservoir d'eau sale). La protection antipro- jections 7 n'est pas correctement fixée. Fixez la protection antiprojections 7 correcte- ment sur la tête de nettoyage 3 (voir chapitre Nettoyage manuel). Le canal d'aspiration est colmaté. Nettoyez le canal d'aspiration et éliminez le colmatage (voir chapitre Fonction d’autonet- toyage et Nettoyage manuel). Le filtre à impuretés 0 est colmaté. Videz le filtre à impuretés 0 et nettoyez-le (voir le chapitre Nettoyer le réservoir d'eau sale).■ 80 

SHBR 560 B1 Erreur Cause Dépannage L'appareil dé- livre trop peu de solution de nettoyage. Le réservoir d'eau fraîche q est vide. Remplir le réservoir d'eau fraîche q (voir chapitre Remplir le réservoir d'eau fraîche). Le réservoir d'eau fraîche q n'est pas correctement fermé. Sortez le réservoir d'eau fraîche q de l'appa- reil et vissez bien le couvercle (voir chapitre Remplir le réservoir d'eau fraîche). L'appareil n'est pas encore entièrement opérationnel. Avant chaque utilisation, maintenez l'interrupteur solution de nettoyage t appuyé pendant env. 10 secondes, pour que le rouleau brosse6 soit opérationnel avec la solution de nettoyage. La fonction spray conti- nu n'est pas activée. Appuyez deux fois brièvement sur l'interrupteur solution de nettoyage t pour activer la fonction spray continu et délivrer en continu de la solution de nettoyage au rouleau brosse 6. La protection antipro- jections 7 n'est pas correctement fixée. Fixez la projection antiprojections 7 correcte- ment (voir chapitre Nettoyage manuel). Le rouleau brosse 6 ne tourne pas. Le rouleau brosse

n'est pas monté cor- rectement. Éteignez l'appareil et débranchez la fiche secteur de la prise secteur. Montez le rouleau brosse 6 correctement sur la tête de nettoyage 3 (voir chapitre Nettoyage manuel). Le rouleau brosse

est bloqué. Débranchez la fiche secteur de la prise secteur. Retirez la protection antiprojections 7 et le rouleau brosse 6 pour éliminer le blocage. Remontez le rouleau brosse 6 et la protection antiprojections 7 sur l'appareil (voir chapitre Nettoyage manuel). Branchez la fiche secteur dans la prise secteur et allumez l'appareil. De l'eau s'écoule de l'appareil. Le réservoir d'eau fraîche q n'est pas correctement fermé. Sortez le réservoir d'eau fraîche q de l'appa- reil et vissez bien le couvercle (voir chapitre Remplir le réservoir d'eau fraîche).FR

 81 ■ SHBR 560 B1 Recyclage Recyclage de l'appareil Le symbole ci-contre, d’une poubelle barrée sur roues, indique que cet appareil doit respecter la directive2012/19/EU. Cette directive stipule que vous ne de- vez pas éliminer cet appareil en fin de vie avec les ordures ménagères, mais le rapporter aux points de collecte, aux centres de recyclage ou aux entreprises de gestion des déchets spécialement équipés à cet effet. Ce recyclage est gratuit. Respectez l’environnement et recyclez en bonne et due forme. Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître les possibilités de recyclage du produit usagé. Le produit et l‘emballage sont recyclables, soumis à une responsabilité élargie du fabricant, et sont collectés séparément. Recyclage de l'emballage Les matériaux d'emballage ont été sélectionnés selon des critères de respect de l'environnement, de technique d'élimination et sont de ce fait recyclables. Veuillez recycler les matériaux d'emballage qui ne servent plus en respectant la réglementation locale. Recyclez l'emballage d'une manière respectueuse de l'environnement. Observez le marquage sur les différents matériaux d'emballage et triez-les séparément si nécessaire. Les matériaux d'emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante: 1–7 : Plastiques, 20–22: Papier et carton, 80–98: Matériaux composites. Caractéristiques techniques Alimentation électrique 220–240V ∼ (courant alternatif), 50–60Hz Puissance absorbée 480–560 W Indice de protection IPX4 (protection omnidirectionnelle contre les projections d’eau) Mise à la terre de protection■ 82 

SHBR 560 B1 Garantie pour Kompernass Handels GmbH pour la France Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date d’achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous. Conditions de garantie La période de garantie débute à la date d’achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d’achat. Si dans un délai de trois ans suivant la date d’achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d’achat remboursé, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l’appareil défectueux et du justificatif d’achat (ticket de caisse) ainsi que la des- cription brève du vice et du moment de son apparition. Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l’échange du produit. Période de garantie et réclamation légale pour vices cachés L’exercice de la garantie ne prolonge pas la période de garantie. Cette disposi- tion s’applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l’achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l’objet d’une facturation. Étendue de la garantie L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison. La prestation de la garantie s’applique aux vices de matériel et de fabrication. Cette garantie ne s’étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d’usure, ni aux dété- riorations de pièces fragiles, par ex. interrupteurs, batteries ou pièces en verre. Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d’utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d’utilisation et actions qui sont déconseillés dans le manuel d’utilisation, ou dont vous êtes avertis doivent également être évités. Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d’entretien incorrect et inap- proprié, d’usage de la force et en cas d’intervention non réalisée par notre centre de service après-vente agréé.FR

 83 ■ SHBR 560 B1 Article L217-16 du Code de la consommation Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie com- merciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobili- sation d‘au moins sept jours vient s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘ache- teur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d‘intervention. Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions pré- vues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil. Article L217-4 du Code de la consommation Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l‘emballage, des instructions de montage ou de l‘installa- tion lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Article L217-5 du Code de la consommation Le bien est conforme au contrat : 1° S´il est propre à l‘usage habituellement attendu d‘un bien semblable et, le cas échéant : – s‘il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ; – s‘il présente les qualités qu‘un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le produc- teur ou par son représentant, notamment dans la publicité ou l‘étique- tage ; 2° Ou s‘il présente les caractéristiques définies d‘un commun accord par les par- ties ou être propre à tout usage spécial recherché par l‘acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Article L217-12 du Code de la consommation L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. Article 1641 du Code civil Le vendeur est tenu de la garantie à raison des défauts cachés de la chose ven- due qui la rendent impropre à l‘usage auquel on la destine, ou qui diminuent tel- lement cet usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait connus.■ 84 

SHBR 560 B1 Article 1648 1er alinéa du Code civil L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à compter de la découverte du vice. Les pièces détachées indispensables à l’utilisation du produit sont disponibles pendant la durée de la garantie du produit. Procédure en cas de garantie Afin de garantir un traitement rapide de votre demande, veuillez suivre les indi- cations suivantes : ■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (IAN)402446_2204 en tant que justificatif de votre achat. ■ Vous trouverez la référence sur la plaque signalétique sur le produit, une gravure sur le produit, sur la page de garde du mode d’emploi (en bas à gauche) ou sur l’autocollant au dos ou sur le dessous du produit. ■ Si des erreurs de fonctionnement ou d’autres vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail. ■ Vous pouvez ensuite retourner un produit enregistré comme étant défec- tueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l’affranchir à l’adresse de service après- vente communiquée. Sur www.lidl-service.com, vous pourrez télécharger ce mode d’emploi et de nombreux autres manuels, vidéos produit et logiciels d’installation. Grâce à ce code QR, vous arriverez directement sur le site Lidl service après- vente (www.lidl-service.com) et vous pourrez ouvrir votre mode d’emploi en saisissant votre référence (IAN)402446_2204.FR

 85 ■ SHBR 560 B1 Garantie pour Kompernass Handels GmbH pour la Belgique Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date d’achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous. Conditions de garantie La période de garantie débute à la date d’achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d’achat. Si dans un délai de trois ans suivant la date d’achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d’achat remboursé, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l’appareil défectueux et du justificatif d’achat (ticket de caisse) ainsi que la des- cription brève du vice et du moment de son apparition. Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l’échange du produit. Période de garantie et réclamation légale pour vices cachés L’exercice de la garantie ne prolonge pas la période de garantie. Cette disposi- tion s’applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l’achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l’objet d’une facturation. Étendue de la garantie L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison. La prestation de la garantie s’applique aux vices de matériel et de fabrication. Cette garantie ne s’étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d’usure, ni aux dété- riorations de pièces fragiles, par ex. interrupteurs, batteries ou pièces en verre. Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d’utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d’utilisation et actions qui sont déconseillés dans le manuel d’utilisation, ou dont vous êtes avertis doivent également être évités. Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d’entretien incorrect et inap- proprié, d’usage de la force et en cas d’intervention non réalisée par notre centre de service après-vente agréé.■ 86 

SHBR 560 B1 Procédure en cas de garantie Afin de garantir un traitement rapide de votre demande, veuillez suivre les indi- cations suivantes : ■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (IAN)402446_2204 en tant que justificatif de votre achat. ■ Vous trouverez la référence sur la plaque signalétique sur le produit, une gravure sur le produit, sur la page de garde du mode d’emploi (en bas à gauche) ou sur l’autocollant au dos ou sur le dessous du produit. ■ Si des erreurs de fonctionnement ou d’autres vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail. ■ Vous pouvez ensuite retourner un produit enregistré comme étant défec- tueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l’affranchir à l’adresse de service après- vente communiquée. Sur www.lidl-service.com, vous pourrez télécharger ce mode d’emploi et de nombreux autres manuels, vidéos produit et logiciels d’installation. Grâce à ce code QR, vous arriverez directement sur le site Lidl service après- vente (www.lidl-service.com) et vous pourrez ouvrir votre mode d’emploi en saisissant votre référence (IAN)402446_2204. Service après-vente Service France Tel.: 0800 919270 E-Mail: kompernass@lidl.fr Service Belgique Tel.: 0800 12089 E-Mail: kompernass@lidl.be IAN 402446_2204 Importateur Veuillez tenir compte du fait que l’adresse suivante n’est pas une adresse de ser- vice après-vente. Veuillez d’abord contacter le service mentionné.
