Type de produit	Climatisateur évaporatif
Marque	Adler
Modèle	AD 7922
Alimentation	220-240 V ~ 50 Hz
Puissance nominale	65 W
Puissance maximale	350 W
Capacité du réservoir d'eau	6 litres
Consommation d'eau	0,5 litre par heure
Pile de la télécommande	CR2025 (3 V)
Fonctions principales	Refroidissement par eau et glaçons, 3 vitesses de ventilateur (L, M, H), oscillation horizontale, modes Normal, Naturel, Sommeil, minuterie 0,5 à 7,5 heures
Type de commande	Panneau tactile et télécommande
Entretien et nettoyage	Nettoyer le filtre toutes les 2 semaines ; vidanger et nettoyer le réservoir avant un stockage prolongé
Sécurité	Usage intérieur uniquement ; ne pas immerger ; ne pas laisser les enfants sans surveillance ; débrancher avant nettoyage
Garantie	Conditions de garantie différentes pour usage commercial (voir notice)

FOIRE AUX QUESTIONS - AD 7922 ADLER

Comment utiliser les récipients en plastique pour un refroidissement plus efficace ?

Remplissez les récipients en plastique fournis avec de l'eau froide du robinet sans dépasser le niveau MAX. Placez-les au congélateur pendant plusieurs heures jusqu'à ce qu'ils soient gelés. Ensuite, mettez un ou les deux récipients dans le réservoir d'eau de l'appareil. Cela renforce le refroidissement.

Comment nettoyer le filtre intérieur ?

Débranchez l'appareil. Retirez les deux vis à l'arrière du boîtier, puis enlevez le couvercle d'entrée d'air et le filtre. Nettoyez le filtre avec un chiffon doux ou un aspirateur. Replacez le filtre et le couvercle, puis revissez.

Quelle est la capacité du réservoir d'eau et comment le remplir ?

Le réservoir a une capacité de 6 litres. Pour le remplir, tournez le verrou du réservoir en position verticale, retirez le réservoir, versez de l'eau claire sans dépasser le niveau maximum (vous pouvez aussi verser sans retirer complètement le réservoir). Replacez le réservoir et tournez le verrou en position horizontale.

Comment utiliser la télécommande ?

Retirez d'abord le film installé sur la pile. La télécommande fonctionne avec une pile CR2025. Tous les boutons ont les mêmes fonctions que le panneau de commande : marche/arrêt, vitesse, refroidissement, oscillation, minuterie, mode.

Que faire si l'appareil ne refroidit pas bien ?

Vérifiez que le réservoir d'eau est rempli et que la pompe est activée (bouton COOL). Assurez-vous que les récipients en plastique sont bien gelés. Nettoyez le filtre intérieur s'il est obstrué. Vérifiez que le couvercle d'entrée d'air n'est pas bloqué.

Comment régler la minuterie ?

Appuyez sur le bouton TIMER. La durée peut être réglée par paliers de 0,5 heure de 0,5 à 7,5 heures. Les indicateurs 0,5H, 1H, 2H et 4H s'allument en fonction de la durée choisie (par exemple, 3 heures = 1H + 2H). Une fois la minuterie écoulée, l'appareil s'éteint automatiquement.

Puis utiliser l'appareil sans eau ?

Oui, l'appareil peut fonctionner comme simple ventilateur sans activer la fonction COOL. Dans ce cas, les modes NORMAL, NATUREL et SOMMEIL sont disponibles avec les trois vitesses de ventilateur.

Comment vider le réservoir d'eau pour le rangement ?

Débranchez l'appareil. Tournez le verrou du réservoir en position verticale et retirez le réservoir. Videz l'eau. Nettoyez le réservoir avec un savon doux, séchez-le complètement avant de le remettre en place. Videz également les récipients en plastique.

Quels sont les modes de ventilation disponibles ?

Trois modes : NORMAL (vitesse constante choisie), NATUREL (cycles de vitesse imitant le vent naturel), et SOMMEIL (réduction automatique de la vitesse toutes les 30 minutes pour un fonctionnement silencieux).

L'appareil nécessite-t-il une installation particulière ?

Non, il suffit d'installer les 4 roulettes fournies en les encliquetant dans les trous sous l'appareil. Placez l'appareil sur une surface plane et sèche, branchez-le et il est prêt à l'emploi. Ne pas incliner quand le réservoir est plein.

MODE D'EMPLOI AD 7922 ADLER

Les conditions de garantie sont différentes si l'appareil est utilisé à des fins commerciales.

1. Avant d'utiliser le produit, veuillez lire attentivement et toujours respecter les instructions suivantes. Le fabricant n'est pas responsable des dommages dus à une mauvaise utilisation.
2. Le produit ne doit être utilisé qu'à l'intérieur. N'utilisez pas le produit à des fins non compatibles avec son application.
3. La tension applicable est de 220-240V, ~50Hz. Pour des raisons de sécurité, il n'est pas

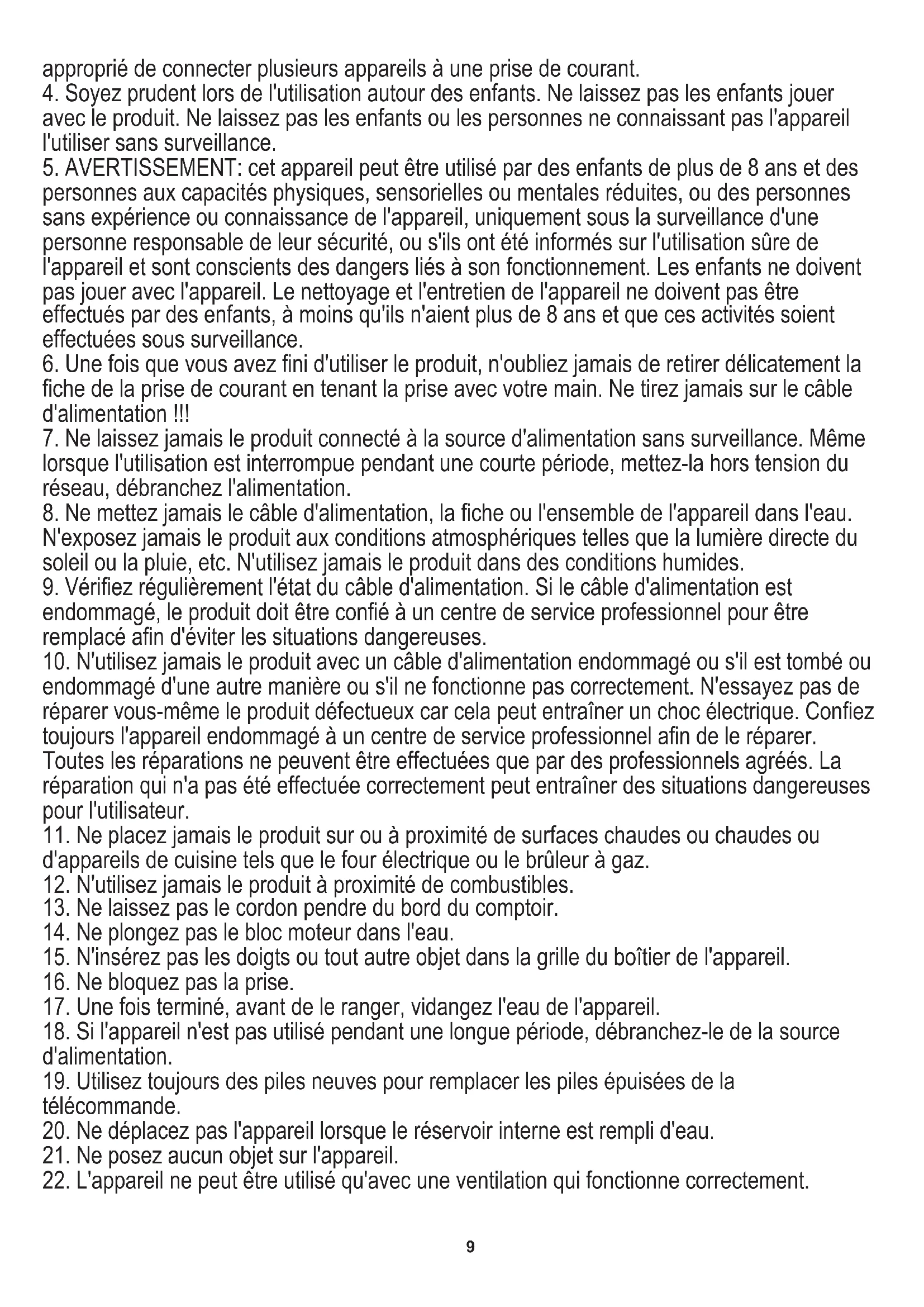

approprié de connecter plusieurs appareils à une prise de courant. 4. Soyez prudent lors de l'utilisation autour des enfants. Ne laissez pas les enfants jouer avec le produit. Ne laissez pas les enfants ou les personnes ne connaissant pas l'appareil l'utiliser sans surveillance. 5. AVERTISSEMENT : cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou des personnes sans expérience ou connaissance de l'appareil, uniquement sous la surveillance d'une personne responsable de leur sécurité, ou s'ils ont été informés sur l'utilisation sûre de l'appareil et sont conscients des dangers liés à son fonctionnement. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants, à moins qu'ils n'aient plus de 8 ans et que ces activités soient effectuées sous surveillance. 6. Une fois que vous avez fini d'utiliser le produit, n'oubliez jamais de retirer délicatement la fiche de la prise de courant en tenant la prise avec votre main. Ne tirez jamais sur le câble d'alimentation !!! 7. Ne laissez jamais le produit connecté à la source d'alimentation sans surveillance. Même lorsque l'utilisation est interrompue pendant une courte période, mettez-le hors tension du réseau, débranchez l'alimentation. 8. Ne mettez jamais le câble d'alimentation, la fiche ou l'ensemble de l'appareil dans l'eau. N'exposez jamais le produit aux conditions atmosphériques telles que la lumière directe du soleil ou la pluie, etc. N'utilisez jamais le produit dans des conditions humides. 9. Vérifiez régulièrement l'état du câble d'alimentation. Si le câble d'alimentation est endommagé, le produit doit être confié à un centre de service professionnel pour être remplacé afin d'éviter les situations dangereuses. 10. N'utilisez jamais le produit avec un câble d'alimentation endommagé ou s'il est tombé ou endommagé d'une autre manière ou s'il ne fonctionne pas correctement. N'essayez pas de réparer vous-même le produit défectueux car cela peut entraîner un choc électrique. Confiez toujours l'appareil endommagé à un centre de service professionnel afin de le réparer. Toutes les réparations ne peuvent être effectuées que par des professionnels agréés. La réparation qui n'a pas été effectuée correctement peut entraîner des situations dangereuses pour l'utilisateur. 11. Ne placez jamais le produit sur ou à proximité de surfaces chaudes ou d'appareils de cuisine tels que le four électrique ou le brûleur à gaz. 12. N'utilisez jamais le produit à proximité de combustibles. 13. Ne laissez pas le cordon pendre du bord du comptoir. 14. Ne plongez pas le bloc moteur dans l'eau. 15. N'insérez pas les doigts ou tout autre objet dans la grille du boîtier de l'appareil. 16. Ne bloquez pas la prise. 17. Une fois terminé, avant de le ranger, vidangez l'eau de l'appareil. 18. Si l'appareil n'est pas utilisé pendant une longue période, débranchez-le de la source d'alimentation. 19. Utilisez toujours des piles neuves pour remplacer les piles épuisées de la télécommande. 20. Ne déplacez pas l'appareil lorsque le réservoir interne est rempli d'eau. 21. Ne posez aucun objet sur l'appareil. 22. L'appareil ne peut être utilisé qu'avec une ventilation qui fonctionne correctement.

DESCRIPTION DE L'APPAREIL (Figure A).

1. Panneau de contrôle
2. Persiennes verticales
3. Persiennes horizontales
4. Roues
5. Récipients en plastique
6. Filtre intérieur
7. Couvercle d'entrée d'air
8. Réservoir d'eau
9. Verrouillage du réservoir d'eau
10. Télécommande

AVANT LA PREMIÈRE UTILISATION

Instructions d'installation pour les roulettes :

Sortez les 4 roulettes de l'emballage. Retournez l'appareil à l'envers sur une surface plane avec un chiffon doux ou un tapis lors de l'assemblage pour éviter les rayures. Alignez l'axe de la roulette avec le trou d'installation de la roulette dans le bas du corps et appuyez fermement jusqu'à l'extrémité. Regardez la figure C.

UTILISATION DE L'APPAREIL

Une réduction notable de la température de l'air de sortie se produit après la mise dans le réservoir d'eau (8) des récipients en plastique (5) attachés au produit. Les récipients en plastique doivent être préalablement congelés au congélateur pendant quelques heures. Il est recommandé de remplir le récipient en plastique (5) avec de l'eau froide du robinet et de ne pas dépasser le niveau MAX marqué sur le récipient en plastique. Le contenu du récipient en plastique est interdit à la consommation. Garder loin des enfants.

1. Placez l'appareil sur une surface sèche et plane.
2. Faites pivoter à plat le verrou du réservoir d'eau (9) et retirez le réservoir d'eau (8) de l'arrière de l'appareil. Versez de l'eau claire et froide, en veillant à ne pas dépasser le niveau maximum. Vous pouvez verser de l'eau sans retirer complètement le réservoir d'eau. Pour retirer complètement le réservoir d'eau, retirez d'abord la pompe en appuyant sur les deux languettes d'extrémité (figure D) et retirez le réservoir d'eau (8). Après avoir versé de l'eau, tournez le verrou du réservoir d'eau (9) en position horizontale. N'inclinez pas l'appareil après avoir versé l'eau dans le réservoir d'eau. Ne retirez pas le réservoir d'eau lorsque l'appareil est branché sur l'alimentation électrique.
3. Branchez la fiche sur l'alimentation électrique, l'appareil est en mode veille. Le voyant d'alimentation est allumé. Vous pouvez maintenant utiliser le panneau de commande (1) ou la télécommande (10) pour faire fonctionner l'appareil (figure B). Allumez l'appareil à l'aide du bouton «ON / OFF» (A). L'appareil commence à fonctionner à vitesse moyenne et passe à basse vitesse après 3 secondes. Appuyez à nouveau sur le bouton (A) pour le remettre en mode veille.
4. Le bouton SPEED (B) vous permet de changer la vitesse du ventilateur. Les vitesses suivantes peuvent être sélectionnées : HIGH (rapide), MIDDLE (moyen) et LOW (lent). Les icônes correspondantes sur le panneau s'allumeront.
5. Le bouton COOL (F) abaisse la température de l'air en faisant fonctionner la pompe à eau. Appuyez UNIQUEMENT sur le bouton (F) lorsqu'il y a de l'eau dans le réservoir d'eau. De plus, un ensemble de deux récipients en plastique (5) est fixé. Les récipients en plastique (5) doivent être remplis d'eau froide du robinet et ne pas dépasser le niveau maximal au début. Ensuite, mettez-les plusieurs heures dans le congélateur. Mettez ensuite un ou les deux récipients dans le réservoir d'eau (8). Pour souffler l'air frais, l'appareil doit être rempli d'eau. Lorsque l'appareil fonctionne, vérifiez périodiquement le niveau d'eau pour voir s'il faut ajouter de l'eau. Appuyez à nouveau sur le bouton (F) pour désactiver le soufflage d'air froid.
6. Le bouton COOL (F) abaisse en outre la température de l'air en activant la pompe à eau. Appuyez sur le bouton (F) UNIQUEMENT lorsqu'il y a de l'eau dans le réservoir d'eau. L'appareil est équipé d'un ensemble de deux récipients en plastique (5). Les récipients en plastique (5) doivent être remplis d'eau froide du robinet et ne pas dépasser le niveau maximum. Ensuite, mettez-les au congélateur pendant quelques heures. Placez ensuite un ou les deux récipients dans le réservoir d'eau (8). Pendant que la machine fonctionne, vérifiez périodiquement le niveau d'eau pour voir si elle a besoin d'ajouter de l'eau. Appuyez à nouveau sur le bouton (F) pour arrêter la pompe à eau et fournir un souffle supplémentaire d'air froid.
7. Appuyez sur le bouton SWING (C) pour démarrer l'oscillation des volets horizontaux (3) qui assurent une distribution uniforme du flux d'air froid dans une plage de 60° dans la direction gauche et droite. Les volets verticaux (2) ne se déplacent pas automatiquement, donc si nécessaire, ajustez-les manuellement pour qu'ils pointent vers le haut ou vers le bas. L'indicateur correspondant s'allume.
8. Le bouton TIMER (D) permet de programmer la durée pendant laquelle l'appareil fonctionnera avant de s'éteindre automatiquement. Si la fonction TIMER n'est pas utilisée, l'appareil fonctionnera jusqu'à ce qu'il soit éteint manuellement. L'heure d'arrêt peut être réglée par incréments d'une demi-heure de 0,5 à 7,5 heures. Il y a 4 indicateurs : 0,5H, 1H, 2H et 4H. Par exemple, si la minuterie est réglée sur 3 heures, les voyants 1H et 2H s'allument.
9. Le bouton MODE (E) permet de basculer entre l'un des modes de ventilation suivants : NORMAL, NATUREL et SOMMEIL, en appuyant à plusieurs reprises sur le bouton.

- Configuration du mode « NORMAL » :

Le fonctionnement en mode « NORMAL » signifie souffler à l'une des vitesses choisies :

H : VITESSE ÉLEVÉE DU VENTILATEUR,

M : VITESSE MOYENNE DU VENTILATEUR,

L : VITESSE FAIBLE DU VENTILATEUR.

• Le mode « NATUREL » imite l'action naturelle du vent en répétant la série de vitesses du ventilateur :

Lorsque vous choisissez la faible vitesse du ventilateur : Cycle de début d'air : L (4 secondes) -> M (6 secondes) -> arrêt (2 secondes) -> L (6 secondes) -> M (10 secondes) -> L (4 secondes) -> M (6 secondes) -> arrêt (2 secondes) -> M (2 secondes) -> L (4 secondes) -> arrêt (2 secondes) -> L (10 secondes) -> M (2 secondes) -> arrêt (4 secondes) -> L (2 secondes) -> M (6 secondes) sera répété encore et encore. Lorsque vous choisissez la vitesse moyenne du ventilateur : Cycle de début d'air : M (6 secondes) -> H (2 secondes) -> L (6 secondes) -> M (8 secondes) -> H (4 secondes) -> L (2 secondes) -> M (10 secondes) -> L (6 secondes) -> M (8 secondes) -> H (2 secondes) -> arrêt (2 secondes) -> H (4 secondes) -> L (8 secondes) -> H (2 secondes) -> M (6 secondes) -> L (4 secondes) sera répété encore et encore.

Lorsque vous choisissez la vitesse élevée du ventilateur : Cycle de début d'air : H (4 secondes) -> M (6 secondes) -> H (8 secondes) -> M (4 secondes) -> H (6 secondes) -> L (4 secondes) -> H (6 secondes) -> M (4 secondes) -> H (8 secondes) -> M (10 secondes) -> H (8 secondes) -> M (6 secondes) -> H (4 secondes) -> M (2 secondes) -> H (6 secondes) -> M (10 secondes) sera répété encore et encore.

• Mode "SLEEP" : basé sur la série de vitesse "NATURELLE", l'unité réduit automatiquement la vitesse du ventilateur toutes les 30 minutes environ.

Lorsque vous appuyez sur la vitesse du ventilateur élevée : l'unité ralentira à vitesse moyenne après 30 minutes, puis ralentira après 30 minutes supplémentaires pour toujours souffler à basse vitesse.

Si vous appuyez sur la vitesse moyenne du ventilateur, l'unité réduira la vitesse moyenne du ventilateur à basse vitesse après 30 minutes pour toujours souffler à basse vitesse.

Lorsque vous appuyez sur basse vitesse : l'appareil soufflera à basse vitesse tout le temps.

1. Tous les boutons de la télécommande (10) ont les mêmes fonctions que les boutons du panneau de commande (1).

Ne placez aucun objet entre l'appareil et la télécommande pour assurer une bonne communication entre la télécommande et l'appareil. Pour démarrer le fonctionnement de la télécommande (10), retirez le film d'installation. Pour remettre la pile en place, appuyez sur la languette de dégagement et retirez la batterie du chariot de batterie. Remplacer par une batterie du même type, remonter la batterie dans l'ordre inverse.

NETTOYAGE ET ENTRETIEN

Débranchez toujours l'appareil avant de commencer à nettoyer ou à vider l'appareil. 1. Nettoyez avec un chiffon doux et sec. N'utilisez pas de solvants chimiques car ils peuvent causer des dommages permanents ou une déformation de l'appareil. 2. Si l'appareil n'est pas utilisé pendant trois mois ou plus, retirez les piles de la télécommande. 3. Après un fonctionnement de longue durée, le couvercle d'entrée d'air (7) et le filtre intérieur (6) seront obstrués par la poussière, ce qui affectera considérablement les performances de refroidissement de l'appareil. Si l'eau ne change pas pendant longtemps, il peut y avoir des moisissures. Nous suggérons de nettoyer le couvercle d'entrée d'air (7) et le filtre intérieur (6) une fois toutes les deux semaines. La procédure de nettoyage du filtre est la suivante : a) Débranchez l'appareil, retirez les deux vis du boîtier arrière à l'aide d'un tournevis puis retirez le couvercle (7) et le filtre (6). b) Essuyez ou nettoyez à l'aide d'un aspirateur. Utilisez le chiffon pour dépoussiérer doucement le filtre intérieur (6). c) Remettez le filtre intérieur (6) et le couvercle d'entrée (7) en place et serrez les vis. 4. Videz l'eau avant le stockage saisonnier en retirant le réservoir d'eau (chapitre Utilisation de l'appareil - point 2). Utilisez un savon doux et de l'eau pour nettoyer le réservoir d'eau. Ensuite, séchez complètement l'appareil et le réservoir d'eau pour éviter les dommages dus à l'humidité. 5. Videz l'eau des récipients en plastique (5) avant le stockage. 6. Assurez-vous que le réservoir d'eau (8), le filtre intérieur (6) et le couvercle d'entrée (7) sont replacés dans la bonne position avant de remettre en marche.

DONNÉES TECHNIQUES :

Alimentation 220-240 V ~ 50 Hz

Puissance : 65 W

Puissance max : 350 W

Capacité du réservoir : 6 litres

Consommation d'eau : 0,5 litre / heure

Batterie : CR2025 (3 V)

L'appareil de la classe d'isolation électrique demande une prise à la terre.

L'appareil est conforme aux exigences des directives : Appareil électrique basse tension (LVD)

Compatibilité électromagnétique (EMC)

Produit marqué CE sur la plaquette signalétique.
