MODE D'EMPLOI L 840 SC STEINEL
Se référer à la partie texte !
1. À propos de ce document
Veuillez le lire attentivement et le conserver en lieu sûr !
– Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.
- Sous réserve de modifications techniques.
Explication des symboles
ntion danger !
voi à des passages dans le document.
2. Consignes de sécurité générales
Avant toute intervention sur l'appareil, couper l'alimentation électrique !
- Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper l'alimentation électrique et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
- L'installation du luminaire à détection implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100.
- Utiliser uniquement des pièces de rechange d'origine.
- Les réparations ne doivent être effectuées que par des ateliers spécialisés.
3. L 830, L 835, L 840, GL 80 SC / C
Utilisation conforme aux prescriptions
- Applique à détection pour le montage mural à l'extérieur (L 830 / L 835 / L 840 SC).
- Applique pour le montage mural à l'extérieur
- (L 830, L 835, L 840 C).
– Luminaire à détection pour le montage sur le sol à l'extérieur - (GL 80 SC).
– Luminaire pour le montage sur le sol à l'extérieur (GL 80 C).
Remarque :
Il est nécessaire de respecter une distance minimale de 3 m entre l'appareil et le routeur WiFi ou les points d'accès afin d'exclure tout dysfonctionnement.
Les luminaires à détection (SC) sont équipés d'un détecteur de mouvement actif. Le détecteur iHF intégré émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement de personnes dans la zone de détection du luminaire à détection, le système détecte la modification de l'écho. Un microprocesseur déclenche alors la commande « Allumage de la lumière ». L'appareil peut détecter les mouvements à travers les portes, les vitres et les paroies de faible épaisseur. Une analyse des signaux permet au détecteur de faire la différence entre les personnes en mouvement et les objets en mouvement tels que les arbustes ou les petits animaux. Finis les déclenchements intempestifs causés par les petits animaux et les dysfonctionnements dus différences de températures.
Il est possible de régler les fonctions du luminaire à détection depuis un smartphone ou une tablette. Une connexion Bluetooth n'est possible qu'avec un smartphone ou une tablette.
Remarque :
La puissance hyperfréquence du détecteur iHF est d'env.
1 mW – ce qui ne représente qu'un 1.000e de la puissance d'émission d'un smartphone ou d'un four à micro-ondes.
Contenu de la livraison des modèles L 830, L 835, L 840 SC / C (Fig. 3.1)
- Luminaire
- Trois vis
- Trois chevilles
- Trois pièces d'écartement
Dimensions du produit L 830 SC / C (Fig. 3.2)
Dimensions du produit L 835 SC / C (Fig. 3.3)
Dimensions du produit L 840 SC / C (Fig. 3.4)
Vue d'ensemble des modèles L 830, L 835, L 840 SC / C (Fig. 3.5)
A Support mural
B Borne de raccord
C Bouchon
D Connecteur enfichable
E Cube du luminaire
Contenu de la livraison du modèle GL 80 SC / C (Fig. 3.6)
- Luminaire
- Profilé
- Plaque de base
- Quatre vis à la base
- Quatre chevilles
- Quatre vis d'assemblage
Dimensions du produit GL 80 SC / C (Fig. 3.7)
Vue d'ensemble du modèle GL 80 SC / C (Fig. 3.8)
A Capuchon de protection
B Borne de raccord
D Connecteur enfichable
E Cube du luminaire
F Borne de terre
Répartition de l'intensité lumineuse (Fig. 3.9, Fig. 3.10, Fig. 3.11, Fig. 3.12)
Portée (uniquement SC) (Fig. 3.13)
Remarque :
Lorsque les luminaires sont installés trop près les uns des autres, il peut se produire des déclenchements intempestifs car les signaux hyperfréquence émis interfèrent entre eux. (Fig. 3.14 A)
Il convient d'adopter les mesures suivantes pour éviter ces dysfonctionnements :
- Installation des luminaires en respectant un espace d'au moins 5 m entre eux.
- Mise en réseau des luminaires via l'application Steinel Connect et mise hors tension ciblée du détecteur des différents luminaires via la fonction Sensor OFF (détecteur désactivé) (Fig. 3.14 B + C). La mise en réseau met également les luminaires à détecteur désactivé sous tension dès qu'un mouvement est détecté.
4. Branchement électrique
Schéma des connexions (Fig. 4.1)
Le câble d'alimentation secteur est composé d'un câble à 2-3 conducteurs :
L = phase (généralement noir ou marron)
N = neutre (généralement bleu)
PE = conducteur de terre (vert / jaune)
En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. La phase (L) et le neutre (N) sont branchés au domino. Isoler le conducteur de terre (PE) et le placer simplement à côté.
Pour le modèle GL 80 SC / C, le conducteur de mise à la terre doit être connecté à la borne de terre.
Important : une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut identifier les différents câbles et les raccorder en conséquence. Il est bien sûr possible de monter sur le câble secteur un interrupteur permettant la mise en ou hors circuit de l'appareil.

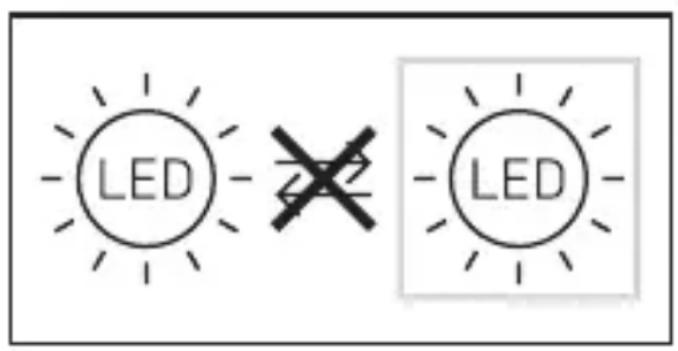

Important : Il n'est pas possible de remplacer la source lumineuse de ce luminaire. S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le luminaire en entier.
- Contrôler l'absence de dommages sur toutes les pièces.
- Ne pas mettre le produit en service en cas de dommage.
- Lors du montage du luminaire à détection, veillez à ce qu'il soit fixé sans être soumis à des vibrations.
- Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements.
Étapes de montage (L 830, L 835, L 840 SC / C)
- Couper l'alimentation électrique. (Fig. 4.1)
- Desserrer les vis de blocage et enlever le cube du luminaire du support mural. (Fig. 5.1)
• Marquer l'emplacement des trous. (Fig. 5.2) - Percer les trous, puis mettre les chevilles. (Fig. 5.3)
- Percer les bouchons.
- Montage en cas de câble d'alimentation encastré (Fig. 5.4)
- Montage en cas de câble d'alimentation en saillie (Fig. 5.5)
- Brancher les câbles de raccordement (Fig. 5.6)
- Emboîter le cube du luminaire sur le support mural (Fig. 5.7)
- Serrer les vis de blocage (Fig. 5.7)
- Mettre l'appareil sous tension (Fig. 5.7)
- Procéder aux réglages via l'application → « 6. Fonction »
Remarque :
N'enterrez pas le luminaire pour éviter des dommages dus à la corrosion ou à l'oxydation.
Étapes de montage (GL 80 SC / C)
• Couper l'alimentation électrique (Fig. 4.1)
- Desserrer la vis de blocage et enlever le cube du luminaire du cache (Fig. 5.8)
- Faire passer le câble à travers le pied et le profilé (Fig. 5.9).
- Visser le profilé sur le pied (Fig. 5.10)
- Marquer l'emplacement des trous sur la plaque de base (Fig. 5.11)
- Percer les trous, puis introduire les chevilles (Fig. 5.12)
- Visser le pied sur le sol (Fig. 5.13)
- Visser le cache sur le profilé (Fig. 5.14)
- Brancher les câbles de raccordement (Fig. 5.15)
- Emboîter le cube du luminaire sur le cache (Fig. 5.16)
- Serrer la vis de blocage (Fig. 5.16)
- Mettre l'appareil sous tension (Fig. 5.16)
- Procéder aux réglages via l'application
→ « 6. Fonction »
6. Fonctions
Il est possible de régler les fonctions pour les versions SC. Les fonctions sont réglées via l'application Steinel Connect.
Application Steinel Connect
Il faut télécharger l'application Steinel Connect de l'AppStore pour pouvoir configurer le luminaire avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire.
Android iOS
Fonctions pouvant être réglées via l'application Steinel Connect :
- Temporisation
- Réglage de la portée
- Réglage du seuil de déclenchement
- Lumière de base
- Niveau de l'éclairage principal / de la veilleuse réglable
– Réglage de la portée étendu - Mise en réseau de groupe
- Réglage du seuil de déclenchement via Teach-In
Réglages d'usine (état de livraison)
-Réglage de la portée : max.
-Réglage de la durée de la lumière principale : 10 sec.
-Réglage de la durée de l'éclairage de base : 1 min
-Réglage crépusculaire : 2.000 lux
-Niveau de gradation de la lumière de base : 50
Temporisation (durée de post-fonctionnement)
La durée d'éclairage souhaitée du luminaire est réglable progressivement d'environ 5 s à 60 min au maximum. La minuterie redémarre à chaque détection de mouvement avant la fin de cette durée.
Cette fonction est possible pour les versions C : toujours uniquement en combinaison avec un produit à détection Bluetooth.
Remarque :
Après chaque extinction du luminaire, la détection du mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que le luminaire peut à nouveau enclencher l'éclairage en cas de mouvement.
Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte.
Réglage de la portée (sensibilité)
Le terme portée désigne l'espace à peu près circulaire formé sur le sol par la zone de détection pour un montage à 2 m de hauteur.
- Bouton de réglage sur maximum = portée max. (5 m)
- Bouton de réglage sur minimum = portée min. (1 m)
Cette fonction est possible pour les versions C : toujours uniquement en combinaison avec un produit à détection Bluetooth.
Réglage du seuil de déclenchement (seuil de réaction)
Le seuil de déclenchement souhaité du luminaire peut être réglé progressivement d'env. 2 à 2.000 lx.
- Bouton de réglage positionné sur la butée à droite = fonctionnement diurne (indépendamment de la luminosité)
- Bouton de réglage positionné sur la butée à gauche = fonctionnement nocturne (env. 2 lux)
Cette fonction est possible pour les versions C : toujours uniquement en combinaison avec un produit à détection Bluetooth.
Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être en butée à droite.
Balisage
Il est possible de régler la luminosité du balisage entre 0 % et 100 %. Il est possible de régler le balisage en fonction du temps ou de la luminosité. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que l'éclairage s'enclenche pour la durée programmée (voir temporisation) à la position d'éclairage à pleine puissance (100 %). Le luminaire commute ensuite à nouveau sur balisage.
Éclairage principal
Il est possible de régler la luminosité de l'éclairage principal entre 10 % et 100 %.
Fonction d'allumage en douceur
Ceci signifie qu'au moment de l'allumage, l'éclairage ne s'enclenche pas directement à sa puissance maximum, mais que son intensité augmente en peu de temps pour atteindre 100 % (fade in). De même, l'intensité de l'éclairage diminue lentement jusqu'à atteindre 0 % (fade out) lors de l'extinction. Il est possible de régler les temporisations fade in et fade out en fonction des besoins.
Fonction de marche forcée
L'application STEINEL Connect permet de régler les paramètres du mode marche forcée. Dans l'application, Il est possible de régler à souhait la marche forcée jusqu'à une heure spécifiée (Teach-in horaire).
Mise en réseau via Bluetooth (technologie Bluetooth Connect Mesh)
Le détecteur type interrupteur encastré fonctionne avec la technologie Bluetooth mesh. Il peut être mis en réseau avec tous les produits fonctionnant avec la technologie Bluetooth mesh. Le détecteur type interrupteur encastré est configuré depuis l'application STEINEL Connect. Lors de la première connexion du détecteur type interrupteur encastré avec l'application STEINEL Connect, des clés réseau correspondantes sont mémo-risées sur le smartphone ou la tablette. Les clés empêchent tout accès non autorisé au détecteur. Pour accéder au détecteur depuis un autre smartphone ou une autre tablette, il faut partager la clé réseau.
7. Maintenance / Entretien
Le produit ne nécessite aucun entretien.
Si le luminaire se salit, on le nettoiera avec un chiffon humide (ne pas utiliser de détergent).

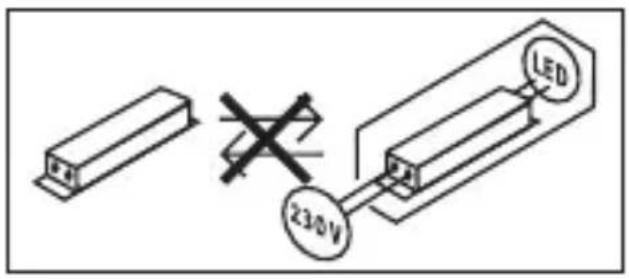

Important : il n'est pas possible de remplacer l'appareil.
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.
Ne jetez pas les appareils électriques avec les ordures ménagères !
Uniquement pour les pays de l'UE : conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
9. Garantie du fabricant
Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne
Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :
La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional.
Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.
La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date
d'achat du produit.
Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.
Droits légaux en cas de défauts et gratuité
Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas.
Le recours à vos droits légaux en cas de défaut est gratuit.
Exceptions à la garantie
Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie :
- les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle,
- le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
- les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
- la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
- le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
-les dommages ou les pertes survenus durant le transport.
Application du droit allemand
Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).
Réclamation
Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.
10. Déclaration de conformité
Le soussigné, STEINEL GmbH, déclare que l'équipement radioélectrique du type L 830, L 835, L 840, GL 80 SC / C est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.steinel.de
- Caractéristiques techniques
| Dimensions I × H × P | |
| L 830 SC / C, L 835 SC / C | 110 mm × 110 mm × 131,5 mm |
| L 840 SC / C | 110 mm × 110 mm × 133,5 mm |
| GL 80 SC / C | 110 mm × 633 mm × 130 mm |
| Raccordement au secteur 220–240 V, 50/60 Hz | |
| Puissance absorbée (P on) 9,1 W | |
| Consommation électrique du détecteur iHF | |
| L 830, L 835, L 840 SC | 0,67 W |
| GL 80 SC | 0,67 W |
| Mode veille (réseau(P net)) | |
| L 830, L 835, L 840 SC | 0,45 W |
| L 830, L 835, L 840 C | 0,45 W |
| GL 80 SC | 0,45 W |
| GL 80 C | 0,45 W |
| Puissance d'éclairage (lm) | |
| L 830 SC | 493 lm (anthracite), 523 lm (argenté) |
| L 830 C | 493 lm (anthracite) |
| L 835 SC | 616 lm (anthracite), 616 lm (argenté) |
| L 835 C | 616 lm (anthracite) |
| L 840 SC | 319 lm (anthracite), 319 lm (argenté) |
| L 840 C | 319 lm (anthracite) |
| GL 80 SC | 650 lm (anthracite), 650 lm (argenté) |
| GL 80 C | 650 lm (anthracite) |
| Efficacité (lm / W) | |
| L 830 SC | 54 lm / W (anthracite), 57 lm / W (argenté) |
| L 830 C | 54 lm / W (anthracite) |
| L 835 SC | 68 lm / W (anthracite), 68 lm / W (argenté) |
| L 835 C | 68 lm / W (anthracite) |
| L 840 SC | 35 lm / W (anthracite), 35 lm / W (argenté) |
| L 840 C | 35 lm / W (anthracite) |
| GL 80 SC | 71 lm / W (anthracite), 71 lm / W (argenté) |
| GL 80 C | 71 lm / W (anthracite) |
| Source LED | |
| Température de couleur 3.000 K | |
| Indice de rendu des couleurs Ra = 82 | |
| Durée de vie moyenne de calcul L70B50 à 25 °C : > 60.000 h. | |
| Uniformité des couleurs SDCM Valeur initiale : 3 | |
Lumière de base Oui (arrêt, 0–100 %)
| Pour C : toujours uniquement en combinaison avec un produit à capteur Bluetooth. | FR | |
| Technique de détection (uniquement SC) | (5,8 GHz, ≤ 1 mW) | |
| Zones de détection | ||
| Angle de détection | 160° / Pour C : toujours uniquement en combinaison avec un produit à détection Bluetooth. | |
| Angle d'ouverture | 160° / Pour C : toujours uniquement en combinaison avec un produit à détection Bluetooth. | |
| Portée de 1 à 5 m / Pour C : toujours uniquement en combinaison avec un produit à détection Bluetooth. | ||
| Temporisation de 5 s à 60 min Pour C : uniquement en combinaison avec un produit à détection Bluetooth. | ||
| Réglage du seuil de déclenchement | de 2 à 2.000 lx Pour C : uniquement en combinaison avec un produit à détection Bluetooth. | |
| Classe d'efficacité énergétique de la source | ||
| L 830, L 835, L 840 SC | F | |
| L 830, L 835, L 840 C | F | |
| GL 80 SC | F | |
| GL 80 C | F | |
| Indice de protection IP 44 | ||
| Classe de protection | ||
| L 830, L 835, L 840 SC / C | II | |
| GL 80 SC / C | I | |
| Température ambiante de -20 à +40 °C | ||
| Fréquence Bluetooth 2,4–2,48 GHz | ||
| Puissance d'émission Bluetooth 5 dBm / 3 mW | ||
Documentation technique sur le site Internet
www.steinelfrance.com
12. Dysfonctionnements
Problèmes Causes Solutions
| Le luminaire n'est pas sous tension | ■ Fusible a sauté appareil hors circuit, câble coupé■ Court-circuit | ■ Enclencher le fusible, le remplacer ; Mettre l'appareil sous tension à l'aide de l'interrup-teur secteur vérifier le câble à l'aide d'un testeur de tension■ Vérifier le branchement |
| Le luminaire à détection ne s'allume pas (unique-ment SC) | ■ Pendant la journée, le réglage du seuil de déclenchement est en position nocturne■ Interrupteur en position ARRÊT■ Fusible a sauté■ Réglage incorrect de la zone de détection | ■ Régler la crépuscularité via l'application■ Allumer■ Enclencher le fusible, le remplacer ; éventuellement vérifier le branchement■ Régler la portée via l'application |
| Le luminaire à détection ne s'éteint pas (unique-ment SC) | ■ Mouvement continu dans la zone de détection | ■ Contrôler la zone de détection, éventuelle-ment la régler à nouveau |
| Le luminaire à détection ne s'éteint pas complètement (uniquement SC) | ■ Balisage choisi | ■ Balisage sur «0 min» |
| Le luminaire à détection s'allume de façon intempestive (uniquement SC) | ■ Le vent agite des arbres et des arbustes dans la zone de détection■ Détection de voitures passant sur la chaussée | ■ Modifier la zone■ Modifier la zone |
| Le luminaire à détection s'allume et s'éteint de manière incontrôlée (uniquement SC) | ■ Des objets métalliques de plus grande taille tels que des voitures ou des murs métalliques sont dans la zone de détection | ■ Modifier la zone■ Par ex. garer la voiture à un autre endroit |
