MANUAL DE UTILIZARE L 840 SC STEINEL

Respectați instrucțiunile scrise!

1. Despre acest document

Vă rugăm să citiți cu atenție documentul și să-I păstrați!

• Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
• Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Explicația simbolurilor

Alentie, pericole!

Trimitere la pasaje din document.

2. Instructiuni generale de securitate

Înainte de efectuarea oricăror lucrări la aparat, întrerupeți alimentarea cu energie electrică!

• La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriti așadar curentul și verificați cu un testor de tensiune, să nu mai existe curent pe cablu.
• Instalarea lâmpii cu senzor implică o lucrare la rețeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucțiunilor de instalare și condițiilor de conectare uzuale în țara respectivă.
• Folositi numai piese de schimb originale.
• Reparațiile se vor executa numai în ateliere specializate.

3. L 830, L 835, L 840, GL 80 SC / C

Utilizare conform destinației

– Lampă cu senzor prevăzută pentru montajul pe perete, în exterior (L 830, L 835, L 840 SC).
– Lampă prevăzută pentru montajul pe perete, în exterior (L 830, L 835, L 840 C).
– Lampă cu senzor prevăzută pentru montajul în pardoseală, în exterior (GL 80 SC).
– Lampă prevăzută pentru montajul în pardoseală, în exterior (GL 80 C).

Indicatie:

Trebuie respectată o distanță minimă de 3 m față de rou-ter-ul Wi-Fi și față de punctele de acces, pentru a exclude disfunctiile.

Lămpile cu senzor conțin (SC) un detector activ de mișcare. Senzorul de înaltă frecvență integrat emite unde electromagnetice de înaltă frecvență (5,8 GHz) și recepționează ecoul acestora. La mișcarea persoanelor în domeniul de detectie a lămpi cu senzor, senzorul detectează modificarea ecoului. Într-un astfel de caz un microprocesor declanșează comanda de comutare „Aprindere lumină”. Detectarea mișcării este posibilă și prin uși, geamuri și pereți subțiri.

Printr-o analiză a semnalului, senzorul decide dacă este vorba despre persoane în mișcare sau obiecte în mișcare, cum sunt tufișuri sau animale mici. În acest fel sunt excluse comutările eronate din cauza animalelor mici sau perturbările provocate de temperaturi extreme.

Funcțiile lămpií cu senzor pot fi setate prin smartphone și tabletă. O conectare prin Bluetooth este posibilă numai prin smartphone sau tabletă.

Indicatie:

Puterea de înaltă frecvență a senzorului iHF este de cca. 1 mW – aceasta reprezintă unu la mie din puterea de emisie a unui telefon mobil sau a unui cuptor cu microunde.

Volumul livrării L 830, L 835, L 840 SC / C (Fig. 3.1)

-Lampă
-Trei şuruburi
-Trei dibluri
–Trei distanțiere

Dimensiunile produsului L 830 SC / C (Fig. 3.2)

Dimensiunile produsului L 835 SC / C (Fig. 3.3)

Dimensiunile produsului L 840 SC / C (Fig. 3.4)

Prezentare generală a aparatului L 830, L 835, L 840 SC / C (Fig. 3.5)

A Suport de perete
B Bornă de conexiune
C Buşon de etanşare
D Îmbinare cu fişă
E Cub luminos

Volumul livrării GL 80 SC / C (Fig. 3.6)

-Lampă
-Profil
-Placă de bază
–Patru şuruburi de pardoseală
-Patru dibluri
-Patru şuruburi de îmbinare
Dimensiunile produsului GL 80 SC / C (Fig. 3.7)

Prezentare generală a aparatului GL 80 SC / C (Fig. 3.8)

A Capac
B Bornă de conexiune
D Îmbinare cu fişă
E Cub luminos
F Bornă de împământare

Distribuirea intensității luminii (Fig. 3.9, Fig. 3.10, Fig. 3.11, Fig. 3.12)

Rază de acțiune (Fig. 3.13)

Indicatie:

Dacă lămpile sunt montate prea aproape una de cealaltă, sunt posibile comutări eronate, pentru că semnalele de înaltă frecvență emise se perturbă reciproc. (Fig. 3.14 A)

Următoarele măsuri ajută la evitarea acestei erori:

• Montați lămpile la distanță de minim 5 m.
• Conectați lămpile prin Steinel Connect App și opriți senzorul prin funcția Sensor-Off la lămpile dorite (Fig. 3.14 B + C). Datorită conectării, la mișcare se vor aprinde și acele lămpi al căror senzor este dezactivat.

4. Conexiune electrică

Schemă de conexiuni (Fig. 4.1)

Alimentarea de la rețea se realizează printr-un cablu cu 2 până la 3 conductori:

L = fază (de obicei negru sau maro)

N = conductor neutru (de obicei albastru)

Dacă aveți îndoieli, trebuie să identificați conductorii cu ajutorul unui creion de tensiune. După aceea ei trebuie scoși din nou de sub tensiune. Faza (L) și conductorul neutru (N) se conectează la blocul terminal. Izolați conductorul de protecție (PE) și conectați-l și pe acesta.

La GL 80 SC / C conductorul de protectie (PE) trebuie legat la borna de împământare.

Important:

Inversarea conexiunilor poate duce la scurtcircuit în aparat sau panoul de siguranțe. În acest caz fiecare cablu trebuie identificat și conectat din nou.

Bineînteles, pe cablul de rețea se poate intercala un întrerupător pentru PORNÎRE și OPRIRE.

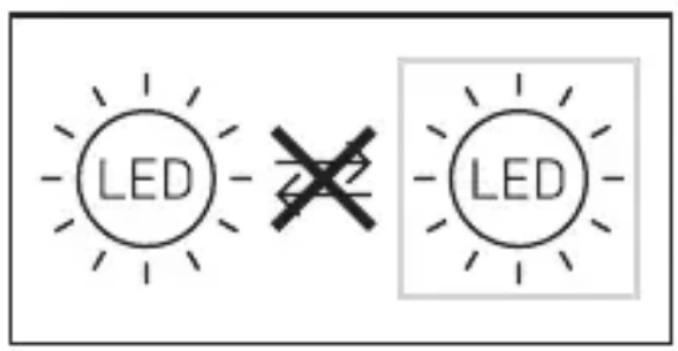

Important:

Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei sale de viață), trebuie înlocuită întreaga lampă.

• Verificați toate componentele pentru a constata dacă prezintă deteriorări.
• Nu puneti în funcțiune produsul dacă prezintă deteriorări.
• La montarea lâmpii cu senzor trebuie avut grijă să nu fie supusă trepidațiilor.
• Alegeti un loc adecvat pentru montare, ținând cont de raza de acțiune și de detectarea mișcării.

Etapele montării (L 830, L 835, L 840 SC / C)

• Opriti alimentarea cu curent. (Fig. 4.1)
• Desfaceti şuruburile de siguranță și desprindeți cubul luminos din suportul de perete. (Fig. 5.1)
• Marcati locul unde vor fi găurile (Fig. 5.2)
• Faceți găurile și introduceți diblurile. (Fig. 5.3)
• Străpungeti buşonul de etanşare.
• Montare cu cablul sub tencuială (Fig. 5.4)
• Montare cu cablul pe tencuială (Fig. 5.5)
• Racordati cablul de conexiune (Fig. 5.6)
• Introduceti cubul luminos pe suportul de perete (Fig. 5.7)
• Înşurubați şuruburile de siguranță (Fig. 5.7)
• Porniți alimentarea cu curent (Fig. 5.7)
  • Realizarea reglajelor prin intermediul aplicatiei → „6. Functionarea”

Etapele montării (GL 80 SC / C)

• Opriti alimentarea cu curent (Fig. 4.1)
• Desfaceți şurubul de siguranță și trageti cubul luminos din capac (Fig. 5.8)
• Trageți cablul prin suportul de pardoseală și profil (Fig. 5.9)
• Fixarea în şuruburi a suportului de pardoseală și a profilului (Fig. 5.10)
• Marcați locul găurilor pe placa de bază (Fig. 5.11)
• Faceți găurile și introduceți diblurile (Fig. 5.12)

• Fixați suportul de pardoseală la sol (Fig. 5.13)

• Înşurubați capacul pe profil (Fig. 5.14)

• Racordati cablul de conexiune (Fig. 5.15)
• Introduceti cubul luminos pe capac (Fig. 5.16)
• Inşurubați şurubul de siguranță (Fig. 5.16)
• Porniți alimentarea cu curent (Fig. 5.16)
  • Realizarea reglajelor prin intermediul aplicatiei (numai SC)

→ „6. Functionarea”

Indicatie:

Nu montați produsul sub suprafața solului, pentru a evita daunele cauzate de coroziune sau oxidare.

6. Functionarea

Funcțiile sunt reglabile pentru variantele SC.

Setarea funcțiilor se face prin Steinel Connect App.

Steinel Connect App

Pentru configurarea lămpii cu smartphone sau tabletă trebuie descărcată Steinel Connect App din AppStore. Este necesar un smartphone sau o tabletă cu Bluetooth.

Android iOS

• Temporizare
• Reglarea razei de actiune
• Setarea luminozității de comutare
• Lumina de bază
  -Nivelul de lumină principală / lumină de noapte reglabil
  -Reglarea extinsă a razei de acțiune
  -Interconectare
  -Reglarea luminozității de comutare prin modul învățare

Setări din fabrică (stare de livrare)

-Setarea gamei: max.
-Setarea timpului pentru lumina principală: 10 sec.

-Setarea de bază a timpului de iluminare: 1 min.
-Setare crepusculară: 2.000 lux
-Nivel de atenuare a luminii de bază: 50 %.

Temporizare (interval de continuare a funcționării)

Durata de iluminare dorită pentru lampă poate fi reglată continuu de la cca. 5 secunde până la max. 60 Minute. La fiecare mișcare detectată înaintea scurgerii acestei durate de timp, temporizatorul repornește de la zero.

Această funcție este valabilă pentru variantele C, întotdeauna numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.

Indicatie:

După fiecare stingere a lămpii, o nouă detectare de mișcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mișcării.

La setarea domeniului de detectie și pentru testul de functionare se recomandă setarea intervalului cel mai scurt.

Reglarea razei de acțiune (sensibilitatea)

Prin notiunea de rază de acțiune se înțelege diametrul unei zone circulare la nivelul solului, care reprezintă domeniul de detectie în cazul montării la o înălțime de 2 m.

-Buton de reglare maxim = rază maximă de acțiune (5 m)
-Buton de reglare minim = rază minimă de acțiune (1 m)

Această funcție este valabilă pentru variantele C, întotdeauna numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.

Reglarea luminozității de comutare (prag de declanșare)

Pragul dorit de comutare a lămpii poate fi reglat continuu de la cca. 2 până la 2.000 lucși.

• Buton de reglare până la capătul din dreapta = regim de lumină naturală (independent de luminozitate)
• Buton de reglare până la capătul din stânga = regim de amurg (cca. 2 lucși)

Această funcție este valabilă pentru variantele C, întotdeauna numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.

La reglarea ariei de detectie și pentru verificarea funcțională la lumina zilei regulatorul trebuie să fie plasat în poziția limită din dreapta.

Lumină de veghe

Luminozitatea luminii de veghe poate fi reglată între 0 % și 100 %. Lumina de veghe se poate regla în funcție de oră și luminozitate.

Lumina se aprinde la putere maximă (100 %) la sesizarea mișcărilor în zona de detectie (pentru durata de timp setată). Ulterior se revine la lumina de veghe.

Lumină principală

Luminozitatea lumini principale poate fi reglată între 10 % și 100 %.

Funcția de aprindere treptată a luminii

La aprindere, gradul de luminozitate crește constant până la 100 % (fade-in).

La oprire, luminozitatea se reduce treptat până la 0 % (fade out).

Duratele de fade-in și fade-out se pot selecta.

Illuminat continuu

Parametrii regimului de funcționare cu lumină continuă se pot regla prin Steinel Connect App. În aplicație, lumina continuă poate fi setată cât se dorește, până la o anumită oră (programarea orei).

Interconectare prin Bluetooth (Bluetooth-Connect-Mesh)

Întrerupătorul cu senzor corespunde standardului Bluetooth Mesh. Acesta poate fi interconectat cu toate produsele care corespund standardului Bluetooth Mesh. Configurarea întrerupătorului cu senzor se face cu aplicația Steinel Connect.

La prima conectare între întrerupătorul cu senzor și aplicația Steinel Connect, codul de rețea corespunzător se salvează pe smartphone sau pe tabletă.

Existenta codului exclude accesul neautorizat asupra senzorului.

Pentru a avea acces printr-un alt smartphone sau tabletă, trebuie partajat codul rețelei.

7. Întreținere / îngrijire

Produsul nu necesită lucrări de întreținere.

În caz de murdărire, lampa poate fi curățată cu o lavetă umedă (fără detergent).

Important: Aparatul de comandă nu se poate înlocui.

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

9. Garantia de producător

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii. Steinel garantează structura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficiențelor cauzate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Reparații și postgaranție: După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiați de reparații în garanție, informați-vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.

Prin prezenta, STEINEL GmbH declară că tipul de echipamente radio L 830, L 835, L 840, GL 80 SC / C este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.steinel.de

1. Date tehnice

Dimensiuni lătime × înălțime × adâncime
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Conexiune la rețeaua electrică 220–240 V, 50/60 Hz
Consum de putere (P _on ) 9,1 W
Consum de putere senzori iHF
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Standby (rețea (P _net ))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Intensitate luminoasă (lm)
L 830 SC	493 lm (antracit), 523 lm (argint)
L 830 C	493 lm (antracit)
L 835 SC	616 lm (antracit), 616 lm (argint)
L 835 C	616 lm (antracit)
L 840 SC	319 lm (antracit), 319 lm (argint)
L 840 C	319 lm (antracit)
GL 80 SC	650 lm (antracit), 650 lm (argint)
GL 80 C	650 lm (antracit)
Eficientă (lm / W)
L 830 SC	54 lm / W (antracit), 57 lm / W (argint)
L 830 C	54 lm / W (antracit)
L 835 SC	68 lm / W (antracit), 68 lm / W (argint)
L 835 C	68 lm / W (antracit)
L 840 SC	35 lm / W (antracit), 35 lm / W (argint)
L 840 C	35 lm / W (antracit)
GL 80 SC	71 lm / W (antracit), 71 lm / W (argint)
GL 80 C	71 lm / W (antracit)
Sursă de lumină LED
Temperatura culorii 3.000 K
Indice de redare a culorilor R _a = 82
Durata medie de viață nominală L70B50 la 25 °C: >60.000 ore
Consistența culorii SDCM Valoare inițială: 3
Lumina de bază Da (oprit, 0–100 %)
	Pentru C: întotdeauna numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.
Tehnologie senzori (numai SC) (5,8 GHz, ≤ 1 mW)
Domeniu de detectie
Unghi de detectie	160° Pentru C: întotdeauna numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.
Unghi de deschidere	160° Pentru C: întotdeauna numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.
Raza de acțiune 1–5 m	Pentru C: întotdeauna numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.
Temporizare 5 s–60 min	Pentru C: Numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.
Setarea luminozității de comutare	2–2.000 lucși Pentru C: Numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.
Clasa de eficientă energetică a sursei de lumină
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
Grad de protectie IP 44
Clasă de protectie
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Temperatură ambientă -20 până la + 40 °C
Frecvență Bluetooth 2,4–2,48 GHz
Putere de emisie Bluetooth 5 dBm / 3 mW

Documentație tehnică la adresa www.steinel.de

12. Defecțiuni în funcționare

Defecțiune Cauză Remediu

Lampă fără tensiune ■ Siguranța a declanșat, aparat neconectat, cablu întrerupt■ Scurtcircuit	■ Cuplați siguranța, înlocuiți-o, cuplați întrerupătorul de rețea; verificați cablul cu ajutorul unui creion de tensiune■ Verificați conexiunile
Lampa cu senzor nu se aprinde (numai SC)	■ În regimul de zi, luminozitatea la comutare este setată pe regim de noapte■ Întrerupător de rețea OPRIT■ Siguranța a declanșat■ Domeniul de detectie nereglat corespunzător■ Reglarea pragului de comutare prin intermediul aplicatiei■ Porniți întrerupătorul de rețea■ Cuplați siguranța, înlocuiți-o, eventual verificați legătura■ Reglarea razei de acțiune prin intermediul aplicatiei
Lampa cu senzor nu se stinge (numai SC)	■ Mișcare continuă în aria de detectie■ Verificați domeniul de detectie și eventual reglați-l din nou
Lampa cu senzor nu se stinge complet (numai SC)	■ Este selectată lumina de noapte■ Lumină de noapte pe „0 min”
Lampa cu senzor se aprinde necontrolat (numai SC)	■ Vântul mișcă pomii și tufișurile în domeniul de detectie■ Este detectat traficul auto de pe șosea■ Schimbați domeniul de detectie■ Schimbați domeniul de detectie
Lampa cu senzor se aprinde și se stinge necontrolat (numai SC)	■ Obiecte mai mari din metal, ca de exemplu mașini sau pereți din metal în zona de detectie■ Schimbați domeniul de detectie■ De exemplu schimbați locul de parcare al mașinii
