MANUAL DE USUARIO L 840 SC STEINEL

¡Téngase en cuenta el texto!

1. Acerca de este documento

¡Léase detenidamente y consérvese para futuras consultas!

– Protegido por derechos de autor. Queda terminantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.
- Sujeto a modificaciones en función del progreso técnico.

Explicación de los símbolos

¡Advertencia de peligros!

rencia a partes de texto en el documento.

2. Indicaciones generales de seguridad

¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!

• Para el montaje, el cable eléctrico a conectar deberá estar sin tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comprobador de tensión.
• La instalación de la lámpara Sensor supone un trabajo en la red eléctrica. Debe realizarse por tanto profesionalmente, de acuerdo con las normativas de instalación y los requisitos de acometida específicos de cada país.
• Utilice solo piezas de repuesto originales.
• Las reparaciones solo pueden realizarse en talleres especializados.

3. L 830, L 835, L 840, GL 80 SC / C

Uso previsto

– Lámpara Sensor para el montaje en la pared exterior (L 830, L 835, L 840 SC).
– Lámpara para el montaje en la pared exterior (L 830, L 835, L 840 C).
- Lámpara Sensor para el montaje en el suelo exterior (GL 80 SC)
- Lámpara para el montaje en el suelo exterior (GL 80 C)

Nota:

Se deberá guardar una distancia mínima de 3 m hasta el enrutador wifi y los puntos de acceso para excluir fallos.

Las lámparas Sensor (SC) incluyen un detector de movimiento activo. El sensor iHF integrado emite ondas electromagnéticas de alta frecuencia (5,8 GHz) y recibe su eco. Al producirse un movimiento por alguna persona en el campo de detección de la lámpara Sensor, el sensor detecta la modificación del eco. Un microprocesador imparte entonces la instrucción “encender la luz”. Es posible la detección a través de puertas, cristales o paredes delgadas. Gracias a un análisis de señal, el sensor distingue entre las personas y los objetos en movimiento tales como los arbustos o animales pequeños. Excluye las conexiones erróneas por animales pequeños al igual que los fallos por temperaturas extremas.

Las funciones de la lámpara Sensor pueden regularse vía smartphone y tablet. La interconexión Bluetooth solo es posible vía smartphone o tablet.

Observación:

La potencia de alta frecuencia del sensor iHF es de aprox. 1 mW, es decir, solo una milésima de la potencia de emisión de un teléfono móvil o de un microondas.

Volumen de suministro L 830, L 835, L 840 SC / C (Fig. 3.1)

• Lámpara
• Tres tornillos
• Tres espigas
• Tres distanciadores

Dimensiones del producto L 830 SC / C (Fig. 3.2)

Dimensiones del producto L 835 SC / C (Fig. 3.3)

Dimensiones del producto L 840 SC / C (Fig. 3.4)

Visión general de los equipos L 830, L 835, L 840 SC / C (Fig. 3.5)

A Soporte mural
B Borne de conexión
C Tapón obturador
D Enchufe
E Cubo de lámpara

Volumen de suministro GL 80 SC / C (Fig. 3.6)

• Lámpara
• Perfil
• Placa base
• Cuatro tornillos de base
• Cuatro espigas
  – Cuatro tornillos de unión

Dimensiones del producto GL 80 SC / C (Fig. 3.7)

Visión general del equipo GL 80 SC / C (Fig. 3.8)

A Tapa
B Borne de conexión
D Enchufe
E Cubo de lámpara
F Borne de puesta a tierra

Distribución de intensidad luminosa (Fig. 3.9, Fig. 3.10, Fig. 3.111, Fig. 3.12)

Alcance (Fig. 3.13)

Observación:

Si las lámparas se montan demasiado cerca, pueden producirse conexiones erróneas, ya que las señales de alta frecuencia emitidas interfieren unas con otras. (Fig. 3.14 A)

Las siguientes medidas permiten evitar este error:

• Montar las lámparas a una distancia mínima de 5 m.
• Interconecte las lámparas mediante la aplicación Steinel Connect y desconecte el sensor de algunas de las lámparas a tal propósito mediante la función Sensor Off (Fig. 3.14 B + C). Debido a la interconexión también se encienden aquellas lámparas cuyo sensor haya sido desactivado.

4. Conexión eléctrica

Diagrama electrónico (Fig. 4.1)

El cable de alimentación de red consta de 2 o 3 conductores:

L = fase (generalmente negro o marrón)

N = neutro (generalmente azul)

PE = toma de tierra (verde / amarillo)

En caso de dudas, hay que identificar los conductores con un comprobador de tensión; a continuación, volver a desconectar la tensión. La fase (L) y el neutro (N) se conectan al borne. Aislar el cable de toma de tierra (PE) y ponerlo a un lado.

La toma de tierra (PE) del GL 80 SC / C ha de conectarse al borne de puesta a tierra.

Importante: Conexiones equivocadas provocarán más tarde un cortocircuito en el aparato o en la caja de fusibles. En tal caso, habrá que identificar cada uno de los conductores y montarlos de nuevo. En el cable de alimentación, por supuesto, puede montarse un interruptor para encender y apagar.

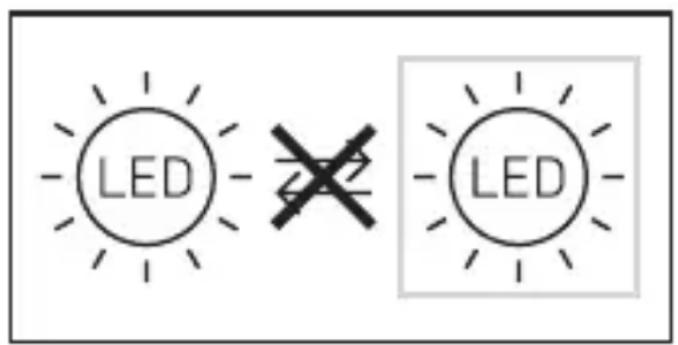

Importante: La bombilla de esta lámpara no se puede reemplazar, para reemplazar la bombilla (p. ej. al fin de su vida útil), hay que cambiar toda la lámpara.

• Comprobar que todos los componentes se encuentran en perfecto estado. No poner en servicio el producto si presenta daños.
• Al montar la lámpara Sensor, hay que fijarse en que la sujeción no esté expuesta a vibraciones.
• Elegir un lugar de montaje adecuado teniendo en cuenta el alcance y la detección de movimientos.

El montaje por pasos (L 830, L 835, L 840 SC / C)

• Desconectar la alimentación eléctrica. (Fig. 4.1)
• Soltar los tornillos de retención y retirar el cubo de la lámpara del soporte mural. (Fig. 5.1)
  • Marcar los taladros (Fig. 5.2)
• Taladrar los orificios e insertar los tacos. (Fig. 5.3)
• Pinchar el tapón obturador.
• Montaje con cable empotrado (Fig. 5.4)
  • Montaje con cable de superficie (Fig. 5.5)
• Conectar los cables (Fig. 5.6)
• Colocar el cubo de la lámpara sobre el soporte mural (Fig. 5.7)
• Enroscar los tornillos de retención (Fig. 5.7)
• Conectar la alimentación eléctrica (Fig. 5.7)
• Hacer los ajustes vía app (solo SC) → “6. Funciones”

Observación:

No monte el producto por debajo de la superficie del suelo a fin de evitar daños causados por la corrosión u oxidación.

El montaje por pasos (GL 80 SC / C)

• Desconectar la alimentación eléctrica (Fig. 4.1)
• Soltar el tornillo de retención y retirar el cubo de la lámpara de la tapa (Fig. 5.8)
• Pasar el cable por el soporte de la base y el perfil (Fig. 5.9)
• Atornillar soporte y perfil (Fig. 5.10)
  • Marcar los agujeros en la base (Fig. 5.11)
• Hacer los agujeros e introducir los tacos (Fig. 5.12)
• Atornillar el soporte en la base (Fig. 5.13)
• Atornillar la tapa en el perfil (Fig. 5.14)
• Conectar los cables (Fig. 5.15)
• Colocar el cubo de la lámpara sobre la tapa (Fig. 5.16)
• Enroscar el tornillo de retención (Fig. 5.16).
• Conectar la alimentación eléctrica (Fig. 5.16)
• Hacer los ajustes vía app → “6. Funciones”

6. Funciones

Las funciones son configurables para las variantes SC.

Las funciones se configuran vía aplicación Steinel Connect.

Steinel Connect App

Para configurar la lámpara mediante smartphone o tablet, se ha de bajar la aplicación Steinel Connect de su AppStore. Se requiere un smartphone o tablet aptos para Bluetooth.

Android iOS

Las funciones configurables vía aplicación Steinel Connect:

• Temporización
• Regulación del alcance
• Regulación crepuscular
• Luz básica
  – Nivel de luz principal / luz de cortesía regulable
• Regulación del alcance avanzada
• Interconexión por grupos
• Regulación crepuscular vía aprendizaje (Teach-In)

Ajustes de fábrica (estado de entrega)

-Ajuste de alcance: máx.
-Ajuste del tiempo de la luz principal: 10 seg.
-Ajuste básico del tiempo de iluminación: 1 min.
-Ajuste crepuscular: 2.000 lux
-Nivel básico de regulación de la luz: 50

Temporización (desconexión diferida)

El período de alumbrado deseado de la lámpara puede regularse sin etapas desde aprox. 5 s hasta un máximo de 60 min. Con cada movimiento detectado antes de transcurrir este período de tiempo, se inicia de nuevo la cuenta del reloj. Esta función es aplicable a las variantes C siempre solo en combinación con un producto con sensor Bluetooth.

Observación:

Cada vez que se desconecta la luz hay que esperar aprox. 1 segundo para una nueva detección de movimientos. Solo después de transcurrir este tiempo puede la lámpara encender de nuevo la luz al producirse movimiento.

Para la regulación del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.

Regulación del alcance (sensibilidad)

Con el concepto alcance de detección, se denomina el diámetro aproximadamente circular que se obtiene como campo de detección en el suelo con un montaje a 2 m de altura.

• Tornillo de regulación al máximo = alcance máximo (5 m)
• Tornillo de regulación al mínimo = alcance mínimo (1 m)

Esta función es aplicable a las variantes C siempre solo en combinación con un producto con sensor Bluetooth.

Regulación crepuscular (umbral de respuesta)

El umbral de respuesta deseado de la lámpara puede ajustarse sin etapas entre aprox. 2 y 2.000 lux.

• Tornillo de regulación al tope derecho = funcionamiento a la luz del día (independientemente de la luminosidad)
• Tornillo de regulación al tope izquierdo = funcionamiento crepuscular (aprox. 2 lux).

Esta función es aplicable a las variantes C siempre solo en combinación con un producto con sensor Bluetooth.

Para la regulación del campo de detección y la prueba de funcionamiento a la luz del día debe hallarse el tornillo de regulación girado hasta el tope derecho.

Luz de cortesía

La luminosidad de la luz de cortesía puede ajustarse entre un 0 % y un 100 %. La luz de cortesía puede ajustarse en función del tiempo o de la luminosidad. La luz se enciende a su máxima potencia luminosa (100 %) por el tiempo ajustado una vez se han detectado movimientos dentro del campo de detección. Después la lámpara cambia de nuevo a la luz de cortesía.

Luz principal

La luminosidad del la luz principal puede ajustarse entre un 10 % y un 100 %.

Función encendido progresivo

Al conectarse, la luminosidad va aumentando continuamente hasta el 100 % (fade-in). Al desconectarse, la luminosidad va disminuyendo continuamente hasta el 0 % (fade-out). Los tiempos de fade-in y fade-out pueden seleccionarse.

Función de alumbrado permanente

Los parámetros de la función de alumbrado permanente pueden configurarse vía la aplicación Steinel Connect. En la app, el alumbrado permanente puede configurarse hasta una hora determinada cualquiera (Aprendizaje hora).

Interconexión vía Bluetooth (Bluetooth Connect Mesh)

El sensor conmutador cumple con el estándar Bluetooth Mesh. Puede interconnectarse con cualquier producto que cumpla el estándar Bluetooth Mesh. La configuración del sensor conmutador se lleva a cabo mediante la aplicación Steinel Connect. Al establecerse la primera conexión entre el sensor conmutador y la app Steinel Connect, se memorizan las correspondientes claves de red en el smartphone o tablet. A base de las claves, se excluye un acceso indebido al sensor. Para el acceso a otro smartphone o tablet adicional, hay que compartir la clave de red.

7. Mantenimiento / cuidado

El producto está exento de mantenimiento.

Si la lámpara se ensucia, puede limpiarse con un paño húmedo (sin detergente).

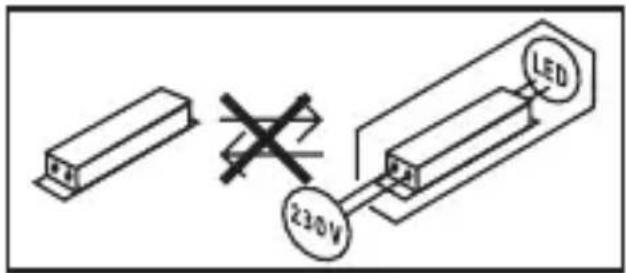

Importante: el controlador no puede sustituirse.

LED 230V

8. Eliminación

Aparatos eléctricos, accesorios y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.

9. Garantía de fabricante

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio.

La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.

Servicio de reparación: una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparación.

3AÑOS DE GARANTÍA DE FABRICANTE

10. Declaración de conformidad

Por la presente, STEINEL GmbH declara que el tipo de equipo radioeléctrico L 830, L 835, L 840, GL 80 SC / C es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: http://www.steinel.de

1. Datos técnicos

Dimensiones (anch. × alt. × prof.)
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm

Conexión a la red 220–240 V, 50/60 Hz

Consumo de potencia (Pon) 9,1 W
Consumo de potencia sensores iHF
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Standby (red (Pnet))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 SC	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Potencia lumínica (lm)
L 830 SC	493 lm (antracita), 523 lm (plateado)
L 830 C	493 lm (antracita)
L 835 SC	616 lm (antracita), 616 lm (plateado)
L 835 C	616 lm (antracita)
L 840 SC	319 lm (antracita), 319 lm (plateado)
L 840 C	319 lm (antracita)
GL 80 SC	650 lm (antracita), 650 lm (plateado)
GL 80 C	650 lm (antracita)
Eficiencia (lm / W)
L 830 SC	54 lm / W (antracita), 57 lm / W (plateado)
L 830 C	54 lm W (antracita)
L 835 SC	68 lm / W (antracita), 68 lm / W (plateado)
L 835 C	68 lm / W (antracita)
L 840 SC	35 lm / W (antracita), 35 lm / W (plateado)
L 840 C	35 lm / W (antracita)
GL 80 SC	71 lm / W (antracita), 71 lm / W (plateado)
GL 80 C	71 lm / W (antracita)

Bombillas LED

Temperatura cromática 3.000 K
Índice de reproducción cromática R_a = 82
Vida útil media asignada L70B50 a 25 °C: >60.000 h
Consistencia cromática SDCM Valor inicial: 3
Luz básica Sí (Apagado, 0–100 %)
	Para C: siempre solo en combinación con un producto con sensor Bluetooth.
Técnica de sensores (solo SC) (5,8 GHz, ≤ 1 mW)
Campo de detecciónÁngulo de detección	160°Para C: siempre solo en combinación con un producto con sensor Bluetooth.160°Para C: siempre solo en combinación con un producto con sensor Bluetooth.
Ángulo de apertura
Alcance 1–5 m	Para C: siempre solo en combinación con un producto con sensor Bluetooth.
Temporización 5 s–60 min	Para C: solo en combinación con un producto con sensor Bluetooth.
Regulación crepuscular 2–2.000 lux	Para C: solo en combinación con un producto con sensor Bluetooth.
Clase de eficiencia energética:de la fuente de luz
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
Índice de protección IP 44
Clase de aislamiento
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Temperatura ambiente -20 a +40 °C
Frecuencia Bluetooth 2,4–2,48 GHz
Potencia de emisión Bluetooth 5 dBm / 3 mW

Documentación técnica en www.stinel.de

12. Fallos de funcionamiento

Fallo Causa Remedio

Lámpara sin tensión ■ Fusible ha saltado, desconectado, línea interrumpida ■ Cortocircuito	■ Conectar, cambiar el fusible; conectar el interruptor de alimentación, comprobar el cable con un comprobador de tensión ■ Comprobar conexiones
La lámpara Sensor no se conecta (solo SC)	■ En funcionamiento a la luz del día, regulación crepuscular ajustada para funcionamiento nocturno ■ Interruptor en OFF ■ Fusible ha saltado ■ Campo de detección sin ajuste selectivo	■ Ajustar valor crepuscular vía app ■ Conectar ■ Conectar, cambiar el fusible; en caso dado, comprobar la conexión ■ Ajustar alcance vía app
La lámpara Sensor no se apaga (solo SC)	■ Movimiento permanente en el campo de detección	■ Controlar campo de detección y dado el caso ajustar de nuevo
La lámpara Sensor no se apaga completamente (solo SC)	■ Luz de cortesía seleccionada	■ Luz de cortesía en “0 min”
La lámpara Sensor se enciende cuando no se desea (solo SC)	■ El viento mueve árbo-les y matorrales en el campo de detección ■ Detección de automó-viles en la calle	■ Modificar el campo de detección ■ Modificar el campo de detección
La lámpara Sensor se enciende y se apaga de forma incontrolada (solo SC)	■ Objetos de metal grandes, como, p. ej., coches o paredes metálicas en el campo de detección	■ Modificar el campo de detección ■ P. ej., aparcar el coche en otro lugar
