HASZNÁLATI ÚTMUTATÓ L 840 SC STEINEL

Szöveges részre figyelni!

1. Tudnivaló a dokumentummal kapcsolatban

Kérjük, olvassa el figyelmesen és örizze meg!

– Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad.
– A műszaki fejlődést szolgáló változtatások jogát fenntartjuk.

Jelmagyarázat

Figyelmeztetés veszélyekre!

A dokumentum szöveghelyeire utal.

2. Általános biztonsági útmutatások

! Munkavégzés előtt szakítsa meg a készülék tápfeszültségét!

• Szereléskor a csatlakoztatni kívánt vezetéknek feszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet.
• A mozgásérzékelős lámpa bekötésekor hálózati feszültséggel végzett munkáról van szó. Ezért azt szakszerűen, az illető országban szokásos szerelési előírásoknak és csatlakoztatási feltételeknek megfelelően kell végezni.
• Csak eredeti pótalkatrészeket használjon.
• Javításokat csak szakszerviz végezhet.

3. L 830, L 835, L 840, GL 80 SC / C

Rendeltetésszerű használat

– Falra szerelhető mozgásérzékelős lámpa kül-használatra (L 830, L 835, L 840 SC).
– Falra szerelhető lámpa kül-használatra (L 830, L 835, L 840 C).
– Padlóba szerelhető mozgásérzékelős lámpa kül-használatra (GL 80 SC).
– Padlóba szerelhető lámpa kül-használatra (GL 80 C).

Megjegyzés:

A hibás működés kizárása érdekében a WLAN-routertől és a hozzáférési pontoktól legalább 3 méteres távolságot biztosítani szükséges.

A mozgásérzékelős lámpák (SC) aktív mozgásérzékelőt tartalmaznak.

A beépített iHF érzékelő nagyfrekvenciás (5,8 GHz) elektromágneses hullámokat bocsát ki, és felfogja azok visszaverődését. A szenzor a mozgásérzékelős lámpa érzékelési tartományában történő emberi mozgás esetén érzékeli a visszhang megváltozását. A mikroprocesszor azután kiadja a „Világítást bekapcsolni” parancsot. Az érzékelés ajtókon, üvegtáblákon vagy vékony falakon keresztül is lehetséges. A kibocsátott jel kielemzése alapján az érzékelő meg tudja különböztetni egymástól a mozgó személyeket és az olyan mozgó tárgyakat, mint a bokrok vagy kisállatok. Így kizárható, hogy a kisállatok, valamint a szélsőséges hőmérsékletek által okozott zavaró jelek téves kapcsolásokat eredményezzenek.

A mozgásérzékelős lámpa működését okostelefonról és tabletről. Bluetooth hálózatba kapcsolás csak okostelefonról vagy tabletről lehetséges.

Tudnivaló:

Az iHF érzékelő nagyfrekvenciás sugárzási teljesítménye kb. 1 mW – ez egy mobiltelefon vagy mikrohullámú sütő sugárzásának mindössze 1.000 - ed része.

Az L 830, L 835, L 840 SC / C csomag tartalma (3.1. Ábra)

• lámpa
  – három csavar
• három tipli
• három távtartó

Az L 830 SC / C termék méretei (3.2. Ábra)

Az L 835 SC / C termék méretei (3.3. Abra)

Az L 840 SC / C termék méretei (3.4. Ábra)

Az L 830, L 835, L 840 SC / C készülék áttekintése (3.5. Ábra)

A fali tartó
B csatlakozókapocs
C tömítódugó
D dugaszoló csatlakozó
E világító kocka

A GL 80 SC / C csomag tartalma (3.6. Ábra)

• lámpa
• profil
• fenéklemez
  – négy fenékcsavar
• négy tipli
  – négy összekötő csavar

A GL 80 SC / C termék méretei (3.7. Ábra)

A GL 80 SC / Cubo készülék áttekintése (3.8. Ábra)

A takarósapka
B csatlakozókapocs
D dugaszoló csatlakozó
E világító kocka
F földelő csatlakozó

Fényerőeloszlás (3.9 Ábra, 3.10 Ábra, 3.11 Ábra, 3.12. Ábra)

Hatótávolság (3.13. Ábra)

Tudnivaló:

Ha a lámpákat egymástól túl kis távolságra szereli, az hibás működést eredményezhet, mivel a kiadott magas frekvenciás jelek zavarják egymást. (3.14. A Ábra)

A következő intézkedések segítenek ezt a hibát kiküszöbölni:

• A lámpákat egymástól legalább 5 m távolságban szerelje fel.
• A lámpákat a Steinel Connect App alkalmazáson keresztül kapcsolja hálózatba, és az érzékelőt a Sensor-Off funkció segítségével az egyes lámpákon célzottan kapcsolja le (3.14. B + C Ábra). A hálózatba kapcsolás következtében mozgás észlelése esetén azok a lámpák is bekapcsolnak, amelyek érzékelője ki van kapcsolva.

4. Elektromos csatlakozás

Kapcsolási rajz (4.1. Ábra)

A hálózati betápvezeték egy 2- vagy 3-erű kábelből áll:

L = fázis (többnyire fekete vagy barna)

N = nulla vezető (többnyire kék)

PE = védővezető (zöld / sárga)

Kétség esetén a kábeleket feszültségjelző segítségével azonosítania kell; majd le kell róluk kapcsolni a feszültséget. Csatlakoztassa a fázist (L), és a nullavezetőt (N) a csatlakozókapocsra. A védőföldelést (PE) szigetelje le és hajtsa félre. GL 80 SC / C típusnál kösse a védőföldelést (PE) a földelő csatlakozóhoz.

Fontos! A csatlakozások felcserélése később zárlathoz vezet a készülékben vagy a biztosítékdobozban. Ebben az esetben ismét azonosítania kell az egyes kábeleket, és újból fel kell szerelnie azokat. A hálózati vezetékben magától értetődően elhelyezhető egy kapcsoló a berendezés be- és kikapcsolásához.

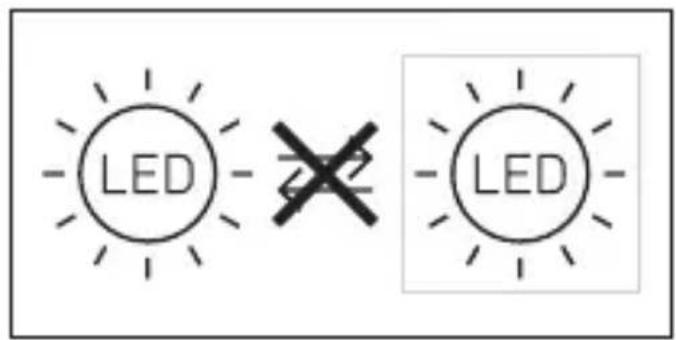

Fontos! A lámpa fényforrását nem lehet cserélni; amennyiben a fényforrást cserélni kell (pl. ha élettartamának végére ért), a teljes lámpát le kell cserélni.

• Minden alkatrészt ellenőrizzen sérülés szempontjából.
• Sérülések esetén ne vegye használatba a terméket.
• A mozgásérzékelős lámpa felszerelésekor ügyelnie kell arra, hogy felerősítés után ne tudjon rázkódni.
• A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket

A szerelés lépései (L 830, L 835, L 840 SC / C)

• Az áramellátást kapcsolja le. (4.1. Ábra)
• Lazítsa meg a rögzítő csavarokat, és vegye le a világító kockákat a fali tartóról. (5.1. Ábra)
  • A furatok helyét rajzolja be. (5.2. Ábra)
  • A furatokat fúrja meg, és rakjon beléjük tiplit. (5.3. Ábra)
  • Dugja át a tömítődugót.
• Szerelés vakolat alatti vezetékezés esetén. (5.4. Ábra)
• Szerelés vakolat fölötti vezetékezés esetén. (5.5. Ábra)
  • Csatlakoztassa a csatlakozókábelt. (5.6. Abra)
  • Húzza rá a világító kockát a fali tartóra. (5.7. Ábra)
  • A rögzítő csavarokat csavarja be. (5.7. Abra)
• Az áramellátást kapcsolja be. (5.7. Ábra)
• Végezze el a beállításokat az alkalmazás segítségével (csak SC esetén) → „6. Működés”

A szerelés lépései (GL 80 SC / C)

• Kapcsolja le az áramellátást. (4.1. Ábra)
• Lazítsa meg a rögzítő csavart, és húzza le a világító kockát a borításról. (5.8. Ábra)
• Húzza át a kábelt a padlólemezen és profilon. (5.9. Ábra)
  • Csavarozza a profit a padlólemezhez. (5.10. Ábra)
• Jelölje be a furatok helyét a padlólemezen. (5.11. Ábra)

• A furatokat fúrja ki, és rakjon beléjük tiplit. (5.12. Ábra)
  • Csavarozza a padlóhoz a padlólemezt. (5.13. Abra)
  • Csavarozza a profilra a borítást. (5.14. Ábra)

• Csatlakoztassa a csatlakozókábelt. (5.15. Ábra)

• Húzza rá a világító kockát a borításra. (5.16. Abra)
• A biztosíték csavarját csavarja be. (5.16. Ábra)
• Az áramellátást kapcsolja be. (5.16. Abra)
• Végezze el a beállításokat az alkalmazás segítségével → „6. Működés”

Tudnivaló:

A korrózió és oxidáció okozta károk elkerülése érdekében a terméket ne szerelje a földfelszín alá.

6. Működés

A következő funkciók az SC változatok esetén beállíthatók.

A funkciók beállítása a Steinel Connect App alkalmazással történik.

Steinel Connect App

A lámpa okostelefonra vagy tabletre történő konfigurációjához töltse le okos telefonján a Steinel Connect App alkalmazást. Bluetooth-képes okostelefonra vagy táblagépre lesz szüksége.

Android iOS

A Steinel Connect App alkalmazással beállítható funkciók:

• Időbeállítás
  – Hatótávolság-beállítás
  – Alkonykapcsoló-beállítás
  – Alapvétő fény
  – Fényszóró- / éjszakai fény szint beállítható
  – Kibővített hatótávolság beállítás
  – Adathálózati csoportba kötés
  – Szürkületi beállítás betanítással

Időbeállítás (utánműködési idő)

A lámpa kívánt világítási időtartamát kb. 5 mp és max. 60 perc között fokozatmentesen lehet beállítani. A beállított idő letelte előtt érzékelt mozgás hatására az idő mérése újrakezdődik.

Ez a funkció a C változatok esetén mindig csak Bluetooth-érzékelős termékkel kombináltan érvényes.

Tudnivaló:

A lámpa kikapcsolása után a mozgásérzékelés mindig kb. 1 mp időtartamra szünetel. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni.

Az érzékelési tartomány beállításához és a működés ellenőrzéséhez a legrövidebb idő beállítása ajánlott.

Gyári beállítások (szállítási állapot)

–Távolság beállítása: max.
–Fő fényidő beállítása: 10 sec.
–Alap fényidő beállítása: 1 perc.
-Szürkületi beállítás: 2.000 lux
–Alapszintű fényerőszabályozás: 50 %

Hatótávolság-beállítás (érzékenység)

A hatótávolság alatt egy kb. kör alakú területet értünk a talajon, amely 2 m-es magasságban történő felszerelés esetén érzékelési tartományként adódik.

- Forgószabályzó maximum = max. hatótávolság (5 m)

- Forgószabályzó minimum = min. hatótávolság (1 m)

Ez a funkció a C változatok esetén mindig csak Bluetooth-érzékelős termékkel kombináltan érvényes.

Szürkületi beállítás (megszólalási küszöb)

A lámpa kívánt megszólalási küszöbértékét fokozatmentesen lehet állítani kb. 2 lux és 2.000 lux-között.

– Szabályzó gomb jobboldali végállásra állítva = nappali üzem (világosságtól függetlenül)
– A szabályzó gomb baloldali végállásba állítva = alkony-üzemmód (kb. 2 Lux)

Ez a funkció a C változatok esetén mindig csak Bluetooth-érzékelős termékkel kombináltan érvényes.

Az érzékelési tartomány beállításához és a működés ellenőrzéséhez nappali fénynél a szabályozó gomb a jobb oldali végállásban kell álljon.

Alapfényerő

Az alapfény ereje 0 % és 100 % között állítható be. Az alapfény beállítása idő vagy fényerősség alapján állítható be.

Az érzékelési tartományban észlelt mozgás esetén a fény maximális (100 %-os) teljesítményre kapcsol (a beállított ideig). Ezután a lámpa ismét alapfényerőre kapcsol.

Főfény

A főfény ereje 10 % és 100 % között állítható be.

Lágy bekapcsolás funkció

Bekapcsoláskor a fényerősséget fokozatosan 100 %-ra szabályozza (fade in). Kikapcsoláskor a fényerősséget fokozatosan 0 %-ra szabályozza (fade out). A fokozatos világosodás és elhalványodás időtartama állítható.

Folyamatos világítási funkció

A folyamatos világítási funkció paraméterei a Steinel Connect alkalmazáson keresztül állíthatók be. Az alkalmazásban a folyamatos világítás tetszőlegesen beállítható egy bizonyos időpontig (idő tanítása).

Bluetooth-hálózat ( Bluetooth-Connect-Mesh)

Az érzékelő kapcsoló megfelel a Bluetooth Mesh szabványnak. Minden olyan termékkel hálózatba köthető, amely megfelel a Bluetooth Mesh szabványnak. Az érzékelő kapcsoló konfigurálása a Steinel Connect alkalmazáson keresztül történik.

Az érzékelő kapcsoló és a Steinel Connect alkalmazás első kapcsolódásakor az okostelefonon vagy a táblagépen a megfelelő hálózati kulcsok eltárolásra kerülnek. A kulcsok megakadályozzák az érzékelőkhöz való illetéktelen hozzáférést.

Ahhoz, hogy az érzékelő-kapcsolót további okostelefonokról vagy táblagépek-röl el lehessen érni, a hálózati kulcsot meg kell osztani.

7. Karbantartás / ápolás

A termék nem igényel karbantartást.

A lámpa felülete szennyeződés esetén (tisztítószer alkalmazása nélkül) nedves kendővel tisztítható meg.

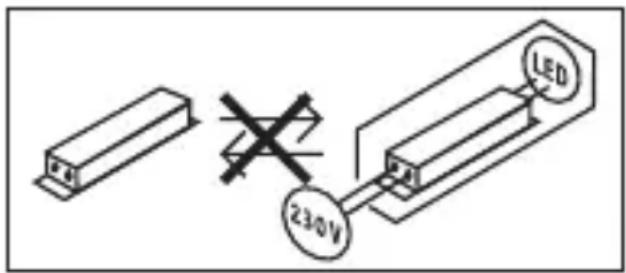

Fontos: A vezérlőmű nem cserélhető.

230V LED

8. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni.

9. Gyári garancia

Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen ellenőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre.

A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése.

A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből.

Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.

Javító szolgálat: A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.

10. Megfelelőségi nyilatkozat

STEINEL GmbH igazolja, hogy a L 830, L 835, L 840, GL 80 SC / C típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.steinel.de

11. Műszaki adatok
Méretek Sz × Ma × Mé
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Hálózati csatlakozás 220–240 V, 50/60 Hz
Teljesítményfelvétel (P _on ) 9,1 W
iHF érzékelők teljesítményfelvétele
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Készenlét (Hálózat (P _net ))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C
Fényerő (lm)
L 830 SC	493 lm (antracit), 523 lm (ezüst)
L 830 C	493 lm (antracit)
L 835 SC	616 lm (antracit), 616 lm (ezüst)
L 835 C	616 lm (antracit)
L 840 SC	319 lm (antracit), 319 lm (ezüst)
L 840 C	319 lm (antracit)
GL 80 SC	650 lm (antracit), 650 lm (ezüst)
GL 80 C	650 lm (antracit)
Hatásfok (lm / W)
L 830 SC	54 lm / W (antracit), 57 lm / W (ezüst)
L 830 C	54 lm / W (antracit)
L 835 SC	68 lm / W (antracit), 68 lm / W (ezüst)
L 835 C	68 lm / W (antracit)
L 840 SC	35 lm / W (antracit), 35 lm / W (ezüst)
L 840 C	35 lm / W (antracit)
GL 80 SC	71 lm / W (antracit), 71 lm / W (ezüst)
GL 80 C	71 lm / W (antracit)
Világítótest LED
Színhőmérséklet 3.000 K
Színvisszaadási index R _a = 82
Közepes mérési élettartam L70B50 25 °C-on: >60.000 óra
Színkonzisztencia SDCM Kiindulási érték: 3
Alapvető fény lgen (Aus, 0–100 %)
	C esetén: Mindig csak Bluetooth-érzékelős termékkel kombináltan.
Mozgásérzékelős technika (csak SC esetén)	(5,8 GHz, ≤ 1 mW)
Érzékelési tartomány
Érzékelési szög	160°C esetén: Mindig csak Bluetooth-érzékelős termékkel kombináltan.
Nyitási szög	160°C esetén: Mindig csak Bluetooth-érzékelős termékkel kombináltan.
Hatótávolság 1–5 m	C esetén: Mindig csak Bluetooth-érzékelős termékkel kombináltan.
Időbeállítás 5 s–60 min	C esetén: Csak Bluetooth-érzékelős termékkel kombináltan
Alkonykapcsoló-beállítás 2–2.000 lux	C esetén: Csak Bluetooth-érzékelős termékkel kombináltan
A fényforrás energiahatékonysági osztálya
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
A védelem fajtája IP 44
Védelmi osztály
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Környezeti hőmérséklet -20 és + 40 °C között
Bluetooth frekvencia 2,4–2,48 GHz
Bluetooth adóteljesítmény 5 dBm / 3 mW

Műszaki dokumentáció: www.stinel.de

12. Üzemzavarok

Zavar Oka Elhárítása

A lámpa nem kap feszültséget	■ Kioldott a biztosíték, nincs bekapcsolva, megtört a vezeték■ Rövidzárlat	■ Kapcsolja be a biz- tosítékot, cserélje ki, kapcsolja be a hálózati kapcsolót, ellenőrizze a vezetéket a feszült- ségellenőrzővel■ Csatlakozásokat ellenőrizni
A mozgásérzékelős lámpa nem kapcsol be (csak SC esetén)	■ Nappali üzem esetén a szürkületi érték éjszakai üzemre van beállítva■ A hálózati kapcsoló KI van kapcsolva■ Kioldott a biztosíték■ Az érzékelési területet nem az adott cél elérésére állították be	■ Alkonyatkapcsoló beállítása az alkalma- zással■ Bekapcsolás■ Kapcsolja be a biztosítékot, cserélje, esetleg ellenőrizze a csatlakozásokat■ Hatótávolság beállítá- sa az alkalmazással
A mozgásérzékelős lámpa nem kapcsol ki (csak SC esetén)	■ Folyamatos mozgás az érzékelési területen	■ A terület ellenőrzése és esetleges újra beszabályzása
A mozgásérzékelős lámpa nem kapcsol ki teljesen (csak SC esetén)	■ Éjszakai fény kivá- lasztva	■ Állítsa az éjszakai világítást „0 perc” értékre
A mozgásérzékelős lámpa kérés nélkül be- kapcsol (csak SC esetén)	■ A szél mozgatja az érzékelési területen található fákat és bokrokat■ Az utcán elhaladó autók érzékelése	■ Módosítsa az érzéke- lési területet■ Módosítsa az érzéke- lési területet
A mozgásérzékelős lámpa indokolatlanul ki- és bekapcsol (csak SC esetén)	■ Nagyobb fém tárgyak, mint pl. autók vagy fémfalak vannak az ér- zékelési tartományban	■ Módosítsa az érzéke- lési területet■ pl. parkoljon máshová az autóval
