MANUALE UTENTE L 840 SC STEINEL

Seguire attentamente le istruzioni!

1. Riguardo a questo documento

Si prega di leggere attentamente le istruzioni e di conservarle.

• Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
• Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

timento contro pericoli

ando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliere sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali.
• Utilizzare esclusivamente pezzi di ricambio originali.
  • Le riparazioni devono essere effettuate esclusivamente da officine specializzate.

3. L 830, L 835, L 840, GL 80 SC / C

Utilizzo adeguato allo scopo

– Lampada a sensore per montaggio a muro in ambienti esterni (L 830, L 835, L 840 SC).
– Lampada per montaggio a muro in ambienti esterni (L 830, L 835, L 840 C).
- Lampada a sensore per montaggio a pavimento in ambienti esterni (GL 80 SC).
- Lampada per montaggio a pavimento in ambienti esterni (GL 80 C).

Avvertenza:

Al fine di escludere malfunzionamenti, si deve rispettare una distanza minima di 3 m dal router WLAN e dagli Access Points.

Le lampade a sensore (SC) sono dotate di un rilevatore di movimento attivo. Il sensore iHF ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. In caso di movimento di persone nel campo di rilevamento della lampada a sensore, il sensore reagisce alle modifiche delle onde riflesse. Un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili. Tramite l'analisi del segnale il sensore distingue tra persone in movimento e oggetti in movimento come cespugli o piccoli animali. Inoltre si eviteranno interventi del sensore a sproposito dovuti alle temperature estreme. Le funzioni della lampada a sensore possono essere impostate tramite smartphone o tablet. Un collegamento in rete Bluetooth è possibile solo tramite smartphone o tablet.

Avvertenza: la potenza del sensore iHF è di ca. 1 mW – ciò equivale solo ad un millesimo della potenza di trasmissione di un telefono cellulare o di un microonde.

Volume di fornitura L 830, L 835, L 840 SC / C (Fig. 3.1)

• lampada
• tre viti
• tre tasselli
• tre distanziatori

Dimensioni dell'apparecchio L 830 SC / C (Fig. 3.2)

Dimensioni dell'apparecchio L 835 SC / C (Fig. 3.3)

Dimensioni dell'apparecchio L 840 SC / C (Fig. 3.4)

Panoramica dell'apparecchio L 830, L 835, L 840 SC / C (Fig. 3.5)

A Supporto per montaggio a muro
B Morsetto di allacciamento
C Tappo di tenuta
D Collegamento a innesto
E Cubo

Volume di fornitura GL 80 SC / C (Fig. 3.6)

• lampada
• profilo
• piede
• quattro viti per fissaggio a pavimento
• quattro tasselli
• quattro viti di collegamento

Dimensioni dell'apparecchio GL 80 SC / C (Fig. 3.7)

Panoramica dell'apparecchio GL 80 SC / C (Fig. 3.8)

A Calotta di copertura
B Morsetto di allacciamento
D Collegamento a innesto
E Cubo
F Morsetto di terra

Distribuzione dell'intensità luminosa (Fig. 3.9, Fig. 3.10, Fig. 3.11, Fig. 3.12)

Raggio d'azione (Fig. 3.13)

Avvertenza: se le lampade vengono montate troppo vicine le une alle altre, si potrebbero verificare interventi a sproposito, in quanto i segnali ad alta frequenza trasmessi interferiscono tra loro. (Fig. 3.14 A)

I seguenti accorgimenti aiutano a evitare questo errore.

- Montare le lampade a una distanza di almeno 5 m.

- Collegare le lampade tramite la Steinel Connect App e disattivare il sensore in modo mirato in determinate lampade tramite la funzione “Sensor OFF”

(Fig. 3.14 B + C). Tramite il collegamento a rete, in caso si verificasse un movimento si attivano anche le lampade il cui sensore è disattivato.

4. Allacciamento elettrico

Schema elettrico (Fig. 4.1)

La linea di alimentazione dalla rete consiste in un cavo a 2 o 3 fili:

L = fase (di norma nero o marrone)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde / giallo)

In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Il filo di fase (L) e il filo neutro (N) vengono collegati al morsetto di allacciamento. Isolare e posizionare accanto il conduttore di terra (PE).

Nel caso di GL 80 SC / C il conduttore di terra (PE) deve essere allacciato al morsetto di terra.

Importante: lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In questo caso è necessario identificare i singoli cavi e rimontarli. Ovviamente nella linea di collegamento alla rete può essere installato un interruttore di rete per l'accensione e lo spegnimento.

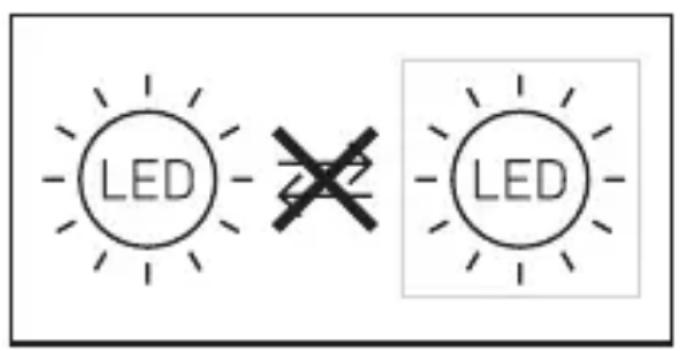

Importante: la sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

LED LED

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.
• In caso di danni non mettere in funzione il prodotto.
• Nel montaggio della lampada a sensore si deve provvedere a fissarla in modo tale che non si generino vibrazioni.
• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento.

Fasi di montaggio (L 830, L 835, L 840 SC / C)

• Staccare l'alimentazione di corrente (Fig. 4.1)
- Svitare le viti di sicurezza e staccare il cubo dal supporto per montaggio a muro. (Fig. 5.1)
- Segnare i punti in cui si effettueranno i fori (Fig. 5.2)
- Effettuare i fori e inserire i tasselli (Fig. 5.3)
- Forare completamente il tappo di tenuta.
• Montaggio nel caso di conduttore incassato (Fig. 5.4)
• Montaggio nel caso di conduttore in superficie (Fig. 5.5)
• Collegare il cavo di allacciamento (Fig. 5.6)
- Infilare il cubo sul supporto per montaggio a muro (Fig. 5.7)
- Avvitare le viti si sicurezza (Fig. 5.7)
- Attivare l'alimentazione di corrente (Fig. 5.7)
- Effettuare le dovute regolazioni tramite la app → “6. Funzionamento”

Avvertenza:

Non montare il prodotto sotto terra, vi è altrimenti rischio di danni dovuti a corrosione od ossidazione.

Fasi di montaggio (GL 80 SC / C)

• Staccare l'alimentazione di corrente (Fig. 4.1)
- Svitare la vite di sicurezza e sfilare il dalla copertura (Fig. 5.8)
- Sfilare il cavo attraverso sostegno a pavimento e profilo (Fig. 5.9)
- Avvitare il sostegno a pavimento e il profilo (Fig. 5.10)
- Segnare sul piede i punti dove effettuare i fori (Fig. 5.11)
- Effettuare i fori e inserire i tasselli (Fig. 5.12)
- Avvitare il sostegno a pavimento al pavimento steso (Fig. 5.13)
- Avvitare la calotta di copertura sul profilo (Fig. 5.14)
• Collegare il cavo di allacciamento (Fig. 5.15)
- Infilare il cubo sulla calotta di copertura (Fig. 5.16)
- Inserire avvitando la vite di sicurezza (Fig. 5.16)
- Attivare l'alimentazione di corrente (Fig. 5.16)
- Effettuare le dovute regolazioni tramite la app → “6. Funzionamento”

6. Funzionamento

Le funzioni si possono impostare per le varianti SC.

L'impostazione delle funzioni avviene tramite la app Steinel Connect.

Steinel Connect App

Per la configurazione della lampada con smartphone o tablet dovete scaricare la App Steinel Connect dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Android iOS

Funzioni che possono essere impostate tramite la app Steinel Connect:

• Regolazione del periodo di accensione
• Regolazione del raggio d'azione
• Regolazione crepuscolare
• Luce di base
• Livello di luce principale / luce notturna regolabile
• Regolazione del raggio d'azione avanzata
• Collegamento in rete di gruppi
• Regolazione crepuscolare tramite Teach-In

Impostazioni di fabbrica (stato di consegna)

• Impostazione della gamma: max.
• Impostazione tempo luce principale: 10 sec.
• Impostazione di base del tempo di illuminazione: 1 min.
• Impostazione crepuscolare: 2.000 lux
  -Livello base di oscuramento della luce: 50

Regolazione del periodo di accensione (tempo di accensione)

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 5 secondi a max. 60 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera. Questa funzione vale per le varianti C sempre solo in combinazione con un prodotto a sensore Bluetooth.

Avvertenza: ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo.

Regolazione del raggio d'azione (sensibilità)

Con il concetto di raggio d'azione si intende il diametro più o meno circolare che risulta sul pavimento quando si effettua il montaggio a 2 m di altezza.

• Regolatore impostato sul massimo = raggio d'azione massimo (5 m)
• Regolatore impostato sul minimo = raggio d'azione minimo (1 m)

Questa funzione vale per le varianti C sempre solo in combinazione con un prodotto a sensore Bluetooth.

Regolazione luce crepuscolare (soglia d'intervento)

La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 2.000 Lux.

• Regolatore impostato sulla battuta destra = funzionamento con luce diurna (indipendentemente dalla luminosità)
• Regolatore posizionato sulla battuta sinistra = funzionamento con luce crepuscolare (ca. 2 Lux).

Questa funzione vale per le varianti C sempre solo in combinazione con un prodotto a sensore Bluetooth.

Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi completamente a destra.

Luce di base

La luminosità della luce di base può essere impostata tra lo 0 % e il 100 %.

La luce notturna può essere impostata in funzione del tempo o della luminosità. In caso di movimenti all'interno del campo di rilevamento la luce (per il periodo impostato) passa al massimo flusso luminoso utile (100 %).

Dopo di che la lampada passa alla luce notturna.

Luce principale

La luminosità della luce principale può essere impostata tra lo10 % e il 100 %.

Funzione di accensione graduale della luce

All'accensione la luminosità viene alzata gradualmente al 100 % (fade-in). Allo spegnimento la luminosità viene abbassata gradualmente allo 0 % (fade-out). I tempi di fade-in e fade-out possono essere scelti a piacere.

Funzionamento con luce continua

I parametri della luce continua possono essere impostati tramite la app Steinel Connect. Nella app è possibile impostare la luce continua a piacere fino a una determinata ora (apprendimento ora).

l'interruttore a sensore corrisponde al Bluetooth-Mesh Standard. Esso può essere collegato con tutti i prodotti conformi al Bluetooth-Mesh Standard. La configurazione dell'interruttore a sensore avviene tramite la app Steinel Connect. Al primo collegamento tra l'interruttore a sensore e la app Steinel Connect vengono memorizzate sullo smartphone o sul tablet le relative chiavi di rete. La chiave consente di escludere un accesso al sensore da parte di persone non autorizzate.

Per l'accesso tramite un altro smartphone o tablet occorre che la chiave di rete venga condivisa.

7. Cura / Manutenzione

Il prodotto non necessita di manutenzione.

In caso di imbrattamento si può pulire la lampada con un panno umido (senza impiegare detergenti).

Importante: l'alimentatore non è sostituibile.

230V LED

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!

Solo per paesi UE:

Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili.

La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
• in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
  -in caso di danni o perdite avvenuti
  -durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten).

Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

10. Dichiarazione di conformità

Il fabbricante, STEINEL GmbH, dichiara che il tipo di apparecchiatura radio L 830, L 835, L 840, GL 80 SC / C è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

11. Dati tecnici
Dimensioni largh. × alt. × prof.
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Allacciamento alla rete 220–240 V, 50/60 Hz
Potenza assorbita (P _on )9,1 W
Potenza assorbita sensori iHF
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Standby (rete (P _net ))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Potenza luminosa (lm)
L 830 SC	493 lm (antracite), 523 lm (argento)
L 830 C	493 lm (antracite)
L 835 SC	616 lm (antracite), 616 lm (argento)
L 835 C	616 lm (antracite)
L 840 SC	319 lm (antracite), 319 lm (argento)
L 840 C	319 lm (antracite)
GL 80 SC	650 lm (antracite), 650 lm (argento)
GL 80 C	650 lm (antracite)
Efficienza (lm / W)
L 830 SC	54 lm / W (antracite), 57 lm / W (argento)
L 830 C	54 lm / W (antracite)
L 835 SC	68 lm / W (antracite), 68 lm / W (argento)
L 835 C	68 lm / W (antracite)
L 840 SC	35 lm / W (antracite), 35 lm / W (argento)
L 840 C	35 lm / W (antracite)
GL 80 SC	71 lm / W (antracite), 71 lm / W (argento)
GL 80 C	71 lm / W (antracite)
Lampadina LED
Temperatura del colore 3.000 K
Indice di resa cromatica R _a = 82
Durata utile media misurata L70B50 con 25 °C: >60.000 ore
Consistenza del colore SDCM Valore iniziale: 3
Luce di base Sì (Off, 0–100 %)
	Per C: sempre solo in combinazione con un prodotto a sensore Bluetooth.
Tecnica a sensori (solo SC) (5,8 GHz, ≤ 1 mW)
Campo di rilevamentoAngolo di rilevamentoAngolo di apertura	160°Per C: sempre solo in combinazione con un prodotto a sensore Bluetooth.160°Per C: sempre solo in combinazione con un prodotto a sensore Bluetooth.
Raggio d'azione 1–5 m	Per C: sempre solo in combinazione con un prodotto a sensore Bluetooth.
Regolazione del periodo di accensione	5 s–60 minPer C: solo in combinazione con un prodotto a sensore Bluetooth.
Regolazione crepuscolare 2–2.000 Lux	Per C: solo in combinazione con un prodotto a sensore Bluetooth.
Classe di efficienza energetica della sorgente luminosaL 830, L 835, L 840 SCL 830, L 835, L 840 CGL 80 SCGL 80 C	FFFFF
Grado di protezione IP 44
Classe di protezioneL 830, L 835, L 840 SC / CGL 80 SC / C	III
Temperatura ambiente da -20 a + 40 °C
Frequenza Bluetooth 2,4–2,48 GHz
Potenza di trasmissione Bluetooth 5 dBm / 3 mW

Documentazione tecnica al sito www.stinel.de

12. Disturbi di funzionamento

Guasto Causa Rimedio

Lampada senza tensione	Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrottoCorto circuito	Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetroControllare gli allaccia-menti
La lampada a sensore non si accende (solo SC)	Nel funzionamento con luce diurna l'imposta-zione crepuscolare è regolata sul funziona-mento di notteInterruttore principale su OFFIl fusibile è intervenutoCampo di rilevamento non impostato con direzione giusta	Impostare la luce crepuscolare tramite la appAccendereAttivare o sostituire il fusibile; all'occorrenza controllare l'allacci-mentoImpostare il raggio d'azione tramite la app
La lampada a sensore non si spegne (solo SC)	Movimento continuo nel campo di rileva-mento	Controllare il campo se necessario ripetere la registrazione
La lampada a sensore non si spegne completamente (solo SC)	È stata selezionata la luce notturna	Luce notturna a "0 min"
La lampada a sensore si accende a sproposito (solo SC)	Il vento muove alberi e cespugli nel campo di rilevamentoVengono rilevate auto-mobili sulla strada	Spostare il campoSpostare il campo
La lampada a sensore si accende e spegne in modo incontrollato (solo SC)	Nel campo di rileva-mento si trovano oggetti di metallo di grandi dimensioni, per es. automobili o pareti di metallo	Spostare il campoper es. parcheggiare l'auto in un altro luogo

ES
