NÁVOD K OBSLUZE L 840 SC STEINEL

Dodržujte informace v textové části!

1. K tomuto dokumentu

Pozorně si jej přečtěte a uschovejte!

– Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem. –Změny, které slouží technickému pokroku, vyhrazeny.

Vysvětlení symbolů

Varování před nebezpečím!

kaz na text v dokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.
• Při instalaci senzorového svítidla se jedná o práci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN.
• Používejte jen originální náhradní díly.
• Opravy může provést jen odborný servis.

3. L 830, L 835, L 840, GL 80 SC / C

Používání v souladu s určením

– Senzorové svítidlo k nástěnné montáži ve venkovní oblasti (L 830, L 835, L 840 SC).
– Svítidlo k nástěnné montáži ve venkovní oblasti (L 830, L 835, L 840 C).
– Senzorové svítidlo k montáži na podlahu ve venkovní oblasti (GL 80 SC).
– Svítidlo k montáži na podlahu ve venkovní oblasti (GL 80 C).

Upozornění:

K vyloučení chybných funkcí musí být zachována minimální vzdálenost 3 m od routeru WLAN a přístupových bodů.

Senzorová svítidla (SC) obsahují aktivní hlásič pohybu. Integrovaný senzor iHF vysílá vysokofrekvenční elektromagnetické vlny (5,8 GHz) a přijímá jejich echo.

Při pohybu osob v oblasti záchytu senzorového svítidla rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „Zapnout světlo“. Záchyt je možný i přes dveře, okenní tabule nebo tenké stěny. Analýzou signálů senzor rozlišuje mezi pohybem osob a pohybujícími se objekty, křovím nebo malými zvířaty. Tak jsou vyloučena chybná spínání způsobená malými zvířaty i poruchy zapřičiněné extrémními teplotami.

Funkce senzorového svítidla mohou být nastaveny smartphonem a tabletem. Sítové propojení Bluetooth je možné jen prostřednictvím smartphonu nebo tabletu.

Upozornění:

Vysokofrekvenční výkon senzoru iHF činí asi 1 mW – což je jen tisícina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby.

Rozsah dodávky L 830, L 835, L 840 SC / C (Obr. 3.1)

-Svítidlo
–Tři šrouby
-Tři hmoždinky
–Tři distanční držáky

Rozměry výrobku L 830 SC / C (Obr. 3.2)

Rozměry výrobku L 835 SC / C (Obr. 3.3)

Rozměry výrobku L 840 SC / C (Obr. 3.4)

Přehled zařízení L 830, L 835, L 840 SC / C (Obr. 3.5)

A Nástěnný držák
B Připojovací svorka
C Utěsňovací zátka
D Zásuvné spojení
E Těleso svítidla ve tvaru kostky

Rozsah dodávky GL 80 SC / C (Obr. 3.6)

-Svítidlo
-Profil
-Spodní deska
-Čtyři podlahové šrouby
-Ctyři hmoždinky
-Čtyři spojovací šrouby

Rozměry výrobku GL 80 SC / C (Obr. 3.7)

Přehled zařízení GL 80 SC / C (Obr. 3.8)

A Krytka
B Připojovací svorka
D Zásuvné spojení
E Těleso svítidlá ve tvaru kostky
F Zemnicí svorka
Rozložení svítivosti (Obr. 3.9, Obr. 3.10, Obr. 3.11, Obr. 3.12)

Dosah (Obr. 3.13)

Upozornění:

Budou-li svítidla namontována blízko sebe, může dojít k chybnému spínání, protože se mohou vysílané vysokofrekvenční signály vzájemně rušit.

(Obr. 3.14 A)

Následující opatření pomohou předejít této chybě:

• Svítidla montovat ve vzdálenosti minimálně 5 m.
• Svítidla propojte do sítě pomocí Steinel Connect App a u jednotlivých svítidel cíleně odpojte senzor funkcí Sensor-Off (Obr. 3.14 B + C). Propojením do sítě se při pohybu také zapnou svítidla, jejichž senzor je deaktivován.

4. Elektrické připojení

Schéma zapojení (Obr. 4.1)

K připojení k elektrické síti použijte kabel se 2 až 3 vodiči:

L = fázový vodič (většinou černý nebo hnědý)

N = neutrální vodič (většinou modrý)

PE = ochranný vodič (zelenožlutý)

V případě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový (L) a neutrální vodič (N) se připojí k připojovací svorce. Ochranný vodič (PE) izolovat a připojit.

U GL 80 SC / C musí být ochranný vodič (PE) připojen k zemnicí svorce.

Důležité: Záměna přípojek později způsobí zkrat v přístroji nebo ve vaší pojistkové skříni. V tomto případě je nutno jednotlivé kabely identifikovat a poté znovu zapojit. V přívodním síťovém vedení může být samozřejmě zařazen vypínač k zapínání a vypínání.

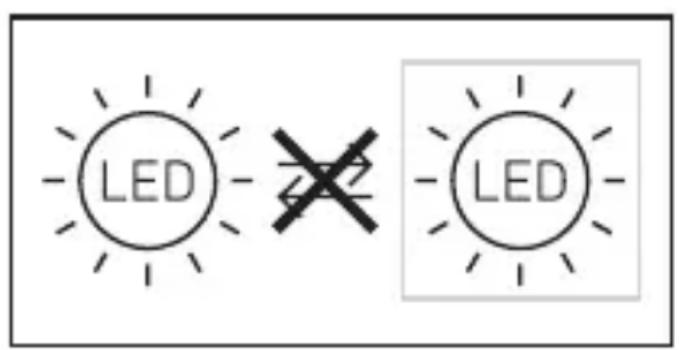

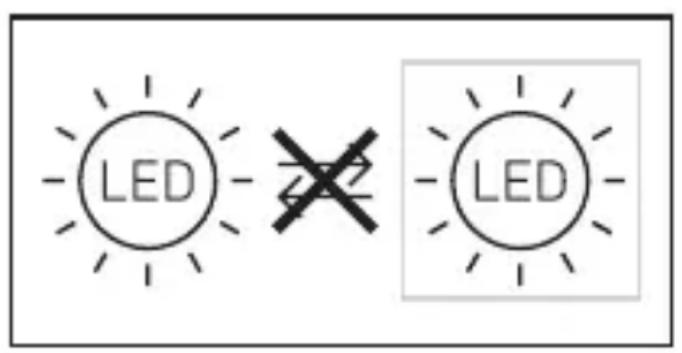

Důležité: Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo.

LED LED

5. Montáž

• Zkontrolovat poškození u všech konstrukčních dílů.
• Při poškození výrobek nepoužívat.
• Při montáži senzorového svítidla dbát, aby bylo upevněno bez otřesů.
• Vhodné montážní místo vybrat při zohlednění dosahu a zachycení pohybu.

Postup při montáži (L 830, L 835, L 840 SC / C)

• Vypnout napájení elektrickým proudem. (Obr. 4.1)
- Uvolnit pojistné šrouby a uvolnit svítidlo ve tvaru kostky z nástěnného držáku. (Obr. 5.1)
• Vyznačit otvory k vrtání (Obr. 5.2)
- Vyvrtat otvory a vložit hmoždinky. (Obr. 5.3)
- Prorazit utěsňovací zátky.
- Montáž sítového přívodního vedení pod omítku (Obr. 5.4)
- Montáž přívodního vedení na omítku (Obr. 5.5)
- Připojit připojovací kabel (Obr. 5.6)
- Těleso svítidla ve tvaru kostky nasunout na nástěnný držák (Obr. 5.7)
- Našroubovat pojistné šrouby (Obr. 5.7)
- Zapnout napájení elektrickým proudem (Obr. 5.7)
- Nastavení provést prostřednictvím aplikace → „6. Funkce“

Postup při montáži (GL 80 SC / C)

• Vypnout napájení elektrickým proudem (Obr. 4.1)
- Uvolnit pojistný šroub a těleso svítidla ve tvaru kostky stáhnout z krytu (Obr. 5.8)
- Kabel protáhnout podlahovým držákem a profilem (Obr. 5.9)
- Sešroubovat podlahový držák a profil (Obr. 5.10)
- Vyznačit otvory na spodní desce k vrtání (Obr. 5.11)
- Vyvrtat otvory a vložit hmoždinky (Obr. 5.12)
- Sešroubovat podlahový držák na podlaze (Obr. 5.13)

• Kryt našroubovat na profil (Obr. 5.14)
- Připojit připojovací kabel (Obr. 5.15)
- Těleso svítidla ve tvaru kostky nasunout na kryt (Obr. 5.16)
• Zašroubovat pojistný šroub (Obr. 5.16)
- Zapnout napájení elektrickým proudem (Obr. 5.16)
- Nastavení provést prostřednictvím aplikace → „6. Funkce“

Upozornění:

Nemontujte výrobek pod povrch země, aby se zabránilo poškození korozí nebo oxidací.

6. Funkce

Funkce lze nastavit pro varianty SC.

Funkce se nastavují Steinel Connect App.

Steinel Connect App

Pro konfiguraci svítidla pomocí smartphonu nebo tabletu si musíte z AppStore stáhnout aplikaci dálkového ovládání Steinel Connect App. Je potřebný smartphone nebo tablet s Bluetooth.

Android iOS

Funkce, které lze nastavit aplikací Steinel Connect App:

– Časové nastavení
– Nastavení dosahu
– Soumrakové nastavení
– Základní světlo
– Nastavitelná úroveň hlavního světla / nočního světla
– Rozšířené nastavení dosahu
– Skupinové propojení do sítě
– Soumrakové nastavení prostřednictvím teach-in

Časové nastavení (doba doběhu)

Požadovanou dobu, po kterou má být svítidlo zapnuto, je možno nastavit plynule v rozmezí od asi 5 sekund do max. 60 minut. Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny.

Tato funkce platí pro varianty C vždy jen v kombinaci se senzorovým výrob-kem s Bluetooth.

Upozornění:

Po každém vypnutí svítidla je opětovné zachycování pohybu přerušeno asi na 1 sekundu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo. K nastavení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas.

Tovární nastavení (stav dodávky)

-Nastavení rozsahu: max.
–Nastavení doby svícení hlavního světla: 10 s.
–Základní nastavení doby svícení: 1 min.
-Nastavení soumraku: 2.000 luxů
–Základní úroveň stmívání světla: 50 %

Nastavení dosahu (citlivost)

Pod pojmem dosah je miněn přibližný kruhovitý průměr na zemi, který při montáži do výšky 2 m vyplyne jako oblast záchytu.

-Otočný regulátor nastavený na „maximální“ = max. dosah (5 m)

-Otočný regulátor nastavený na „minimální“ = min. dosah (1 m)

Tato funkce platí pro varianty C vždy jen v kombinaci se senzorovým výrobkem s Bluetooth.

Soumrakové nastavení (prahová reakční hodnota)

Požadovanou prahovou reakční hodnotu svítidla je možno plynule nastavit v rozmezí od asi 2 do 2.000 lx.

– Otočný regulátor nastavený na pravý doraz = provoz za denního světla (nezávisle na jasu)

Tato funkce platí pro varianty C vždy jen v kombinaci se senzorovým výrobkem s Bluetooth.

Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být otočný regulátor nastaven k pravému dorazu.

Základní světlo

Jas základního světla může být nastaven mezi 0 % a 100 %. Základní světlo lze nastavit na základě času nebo jasu.

U pohybů v oblasti záchytu bude světlo (po nastavenou dobu) přepnuto na maximální světelný výkon (100 %). Poté se svítidlo zase přepne na základní světlo.

Hlavní světlo

Jas hlavního světla může být nastaven mezi 10 % a 100 %.

Funkce pozvolného rozjasňování světla

Při zapnutí se vždy zvýší jas až na 100 % (fade-in).

Při vypnutí se vždy sníží jas až na 0 % (fade-out).

Je možné volit časy fade-in (zesílení) a fade-out (útlumu).

Funkce trvalého osvětlení

Parametry provozu trvalého osvětlení je možné nastavit pomocí aplikace Connect App Steinel. V aplikaci může být trvalé osvětlení nastaveno podle potřeby až do určité denní doby (konfigurace času).

Propojení do sítě Bluetooth (Bluetooth-Connect-Mesh)

Senzorový spínač odpovídá standardu Bluetooth-Mesh. Může být propojen do sítě se všemi výrobky, které odpovídají standardu Bluetooth-Mesh. Senzorový spínač se konfiguruje pomocí aplikace Steinel Connect.

U prvního spojení mezi senzorovým spínačem a aplikací Steinel Connect se na smartphone nebo tablet uloží příslušné síťové klíče. Díky klíčům je vyloučen neoprávněný přístup k senzoru.

Sítový klíč musí být sdílen pro přístup prostřednictvím jiného smartphonu nebo tabletu.

7. Údržba / ošetřování

Výrobek je bezúdržbový.

Svítidlo lže v případě znečištění očistit vlhkým hadříkem (bez použití čisticích prostředků).

Důležité: Provozní přístroj nelze vyměnit.

230V LED

8. Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

9. Záruka výrobce

Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapříčiněné vadným materiálem, přičemž záruka spočívá v opravě nebo výměně chybného dílu dle našeho výběru.

Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody a vady zapřičiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno.

Záruka bude uznána jen tehdy, bude-li

nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu.

Servisní opravny: Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.

3LETÁ ZÁRUKA VÝROBCE

10. Prohlášení o shodě

Tímto STEINEL GmbH prohlašuje, že typ rádiového zařízení L 830, L 835, L 840, GL 80 SC / C je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.steinel.de

11. Technické parametry
Rozměry š × v × h
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Připojení k síti 220–240 V, 50/60 Hz
Příkon (Pon) 9,1 W
Příkon senzoru iHF
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Standby (sít (Pnet))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Světelný výkon (lm)
L 830 SC	493 lm (antracit), 523 lm (stříbrná)
L 830 C	493 lm (antracit)
L 835 SC	616 lm (antracit), 616 lm (stříbrná)
L 835 C	616 lm (antracit)
L 840 SC	319 lm (antracit), 319 lm (stříbrná)
L 840 C	319 lm (antracit)
GL 80 SC	650 lm (antracit), 650 lm (stříbrná)
GL 80 C	650 lm (antracit)
Účinnost (lm / W)
L 830 SC	54 lm / W (antracit), 57 lm / W (stříbrná)
L 830 C	54 lm / W (antracit)
L 835 SC	68 lm / W (antracit), 68 lm / W (stříbrná)
L 835 C	68 lm / W (antracit)
L 840 SC	35 lm / W (antracit), 35 lm / W (stříbrná)
L 840 C	35 lm / W (antracit)
GL 80 SC	71 lm / W (antracit), 71 lm / W (stříbrná)
GL 80 C	71 lm / W (antracit)
Žárovka LED
Barevná teplota 3.000 K
Index reprodukce barev R a = 82
Průměrná jmenovitá životnost L70B50 při 25 °C: >60.000 hod.
Konzistence barev SDCM počáteční hodnota: 3
Základní světlo Ano (vypnuto, 0–100 %)
	Pro C: Vždy jen v kombinaci se senzo- rovým výrobkem s Bluetooth.
Senzorová technologie (jen SC) (5,8 GHz, ≤ 1 mW)
Oblast záchytu
Úhel záchytu	160°
	Pro C: Vždy jen v kombinaci se senzo- rovým výrobkem s Bluetooth.
Úhel otevření	160°
	Pro C: Vždy jen v kombinaci se senzo- rovým výrobkem s Bluetooth.
Dosah 1–5 m	Pro C: Vždy jen v kombinaci se senzo- rovým výrobkem s Bluetooth.
Časové nastavení 5 s–60 min	Pro C: Jen v kombinaci se senzorovým výrobkem s Bluetooth.
Soumrakové nastavení 2–2.000 lx	Pro C: Jen v kombinaci se senzorovým výrobkem s Bluetooth.
Třída energetické účinnosti světelného zdroje
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
Krytí IP 44
Třída ochrany
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Teplota prostředí -20 až + 40 °C
Frekvence Bluetooth 2,4–2,48 GHz
Vysílací výkon Bluetooth 5 dBm / 3 mW

Technická dokumentace na adrese www.stinel.de

12. Provozní poruchy

Porucha Příčina Náprava

Svítidlo bez napětí ■ Pojistka zareagovala, svítidlo není zapnuté, přerušené vedení■ Zkrat	■ Zapnout, vyměnit pojistku; zapnout síťový vypínač, zkontrolovat vedení pomocí zkoušečky napětí■ Zkontrolovat připojení
Senzorové svítidlo nezapíná (jen SC)	■ Při denním provozu je zvoleno soumrakové nastavení odpovídající nočnímu provozu■ Sítťový vypínač v polo-ze VYPNUTO■ Pojistka zareagovala■ Oblast záchytu není přesně nastavena.	■ Provést soumrakové nastavení pomocí aplikace■ Zapnout■ Zapnout, vyměnit pojistku, popř. zkontrolovat připojení■ Pomocí aplikace nastavit dosah
Senzorové svítidlo nevypíná (jen SC)	■ Trvalý pohyb v oblasti záchytu.	■ Zkontrolovat oblast a případně znovu seřídit
Nedochází k úplnému vypnutí senzorového svítidla (jen SC)	■ Vybráno noční osvětlení	■ Noční světlo na „0 min“
Senzorové svítidlo zapíná v nevhodnou dobu (jen SC)	■ Vítr pohybuje stromy a keři v oblasti záchytu■ Zaznamenávání pohy-bu aut na ulici	■ Přestavit oblast záchytu■ Přestavit oblast záchytu
Senzorové svítidlo nekon-trolovaně zapíná a vypíná (jen SC)	■ Větší kovové předměty, jako např. automobily nebo kovové stěny, v oblasti záchytu	■ Přestavit oblast záchytu■ Např. přeparkovat vozidlo

SK

1. O tomto dokumente

Pozorne si ho prečítajte a uschovajte!

Odkaz na textové pasáže v dokumente.

2. Všeobecné bezpečnostné pokyny

Prehlád dielov výrobku L 830, L 835, L 840 SC / C (Obr. 3.5)

A nástenný držiak

B pripojovacia svorka

C tesniaca zátka

D konektor

E kockové teleso

Rozsah dodávky GL 80 SC / C (Obr. 3.6)

-svietidlo

-profil

-podlahová doska

-4 podlahové skrutky

-4 hmoždinky

Prehlád dielov výrobku GL 80 SC / C (Obr. 3.8)

A kryt
B pripojovacia svorka
D konektor
E kockové teleso
F uzemňovacia svorka

Distribúcia intenzity svetla (Obr. 3.9, Obr. 3.10, Obr. 3.11, Obr. 3.12)

Dosah (Obr. 3.13)

4. Elektrické pripojenie

Schéma zapojenia (Obr. 4.1)

Napájacie vedenie je tvorené dvoj- až trojžilovým káblom:

N = nulový vodič (zvyčajne modrý)

PE = ochranný vodič (zeleno-žlty)

V prípade pochybností identifikujte káble pomocou skúšačky napätia; potom ich znova odpojte od napätia. Fáza (L) a neutrálny vodič (N) sa pripoja na pripojovaciu svorku. Ochranný vodič (PE) zaizolujte a priložte.

Pri svietidle GL 80 SC / C sa musí ochranný vodič (PE) pripojit na uzemňovaciu svorku.

Dôležité: Svetelný zdroj tohto svietidla sa nedá vymení. V prípade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymení celé svietidlo.

LED LED

5. Montáž

Výrobok nemontujte pod úroveň terénu, aby nedošlo k jeho poškodeniu koróziou alebo oxidáciou.

6. Funkcia

7. Starostlivost' / údržba

Výrobok nevyžaduje údržbu.

10. Izjava o skladnosti
