BRUGSANVISNING L 840 SC STEINEL

Følg den skriftlige vejledning!

Huomaa tekstiosio!

Se de skriftlige instruksene!

1. Om dette dokument

Læs vejledningen omhyggeligt, og gem den.

– Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
– Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.
• Når sensorlampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands normale installationsforskrifter og tilslutningsforhold.
• Brug kun originale reservedele.
• Reparationer må kun udføres på autoriserede værksteder.

3. L 830, L 835, L 840, GL 80 SC / C

Korrekt anvendelse

• Sensorlampe til vægmontering udendørs (L 830 / L 835 / L 840 SC).
  – Lampe til vægmontering udendørs (L 830, L 835, L 840 C).
  – Sensorlampe til jordmontering udendørs (GL 80 SC).
• Lampe til jordmontering udendørs (GL 80 C).

Anmärkning:

Sensorlamperne (SC) indeholder en aktiv bevægelsessensor.

Den integrerede iHF-sensor udsender højfrekvente elektromagnetiske bølger (5,8 GHz) og modtager deres ekko. Når personer bevæger sig i sensorlampens overvågningsområde, registreres ændringen i ekkoet af sensoren.

En mikroprocessor udløser derefter kommandoen "Tænd lyset". Sensoren kan registrere signaler gennem døre, ruder og tynde vægge. Vha. en signalanalyse skelner sensoren mellem personer og objekter, der bevæger sig, som f.eks. buske og små dyr. Fejludløsninger pga. små dyr og forstyrrelser pga. ekstreme temperaturer elimineres på denne måde.

Sensorlampens funktioner kan indstilles via smartphone og tablet. Bluetooth-forbindelse er kun mulig via smartphone eller tablet.

Bemærk:

iHF-sensorens højfrekvenseffekt er ca. 1 mW – det er kun en tusindedel af sendeeffekten fra en mobiltelefon eller en mikrobølgeovn.

Leveringsomfang L 830, L 835, L 840 SC / C (Fig. 3.1)

• Lampe
• Tre skruer
• Tre rawlplugs
  – Tre afstandsholdere

Produktmål L 830 SC / C (Fig. 3.2)

Produktmål L 835 SC / C (Fig. 3.3)

Produktmål L 840 SC / C (Fig. 3.4)

Oversigt over enheden L 830, L 835, L 840 SC / C (Fig. 3.5)

A Vægbeslag
B Tilslutningsklemme
C Lukkeprop
D Stikforbindelse
E Lampeterning

Leveringsomfang GL 80 SC / C (Fig. 3.6)

• Lampe
• Profil
• Jordplade
  – Fire bundskruer
• Fire rawlplugs
  – Fire forbindelsesskruer

Produktmål GL 80 SC / C (Fig. 3.7)

Oversigt over enheden GL 80 SC / C (Fig. 3.8)

A Afdækningskappe
B Tilslutningsklemme
D Stikforbindelse
E Lampeterning
F Jordmuffe

Lysstyrkefordeling (Fig. 3.9, Fig. 3.10, Fig. 3.11, Fig. 3.12)

Rækkevidde (Fig. 3.13)

Bemærk:

Hvis lamperne er monteret for tæt på hinanden, kan der forekomme fejltændinger, fordi de højfrekvenssignaler, der udsendes, forstyrrer hinanden (Fig. 3.14 A).

Følgende foranstaltninger hjælper med at undgå denne fejl:

• Monter lamperne med en afstand på mindst 5 m.
• Forbind lamperne i netværk med hinanden via Steinel Connect App, og sluk sensoren for de enkelte lamper målrettet via Sensor-Off-funktionen (Fig. 3.14 B + C). Ved hjælp af netværksforbindelsen tændes også de lamper, hvor sensoren er deaktiveret, ved bevægelse.

4. Elektrisk tilslutning

Ledningsdiagram (Fig. 4.1)

Netledningen består af en 2 - eller 3 - leder ledning:

PE = beskyttelsesleder (grøn / gul)

Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen. Fasen (L) og nullederen (N) tilsluttes tilslutningsklemmen. Isoler jordlederen (PE), og lad den sidde. Ved GL 80 SC / C skal jordlederen (PE) tilsluttes i jordmuffen.

Vigtigt: Ombytning af tilslutningerne fører senere til kortslutning i enheden eller i sikringsskabet. I så fald skal de enkelte ledninger identificeres og monteres på ny. Der kan selvfølgelig monteres en afbryder i nettilførselsledningen til at tænde og slukke.

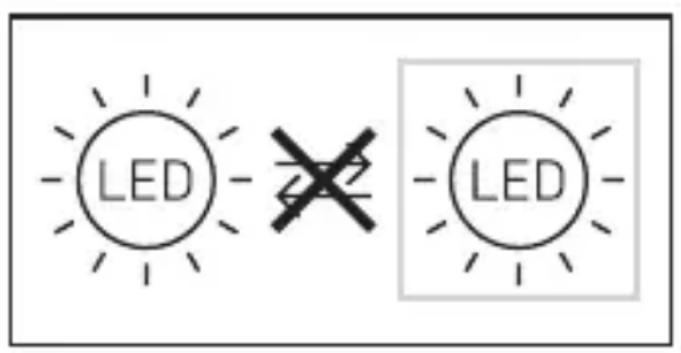

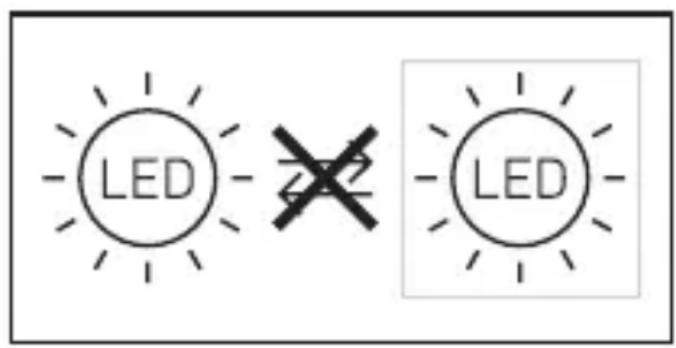

Vigtigt: Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes.

• Kontrollér alle komponenter for beskadigelser.
• Er produktet beskadiget, må det ikke tages i brug.
• Sørg ved montering af sensorlampen for, at den fastgøres et sted uden vibrationer.
• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering.

Monteringstrin (L 830, L 835, L 840 SC / C)

• Afbryd strømforsyningen (Fig. 4.1).
• Løsn sikringsskruerne, og løsn lampeterningen fra vægbeslaget (Fig. 5.1).
• Afmærk borehullerne (Fig. 5.2).
• Bor huller, og sæt rawlplugs i (Fig. 5.3).
  • Gennemstik lukkepropperne.
• Montering med skjult tilførselsledning (Fig. 5.4)
• Montering med synlig tilførselsledning (Fig. 5.5)
• Tilslut tilslutningskablet (Fig. 5.6).
• Sæt lampeterningen på vægbeslaget (Fig. 5.7).
• Skru sikringsskruerne i (Fig. 5.7).
• Slå strømforsyningen til (Fig. 5.7).
• Foretag indstillinger ved hjælp af appen → "6. Funktion"

Monteringstrin (GL 80 SC / C)

• Slå strømforsyningen fra (Fig. 4.1).
• Løsn sikringsskruen, og træk lampeterningen af afdækningen (Fig. 5.8).
• Træk ledningen gennem jordholderen og profilen (Fig. 5.9).
• Skru jordholder og profil sammen (Fig. 5.10).
• Markér borehullerne på jordpladen (Fig. 5.11).
• Bor huller, og sæt rawlplugs i (Fig. 5.12)
• Skru jordholderen fast i jorden (Fig. 5.13).
• Skru afdækningen på profilen (Fig. 5.14).
• Tilslut tilslutningskablet (Fig. 5.15).
• Sæt lampeterningen på afdækningen (Fig. 5.16).
• Skru sikringsskruen i (Fig. 5.16).
• Slå strømforsyningen til (Fig. 5.16).
• Foretag indstillinger ved hjælp af appen
  → "6. Funktion"

Henvisning:

Monter ikke produktet under jordoverfladen. På den måde undgår du skader på grund af korrosion eller oxidation.

6. Funktion

Funktionerne kan kun indstilles for SC-varianterne.

Funktionerne indstilles ved hjælp af Steinel Connect App.

Steinel Connect App

For at konfigurere lampen med smartphone eller tablet skal du downloade Steinel Connect App fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth.

Android iOS

Funktioner, som kan indstilles ved hjælp af Steinel Connect App:

• Tidsindstilling
• Rækkeviddeindstilling
• Skumringsindstilling
• Grundlæggende lys
• Indstilleligt hovedlys- / natlysniveau
  – Udvidet rækkeviddeindstilling
• Gruppenetværk
• Skumringsindstilling vha. Teach-In

Tidsindstilling (efterløbstid)

Den ønskede lysperiode for lampen kan indstilles trinløst fra ca. 5 sekunder til maks. 60 minutter. Enhver bevægelse, som registreres, inden denne tid er udløbet, starter atter tidstælleren.

Denne funktion gælder altid kun for C-varianterne i kombination med et Bluetooth-sensorprodukt.

Bemærk: Hver gang lampen slukkes, er en ny bevægelsesregistrering spærret i ca. 1 sekund. Først derefter kan lampen igen tændes ved bevægelse.

Ved indstilling af overvågningsområdet og ved funktionstesten anbefales det at indstille den korteste tid.

Fabriksindstillinger (leveringsstatus)

-Områdeindstilling: maks.
–Tidsindstilling for hovedlys: 10 sek.
-Grundindstilling af lystid: 1 min.
-Skumringsindstilling: 2.000 lux
-Grundlæggende lysdæmpningsniveau: 50

Rækkeviddeindstilling (følsomhed)

Med begrebet rækkevidde menes den kredsformede diameter på jorden, som ved montering i 2 m højde giver registreringsområdet.

• Indstillingsregulator maksimum = maks. rækkevidde (5 m)
• Indstillingsregulator minimum = min. rækkevidde (1 m)

Denne funktion gælder altid kun for C-varianterne i kombination med et Bluetooth-sensorprodukt.

Skumringsindstilling (aktiveringstærskel)

Lampens ønskede aktiveringstærskel kan indstilles trinløst fra ca. 2 til 2.000 lux.

• Indstillingsregulator indstillet helt til højre = dagslystilstand (lysstyrkeuafhængig)
• Indstillingsregulator indstillet helt til venstre = skumringstilstand (ca. 2 lux)

Denne funktion gælder altid kun for C-varianterne i kombination med et Bluetooth-sensorprodukt.

Ved indstilling af registreringsområdet og til funktionstesten ved dagslys skal indstillingsregulatoren stå helt til højre.

Basislysstyrke

Grundlysets lysstyrke kan indstilles mellem 0 % og 100 %. Grundlyset kan indstilles ud fra tid eller lysstyrke.

Ved bevægelser i overvågningsområdet skifter lyset (i det indstillede tidsrum) til den maksimale lysstyrke (100 %). Derefter skifter lampen igen til grundlys.

Hovedlys

Hovedlysets lysstyrke kan indstilles mellem 10 % og 100 %.

Når lyset tændes, reguleres lysstyrken gradvist op til 100 % (fade-in).

Fade-in- og fade-out-tiderne kan vælges frit.

Permanent belysning

Parametrene for drift med permanent lys kan indstilles via Steinel Connectappen. I appen kan det permanente lys indstilles vilkårligt indtil et bestemt klokkeslæt (klokkeslæt-teach).

Bluetooth-netværkstilslutning (Bluetooth-Connect-Mesh)

Sensor-omskifteren overholder Bluetooth-Mesh-standarden. Den kan tilsluttes i netværk med alle produkter, der opfylder Bluetooth-Mesh-standarden. Sensor-omskifteren konfigureres ved hjælp af Steinel Connect-appen.

Ved første forbindelse mellem sensor-omskifter og Steinel Connect-app gemmes den passende netværksnøgle på smartphonen eller tabletten. Takket være nøglen er uvedkommende adgang til sensoren udelukket.

Netværksnøglen skal deles, hvis der ønskes adgang via endnu en smartphone eller tablet.

7. Vedligeholdelse / pleje

Produktet er vedligeholdelsesfrit.

Lampen kan i tilfælde af tilsmudsning rengøres med en fugtig klud (uden rengøringsmiddel).

Vigtigt: Transformeren kan ikke udskiftes.

230V LED

8. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren.

Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg.

Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Reparationsservice: Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

3ÅRS PRODUCENT GARANTI

10. Overensstemmelseserklæring

Hermed erklærer STEINEL GmbH, at radioudstyrstypen L 830, L 835, L 840, GL 80 SC / C er i overensstemmelse med direktiv 2014/53/EU.

EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.stinel.de

11. Tekniske data
Mål B × H × D
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Nettilslutning 220–240 V, 50/60 Hz
Effektforbrug (P _on ) 9,1 W
Effektforbrug iHF-sensorer
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Standby (netværk (P _net ))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Lysstyrke (lm)
L 830 SC	493 lm (antracit), 523 lm (sølv)
L 830 C	493 lm (antracit)
L 835 SC	616 lm (antracit), 616 lm (sølv)
L 835 C	616 lm (antracit)
L 840 SC	319 lm (antracit), 319 lm (sølv)
L 840 C	319 lm (antracit)
GL 80 SC	650 lm (antracit), 650 lm (sølv)
GL 80 C	650 lm (antracit)
Effektivitet (lm / W)
L 830 SC	54 lm / W (antracit), 57 lm / W (sølv)
L 830 C	54 lm / W (antracit)
L 835 SC	68 lm / W (antracit), 68 lm / W (sølv)
L 835 C	68 lm / W (antracit)
L 840 SC	35 lm / W (antracit), 35 lm / W (sølv)
L 840 C	35 lm / W (antracit)
GL 80 SC	71 lm / W (antracit), 71 lm / W (sølv)
GL 80 C	71 lm / W (antracit)
Lyskilde LED
Farvetemperatur 3.000 K
Farvegengivelsesindeks R _a = 82
Gennemsnitlig beregnet levetid L70B50 ved 25 °C: > 60.000 timer
Farvekonsistens SDCM Startværdi: 3
Grundlæggende lys Ja (Fra, 0–100 %)
	For C: Altid kun i kombination med et Bluetooth-sensorprodukt.
Sensor teknik (kun SC) (5,8 GHz, ≤ 1 mW)
Overvågningsområde
Overvågningsvinkel	160°
	For C: Altid kun i kombination med et Bluetooth-sensorprodukt.
Åbningsvinkel	160°
	For C: Altid kun i kombination med et Bluetooth-sensorprodukt.
Rækkevidde 1–5 m	For C: Altid kun i kombination med et Bluetooth-sensorprodukt.
Tidsindstilling 5 s–60 min	For C: Kun i kombination med et Bluetooth-sensorprodukt.
Skumringsindstilling 2–2.000 lux	For C: Kun i kombination med et Bluetooth-sensorprodukt.
Lyskildens energieffektivitetsklasse
L 830, L 835, L 840 SC
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
	F
Kapslingsklasse IP 44
Beskyttelsesklasse
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Omgivelsestemperatur -20 til + 40 °C
Bluetooth-frekvens 2,4–2,48 GHz
Bluetooth-sendeeffekt 5 dBm / 3 mW

12. Driftsforstyrrelser

Fejl Årsag Afhjælpning

Lampe uden spænding ■	Sikring udløst, ikke slået til, ledning afbrudt ■ Kortslutning	■ Slå sikring til, udskift, tænd tænd / sluk-kontakt, kontrollér ledning med en spændings-tester ■ Kontrollér tilslutninger
Sensorlampen tænder ikke (kun SC)	■ Ved brug i dagslys, skumringsindstilling er indstillet på nattilstand ■ Nettilslutning slukket ■ Sikring udløst ■ Overvågningsområdet er ikke indstillet korrekt	■ Indstil skumring via app ■ Tænd ■ Slå sikring til, udskift, kontrollér evt. tilslutning ■ Indstil rækkevidde via app
Sensorlampen slukker ikke (kun SC)	■ Konstant bevægelse i overvågningsområdet	■ Kontrollér området og juster eventuelt påny
Sensorlampen slukker ikke helt (kun SC)	■ Natlys valgt	■ Natlys på "0 min"
Sensorlampen tænder utilsigtet (kun SC)	■ Vinden får træer og buske i overvågningsområdet til at bevæge sig ■ Registrering af biler på gaden	■ Juster området ■ Juster området
Sensorlampen tænder og slukker ukontrolleret (kun SC)	■ Større metalgenstan-de, som f.eks. biler eller metalvægge, i overvågningsområdet	■ Juster området ■ Flyt f.eks. en bil
