BRUKSANVISNING L 840 SC STEINEL

Läs noga igenom dokumentet och förvara det väl!

– Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
– Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

ing för fara!

visning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillständ. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.
• Eftersom sensorarmaturen installeras till nätspänningen måste arbetet utföras på ett fackmannamässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land.
• Använd endast originalreservdelar.
• Reparationer får bara genomföras i en auktoriserad verkstad.

3. L 830, L 835, L 840, GL 80 SC / C

Ändamålsenlig användning

– Sensorarmatur för montering på väggen både utom (L 830, L 835, L 840 SC).
– Armatur för montering på väggen både utom (L 830, L 835, L 840 C).
– Sensorarmatur för montering på marken både utom (GL 80 SC).
– Armatur för montering på marken både utom (GL 80 °C).

Anmärkning:

HF-sensors högfrekvenseffekt är ca 1 mW – det är bara en tusendel av sändar-effekten från en mobiltelefon eller en mikrovågsugn.

Sensorarmaturerna (SC) har en aktiv rörelsevakt. Den integrerade iHF-sensorn sänder högfrekventa elektromagnetiska vågor (5,8 GHz) och mottar deras eko.

När personer rör sig inom sensorarmaturens bevakningsområde registreras ekoförändringen av sensorn. En mikroprocessor utlöser då kommandot "tänd ljuset". Detekteringen fungerar också genom dörrar, glas eller tunna väggar.

Sensorn utför en signalanalys och skiljer på så vis mellan rörelser från personer och rörelser från smådjur eller objekt som buskar. Därmed utesluts feltändningar genom smådjur samt störningar pga extrema temperaturer.

Sensorlampans funktioner kan ställas in via smarttelefon och surfplatta. Att skapa belysningsgrupper sammankopplade med Bluetooth är bara möjligt att göra via smarttelefon eller surfplatta.

Anmärkning: iHF-sensors högfrekvenseffekt är ca 1 mW – det är bara en tusendel av sändareffekten från en mobiltelefon eller en mikrovågsugn.

Innehåll L 830, L 835, L 840 SC / C (Bild 3.1)

• lampa
• tre skruvar
• tre pluggar
• tre distanser

Produktmått L 830 SC / C (Bild 3.2)

Produktmått L 835 SC / C (Bild 3.3)

Produktmått L 840 SC / C (Bild 3.4)

Översikt över enheterna L 830, L 835, L 840 SC / C (Bild 3.5)

A Väggfäste
B Anslutningsplint
C Packning
D Anslutningsplintar
E Lampkupa

Innehåll GL 80 SC / C (Bild 3.6)

• lampa
• profil
• bottenplatta
• fyra bottenskruvar
• fyra pluggar
  – fyra anslutningsskruvar

Produktmått L 80 SC / C (Bild 3.7)

Översikt över enheterna GL 80 SC / C (Bild 3.8)

A Täckbricka
B Anslutningsplint
D Anslutningsplintar
E Lampkupa
F Jordningsklämma

Anmärkning: Om sensorlamporna monteras för nära varandra kan det bli fel kopplingar, då de utsända högfrekvenssignalerna stör varandra. (Bild 3.14 A)

Med följande åtgärder undviker man detta fel:

• Montera sensorlamporna med ett avständ från varandra på minst 5 m.
• Koppla ihop sensorlamporna via Steinel Connect App och koppla bort sensorn via Sensor-Off funktionen för varje enskild lampa (Bild 3.14 B + C). Genom sammankoppling i gruppp tänds vid rörelser även de lampor vars sensor är avaktiverad.

4. Elektrisk anslutning

Nätanslutningen består av en 2- till 3-ledarkabel:

PE = Skyddsledare (grön / gul)

Vid osäkerhet måste kabeln identifieras med en spänningskontroll; gör den därefter spänningsfri igen. Fas (L) och nolledare (N) ansluts till anslutningsplinten. Isolera skyddsledaren (PE) och bifoga den.

På GL 80 SC / C måste skyddsledaren (PE) anslutas till jordningsklämman.

Viktigt: En förväxling av anslutningarna leder till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras och monteras på nytt. I nätanslutningens matarledning kan naturligtvis en brytare monteras för till- och frånkoppling.

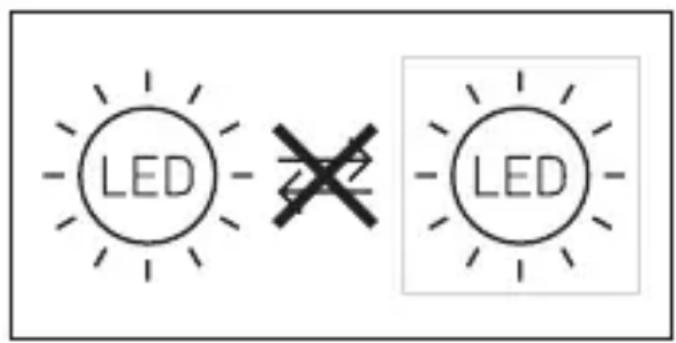

Viktigt: Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

• Kontrollera samtliga delar med avseende på skador.
• Är produkten skadad får den inte tas i bruk.
• Sensorarmaturen måste monteras på en vibrationsfri plats.
• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen.

Montageordning (L 830, L 835, L 840 SC / C)

• Stäng av strömförsörjningen. (Bild 4.1)
• Lossa skruvarna och lossa lampkupan från väggfästet. (Bild 5.1)
  • Markera borrhålen (Bild 5.2)
• Borra hål och sätt i pluggar. (Bild 5.3)
• Stick igenom packningen.
  • Kabel infällt montage (Bild 5.4)
• Utanpåliggande kabel (Bild 5.5)
  • Anslut nätkabeln (Bild 5.6)
• Sätt fast lampkupan på väggfästet (Bild 5.7)
• Skruva i säkerhetsskruvarna (Bild 5.7)
• Slå till spänningen (Bild 5.7)
• Företa inställningarna per app → "6. Funktion"

Montageordning (GL 80 SC / C)

• Bryt spänningen (Bild 4.1)
- Lossa lässkruven och dra bort lampkupan från skyddet (Bild 5.8)
- Dra kabeln genom bottenfästet och profilen (Bild 5.9)
- Skruva fast bottenfäste och profil (Bild 5.10)
- Markera för hål på bottenplattan (Bild 5.11)
- Borra hål och sätt i pluggar (Bild 5.12)
- Skruva fast bottenfästet på golvet (Bild 5.13)
- Skruva fast skyddet på profilen (Bild 5.14)
- Anslut nätkabeln (Bild 5.15)
- Sätt fast lampkupan på skyddet (Bild 5.16)
- Skruva i säkringsskruven (Bild 5.16)
- Slå till spänningen (Bild 5.16)
- Företa inställningarna per app
→ "6. Funktion"

Anmärkning:

Montera inte produkten under marken, för att undvika skador genom korrosion eller oxidation.

6. Funktion

Funktionerna kan ställas in för SC varianterna.

Inställningen av funktionerna sker via Steinel Connect App appen.

Steinel Connect App

För att konfigurera sensorlampan med smarttelefon eller surfplatta måste Steinel Connect App laddas ner från AppStore. Det krävs en Bluetoothförberedd smartphone eller surfplatta.

Android iOS

Funktionerna som kan ställas in via Steinel Connect appen:

• Efterlystid
• Inställning av räckvidden
• Skymningsinställning
• Grundljus
  – Huvudljus- / nattljusnivå inställbar
  – Utökad inställning av räckvidden
• Gruppstyrning
• Skymningsinställning via teach-in

Efterlystid

Armaturens önskade efterlystid kan steglöst ställas in från ca 5 sek. till max. 60 min. Genom varje registrerad rörelse som sker innan denna tid löpt ut, startar tiduret på nytt.

Denna funktion gäller för C-varianterna bara i kombination med en Bluetooth sensorprodukt.

Anmärkning: Efter varje gång som lampan har släckts avbryts rörelsebevakningen i ca 1 sekund. Först efter att denna tid har löpt ut, kan armaturen tända ljuset igen vid en ny rörelse.

För inställningen av bevakningsområdet och för funktionstestet, rekommenderas den kortaste tiden.

Fabriksinställningar (leveransstatus)

-Inställning av intervall: max.
–Tidsinställning för huvudljus: 10 sek.
-Grundinställning av ljustid: 1 min.
-Skymningsinställning: 2.000 lux
–Dimringsnivå för grundbelysning: 50

Inställning av sensorsn räckvidd

Med räckvidd menas det cirkelformade område på golvet som utgör bevakningsområdet vid en montering på 2 m höjd.

• Ställskruv max. = max. räckvidd (5 m)
• Ställskruv min. = min. räckvidd (1 m)

Denna funktion gäller för C-varianterna bara i kombination med en Bluetooth sensorprodukt.

Armaturens aktiveringsnivå kan steglöst ställas in mellan ca 2 till 2.000 lux.

• Ställskruven åt höger = drift i dagsljus (oberoende av ljusstyrka)
• Ställskruven åt vänster = aktivering vid skymning (ca 2 lux)

Denna funktion gäller för C-varianterna bara i kombination med en Bluetooth sensorprodukt.

För inställningen av bevakningsområdet och för funktionstestet i dagsljus, måste ställskruven vara åt höger.

Grundljus

Grundljusets ljusnivå kan ställas in mellan 0 % och 100 %. Grundljuset kan ställas in tids- eller ljusbaserat. Vid rörelser i bevakningsområdet tänds ljuset (under inställd tid) med maximal effekt (100 %). Därefter går lampan tillbaka till grundljus.

Normalljus

Normaljusets ljusnivå kan ställas in mellan 10 % och 100 %.

Mjukstartsfunktion

När ljuset tänds ökar ljuset långsamt upp till 100 % (fade in).

När ljuset släcks minskar ljuset långsamt till 0 % (fade out).

Fade-in- och fade-out-tider kan väljas.

Permanentljustets parameter kan ställas in via Steinel Connect appen. I appen kan permanentljustet valfritt ställas in till ett bestämt klockslag (klockslag-teach).

Bluetooth sammankoppling (Bluetooth Connect Mesh)

Sensorbrytaren motsvarar Bluetooth Mesh standard. Den kan sammankopplas med alla produkter som motsvarar Bluetooth Mesh standarden. Sensorbryta-rens konfigurering sker per Steinel Connect appen.

Vid den första förbindelsen mellan sensorbrytaren och Steinel Connect appen sparas motsvarande nätverksnycklar på smarttelefonen eller surfplattan.

Genom nyckeln är obehörig åtkomst till sensorn utesluten.

För åtkomsten via ännu en smarttelefon eller surfplatta måste nätverksnyckeln delas.

7. Underhåll / Skötsel

Produkten är underhållsfri.

Armaturen kan rengöras med en fuktig trasa (utan rengöringsmedel) när den är smutsig.

Viktigt: Driftsenheten kan inte bytas ut.

230V LED

8. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

9. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor:

Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden.

Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna.

Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande.

Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produkt delar eller brister på STEINEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,
– vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,
- om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,
- om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,
- om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
-vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

3ÅRS TILLVERKAR GARANTI

10. CE-deklaration

Härmed försäkrar STEINEL GmbH att denna typ av radioutrustning L 830, L 835, L 840, GL 80 SC / C överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: www.steinel.de

11. Tekniska data
Mått B x H x D
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Spänning 220–240 V, 50/60 Hz
Systemeffekt (Pon)9,1 W
Systemeffekt iHF sensorik
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Standby (nätverk (Pnet))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Ljuseffekt (lm)
L 830 SC	493 lm (antracit), 523 lm (silver)
L 830 C	493 lm (antracit)
L 835 SC	616 lm (antracit), 616 lm (silver)
L 835 C	616 lm (antracit)
L 840 SC	319 lm (antracit), 319 lm (silver)
L 840 C	319 lm (antracit)
GL 80 SC	650 lm (antracit), 650 lm (silver)
GL 80 C	650 lm (antracit)
Ljusutbyte (lm / W)
L 830 SC	54 lm / W (antracit), 57 lm / W (silver)
L 830 C	54 lm / W (antracit)
L 835 SC	68 lm / W (antracit), 68 lm / W (silver)
L 835 C	68 lm / W (antracit)
L 840 SC	35 lm / W (antracit), 35 lm / W (silver)
L 840 C	35 lm / W (antracit)
GL 80 SC	71 lm / W (antracit), 71 lm / W (silver)
GL 80 C	71 lm / W (antracit)
Ljuskälla LED
Färgtemperatur 3.000 K
Färgåtergivningsindex R	a = 82
Medellång livslängd för beräkningen L70B50 vid 25 °C: >60.000 tim.
Färgkonsistens SDCM Startvärde: 3
Grundljus Ja (Av, 0–100 %)
	För C: Alltid i kombination med en Bluetooth-sensorprodukt.
Sensorteknik (endast SC) (5,8 GHz, ≤ 1 mW)
Bevakningsområde
Bevakningsvinkel	160°För C: Alltid i kombination med en Bluetooth-sensorprodukt.
Öppningsvinkel	160°För C: Alltid i kombination med en Bluetooth-sensorprodukt.
Räckvidd 1–5 m	För C: Alltid i kombination med en Bluetooth-sensorprodukt.
Efterlystid 5 sek.–60 min.	För C: Endast i kombination med en Bluetooth-sensorprodukt.
Skymningsinställning 2–2.000 lux	För C: Endast i kombination med en Bluetooth-sensorprodukt.
Ljuskällans energieffektklass
L 830, L 835, L 840 SC
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
	F
Skyddsklass IP 44
Isolationsklass
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Omgivningstemperatur -20 till + 40 °C
Frekvens Bluetooth 2,4–2,48 GHz
Sändeffekt Bluetooth 5 dBm / 3 mW

Störning Orsak Åtgärd

Armaturen utan spänning	Säkring har utlöst, inte påkopplad, strömförsörjning avbrutenKortslutning	Slå till säkringen, byt ut, slå till spänningen; testa med spännings-provareKontrollera anslut-ningarna
Sensorarmaturen tänds inte (endast SC)	Vid dagsljusdrift, skymningsinställning-en står på nattdriftNätströmbrytare FRÄNSäkring har utlöstBevakningsområdet inte exakt inställt	Ställ in skymningen via appTillkopplaSlå till säkringen, byt ut, kontrollera evtl. anslutningenStäll in räckvidden via app
Sensorarmaturen släcks inte (endast SC)	Ständig rörelse i bevakningsområdet	Kontrollera området och ställ in på nytt om nödvändigt
Sensorarmaturen släcks inte helt (endast SC)	Nattljus har valts	Nattljus på "0 min."
Sensorarmaturen tänds spontant (endast SC)	Vinden får träd och buskar att röra sig inom bevaknings-områdetRörelser från bilar ute på gatan	Ändra bevaknings-områdeÄndra bevaknings-område
Sensorarmaturen släcks och tänds okontrollerat (endast SC)	Större metallföremål, som exempelvis bilar eller metallväggar, inom bevaknings-området	Ändra bevaknings-området.ex. parkera om biler
