KASUTUSJUHEND L 840 SC STEINEL

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles.

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul. -Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide!

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.
• Sensorvalgusti installeerimise puhul on tegemist tööga vörgupingel. Seda tuleb teostada seetõttu asjatundikult vastavalt riigisisestele eeskirjadele.
• Kasutage ainult originaalvaruosi.
• Remonti tohivad teha üksnes oskustöökojad.

3. L 830, L 835, L 840, GL 80 SC / C

Nõuetekohane kasutus

– Sensorvalgusti välistingimustes seintele paigaldamiseks (L 830, L 835, L 840 SC).
- Valgusti on möeldud paigaldamiseks välisruumide seintele (L 830, L 835, L 840 C).
– Sensorvalgusti välistingimustes põrandale paigaldamiseks (GL 80 SC).
- Valgusti on mõeldud paigaldamiseks välisruumide seintele (GL 80 C).

Märkus

Väärtalitluse vältimiseks peab kaugus WLAN-ruuterist ja juurdepääsupunktidest olema vähemalt 3 m.

Sensorvalgusti (SC) sisaldab aktiivset liikumisandurit. Integreeritud iHF-sensor saadab välja kõrgsageduslikke elektromagnetlaineid (5,8 GHz) ning võtab vastu nende kaja.

Sensorvalgusti tuvastuspiirkonnas tuvastatakse isikute liikumine sensori kajamuutuse järgi. Mikroprotsessor käivitab seejärel lülituskäsu “valguse sisselülitamine”. Tuvastamine on võimalik ka läbi uste, klaaside või õhukeste seinte. Sensor eristab signaalianalüüsi abil liikuvaid inimesi ja liikuvaid objekte, nt põõsaid ja väikeloomi. Nii ei teki valelülitusi väikeloomade tõttu ega tõrkeid äärmuslike temperatuuride korral.

Sensorvalgusti funktsionaalsusi saab seadistada nutitelefoni ja tahvelarvuti. Bluetooth ühendust saab luua ainult nutitelefoni või tahvelarvuti kaudu.

Märkus

iHF-sensori kõrgsageduslik võimsus on umbes 1 mW – see on kõigest tuhandik mobiiltelefoni või mikrolaineahju kiirgusvõimsusest.

L 830, L 835, L 840 SC / C tarnekomplekt (Joon. 3.1)

-Valgusti
-3 kruvi
-3 tüüblit
-3 distantsihoidikut

Toote möötmed L 830 SC / C (Joon. 3.2)

Toote möötmed L 835 SC / C (Joon. 3.3)

Toote möötmed L 840 SC / C (Joon. 3.4)

Seadme ülevaade L 830, L 835, L 840 SC / C (Joon. 3.5)

A Seinahoidik
B Ühendusklemm
C Tihenduskork
D Pistikühendus
E Kuubikujuline valgusti

GL 80 SC / C tarnekomplekt (Joon. 3.6)

-Valgusti
-Profiil
-Põhjaplaat
-Neli põhjakruvi
-Neli tüüblit
-Neli ühenduskruvi

Toote möötmed GL 80 SC / C (Joon. 3.7)

Seadme ülevaade GL 80 SC / C (Joon. 3.8)

A Katteklapp
B Uhendusklemm
D Pistikühendus
E Kuubikujuline valgusti
F Maandusklamber

Valgustugevuse jaotus (Joon. 3.9, Joon. 3.10, Joon. 3.11, Joon. 3.12)

Kui valgustid on paigaldatud teineteisele liiga lähedale, võib see põhjustada lülitamisel talitushäireid, kuna väljuvad kõrgsagedussignaalid võivad vastastikku häireid põhjustada. (Joon. 3.14 A)

Seda viga vältida aitavad järgmised meetmed.

• Paigaldage valgustid teineteisest vähemal 5 m kaugusele.
• Uhendage valgustid rakenduse Steinel Connect App kaudu võrku ja lülitage sensorid üksikute valgustite juures funktsiooni Sensor väljas kaudu sihipäraselt välja (vt Joon. 3.14 B + C). Võrguühenduses olles lülitatakse liikumise korral sisse ka need valgustid, mille sensor on deaktiveeritud.

4. Elektriline ühendus

Lülitite plaan (Joon. 4.1)

Võrgujuhe koosneb ühest 2 - kuni 3 - harulisest kaablist:

L = faas (enamasti must või pruun)

N = neutraaljuht (enamasti sinine)

PE = kaitsejuht (roheline / kollane)

Kahtluse korral tuleb kaablid pingetestriga identifitseerida; seejärel lülitage taas pingevabaks. Faas (L) ja neutraaljuht (N) ühendatakse ühendusklemmi külge. Isoleerige kaitsejuht (PE) ja pange körvale.

Mudeli GL 80 SC / C puhul tuleb kaitselüliti (PE) ühendada maandusklambriga.

Tähtis!

Ühenduste omavaheline äravahetamine põhjustab seadmes või kaitsmekarbis lühise. Sel juhul tuleb üksikud kaablid identifitseerida ja uuesti monteerida.

Võrgutoitejuhtmesse võib SISSE ja VÄLJA lülitamiseks olla paigaldatud lüliti.

Tähtis!

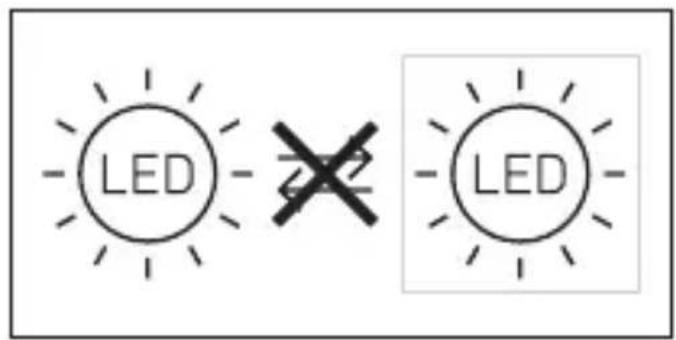

Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea löppemisel), tuleb asendada kogu valgusti.

• Kontrollige köiki koostedetaile kahjustuste suhtes.
• Ärge võtke toodet kahjustuste korral käiku.
• Sensorvalgusti montaažil tuleb silmas pidada, et see kinnitataks raputuskindlalt.
• Valige tööraadiust ja liikumise tuvastamist arvesse vöttes sobiv montaažikoht.

Paigaldussammud (L 830, L 835, L 840 SC / C)

• Lülitage voolutoide välja. (Joon. 4.1)
• Märkige puuravad (Joon. 5.2)
- Puurige avad ja pange tüüblid sisse (Joon. 5.3)
• Torgake tihenduskork läbi
- Süvispaigaldatavate juhtmetega paigaldamine (Joon. 5.4)
• Pindpaigaldatavate juhtmetega paigaldamine (Joon. 5.5)
• Uhendage ühenduskaabel külge (Joon. 5.6)
- Pistke kuubikujuline valgusti seinahoidikusse (Joon. 5.7)
• Keerake sisse kinnituskruvid (Joon. 5.7)
• Lülitage voolutoide sisse (Joon. 5.7)
- Tehke seadistused rakenduses → “6. Funktsioon”

- Vabastage kinnituskruvid ja eemaldage kuubikujuline valgusti seinahoidikust. (Joon. 5.1)

Paigaldussammud (GL 80 SC / C)

• Lülitage voolutoide välja (Joon. 4.1)
• Vabastage kinnituskruvi ja eemaldage kuubikujuline valgusti kattelt (Joon. 5.8)
- Tõmmake juhe läbi põrandahoidiku ja profiili (Joon. 5.9)
- Keerake põrandahoidik ja profiil kruvidega kinni (Joon. 5.10)
- Märkige põrandaplaadile puuraugukohad (Joon. 5.11)
- Puurige avad ja pange tüüblid sisse (Joon. 5.12)
- Keerake põrandahoidik põrandasse (Joon. 5.13)
- Keerake kate profiilile peale (Joon. 5.14)
- Uhendage ühenduskaabel külge (Joon. 5.15)
- Pistke kuubikujuline valgusti kattesse (Joon. 5.16)
• Kinnitage lukustuskruvi (Joon. 5.16)
• Lülitage voolutoide sisse (Joon. 5.16)
- Tehke seadistused rakenduses → “6. Funktsioon”

Juhis:

Korrosiooni või oksüdeerumise vältimiseks ärge paigaldage toodet maa alla.

6. Talitlus

Funktsioone saab SC variantide puhul seadistada.

Funktsioone seadistatakse Steinel Connect App'i rakenduse abil.

Rakendus Steinel Connect App

Valgusti seadistamiseks nutitelefoni või tahvelarvutiga tuleb rakenduste veebipoest laadida alla STEINELi rakendus Steinel Connect App. Vajalik on Bluetoothi toetav nutitelefon või tahvelarvuti.

Android iOS

Steinel Connect App'i rakendusega seadistatavad funktsioonid on järgmised:

• Aja seadmine
  – Tööraadiuse seadistamine
  – Hämarusnivoo seadistamine
  – Põhiline valgus
  -Põhivalgusti / öövalgusti tasemed seadistatavad
  –Laiendatud tööraadiuse seadistamine
  -Grupivõrgustus
  –Hämaruse seadistamine õpetamise ajal

Tehase seaded (tarne olek)

-Vahemiku seadistus: max.
–Peavalgustuse aja seadistus: 10 sek.
-Valguse põhiaja seadistus: 1 min.
-Hämaruseade: 2.000 luksi
-Pöhiline valguse timmimise tase: 50 %

Aja seadmine (öine tööaeg)

Valgusti soovitud valgustuskestust saab vahemikus u 5 sekundist kuni 60 minutini sujuvalt muuta. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti.

See funktsioon kehtib C-variandi korral ainult kombinatsioonis Bluetoothi sensoriga tootega.

Märkus

Uute liikumiste tuvastamine on pärast valgusti igakordset väljalülitustoimingut katkestatud u 1 sekundiks. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada. Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimisel soovitatakse seadistada lühim aeg.

Tööraadiuse seadistamine (tundlikkus)

Mõiste tööraadius all peetakse silmas umbes ringikujulise diameetriga tuvastuspiirkonda maapinnal, mis tekib valgusti monteerimisel 2 m kõrgusele.

-Seaderegulaator maksimaalne = max tööraadius (5 m)

-Seaderegulaator minimaalne = min tööraadius (1 m)

See funktsioon kehtib C-variandi korral ainult kombinatsioonis Bluetoothi sensoriga tootega.

Hämaruse seadmine (rakendumislävi)

Valgustil soovitud rakendumisläve saab u 2 – 2.000 lx vahemikus sujuvalt seadistada.

• Seaderegulaator seadistatud paremasse lõppasendisse = päevavalgusrežiim (heledusest sõltumatu)
• Seaderegulaator seadistatud vasakusse löppasendisse = hämarusrežiim (u 2 lx)

See funktsioon kehtib C-variandi korral ainult kombinatsioonis Bluetoothi sensoriga tootega.

Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator paiknema paremas loppasendis.

Põhivalgustus

Põhivalgustuse heledust saab seadistada vahemikus 0 – 100 %. Põhivalgustust saab reguleerida aja- või heledusepõhiselt.

Alles tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus (seadista-tud ajaks) maksimaalsele valgustusvõimsusele (100 %). Seejärel lülitub valgusti taas põhivalgustusele.

Põhivalgustus

Peavalgustuse heledust saab seadistada vahemikus 10 % ja 100 %.

Valguse sujuva süttimise funktsioon

Sisselülitamisel suureneb heledus aegamööda kuni 100 %-ni (fade-in). Väljalülitamisel väheneb heledus aegamööda kuni 0 %-ni (fade-out). Suurenemise ja vähenemise aegasid saab valida.

Pideva valgustuse funktsioon

Pidevvalgustamise parameetreid saab valida Steinel Connecti rakenduses. Raken-duses saab pidevvalgustamise määrata kuni kindla kellaajani (kellaaja-Teach).

Bluetoothi võrguühendus (Bluetoothi võrk)

Sensor-lüliti vastab Bluetoothi võrgu standardile. Seda saab ühendada kõikide toodetega, mis vastavad Bluetoothi võrgu standardile. Anduri lülitit konfigureeritakse rakenduse Steinel Connect abil.

Sensor-lüliti ja Steinel Connecti rakenduse esmakordsel ühendusel salvestatakse nutitelefonis või tahvelarvutis vastava võrgu võti. Võtme abil on välistatud lubamatu ligipääs sensoritele.

Ligipääsu saamiseks täiendava nutitelefoni või tahvelarvuti kaudu tuleb võrgu võtit jagada.

7. Hooldus / korrashoid

Toode on hooldusvaba.

Valgusteid saab määrdumise korral puhastada niiske lapiga (ilma puhastusvahendita).

Tähtis! Juhtimisseade ei ole vahetatav.

230V LED

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

9. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli.

Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast.

Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus: Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaamast järele.

3 AASTAT TOOTJA GARANTIID

10. Vastavusdeklaratsioon

Käesolevaga deklareerib STEINEL GmbH, et käesolev raadioseadme tüüp L 830, L 835, L 840, GL 80 SC / C vastab direktiivi 2014/53/EL nõuetele.

ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: www.stinel.de

1. Tehnilised andmed

Mõõtmed K × L × SL 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Võrguühendus 220–240 V, 50/60 Hz
Võimsustarve (Pon) 9,1 W
iHF-sensoorika võimsustarve
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Ooterežiim (võrk (Pnet))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Valgustugevus (lm)
L 830 SC	493 lm (antratsiit), 523 lm (hõbe)
L 830 C	493 lm (antratsiit)
L 835 SC	616 lm (antratsiit), 616 lm (hõbe)
L 835 C	616 lm (antratsiit)
L 840 SC	319 lm (antratsiit), 319 lm (hõbe)
L 840 C	319 lm (antratsiit)
GL 80 SC	650 lm (antratsiit), 650 lm (hõbe)
GL 80 C	650 lm (antratsiit)
Tõhusus (lm / W)
L 830 SC	54 lm / W (antratsiit), 57 lm / W (hõbe)
L 830 C	54 lm / W (antratsiit)
L 835 SC	68 lm / W (antratsiit), 68 lm / W (hõbe)
L 835 C	68 lm / W (antratsiit)
L 840 SC	35 lm / W (antratsiit), 35 lm / W (hõbe)
L 840 C	35 lm / W (antratsiit)
GL 80 SC	71 lm / W (antratsiit), 71 lm / W (hõbe)
GL 80 C	71 lm / W (antratsiit)
Lambipirn LED
Värvitemperatuur 3.000 K
Värvuse taasesitusindeks R a = 82
Keskmine mõõtmise eluiga L70B50 25 °C juures: > 60.000 h
Värvikonsistents SDCM Algväärtus: 3
Põhiline valgus Jah (Aus, 0–100 %)
	C korral: ainult kombinatsioonisBluetoothi sensoriga tootega.
Sensoritehnika (ainult SC) (5,8 GHz, ≤ 1 mW)
Jälgitav ala
Tuvastusnurk	160°C korral: ainult kombinatsioonisBluetoothi sensoriga tootega.
Avanemisnurk	160°C korral: ainult kombinatsioonisBluetoothi sensoriga tootega.
Tööraadius 1–5 m	C korral: ainult kombinatsioonisBluetoothi sensoriga tootega.
Aja seadmine 5 s–60 min	C korral: ainult kombinatsioonisBluetoothi sensoriga tootega.
Hämarusnivoo seadistamine 2–2.000 lx
	C korral: ainult kombinatsioonisBluetoothi sensoriga tootega.
Valgusallika energiatõhususklass
L 830, L 835, L 840 SC
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
	F
Kaitseliik IP 44
Kaitseklass
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Keskkonnatemperatuur –20 kuni + 40 °C
Bluetoothi sagedus 2,4–2,48 GHz
Bluetoothi saatmisvõimsus 5 dBm / 3 mW

Tehniline dokumentatsioon aadressil www.stinel.de

12. Käitusrikked

Rike Põhjus Abi

Ilma pingeta valgusti ■ Kaitse on vallandunud,pole sisse lülitatud,juhe on katki■ Lühis■ Lülitage kaitse sissevahetage välja,lülitage võrgulülitisisse; kontrollige juhetpingetestriga■ Kontrollige ühendusi

Sensorvalgusti ei lülitusisse (ainult SC)■ Päevarežiimi puhulhämarduseseadistusöörežiimil■ Võrgulüliti VÄLJAS■ Kaitse on vallandunud■ Tuvastuspiirkondsuunatult seadmata■ Hämarduse seadistamine rakenduse abil■ Lülitage sisse■ Lülitage kaitse sissevõi vahetage välja;vajaduse korral kont-rollige ühendust■ Seadistage tööraadiust akenduse abil

Sensorvalgusti ei lülitu välja (ainult SC)■ Pidev liikumine tuvas-tuspiirkonnas■ Kontrollige piirkonda jakohaldage see vajaduse korral uuesti

Sensorvalgusti ei lülitutäielikult välja (ainult SC)■ Öövalgustus valitud■ Öövalgustuse seadistus “0 min”

Sensorvalgusti lülitubsoovimatult sisse (ainultSC)■ Tuul liigutab tuvastus-piirkonnas puid japõõsaid■ Seadke piirkondümber■ Tuvastatakse autosidtänaval■ Seadke piirkondümber

Sensorvalgusti lülitubkontrollimatult sisse javälja (ainult SC)■ Suuremad metalle-semed tuvastuspiirkonnas, nagu näiteksautod või metallseinad■ Seadke piirkondümber■ Nt parkige auto mujale
