MODE D'EMPLOI ESS200RS RYOBI

Il est indispensable que vous lisiez les instructions contenues dans ce manuel avant la mise en service de l’appareil. Achtung! DESCRIPTION

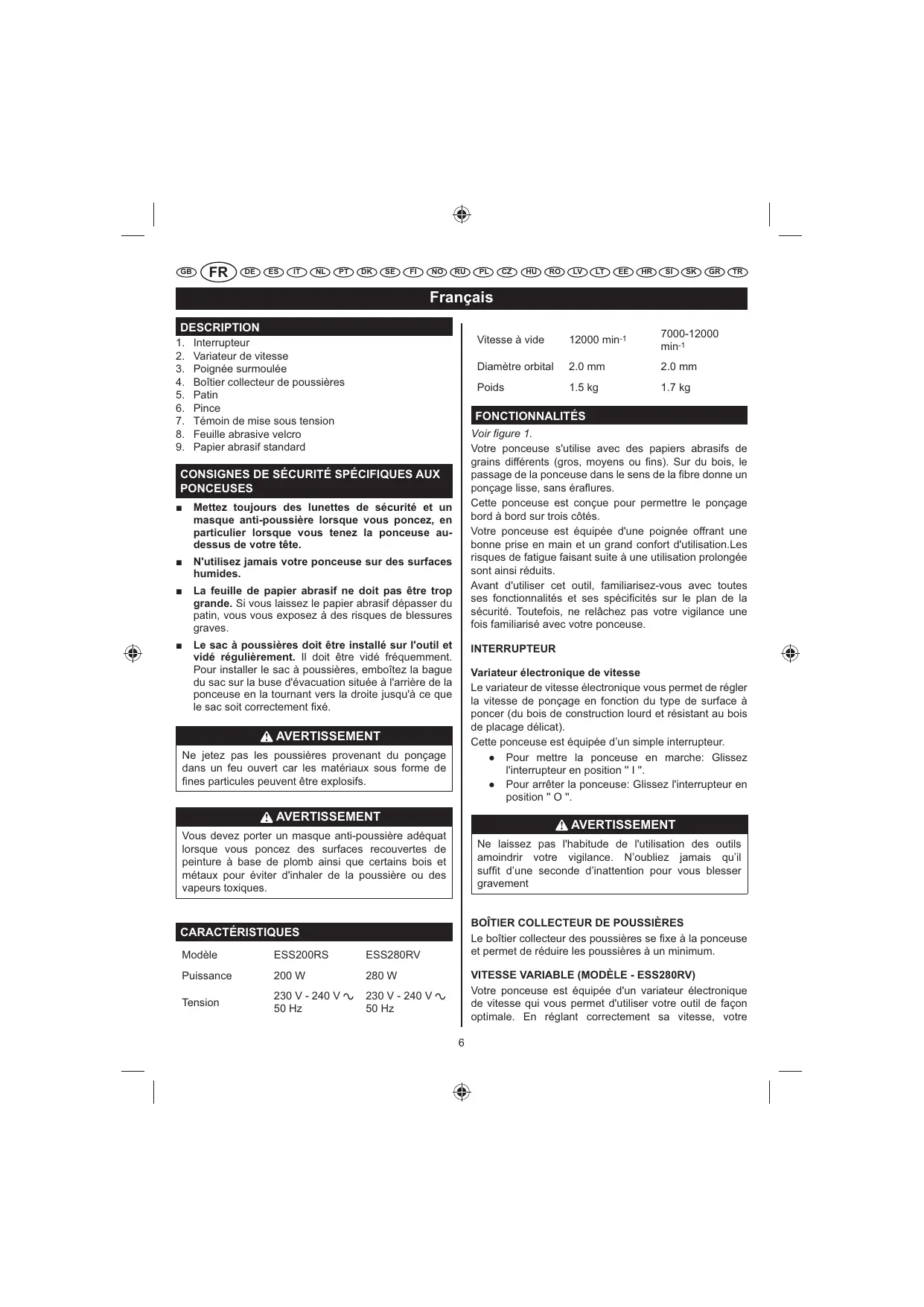

Français DESCRIPTION

Interrupteur Variateur de vitesse Poignée surmoulée Boîtier collecteur de poussières Patin Pince Témoin de mise sous tension Feuille abrasive velcro Papier abrasif standard Vitesse à vide 12000 min-1 7000-12000 min-1 Diamètre orbital

2.0 mm

2.0 mm

1.5 kg

1.7 kg

FONCTIONNALITÉS Voir gure 1. Votre ponceuse s'utilise avec des papiers abrasifs de grains différents (gros, moyens ou Àns). Sur du bois, le passage de la ponceuse dans le sens de la Àbre donne un ponçage lisse, sans éraÅures. Cette ponceuse est conçue pour permettre le ponçage bord à bord sur trois côtés. Votre ponceuse est équipée d'une poignée offrant une bonne prise en main et un grand confort d'utilisation.Les risques de fatigue faisant suite à une utilisation prolongée sont ainsi réduits. Avant d'utiliser cet outil, familiarisez-vous avec toutes ses fonctionnalités et ses spéciÀcités sur le plan de la sécurité. Toutefois, ne relâchez pas votre vigilance une fois familiarisé avec votre ponceuse. Mettez toujours des lunettes de sécurité et un masque anti-poussière lorsque vous poncez, en particulier lorsque vous tenez la ponceuse audessus de votre tête.

N'utilisez jamais votre ponceuse sur des surfaces humides.

La feuille de papier abrasif ne doit pas être trop grande. Si vous laissez le papier abrasif dépasser du patin, vous vous exposez à des risques de blessures graves.

Le sac à poussières doit être installé sur l'outil et vidé régulièrement. Il doit être vidé fréquemment. Pour installer le sac à poussières, emboîtez la bague du sac sur la buse d'évacuation située à l'arrière de la ponceuse en la tournant vers la droite jusqu'à ce que le sac soit correctement fixé. INTERRUPTEUR Variateur électronique de vitesse Le variateur de vitesse électronique vous permet de régler la vitesse de ponçage en fonction du type de surface à poncer (du bois de construction lourd et résistant au bois de placage délicat). Cette ponceuse est équipée d’un simple interrupteur. È Pour mettre la ponceuse en marche: Glissez l'interrupteur en position '' I ''. È Pour arrêter la ponceuse: Glissez l'interrupteur en position '' O ''. AVERTISSEMENT Ne jetez pas les poussières provenant du ponçage dans un feu ouvert car les matériaux sous forme de Ànes particules peuvent être explosifs. AVERTISSEMENT AVERTISSEMENT Vous devez porter un masque anti-poussière adéquat lorsque vous poncez des surfaces recouvertes de peinture à base de plomb ainsi que certains bois et métaux pour éviter d'inhaler de la poussière ou des vapeurs toxiques. Ne laissez pas l'habitude de l'utilisation des outils amoindrir votre vigilance. N’oubliez jamais qu’il sufÀt d’une seconde d’inattention pour vous blesser gravement

BOÎTIER COLLECTEUR DE POUSSIÈRES

Le boîtier collecteur des poussières se Àxe à la ponceuse et permet de réduire les poussières à un minimum. CARACTÉRISTIQUES Modèle ESS200RS ESS280RV Puissance 200 W 280 W Tension 230 V - 240 V 50 Hz 230 V - 240 V 50 Hz VITESSE VARIABLE (MODÈLE - ESS280RV) Votre ponceuse est équipée d'un variateur électronique de vitesse qui vous permet d'utiliser votre outil de façon optimale. En réglant correctement sa vitesse, votre

Français outil peut être réglé pour des opérations de ponçage spéciÀques. L'électronique intégrée à votre outil permet d'ajuster la vitesse du moteur aux conditions du travail à effectuer. Le système électronique du variateur évalue la charge exercée sur le moteur puis augmente ou réduit la puissance du moteur aÀn que la vitesse reste constante. La vitesse peut être ajustée en fonction de la nature du travail à effectuer ou du type de surface à poncer. Pour des surfaces rugueuses ou pour un travail rapide de dégrossissement, tournez le variateur vers la droite pour augmenter la vitesse. FIXATION DU BOÎTIER COLLECTEUR DE POUSSIÈRES Voir gure 2. Le boîtier collecteur des poussières procure un système d'aspiration des poussières à la ponceuse. Au cours du ponçage, la poussière est aspirée à travers les trous du disque abrasif et collectée par le boîtier collecteur des poussières.

1. Débranchez la ponceuse.

2. A l'aide d'un léger mouvement de torsion, faites glisser

fermement le boîtier collecteur des poussières sur le conduit d'évacuation de la ponceuse. MONTAGE AVERTISSEMENT Votre ponceuse ne doit jamais être branchée à une prise lorsque vous montez des pièces, effectuez des réglages, lorsque vous nettoyez votre outil ou lorsque vous ne l'utilisez pas. Le fait de débrancher l'outil évitera toute mise en marche accidentelle susceptible de provoquer des blessures graves. AVERTISSEMENT Restez vigilant lorsque vous utilisez cette ponceuse. Une action imprudente, ne serait-ce que pendant une fraction de seconde, peut entraîner de graves blessures.

CHOIX DU PAPIER ABRASIF

Le choix de la taille, du grain et du type de papier abrasif est extrêmement important si l'on veut obtenir un ponçage de qualité. Pour un dégrossissage, nous vous recommandons d’utiliser des abrasifs synthétiques tels que l'alumine ou le carbure de silicium. Les abrasifs naturels tels que le silex ou le grenat sont en effet trop mous pour être utilisés de façon économique pour un ponçage de dégrossissage. De manière générale, un gros grain permet de retirer le plus gros du matériau, tandis qu'un grain Àn permet d'obtenir un ponçage de Ànition. L'état de la surface à poncer permet de déterminer la taille du grain à utiliser. Si la surface est rugueuse, commencez le ponçage avec un papier à gros grain jusqu'à ce que la surface soit uniforme. Vous pouvez ensuite utiliser un papier à grain moyen pour éliminer les éraÅures laissées par le papier à gros grain, et enÀn un papier à grain Àn pour polir la surface. Poncez avec chaque taille de grain jusqu'à ce que la surface soit uniforme. APPLICATIONS Vous pouvez utiliser votre ponceuse pour les applications mentionnées ci-après: È Ponçage du bois. È Retrait de la rouille et ponçage de l'acier. È Polissage et ponçage de porcelaine et de métaux. ATTENTION Veillez à maintenir le cordon d'alimentation éloigné de la trajectoire du patin et à le positionner de telle sorte qu'il ne se prenne pas dans des pièces de bois, des outils ou tout autre objet pendant le ponçage. AVERTISSEMENT Portez toujours des lunettes de sécurité ou des lunettes de protection munies d’écrans latéraux lorsque vous utilisez des outils. Le non-respect de cette consigne peut entraîner la projection de corps étrangers, de poussière ou de copeaux dans vos yeux et provoquer des lésions oculaires graves. AVERTISSEMENT N'utilisez PAS la ponceuse sans papier abrasif pour ne pas endommager le patin. Recommandations quant au choix des Tampons/Feuilles

Français UTILISATION AVERTISSEMENT Veillez à maintenir votre visage éloigné de la ponceuse et de la zone de ponçage. Protégez vos cheveux aÀn que ceux-ci ne se prennent pas dans la ponceuse, ce qui pourrait occasionner des blessures graves.

MISE EN PLACE DU PAPIER ABRASIF

VériÀez l'état du papier abrasif avant de le mettre en place. N'utilisez PAS de papier abrasif défectueux ou déchiré. Feuille abrasive velcro

2. Placez la ponceuse sur la surface de travail de sorte

que toute la surface du patin soit en contact avec la pièce à usiner. Voir gure 5.

1. Débranchez la ponceuse.

2. Alignez les trous du papier ou patin abrasif avec

les trous du patin de la ponceuse, puis collez avec précaution le côté velcro du papier au patin, le plus fermement possible. NOTE: Nous vous recommandons de maintenir les papiers et patins abrasifs propres aÀn qu'ils adhèrent mieux au patin de la ponceuse. Nettoyez-les régulièrement à l'aide d'une petite brosse. ATTENTION Prenez garde de ne pas obstruer les fentes de ventilation avec vos mains car cela entraînerait une surchauffe du moteur.

3. Mettez votre ponceuse en marche et déplacez-la

lentement sur la pièce à usiner. NOTE: Tenez votre ponceuse devant vous et à bonne distance pour bien voir la pièce à usiner. Mettez votre ponceuse en marche et attendez que le moteur atteigne sa vitesse maximale.Dirigez ensuite lentement le patin de la ponceuse vers la pièce à usiner. Une fois le patin en contact avec la pièce à usiner, déplacez la ponceuse sur la surface en décrivant de petits cercles. AVERTISSEMENT Si la ponceuse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves. Ne forcez surtout pas la ponceuse. Le poids de la ponceuse exerce une pression sufÀsante sur la pièce à usiner.Ce sont la ponceuse et le papier abrasif qui doivent faire tout le "travail". En exerçant une pression supplémentaire sur la ponceuse, vous risquez de ralentir le moteur, d'user plus rapidement le papier abrasif et de réduire considérablement la vitesse de ponçage. De plus, une pression excessive peut surcharger le moteur et entraîner une surchauffe pouvant endommager le moteur et nuire au bon fonctionnement de l'outil. Attention, la chaleur due au frottement peut ramollir le vernis ou la résine recouvrant du bois. Voir gure 6.

1. Débranchez la ponceuse.

2. Desserrez l'attache pour papier de verre. Retirez la

feuille abrasive usagée, le cas échéant.

3. Insérez la nouvelle feuille abrasive sous l'attache pour

4. Accrochez la feuille abrasive.

MISE EN MARCHE / ARRÊT DE LA PONCEUSE Voir gure 1.

Pour mettre la ponceuse en marche: Glissez l'interrupteur en position '' I ''.

Pour arrêter la ponceuse: Glissez l'interrupteur en position '' O ''. Veillez à ne pas poncer trop longtemps une même partie de la pièce à usiner car l'action abrasive de la ponceuse peut user rapidement le matériau et rendre la surface irrégulière. UTILISATION Des périodes prolongées de ponçage peuvent entraîner une surchauffe du moteur. Si cela se produit, arrêtez la ponceuse et attendez que le disque abrasif se soit complètement arrêté, puis retirez-le du matériau. Retirez votre main de devant les fentes de ventilation, retirez le papier abrasif, puis remettez la ponceuse en marche et faites-la tourner à vide pour refroidir le moteur. Voir gure 3.

1. Fixez la pièce à usiner de façon à ce qu'elle ne puisse

pas glisser sous la ponceuse. AVERTISSEMENT Si vous ne Àxez pas la pièce à usiner, celle-ci peut être projetée vers l'utilisateur et provoquer des blessures graves. VIDAGE DU BOÎTIER COLLECTEUR DES POUSSIÈRES Voir gure 4. Pour plus d'efÀcacité, videz le sac à poussière dès qu'il est

Français à moitié plein. Videz et nettoyez toujours soigneusement le boîtier collecteur de poussières après avoir terminé une opération de ponçage et avant de ranger la ponceuse. ENTRETIEN AVERTISSEMENT Votre ponceuse ne doit jamais être branchée à une prise lorsque vous montez des pièces, effectuez des réglages, lorsque vous nettoyez votre outil ou lorsque vous ne l'utilisez pas. Le fait de débrancher l'outil évitera toute mise en marche accidentelle susceptible de provoquer des blessures graves. AVERTISSEMENT L'accumulation de particules suite au ponçage de surfaces enduites de produits hautement inÅammables tels que le polyuréthane, l'huile de lin, etc. peut conduire à l'inÅammation du sac à poussière ou d'autres parties de la ponceuse et déclencher ainsi un incendie. Pour réduire le risque d'incendie, videz fréquemment votre boîtier collecteur des poussières (toutes les 10-15 minutes) lorsque vous poncez et ne laissez ou ne rangez jamais une ponceuse avant d'en avoir complètement vidé le boîtier collecteur des poussières. Lisez attentivement les recommandations des fabricants de revêtements. AVERTISSEMENT N'effectuez les réparations qu'en utilisant des pièces détachées identiques. L’utilisation de toute autre pièce détachée représente un danger et peut endommager l’appareil.

1. Débranchez la ponceuse.

CONSIGNES D’ORDRE GÉNÉRAL

Evitez d’utiliser des solvants pour nettoyer les parties plastique. La plupart des plastiques sont susceptibles d’être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc. AVERTISSEMENT Si la ponceuse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves.

2. Retirez le boîtier collecteur des poussières de la

3. Secouez le sac à poussière pour le vider.

4. Réinstallez le boîtier collecteur des poussières sur la

ponceuse. NOTE: Pour un nettoyage plus en profondeur du boîtier collecteur des poussières, retirez la boîte du cadre et secouez-la pour évacuer la poussière. Remettez le boîtier collecteur des poussières en place sur le cadre puis l'ensemble sur la ponceuse. AVERTISSEMENT Ne laissez jamais du liquide de frein, de l’essence, des produits pétroliers, des huiles pénétrantes, etc. entrer en contact avec les parties en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique. Les outils électriques utilisés sur des équipements en Àbre de verre, des plaques de plâtre, des panneaux de revêtement ont tendance à s’user plus rapidement et à présenter des défaillances prématurées.Les copeaux et la sciure provenant de ces matériaux sont en effet très abrasifs pour les pièces des outils électriques comme les engrenages, les brosses, les interrupteurs, etc. Par conséquent, l’utilisation prolongée d'un outil sur de la Àbre de verre, des panneaux de revêtement, de l'enduit de rebouchage ou du plâtre est fortement déconseillée. Toutefois, si vous devez poncer ces matériaux, il est extrêmement important de nettoyer votre ponceuse à l'aide d'air comprimé. MOUVEMENT PENDULAIRE Voir gure 7. Le mouvement excentrique est idéal pour les actions de ponçage rapides (élimination des vieux revêtements, polissage des bois bruts, aplanissement de surfaces à une épaisseur donnée) et les travaux de Ànition (préparation d'une surface avant peinture). Le papier abrasif effectue des petits cercles à grande vitesse, octroyant ainsi une grande mobilité à la ponceuse.

TÉMOIN DE MISE SOUS TENSION

Cet outil est équipé d'un témoin d'alimentation qui s'allume lorsque l'outil est branché sur le secteur. Ceci attire votre attention sur le fait que l'outil est sous tension et qu’il se mettra en marche si vous en enfoncez l'interrupteur.

Français SYMBOLE AVERTISSEMENT Portez toujours un masque oculaire ou des lunettes de protection à volets latéraux lorsque vous utilisez l'outil électrique ou lorsque vous soufÅez de la poussière. Si l'opération génère des poussières, portez également un masque anti-poussières. Alerte de Sécurité

Hertz Courant alternatif LUBRIFICATION Tous les roulements de cette machine sont sufÀsamment lubriÀés avec de l'huile de haute qualité pour toute la durée de vie de la machine sous des conditions d'utilisation normales. Par conséquent, aucune lubriÀcation supplémentaire n’est nécessaire.

Vitesse à vide min-1 Nombre de tours ou de mouvements par minute Diamètre orbital Conformité CE

NETTOYAGE DES PATINS ABRASIFS

Pour une durée de vie prolongée et une efÀcacité optimale des patins abrasifs, nettoyez-les régulièrement. Vous pouvez retirer toutes les particules étrangères en rinçant simplement le patin à l'eau tiède. Une fois le patin nettoyé, essorez-le doucement pour retirer l'éxcédent d'eau et laissez-le sécher. Rangez toujours les patins abrasifs à plat dans un endroit sec et frais. Double isolation Portez une protection auditive Portez une protection oculaire

NETTOYAGE DES PAPIERS ABRASIFS

Les papiers abrasifs fournis avec votre ponceuse sont réutilisables. Il est donc important de les nettoyer régulièrement aÀn de retirer la poussière et les particules qui s'accumulent sur la surface au cours des différentes opérations de ponçage. Pour nettoyer les papiers abrasifs, frottez-les à l'aide d'un bloc compact de caoutchouc. Vous pouvez par exemple utiliser une semelle de chaussure propre. Veuillez lire attentivement le mode d’emploi avant de démarrer la machine. Les produits électriques hors d’usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l’intermédiaire des structures disponibles. Contactez les autorité locales pour vous renseigner sur les conditions de recyclage. AVERTISSEMENT Retirez toujours le papier ou le patin abrasif du patin de la ponceuse avant de le nettoyer. Le non-respect de cette consigne peut provoquer des blessures corporelles graves.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières premières au lieu de les jeter aux ordures ménagères. Pour protéger l’environnement, l’outil, les accessoires et les emballages doivent être triés.

Greutate Alternatif ak«m

Bota h«z min-1 Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final. Les détériorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc. En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

GARANTIE - BEDINGUNGEN

AVERTISSEMENT Le niveau d’émission des vibrations indiqué dans cette feuille d’information a été mesuré en concordance avec un test normalisé fourni par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l’exposition. Le niveau déclaré d’émission des vibrations s’applique à l’utilisation principale de l’outil. Toutefois, si l’outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entretenu, l’émission de vibrations peut être différente. Le niveau d’exposition peut en être augmenté de façon significative tout au long de la période de travail. Une estimation du niveau d’exposition aux vibrations doit aussi prendre en compte les périodes où l’outil est arrêté ainsi que les périodes où il fonctionne sans vraiment travailler. Le niveau d’exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération les mesures additionnelles de sécurité à prendre pour protéger l’opérateur des effets des vibrations telles que: maintien de l’outil et de ses accessoires, maintien des mains au chaud, organisation du travail.

DÉCLARATION DE CONFORMITÉ

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-4, EN62233. Niveau de bruit [K=3dB(A)]: ESS200RS Lp=91.3dB(A) Lw=102.3dB(A), ESS280RV Lp=93.1dB(A) Lw=104.1dB(A) Niveau de vibration [K=1.5m/s²]: ESS200RS ah=8.6m/s², ESS280RV ah=8.7m/s²
