MANUALE UTENTE ESS200RS RYOBI

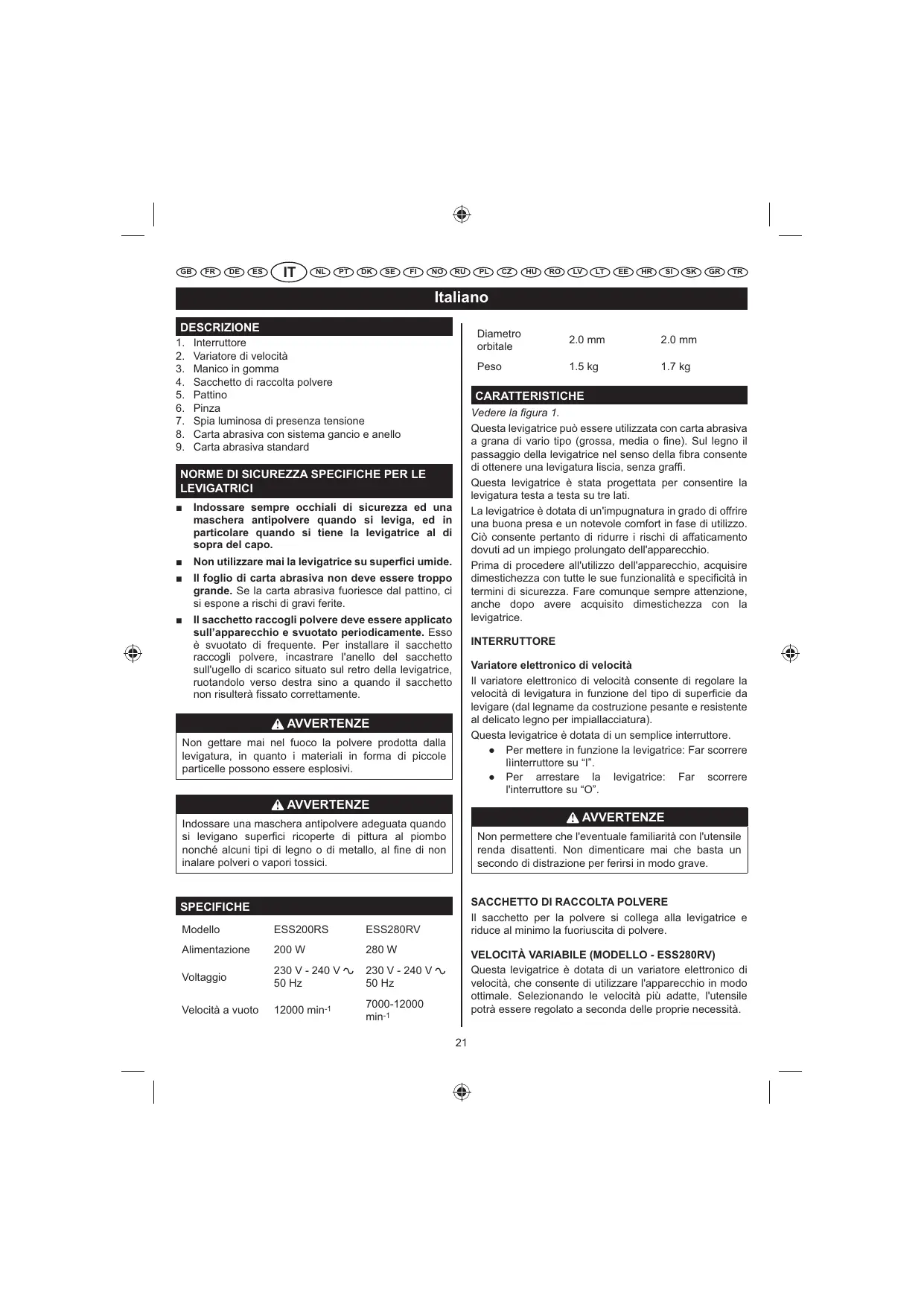

Italiano DESCRIZIONE

Interruttore Variatore di velocità Manico in gomma Sacchetto di raccolta polvere Pattino Pinza Spia luminosa di presenza tensione Carta abrasiva con sistema gancio e anello Carta abrasiva standard Indossare sempre occhiali di sicurezza ed una maschera antipolvere quando si leviga, ed in particolare quando si tiene la levigatrice al di sopra del capo.

Non utilizzare mai la levigatrice su superfici umide.

Il foglio di carta abrasiva non deve essere troppo grande. Se la carta abrasiva fuoriesce dal pattino, ci si espone a rischi di gravi ferite.

Il sacchetto raccogli polvere deve essere applicato sull’apparecchio e svuotato periodicamente. Esso è svuotato di frequente. Per installare il sacchetto raccogli polvere, incastrare l'anello del sacchetto sull'ugello di scarico situato sul retro della levigatrice, ruotandolo verso destra sino a quando il sacchetto non risulterà fissato correttamente.

CARATTERISTICHE Vedere la gura 1. Questa levigatrice può essere utilizzata con carta abrasiva a grana di vario tipo (grossa, media o Àne). Sul legno il passaggio della levigatrice nel senso della Àbra consente di ottenere una levigatura liscia, senza grafÀ. Questa levigatrice è stata progettata per consentire la levigatura testa a testa su tre lati. La levigatrice è dotata di un'impugnatura in grado di offrire una buona presa e un notevole comfort in fase di utilizzo. Ciò consente pertanto di ridurre i rischi di affaticamento dovuti ad un impiego prolungato dell'apparecchio. Prima di procedere all'utilizzo dell'apparecchio, acquisire dimestichezza con tutte le sue funzionalità e speciÀcità in termini di sicurezza. Fare comunque sempre attenzione, anche dopo avere acquisito dimestichezza con la levigatrice.

Diametro orbitale INTERRUTTORE Variatore elettronico di velocità Il variatore elettronico di velocità consente di regolare la velocità di levigatura in funzione del tipo di superÀcie da levigare (dal legname da costruzione pesante e resistente al delicato legno per impiallacciatura). Questa levigatrice è dotata di un semplice interruttore. È Per mettere in funzione la levigatrice: Far scorrere lìinterruttore su “I”. È Per arrestare la levigatrice: Far scorrere l'interruttore su “O”. AVVERTENZE Non gettare mai nel fuoco la polvere prodotta dalla levigatura, in quanto i materiali in forma di piccole particelle possono essere esplosivi. AVVERTENZE AVVERTENZE Indossare una maschera antipolvere adeguata quando si levigano superÀci ricoperte di pittura al piombo nonché alcuni tipi di legno o di metallo, al Àne di non inalare polveri o vapori tossici. Non permettere che l'eventuale familiarità con l'utensile renda disattenti. Non dimenticare mai che basta un secondo di distrazione per ferirsi in modo grave.

SACCHETTO DI RACCOLTA POLVERE

Il sacchetto per la polvere si collega alla levigatrice e riduce al minimo la fuoriuscita di polvere. SPECIFICHE Modello ESS200RS ESS280RV Alimentazione 200 W 280 W Voltaggio 230 V - 240 V 50 Hz 230 V - 240 V 50 Hz Velocità a vuoto 12000 min-1 7000-12000 min-1 VELOCITÀ VARIABILE (MODELLO - ESS280RV) Questa levigatrice è dotata di un variatore elettronico di velocità, che consente di utilizzare l'apparecchio in modo ottimale. Selezionando le velocità più adatte, l'utensile potrà essere regolato a seconda delle proprie necessità.

Italiano Il dispositivo elettronico dell'utensile permette di regolare la velocità del motore a seconda delle condizioni del lavoro da svolgere. Il sistema elettronico del variatore valuta il carico esercitato sul motore e quindi aumenta o diminuisce la potenza del motore, in modo tale da mantenere costante la velocità. Quest'ultima può essere regolata in funzione della natura del lavoro da eseguire o del tipo di superÀcie da levigare. Per superÀci ruvide o per un lavoro di sgrossatura rapida, ruotare il variatore verso destra per aumentare la velocità. Carta abrasiva con grana Ø 80 Levigatura grossolana Carta abrasiva con grana Ø 120 Levigatura leggera Carta abrasiva con grana Ø 150 Levigatura leggera

MONTARE IL SACCHETTO DI RACCOLTA POLVERE

Vedere la gura 2. Il sacchetto della polvere fornisce una sistema sicuro di raccolta polvere per la levigatrice. La polvere della levigatura viene aspirata attraverso i fori del disco di levigatura e raccolata nel sacchetto di raccolta polvere durante le operazioni di levigatura.

1. Scollegare la levigatrice dall'alimentazione elettrica.

2. Con solo un leggero movimento rotatorio, far scorrere

il sacchetto per la polvere sullo scarico del sofÀatore sulla levigatrice. MONTAGGIO AVVERTENZE Durante il montaggio di componenti, l'esecuzione di regolazioni, le operazioni di pulizia dell'apparecchio o quando non viene utilizzata, la levigatrice non deve mai essere collegata alla presa di corrente. Scollagre l'utensile preverrà l'avvio accidentale che potrà causare gravi lesioni personali. AVVERTENZE Prestare sempre attenzione mentre si utilizza la levigatrice. Azioni sconsiderate, anche per una frazione di un secondo, potranno causare gravi lesioni personali.

SCELTA DELLA CARTA ABRASIVA

La scelta del formato, della grana e del tipo di carta abrasiva è estremamente importante se si desidera ottenere una levigatura di qualità. Per le operazioni di sgrossatura, si raccomanda di utilizzare abrasivi sintetici come l'allumina o il carburo di silicio. Gli abrasivi naturali, come la selce o il granato, sono infatti troppo teneri e pertanto il loro impiego per la levigatura di sgrossatura non sarebbe economico. In linea generale, una grana grossa consente di rimuovere la quantità di materiale più consistente, mentre una grana Àne permette di ottenere una levigatura di Ànitura. Lo stato della superÀcie da levigare consente di scegliere il formato della grana da utilizzare. Se la superÀcie appare ruvida, iniziare la levigatura con una carta a grana grossa sino ad ottenere una superÀcie uniforme. In seguito, è possibile utilizzare una carta a grana media per eliminare le scalÀtture lasciate dalla carta a grana grossa e terminare con una carta a grana Àne per lucidare la superÀcie. Levigare con ogni formato di carta sino a quando la superÀcie non risulta uniforme. APPLICAZIONI Questa levigatrice può essere utilizzata per le applicazioni di seguito indicate: È Levigatura delle superfici in legno. È Rimozione della ruggine e levigatura dell'acciaio. È Lucidatura e levigatura della porcellana e dei metalli. ATTENZIONE Allontanare il cavo d'alimentazione dalla traiettoria del pattino e collocarlo in modo tale che, durante la levigatura, non rimanga impigliato nei pezzi di legno, in altri apparecchi o in qualunque altro oggetto. AVVERTENZE Durante l’uso di un utensile, indossare sempre occhiali di sicurezza o occhiali di protezione muniti di schermi laterali. La mancata osservanza di questa norma può comportare la proiezione di corpi estranei, polvere o trucioli negli occhi e provocare gravi lesioni oculari. AVVERTENZE NON utilizzare la levigatrice senza carta abrasiva, onde evitare di danneggiare il pattino. Utilizzo raccomandato del foglio/cuscinetto di levigatura

Italiano FUNZIONAMENTO AVVERTENZE Prestare attenzione a mantenere il viso lontano dalla levigatrice e dall'area di levigatura. Proteggere i capelli in modo tale che non rimangano impigliati nella levigatrice, onde evitare gravi lesioni.

INSTALLAZIONE DELLA CARTA ABRASIVA

VeriÀcare lo stato della carta abrasiva prima di applicarla all'apparecchio. NON utilizzare carta abrasiva difettosa o lacerata. Carta abrasiva con sistema gancio e anello

2. Posizionare la levigatrice sulla superÀcie di lavoro,

in modo tale che l'intera superÀcie del pattino sia a contatto con il pezzo da lavorare. Vedere la gura 5.

1. Scollegare la levigatrice dall'alimentazione elettrica.

2. Allineare i fori della carta o del pattino abrasivo con

i fori del pattino della levigatrice, quindi incollare con cautela il lato a velcro della carta al pattino, Àssandolo il più saldamente possibile. NOTE: Si raccomanda di mantenere i fogli di carta e i pattini abrasivi puliti, in modo tale che aderiscano meglio al pattino della levigatrice. Pulirli regolarmente servendosi di una piccola spazzola. ATTENZIONE Prestare attenzione a non ostruire le aperture di aerazione con le mani, onde evitare di causare il surriscaldamento del motore.

3. Mettere in funzione la levigatrice e spostarla

lentamente sul pezzo da lavorare. NOTE: Tenere la levigatrice davanti a sé, mantenendola a debita distanza dal proprio corpo in modo da vedere chiaramente il pezzo. Mettere in funzione la levigatrice ed attendere che il motore abbia raggiunto la velocità massima.In seguito, dirigere lentamente il pattino della levigatrice verso il pezzo da lavorare. Quando il pattino entrerà a contatto con il pezzo da lavorare, spostare la levigatrice sulla superÀcie descrivendo piccoli cerchi. AVVERTENZE Se la spina non è disinserita dalla presa di corrente, la levigatrice può avviarsi involonta-riamente e provocare gravi lesioni Àsiche. Carta abrasiva standard Non esercitare forza sulla levigatrice. Il peso della levigatrice esercita una pressione sufÀciente sul pezzo da lavorare. Esercitando un'ulteriore pressione sulla levigatrice, si rischia di rallentare il motore, di usurare più rapidamente la carta abrasiva e di ridurre notevolmente la velocità di levigatura. Inoltre, una pressione eccessiva può sovraccaricare il motore e causare un surriscaldamento che potrebbe danneggiare il motore stesso e compromettere il corretto funzionamento dell'apparecchio. Il calore dovuto allo sfregamento può ammorbidire la vernice o la resina di copertura del legno. Vedere la gura 6.

1. Scollegare la levigatrice dall'alimentazione elettrica.

2. Rilasciare il morsetto per la carta. Rimuovere la carta

abrasiva utilizzata, se necessario.

3. Inserire un nuovo foglio di carta abrasiva sotto il

morsetto per la carta.

4. Assicurare la carta abrasiva con il morsetto.

MESSA IN FUNZIONE / ARRESTO DELLA LEVIGATRICE

Per mettere in funzione la levigatrice: Far scorrere lìinterruttore su “I”.

Per arrestare la levigatrice: Far scorrere l'interruttore su “O”. Prestare attenzione a non levigare troppo a lungo una stessa parte del pezzo da lavorare, in quanto l'azione abrasiva della levigatrice può usurare rapidamente il materiale e rendere irregolare la superÀcie. Tempi di levigatura prolungati possono causare il surriscaldamento del motore. Se ciò si veriÀca, spegnere la levigatrice e attendere sino a che il disco di levigatura non si sia fermato completamente, quindi rimuoverlo dal pezzo sul quale si sta lavorando. Togliere la mano dalle aperture di aerazione, rimuovere la carta abrasiva, quindi rimettere in funzione la levigatrice e farla girare a vuoto per raffreddare il motore. UTILIZZO Vedere la gura 3.

1. Fissare il pezzo da lavorare in modo tale che non

possa scorrere sotto la levigatrice. AVVERTENZE

SVUOTARE IL SACCHETTO DI RACCOLTA POLVERE

Se il pezzo da lavorare non viene Àssato, potrebbe venire scagliato verso l'utilizzatore provocando gravi lesioni. Vedere la gura 4. Per effettuare l'operazione in modo più efÀcace, svuotare

Italiano il sacchetto raccogli polvere quando è pieno per metà. Svuotare sempre e pulire il sacchettodi raccolta polvere attentamente una volta completate le operazioni di levigatura e prima di riporre la levigatrice. e si mette in funzione non appena l’interruttore viene spostato in avanti. MANUTENZIONE AVVERTENZE AVVERTENZE L'accumulo di particelle in seguito alla levigatura di superÀci trattate con prodotti altamente inÀammabili, come il poliuretano, l'olio di lino, ecc., può dare luogo alla combustione del sacchetto raccogli polvere o di altre parti della levigatrice e scatenare un incendio. Per ridurre il rischio di incendi, svuotare sempre il sacchetto della polvere (10-15 minuti) mentre si svolgono operazioni di levigatura e non riporre mai o lasciare la levigatrice senza aver svuotato completamente il sacchetto della polvere. Leggere attentamente le raccomandazioni dei fabbricanti dei prodotti di rivestimento. Durante il montaggio di componenti, l'esecuzione di regolazioni, le operazioni di pulizia dell'apparecchio o quando non viene utilizzata, la levigatrice non deve mai essere collegata alla presa di corrente. Scollagre l'utensile preverrà l'avvio accidentale che potrà causare gravi lesioni personali. AVVERTENZE Quando si svolgono operazioni di manutenzione, utilizzare solo ricambi identici. Utilizzare qualsiasi altra parte potrà costituire un rischio o causare danni al prodotto.

1. Scollegare la levigatrice dall'alimentazione elettrica.

NORME DI CARATTERE GENERALE

Evitare utilizzare solventi quando puliscono parti plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzare un panno pulito per rimuovere lo sporco, la polvere, ecc. Se la spina non è disinserita dalla presa di corrente, la levigatrice può avviarsi involonta-riamente e provocare gravi lesioni Àsiche.

2. Rimuovere il sacchetto della polvere dalla levigatrice.

3. Scuotere il sacchetto per vuotarlo.

4. Ricollegare il sacchetto per la polvere alla levigatrice.

NOTE: Per una pulizia approfondita del sacchetto di raccolta polvere, rimuovere il sacchetto dall'utensile e scuotere la polvere. Riposizionare il sacchetto della polvere e quindi installare il gruppo sacchetto della polvere sulla levigatrice. AVVERTENZE Evitare che sostanze quali liquidi per i freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. entrino in contatto con parti metalliche. Tali prodotti chimici contengono infatti sostanze che possono danneggiare, indebolire o distruggere le materie plastiche. MOVIMENTO ORBITALE Vedere la gura 7. Il movimento orbitale è ideale per le operazioni di levigatura rapide (rimozione di vecchi rivestimenti, lucidatura di legno grezzo, livellamento di superÀci ad un determinato spessore) e i lavori di Ànitura (preparazione di una superÀcie prima della verniciatura). La carta abrasiva effettua piccoli movimenti circolari ad alta velocità, conferendo pertanto alla levigatrice una notevole mobilità. Le frese piccole si rompono facilmente quando vengono sottoposte a pressioni laterali eccessive. Gli apparecchi elettrici utilizzati su prodotti in Àbra di vetro, lastre di gesso o pannelli di rivestimento tendono ad usurarsi più rapidamente e a presentare precoci problemi di funzionamento.I trucioli e la segatura prodotti da tali materiali risultano infatti molto abrasivi nei confronti dei componenti di apparecchi elettrici quali gli ingranaggi, le spazzole, gli interruttori, ecc. Di conseguenza, si sconsiglia vivamente l'utilizzo prolungato di un apparecchio sulla Àbra di vetro, su pannelli di rivestimento e su stucco o gesso. Tuttavia, qualora si debba procedere alla levigatura di questi materiali, è estremamente importante pulire la levigatrice con aria compressa.

SPIA LUMINOSA DI PRESENZA TENSIONE

Questo utensile è dotato di una spia luminosa di presenza tensione, che si illumina quando l’apparecchio è collegato all’alimentazione elettrica. Questa spia attira l’attenzione dell’utilizzatore sul fatto che la molatrice è sotto tensione

Italiano SIMBOLO AVVERTENZE Indossare sempre occhiali di sicurezza o occhiali di sicurezza con schermi laterali durante le operazioni con l'elettroutensile o quando si aspira della polvere. Nel caso in cui si preveda che le operazioni di lavoro causeranno polvere, indossare sempre una maschera anti-polvere. Allarme di sicurezza

Hertz Corrente alternata LUBRIFICAZIONE Tutti i cuscinetti di questo utensile sono stati lubriÀcati con una quantità sufÀciente di lubriÀcante di alta qualità per garantire l'ottimo funzionamento dell'utensile. Di conseguenza, non è necessario effettuare alcuna lubriÀcazione supplementare.

Velocità a vuoto min-1 Numero di giri o di movimenti al minuto Diametro orbitale Conformità CE

PULIZIA DEI PATTINI ABRASIVI

Per garantire una durata prolungata e un'efÀcacia ottimale dei pattini abrasivi, pulirli regolarmente. Per rimuovere tutte le particelle estranee, è sufÀciente risciacquare il pattino con acqua tiepida. Dopo avere pulito il pattino, strizzarlo delicatamente per rimuovere l'acqua in eccesso e lasciarlo asciugare. Riporre sempre i pattini abrasivi distesi in orizzontale in un luogo fresco e asciutto. Doppio isolamento Indossare cufÀe di protezione Indossare occhiali di protezione

PULIZIA DEI FOGLI DI CARTA ABRASIVA

I fogli di carta abrasiva forniti in dotazione con questa levigatrice sono riutilizzabili. È pertanto importante pulirli regolarmente per rimuovere la polvere e le particelle che si accumulano sulla superÀcie nel corso delle diverse operazioni di levigatura. Per pulire i fogli di carta abrasiva, stroÀnarli con un pezzo di gomma dura. Si può utilizzare, ad esempio, la suola di una scarpa pulita. Leggere attentamente le istruzioni prima di avviare l’utensile. I prodotti elettrici non devono essere smaltiti con i riÀuti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatire adeguatamente tali riÀuti. AVVERTENZE Rimuovere sempre la carta o il pattino abrasivo dal pattino della levigatrice prima di pulirli. La mancata osservanza di questa norma potrebbe comportare gravi lesioni Àsiche.

TUTELA DELL’AMBIENTE

Riciclare le materie prime anziché gettarle tra i riÀuti domestici. Per tutelare l’ambiente, l’apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

[__°Q W_=`;]^:_` ^?ð_? W=\?€{X?±[`{ <€} \:;:²W=€:__°x _Wð: ~:€:Q: È þ€W÷?±[_W: <:;:±}__°x \?±:;x_?=`:Q. È <[€:_W: ;ð[±²W_° = W ހW÷?±[_W} =`[€{_°x \?±:;x_?=`:Q. È ?€W;?±@W W ?²W=`@W ÷[;÷?;[ W ^:`[€€[.

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquattro (24) mesi, a partire dalla data indicata sull’originale della fattura compilata dal rivenditore e consegnata all’utente finale. Il deterioramento provocato dall’usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso dalla presente garanzia. La garanzia è esclusa anche per gli accessori come batterie, lampadine, lame, punte, borse, ecc. In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d’acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi. I diritti legali relativi ai prodotti difettosi non sono rimessi in causa dalla presente garanzia.

DICHIARAZIONE DI CONFORMITÀ

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-4, EN62233. Livello di rumore [K=3dB(A)]: ESS200RS Lp=91.3dB(A) Lw=102.3dB(A), ESS280RV Lp=93.1dB(A) Lw=104.1dB(A) Livello di vibrazioni [K=1.5m/s²]: ESS200RS ah=8.6m/s², ESS280RV ah=8.7m/s²
