BEDIENUNGSANLEITUNG ESS200RS RYOBI

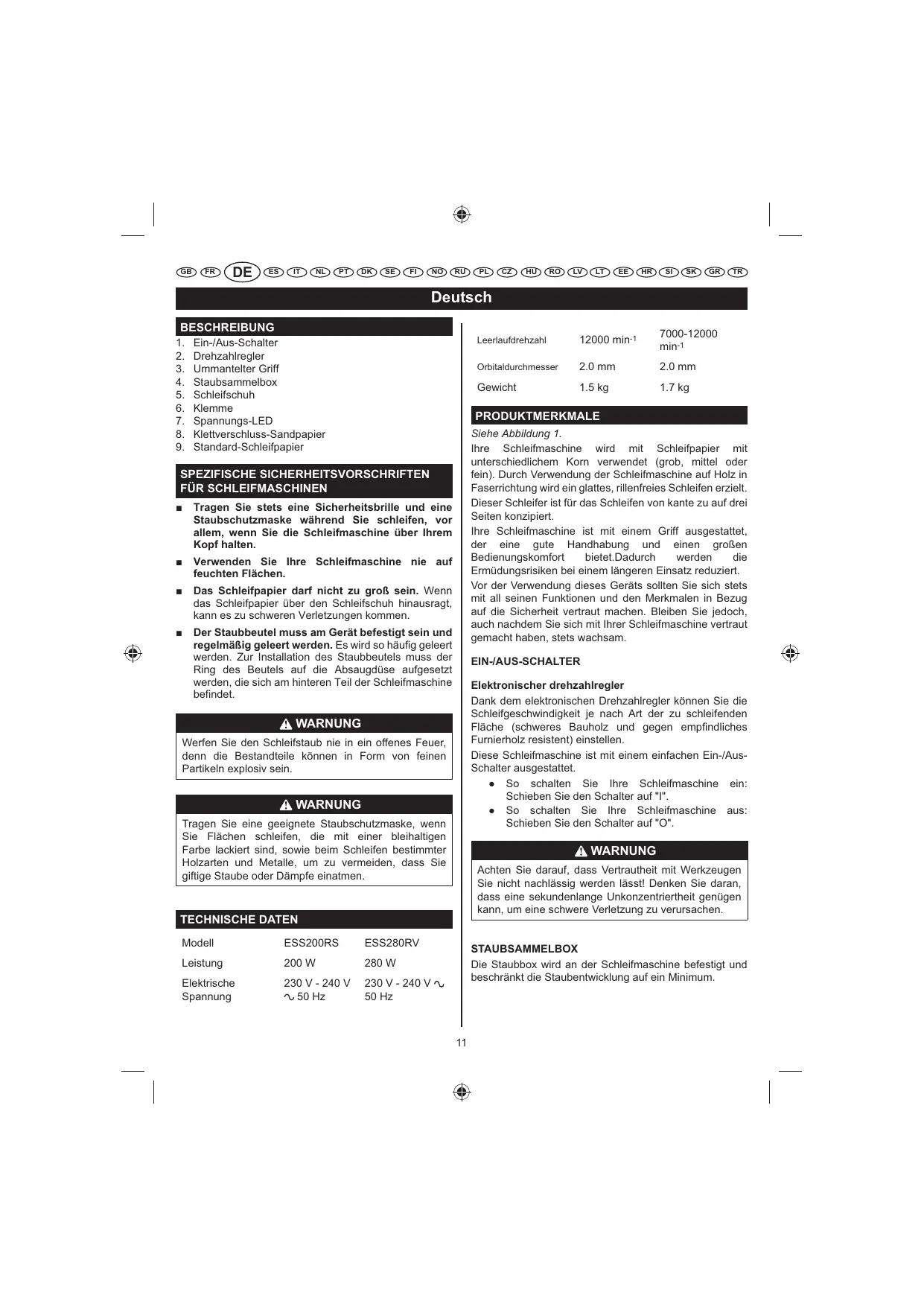

Deutsch BESCHREIBUNG

Ein-/Aus-Schalter Drehzahlregler Ummantelter Griff Staubsammelbox Schleifschuh Klemme Spannungs-LED Klettverschluss-Sandpapier Standard-Schleifpapier Leerlaufdrehzahl 12000 min-1 7000-12000 min-1 Orbitaldurchmesser

PRODUKTMERKMALE Siehe Abbildung 1. Ihre Schleifmaschine wird mit Schleifpapier mit unterschiedlichem Korn verwendet (grob, mittel oder fein). Durch Verwendung der Schleifmaschine auf Holz in Faserrichtung wird ein glattes, rillenfreies Schleifen erzielt. Dieser Schleifer ist für das Schleifen von kante zu auf drei Seiten konzipiert. Ihre Schleifmaschine ist mit einem Griff ausgestattet, der eine gute Handhabung und einen großen Bedienungskomfort bietet.Dadurch werden die Ermüdungsrisiken bei einem längeren Einsatz reduziert. Vor der Verwendung dieses Geräts sollten Sie sich stets mit all seinen Funktionen und den Merkmalen in Bezug auf die Sicherheit vertraut machen. Bleiben Sie jedoch, auch nachdem Sie sich mit Ihrer Schleifmaschine vertraut gemacht haben, stets wachsam. SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

FÜR SCHLEIFMASCHINEN

Tragen Sie stets eine Sicherheitsbrille und eine Staubschutzmaske während Sie schleifen, vor allem, wenn Sie die Schleifmaschine über Ihrem Kopf halten.

Verwenden Sie Ihre Schleifmaschine nie auf feuchten Flächen.

Das Schleifpapier darf nicht zu groß sein. Wenn das Schleifpapier über den Schleifschuh hinausragt, kann es zu schweren Verletzungen kommen.

Der Staubbeutel muss am Gerät befestigt sein und regelmäßig geleert werden. Es wird so häufig geleert werden. Zur Installation des Staubbeutels muss der Ring des Beutels auf die Absaugdüse aufgesetzt werden, die sich am hinteren Teil der Schleifmaschine befindet. EIN-/AUS-SCHALTER Elektronischer drehzahlregler Dank dem elektronischen Drehzahlregler können Sie die Schleifgeschwindigkeit je nach Art der zu schleifenden Fläche (schweres Bauholz und gegen empÀndliches Furnierholz resistent) einstellen. Diese Schleifmaschine ist mit einem einfachen Ein-/AusSchalter ausgestattet. È So schalten Sie Ihre Schleifmaschine ein: Schieben Sie den Schalter auf "I". È So schalten Sie Ihre Schleifmaschine aus: Schieben Sie den Schalter auf "O". WARNUNG Werfen Sie den Schleifstaub nie in ein offenes Feuer, denn die Bestandteile können in Form von feinen Partikeln explosiv sein. WARNUNG Tragen Sie eine geeignete Staubschutzmaske, wenn Sie Flächen schleifen, die mit einer bleihaltigen Farbe lackiert sind, sowie beim Schleifen bestimmter Holzarten und Metalle, um zu vermeiden, dass Sie giftige Staube oder Dämpfe einatmen. WARNUNG Achten Sie darauf, dass Vertrautheit mit Werkzeugen Sie nicht nachlässig werden lässt! Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen. TECHNISCHE DATEN Modell ESS200RS ESS280RV Leistung 200 W 280 W Elektrische Spannung 230 V - 240 V 50 Hz 230 V - 240 V 50 Hz STAUBSAMMELBOX Die Staubbox wird an der Schleifmaschine befestigt und beschränkt die Staubentwicklung auf ein Minimum.

Deutsch VARIABLE GESCHWINDIGKEIT (MODELL ESS280RV) Ihre Schleifmaschine ist mit einem elektronischen Drehzahlregler ausgestattet, mit dem Sie Ihr Gerät optimal nutzen können. Durch die Einstellung der richtigen Geschwindigkeit können Sie das Werkzeug auf bestimmte Schleifsituationen einstellen. Die Elektronikfunktion Ihres Werkzeugs bietet die Flexibilität, die Motorgeschwindigkeit auf die erforderlichen Arbeitsbedingungen einzustellen. Das elektronische System des Reglers misst die auf den Motor ausgeübte Last und erhöht oder verringert die Motorleistung, so dass die Drehzahl konstant bleibt. Die Drehzahl kann je nach der Art der durchzuführenden Arbeit oder des Typs der zu schleifenden Fläche eingestellt werden. Drehen Sie bei rauen Flächen oder bei einer schnellen Vorarbeit den Drehzahlregler nach rechts, um die Drehzahl zu erhöhen. WARNUNG Verwenden Sie die Schleifmaschine NICHT ohne Schleifpapier, um den Schleifschuh nicht zu beschädigen. Empfohlene Papier/Pad Verwendung Schleifpapier Korn Ø 80 Grobes Schleifen Schleifpapier Korn Ø 120 Leichtes Schleifen Schleifpapier Korn Ø 150 Leichtes Schleifen

ANBRINGEN DER STAUBBOX

Siehe Abbildung 2. Die Staubbox ist ein Staubsammelsystem für die Schleifmaschine. Schleifstaub wird während des Schleifens durch die Öffnungen der Schleifscheibe gesaugt und in der Staubbox gesammelt.

1. Ziehen Sie den Netzstecker der Schleifmaschine ab.

2. Schieben Sie die Staubbox mit einer leicht drehenden

Bewegung fest in den Gebläseauslass der Schleifmaschine. ZUSAMMENBAU WARNUNG Ihre Schleifmaschine darf niemals an eine Steckdose angeschlossen sein, wenn Sie Teile montieren, Einstellungen vornehmen, Ihr Gerät reinigen oder wenn Sie es zur Zeit nicht verwenden. Dadurch, dass das Werkzeug vom Stromkreis getrennt wird, wird ein unbeabsichtigtes Einschalten, das schwere Verletzungen verursachen könnte, verhindert. WARNUNG Bleiben während der Verwendung dieser Schleifmaschine stets wachsam. Jede Unachtsamkeit - selbst für nur den Bruchteil einer Sekunde - kann zu schweren Verletzungen führen.

WAHL DES SCHLEIFPAPIERS

Die Wahl der Größe, des Korns und des Typs des Schleifpapiers ist sehr wichtig, um ein qualitativ hochwertiges Schleifergebnis zu erzielen. Für das Rohschleifen empfehlen wir Ihnen die Verwendung von synthetischem Schleifpapieren, wie z. B. Aluminiumoxid oder Siliziumkarbid. Natürliche Schleifpapiere, wie Silex oder Granat, sind zu weich für ein efÀzientes Schleifen oder Rohschleifen. Im Allgemeinen kann mit einem groben Korn das gröbste Material entfernt werden, während ein feines Korn einen Feinschliff ermöglicht. Die Größe des zu verwendenden Korns richtet sich nach dem Zustand der zu schleifenden Fläche. Bei einer rauen Fläche schleifen Sie zunächst mit einem grobkörnigen Papier, bis die Fläche einheitlich ist. Anschließend können Sie ein Papier mit mittlerem Korn verwenden, um die vom grobkörnigen Papier hinterlassenen Kratzer zu entfernen und zuletzt ein feinkörniges Papier zum Polieren der Fläche. Schleifen Sie mit allen Korngrößen so lange, bis die Fläche einheitlich ist. ANWENDUNGSBEREICHE Sie können Ihre Schleifmaschine für die unten aufgeführten Arbeiten verwenden: È Schleifen von Holzoberflächen. È Entfernen von Rost und Schleifen von Stahl. È Polieren und Schleifen von Porzellan und Metallen. ACHTUNG Achten Sie darauf, dass das Stromkabel nicht in die Bahn des Schleifschuhs gerät und positionieren Sie es so, dass es während dem Schleifen nicht an den Holzteilen, Werkzeugen oder anderen Objekten hängen bleiben kann.

WARNUNG Tragen Sie stets eine Sicherheits- oder Schutzbrille mit Seitenschutz, wenn Sie mit Geräten arbeiten. Die Missachtung dieser Sicherheitsvorschrift kann dazu führen, dass Fremdkörper, Staub oder Späne in Ihre Augen spritzen und schwere Augenverletzung verursacht werden. So schalten Sie Ihre Schleifmaschine aus: Schieben Sie den Schalter auf "O". VERWENDUNG Siehe Abbildung 3.

1. Befestigen Sie das Werkzeug so, dass es nicht unter

die Schleifmaschine rutschen kann. WARNUNG Wenn Sie das Werkstück nicht befestigen, kann es zum Benutzer geschleudert werden und schwere Verletzungen verursachen. BETRIEB

EINSATZ DES SCHLEIFPAPIERS

Prüfen Sie den Zustand des Schleifpapiers bevor Sie es einsetzen. Verwenden Sie KEIN defektes oder gerissenes Schleifpapier. WARNUNG Halten Sie Ihr Gesicht von der Schleifmaschine und vom Schleifbereich entfernt. Schützen Sie Ihre Haare, so dass sich diese nicht in der Schleifmaschine verfangen können, denn dies kann schwere Verletzungen verursachen. Klettverschluss-Sandpapier Siehe Abbildung 5.

1. Ziehen Sie den Netzstecker der Schleifmaschine ab.

2. Richten Sie die Löcher des Papiers oder

Schleifschuhs mit den Löchern des Schleifschuhs der Schleifmaschine aus und kleben Sie die Velcro-Seite des Schleifpapiers vorsichtig und so fest wie möglich auf den Schleifschuh. BITTE BEACHTEN: Wir empfehlen Ihnen, die Schleifpapiere und -schuhe stets sauber zu halten, so dass Sie besser am Schuh der Schleifmaschine haften. Reinigen Sie sie regelmäßig mit einer kleinen Bürste.

2. Stellen Sie die Schleifmaschine auf die ArbeitsÅäche,

so dass die gesamte Fläche des Schleifschuhs mit dem Werkstück in Kontakt ist. ACHTUNG Achten Sie darauf, dass Sie die Ventilations-schlitze nicht mit Ihren Händen abdecken, denn dies kann zu einer Überhitzung des Motors führen. WARNUNG

3. Schalten Sie Ihre Schleifmaschine ein und bewegen

Sie sie langsam zum Werkstück. BITTE BEACHTEN: Halten Sie die Schleifmaschine in ausreichendem Abstand so vor Ihrem Körper, dass das Werkstück gut sichtbar bleibt. Schalten Sie Ihre Schleifmaschine ein und warten Sie, bis der Motor seine Höchstdrehzahl erreicht hat.Führen Sie den Schleifschuh der Schleifmaschine anschließend langsam zum Werkstück. Sobald der Schleifschuh am Werkstück ansetzt, verschieben Sie die Schleifmaschine auf der Fläche, indem Sie kleine Kreise beschreiben. Wenn der Netzstecker der Schleifmaschine nicht abgezogen wird, kann es zu einem unbeabsichtigten Einschalten des Geräts kommen und dies kann schwere Körperverletzungen herbeiführen. Standard-Schleifpapier Siehe Abbildung 6.

1. Ziehen Sie den Netzstecker der Schleifmaschine ab.

2. Lösen Sie die Klammer für das Papier. Entfernen Sie

abgenutztes Sandpapier, sofern sich welches in der Maschine beÀnden sollte.

3. Führen Sie einen frischen Bogen Sandpapier unter die

Klemme für das Papier.

4. Klemmen Sie das Sandpapier fest.

Drücken Sie auf keinen Fall zu stark auf die Schleifmaschine. Das Gewicht der Schleifmaschine übt einen ausreichenden Druck auf das Werkstück aus. Die gesamte "Arbeit" wird von der Schleif-maschine und vom Schleifpapier ausgeführt. Ein zu hoher Druck auf die Schleifmaschine kann dazu führen, dass sich die Motordrehzahl verlangsamt, das Schleifpapier schneller abnutzt und die Schleifgeschwindigkeit erheblich verringert wird. Außerdem kann der Motor durch einen zu hohen Druck überbeansprucht und überhitzt werden. Dies kann zu einer Beschädigung des Motors und einer

EINSCHALTEN / ANHALTEN DER SCHLEIF-MASCHINE

So schalten Sie Ihre Schleifmaschine ein: Schieben Sie den Schalter auf "I".

Deutsch Beeinträchtigung des einwandfreien Betriebs des Geräts führen. Die auf Grund der Reibung entstehende Wärme kann den Lack- oder Harzbelag des Holzes aufweichen. Reinigung der Staubbox die Staubbox aus ihrem Rahmen und schütteln Sie den Staub aus. Setzen Sie die Staubbox wieder über den Rahmen ein und bringen Sie sie dann an der Schleifmaschine an. Achten Sie darauf, dass Sie nicht zu lange auf dem selben Bereich des Werkstücks schleifen, denn die Schleifwirkung der Schleifmaschine kann zu einer schnellen Abnutzung des Materials und einer unregelmäßigen Fläche führen. UMLAUFBEWEGUNG Siehe Abbildung 7. Die exzentrische Bewegung eignet sich ausgezeichnet für schnelle Schleifaktionen (Entfernung alter Beläge, Schleifen von Rohholz, Egalisieren von Flächen mit einer gegebenen Stärke) und Endbearbeitungen (Vorbereiten einer Fläche vor der Lackierung). Das Schleifpapier führt kleine Kreise mit hoher Geschwindigkeit aus und dies bewirkt eine große Mobilität der Schleifmaschine. Bei längeren Schleifarbeiten ohne Unterbrechung kann es zu einer Überhitzung des Motors kommen. Falls dies geschieht, schalten Sie die Schleifmaschine aus und warten Sie, bis die Schleifscheibe ganz zum Halten gekommen ist; nehmen Sie sie dann vom Werkstück. Halten Sie Ihre Hand nicht über den Belüftungsschlitzen, entfernen Sie das Schleifpapier, schalten Sie die Schleifmaschine wieder ein und lassen Sie sie im Leerlauf laufen, so dass der Motor abkühlt. SPANNUNGS-LED Ihr Werkzeug ist mit einer Spannungs-LED ausgestattet, die leuchtet, wenn das Gerät an das Stromnetz angeschlossen wird. Das warnt den Benutzer, dass das Werkzeug angeschlossen ist und in Betrieb gesetzt wird, wenn der Schalter betätigt wird.

ENTLEEREN DER STAUBBOX

Siehe Abbildung 4. Um eine höhere EfÀzienz zu gewährleisten, sollten Sie den Staubbeutel leeren, sobald er zur Hälfte gefüllt ist. Entleeren und reinigen Sie die Staubbox jedes Mal gründlich nachdem Sie mit den Schleifarbeiten fertig sind und bevor Sie die Schleifmaschine einlagern.

WARNUNG WARNUNG Ihre Schleifmaschine darf niemals an eine Steckdose angeschlossen sein, wenn Sie Teile montieren, Einstellungen vornehmen, Ihr Gerät reinigen oder wenn Sie es zur Zeit nicht verwenden. Dadurch, dass das Werkzeug vom Stromkreis getrennt wird, wird ein unbeabsichtigtes Einschalten, das schwere Verletzungen verursachen könnte, verhindert. Die Staubanhäufung, die beim Schleifen von Flächen mit einem Belag aus hoch entzündlichen Produkten entsteht (wie z. B. Polyurethan, Leinöl usw.), kann zu einer Entzündung des Staubbeutels oder anderer Teile der Schleifmaschine führen und dadurch einen Brand verursachen. Entleeren Sie zur Verringerung der Feuergefahr die Staubbox während des Schleifens regelmäßig (alle 10-15 Minuten) und lagern bzw. lassen Sie eine Schleifmaschine niemals mit nicht komplett geleerter Staubbox zurück. Lesen Sie die Empfehlungen der Belaghersteller gründlich durch. WARNUNG Verwenden Sie für die Wartung nur Originalersatzteile. Die Verwendung anderer Teile kann gefährlich sein oder eine Beschädigung des Produkts verursachen.

1. Ziehen Sie den Netzstecker der Schleifmaschine ab.

WARNUNG ALLGEMEINE ANWEISUNGEN Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub usw. Wenn der Netzstecker der Schleifmaschine nicht abgezogen wird, kann es zu einem unbeabsichtigten Einschalten des Geräts kommen und dies kann schwere Körperverletzungen herbeiführen.

2. Entfernen Sie die Staubbox von der Schleifmaschine.

3. Schütteln Sie den Staubbeutel aus, um ihn zu

4. Bringen Sie die Staubbox wieder an der

Schleifmaschine an. BITTE BEACHTEN: Entfernen Sie für eine gründlichere

Deutsch WARNUNG WARNUNG Lassen Sie niemals BremsÅüssigkeiten, Benzin, Produkte auf Erdölbasis, Penetrieröle usw. mit den Plastikteilen in Kontakt geraten. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können. Entfernen Sie das Schleifpapier oder den Schleifschuh vor der Reinigung stets vom Schuh der Schleifmaschine. Die Missachtung dieser Vorschrift kann zu schweren Körperverletzungen führen. Elektrische Geräte, die an Glasfasermaterial, Gipsplatten und Verkleidungsplatten verwendet werden, haben die Tendenz schneller abzunutzen und vorzeitig Defekte aufzuweisen.Die Späne und Sägespäne von diesen Materialien haben für die Teile von elektrischen Geräten, wie Zahnräder, Bürsten, Schalter usw. eine sehr abrasive Wirkung. Von einer längeren Verwendung eines Geräts an Glasfaser, Verkleidungsplatten, Spachtelmasse oder Gips wird daher dringend abgeraten. Falls Sie dennoch diese Art von Materialien schleifen, müssen Sie Ihre Schleifmaschine unbedingt mit Druckluft reinigen. UMWELTSCHUTZ Recyceln Sie die Rohstoffe anstatt sie in die Haushaltsabfälle zu geben. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden. SYMBOL Sicherheitswarnung WARNUNG Tragen Sie beim Arbeiten mit motorbetriebenen Werkzeugen oder beim Wegblasen von Staub immer eine Schutzbrille mit Seitenschutz. Tragen Sie außerdem bei staubigen Arbeiten eine Atemschutzmaske.

Leerlaufdrehzahl min-1 ÖLEN Alle Lagerelemente in diesem Werkzeug sind mit genug qualitativ hochwertigem Schmiermiettel für die gesamte Lebensdauer unter normalen Betriebsbedingungen geölt. Es ist daher keine zusätzliche Schmierung erforderlich. Anzahl Umdrehungen oder Bewegungen pro Minute Orbitaldurchmesser CE-Konformität

REINIGUNG DER SCHLEIFSCHUHE

Um eine lange Lebensdauer und optimale EfÀzienz der Schleifschuhe zu gewährleisten, müssen Sie diese regelmäßig reinigen. Sie können alle Fremdkörper entfernen, indem Sie den Schleifschuh einfach mit warmem Wasser abspülen. Nachdem der Schleifschuh gereinigt wurde, trocknen Sie ihn vorsichtig und lassen ihn vollständig trocknen. Bewahren Sie die Schleifschuhe stets Åach liegend an einem trockenen und kühlen Ort auf. Doppelisolierung Gehörschutz tragen Augenschutz tragen Bitte lesen Sie die Anweisungen sorgfältig, bevor Sie das Gerät einschalten.

REINIGUNG DER SCHLEIFPAPIERE

Die mit Ihrer Schleifmaschine gelieferten Schleifpapiere sind wiederverwendbar. Sie müssen daher regelmäßig gereinigt werden, um den Staub und die Partikel zu entfernen, die sich bei den verschiedenen Schleifoperationen auf der Fläche ansammeln können. Reiben Sie die Schleifpapiere zur Reinigung mit einem kompakten Kautschukblock ab. Sie können hierfür beispielsweise eine saubere Schuhsohle verwenden. Elektrische Geräte sollten nicht mit dem übrigen Müll entsorgt werden. Bitte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder Ihren Händler, um Auskunft über die Entsorgung zu erhalten.

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw. Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an Ihren Händler oder Ihr nächstes RyobiKundendienstzentrum zurück. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

WARNUNG Der in diesem Informationsblatt genannte Schwingungspegel wurde entsprechend dem standardisierten Test von EN60745 gemessen und kann benutzt werden um das Werkzeug mit anderen zu vergleichen. Er kann benutzt werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingungspegel repräsentiert den Haupteinsatzbereich des Werkzeugs. Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutzt werden. Mit unterschiedlichen Zusatzgeräten oder bei schlechter Wartung kann der Schwingungspegel unterschiedlich sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhöht werden. Bij een schatting van het niveau van blootstelling aan trillingen moet ook rekening worden gehouden met het aantal keren dat de machine wordt uitgeschakeld of draait, maar niet wordt gebruikt. Dit kan het niveau van blootstelling gedurende de gehele werkduur aanzienlijk verlagen. Stel bijkomende veiligheidsmaatregelen op om de gebruiker tegen de gevolgen van trillingen te beschermen: zoals onderhoud het gereedschap en de accessoires, houd de handen warm, de organisatie van werkpatronen.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das Werkzeug ausgeschaltet ist, oder wenn es angeschaltet aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Hände warmhalten und Organisation der Arbeitszeiten.

KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten über-einstimmt: 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-4, EN62233. Geräuschpegel [K=3dB(A)]: ESS200RS Lp=91.3dB(A) Lw=102.3dB(A), ESS280RV Lp=93.1dB(A) Lw=104.1dB(A) Vibrationsgrad [K=1.5m/s²]: ESS200RS ah=8.6m/s², ESS280RV ah=8.7m/s²
