Serie 4 WNA13400IT - Lave-linge BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge séchant
Marque	Bosch
Modèle	Serie 4 WNA13400IT
Capacité de lavage	9 kg
Capacité de séchage	6 kg
Vitesse d’essorage max.	1400 tr/min
Dimensions (H x L x P)	84,5 x 60 x 64,2 cm
Poids net	80 kg
Alimentation	220-240 V ~ 50 Hz
Classe énergétique	A
Niveau sonore (lavage/essorage/séchage)	52 / 74 / 62 dB(A)
Consommation d’eau annuelle	10 500 L
Fonctions principales	Speed Perfect, Eco, Coton, Synthétiques, Délicats, Lavage à froid, Départ différé, Séchage chronométrique
Sécurité	Sécurité enfants, arrêt automatique, détection de mousse, système Anti-fuite
Entretien et nettoyage	Nettoyage du filtre, nettoyage du tiroir à produits, nettoyage du joint de porte
Pièces détachées et réparabilité	Joint de porte, charnière, panneau de façade, couvercle de base, courroie, résistance
Informations générales	Notice d’utilisation téléchargeable sur notice-facile.com

FOIRE AUX QUESTIONS - Serie 4 WNA13400IT BOSCH

Comment débarrasser les vis de transport ?

Retirez les vis de transport dans l'ordre 1-2-3-4 indiqué sur la notice. Conservez-les pour un futur déménagement.

Que faire si le lave-linge ne s’allume pas ?

Vérifiez la prise secteur et le fusible. Assurez-vous que la porte est bien fermée. Si le problème persiste, consultez la notice ou contactez le SAV.

Comment nettoyer le filtre de vidange ?

Débranchez l'appareil. Ouvrez le capot de vidange, dévissez le filtre et retirez les dépôts. Remettez en place et refermez.

Que signifie le code d'erreur E:30 ?

Le code E:30 indique un problème de vidange. Vérifiez que le filtre n'est pas obstrué et que le tuyau d'évacuation n'est pas plié.

Comment remplacer le joint de porte ?

Retirez la porte ainsi que le panneau de commande. Déclipsez le collier de serrage avec un outil en plastique, puis déconnectez les flexibles. Montez le nouveau joint en suivant l'ordre inverse.

La machine vibre beaucoup pendant l’essorage, que faire ?

Assurez-vous que les vis de transport ont été retirées. Vérifiez que l’appareil est de niveau et que le sol est stable.

Comment utiliser le séchage ?

Sélectionnez le programme Séchage ou un programme combiné. Réglez le temps de séchage ou utilisez la fonction Séchage automatique selon le degré de séchage souhaité.

Puis-je ouvrir la porte pendant un cycle ?

La porte est verrouillée pendant le cycle pour des raisons de sécurité. Attendez la fin du programme ou utilisez la fonction d'arrêt temporaire si disponible.

Comment détartrer le lave-linge ?

Utilisez un produit détartrant spécial lave-linge. Lancez un cycle à vide à 90°C avec le produit. Répétez si nécessaire.

Où trouver les pièces détachées ?

Les pièces détachées d’origine Bosch sont disponibles auprès des revendeurs agréés et sur le site Bosch. Utilisez la référence indiquée dans la notice.

MODE D'EMPLOI Serie 4 WNA13400IT BOSCH

Zajistete Jednotlivé soucasti préd pédem.

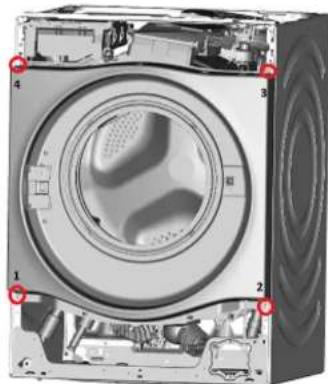

Odstrahti srouby v nasledujicim pojadi (1-2-3-4).

1 Over dit document. 47

Conseils de réparation - Lave-linge séchant

A propos de ce document 91

1.1 Informations importantes 91
1.1.1 Objectif. 91
1.2 Explication des symboles 91
1.2.1 Niveau de risque 91
1.2.2 Symboles de danger 91
1.2.3 Structure des indications d'advertisement 92
1.2.4 Symboles généraux 92

A Sécurité 93

2.1 Consignes de sécurité generales 93
2.1.1 Tous les apparciels electroménagers 93

Outils et aides. 94

Réparation 95

4.1 Changer le couvercle de base 95

4.1.1 Retirer le couvercle de base 95
4.1.2 Montage du couvercle de base 95

4.2 Changer le panneau de facone 96

4.2.1 Retirer le panneau de facaade 96
4.2.2 Monter le panneau de facade 96

4.3 Changer la porte 97

4.3.1 Retirer la porte 97
4.3.2 Monter la porte 97

4.4 Changer le joint de porte 98

4.4.1 Retirer le joint de porte 98
4.4.2 Monter le joint de porte 99

4.5Changer la chamiere de porte 100

4.5.1 Retirer la charniere de porte 100
4.5.2 Monter la charriere de porte 100

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'avertis- sement provoque la mort ou des bless- sures graves.
AVENTISSEMENT	Le non respect de la consigne d'avertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'avertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertis- sement peut provoquer des dégàts maté- riels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
!	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertisement

Les consignes d'advertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

DANGER Type et source du danger!! Consequences possibles en cas de non-respect du danger / de l'alertis- sement. • Mesures et interdictions pour éviter le danger.

L'exemple suivant montre une consigne d'avertissementment mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommé.

DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. • Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vente
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
	Caractérisation d'un résultat
Start	Caractérisation d'une touche ou surface de commande
[00123456]	Caractérisation d'une référence de piece
Statut	Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité generales

2.1.1 Tous les apparèils electroménagers

Risque d'electrocution en raison de pieces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entrainer une décharge électricie!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiées nationales.

Risque de blessures par coupure sur des bords tranchants!

Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pieces du chassis sur les composants mobiles.

Risque lie à la sécurité / fonction de l'appareil!

Utiliser uniquement des pieces detachees d'origine.

Risque d'endommagement des composants sensibles aux décharges electrostatiques!

• Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Outil auxiliaire [15000155]	Cale de montage pour démon-ter les pieces en plastique
Tournevis Torx T20 avec perçage [00340764]	100 mm, pour les vis avec la tige de sécurité
Clé dynamomé-trique [15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat [00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat [00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-guilaire [00341269]	Longueur 200 mm
Pince coupante [00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte [00340811]	Taille de la clé 10°mm, M6
Combination wrench [00340814]	Taille de la clé 13°mm, M8
Clé mixte [00340817]	Taille de la clé 17 mm, M10
Clé mixte [15000459]	Taille de la clé 16°mm, M10

Réparation

4.1 Changer le couvercle de base

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

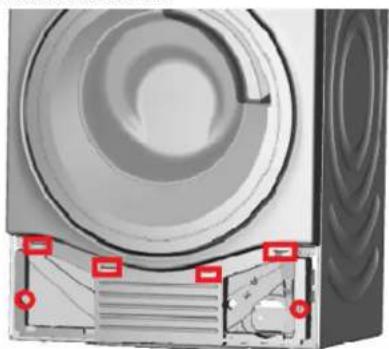

4.1.1 Retirer le couvercle de base

1. Retirer le flexible de vidange.
2. Retirer le capot de vidange.
3. Retirer le couvercle de base.

1. Déclipser le flexible.
2. Retirer les vis.
3. Retirer I'elément de fixation.
4. Retirer le couvercle de base.

4.1.2 Montage du couvercle de base

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.2 Changer le panneau de façade

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retire.
Panneau de commande a ete retire.
Porte a eté retirée.
Joint de porte a eté retire.
Couvercle de base a ete retire. 95

4.2.1 Retirer le panneau de facade

PRUDENCE

Bords tranchants du boitier!

sque de coupures!

Porter des gants de protection.

1.

A PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à autres parties de l'appareil ou à la propriété du client,
ex. au plancher.
- Sécuriser les composants contre le risque de chute.

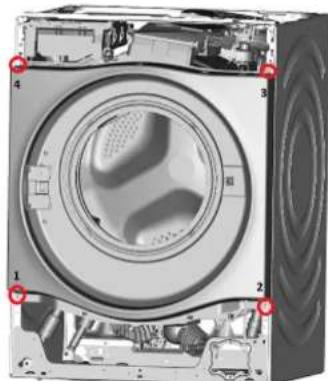

Retirer les vis dans Iordre suivant 1-2-3-4

1. Retirer le panneau de façade.

4.2.2 Monter le panneau de façon

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Changer la porte

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.3.1 Retirer la porte

1. Retirer deux vis (1).
2. Ouvrir les éléments de fixation avec un tournevis plat (2).

4.3.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Changer le joint de porte

PRUDENCE

Bords tranchants du boitier! Risque de coupures!

Porter des gants de protection.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches ! Blessures dues à des pièces qui chutent.

Securiser les composants contre le risque de chute.

ATTENTION

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. 16 ex. au plancher.

Scuriser les composants contre le risque de chute.

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retire.
Porte a eté retiree.
Couvercle de base a ete retire.95

4.4.1 Retirer le joint de porte

1.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop Iaches!
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches! Dommages a d'autres parties de I'appareil ou a la propriété du client, p.ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Retirer les vis dans Iordre suivant 1-2-3-4

1. Desserrer les vis à l'arrière de l'appareil.
2. Retirer le dessus.
3. Retirer les éléments de fixation du panneau de commande en haut et à droite.
4. Retirer le panneau de commande.
5. Retirer le support de la lumiere du tambour en partie supérieure.

7.

ATTENTION

Risque de dommage superficiel!

La surface de l'appareil peut être rayée par l'utilisation d'outils inéquats.

• Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. D'éfaire le joint de porte du panneau de façon.
2. Debrancher le connecteur de cable de la fermeture de porte.
3. Retirer le panneau de facaade.

Réparation

1. Retirer tous les raccords de flexibles.

1. Retirer le joint de porte.

4.4.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Changer la charnière de porte

PRUDENCE

Ouvrir la zone de charnière!

Ecrasement/coincement des doigts
Ne pas insérer les doigs dans la zone de la chamiere.
Porter des gants de protection.

Pré-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retire.
Porta a ete retiree.
Joint de porte a ete retire.
Couvercle de base a ete retire,95
Panneau de façade a été retire.

4.5.1 Retirer la charnière de porte

1. Retirer deux vis.
2. Retirer la charniere de la porte.

4.5.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.4.1 A gumitomités eltavolitasa. 131
4.4.2 Gumitomités felhelysezese 132

4.4.2 Gumitomités felhelysezese
