Produkttyp	Tvättmaskin med tork
Varumärke	Bosch
Modell	Serie 4 WNA13400IT
Tvättkapacitet	9 kg
Torkkapacitet	6 kg
Maximal centrifugeringshastighet	1400 varv/min
Mått (H x B x D)	84,5 x 60 x 64,2 cm
Nettovikt	80 kg
Strömförsörjning	220-240 V ~ 50 Hz
Energiklass	A
Ljudnivå (tvätt/centrifugering/torkning)	52 / 74 / 62 dB(A)
Årlig vattenförbrukning	10 500 L
Huvudfunktioner	Speed Perfect, Eco, Bomull, Syntet, Delikat, Kalltvätt, Fördröjd start, Tidsstyrd torkning
Säkerhet	Barnlås, automatiskt stopp, skumdetektering, Anti-läcksystem
Underhåll och rengöring	Rengöring av filter, rengöring av tvättmedelslåda, rengöring av dörrtätning
Reservdelar och reparerbarhet	Dörrtätning, gångjärn, frontpanel, bottenlucka, drivrem, värmeelement
Allmän information	Bruksanvisning nedladdningsbar på notice-facile.com

Vanliga frågor - Serie 4 WNA13400IT BOSCH

Hur tar man bort transportskruvarna?

Ta bort transportskruvarna i ordningen 1-2-3-4 som anges i bruksanvisningen. Spara dem för framtida flytt.

Vad gör jag om tvättmaskinen inte startar?

Kontrollera eluttaget och säkringen. Se till att luckan är ordentligt stängd. Om problemet kvarstår, se bruksanvisningen eller kontakta service.

Hur rengör man tömningsfiltret?

Koppla bort apparaten. Öppna tömningslocket, skruva loss filtret och ta bort avlagringarna. Sätt tillbaka och stäng.

Vad betyder felkoden E:30?

Felkoden E:30 indikerar ett tömningsproblem. Kontrollera att filtret inte är igensatt och att avloppsslangen inte är böjd.

Hur byter man dörrtätningen?

Ta bort luckan samt kontrollpanelen. Klicka loss klämman med ett plastverktyg, koppla sedan bort slangarna. Montera den nya tätningen i omvänd ordning.

Maskinen vibrerar mycket under centrifugeringen, vad gör jag?

Se till att transportskruvarna har tagits bort. Kontrollera att apparaten är i våg och att golvet är stabilt.

Hur använder man torkfunktionen?

Välj programmet Torkning eller ett kombinerat program. Ställ in torktiden eller använd funktionen Automatisk torkning beroende på önskad torkgrad.

Kan jag öppna luckan under en cykel?

Luckan är låst under cykeln av säkerhetsskäl. Vänta tills programmet är klart eller använd funktionen för tillfälligt stopp om sådan finns.

Hur avkalkar man tvättmaskinen?

Använd ett specialmedel för avkalkning av tvättmaskiner. Kör en tom cykel på 90°C med medlet. Upprepa vid behov.

Var hittar jag reservdelar?

Originalreservdelar från Bosch finns hos auktoriserade återförsäljare och på Boschs webbplats. Använd referensen som anges i bruksanvisningen.

BRUKSANVISNING Serie 4 WNA13400IT BOSCH

4.1 Utskiftning av sukkeldeksel 172

4.1.1 Demontering av sukkeldeksel 172
4.1.2 Montering av sukkeldeksel. 172

4.3.1 Demontering av ddr 174
4.3.2 Montering av dor.. 174

4.4 Utskiftnig av dorpakning 175

4.4.1 Demontering av dorpakning 175
4.4.2 Montering av dorpakning 176

4.4.1 Demontering av dorpakning

1.

1. Demoner dorpakningen.

4.4.2 Montering av dorpakning

Monteres i motsattrekkefolge.

Reparasjon

Reparationsinformation - Kombitvattmaskin

Om detta Dokument 245

1.1 Viktig information 245
1.1.1 Syfte 245
1.2 Symbolforklaringar 245
1.2.1 Faronivae 245
1.2.2 Risksymboler 245
1.2.3 Varningarnas struktur 246
1.2.4 Allmanna symboler 246

Sakerhet. 247

2.1 Allmanna sakerhetsanvisningar 247
2.1.1 Alla hushallsmaskiner 247

Verktyg och hjälpmedel. 248

Reparation 249

4.1 Byta sockelholje 249
4.1.1 Ta bort sockelholje 249
4.1.2 Montera sockelholje 249

4.2 Byta frontpanel 250
4.2.1 Ta bort frontpanel 250
4.2.2 Montera frontpanel 250

4.3 Byta lucka 251

4.3.1 Ta bort lucka 251
4.3.2 Montera lucka 251

4.4 Byta luckans tätning 252

4.4.1 Ta bort luckans tätning 252
4.4.2 Montera luckans tätning 253

4.5 Byta luckans gangjarn 254

4.5.1 Ta bort luckans gangjarn 254
4.5.2 Montera luckans gangjarn 254

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om reparationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda tilllettare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialskador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Följande exempel visar en varning som varmar for elstötar fran strömforande delar. Det stär vilken atgård som forebygger faran.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
o	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sà...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent aller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmanna symboler

Sakerhet

2.1 Allmanna sakerhetsanvisningar

2.1.1 Alla hushallsmaskiner

Fel vid reparationer som beror elkponenter kan orsaka elstotar!
Koppla bort maskinen fran elnätet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.

Anvand skyddshandskar.

Risk for krosskador vid reparation, underhall, felsökning och service pa grund av tunga och rörliga componenter

Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.

Risk for maskinens sakerhet/funktion!

• Använd endast originaldelar.
  Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
  Ror inte modulerna somt anslutninger och stromforande ledninger.

Verktyg och hjälpmedel

Beteckning Detaljer	Bilder
Hjällpverktyg [15000155]	Verktyg für att lossa plastdeler
Skruvmejsel torx T20 med borrhål [00340764]	100 mm, für skruvar med saker-hetsstift
Momentnyckel [15000441]	Momentnyckel 20 - 100 Nm
Spårskruvmejsel [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, skyddisolering 1000 V AC
Spårskruvmejsel [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, skyddisolering 1000 V AC
Spetstång, böjd [00341269]	Längd 200 mm
Sidavbitare [00342182]	Längd: 200 mm

Beteckning Detaljer Bilder
Kombinationsnyckel [00340811]	Skiftnyckelstorlek 10°mm, M6
Combination w-rech [00340814]	Skiftnyckelstorlek 13°mm, M8
Kombinationsnyckel [00340817]	Skiftnyckelstorlek 17 mm, M10
Kombinationsnyckel [15000459]	Skiftnyckelstorlek 16°mm, M10

Reparation

4.1 Byta sockelhölje

Förutsätting:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

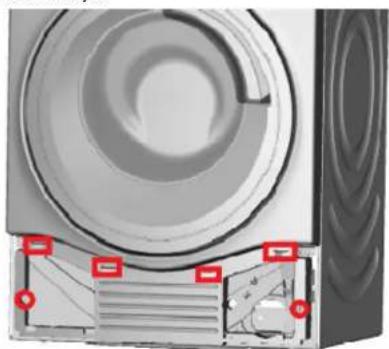

4.1.1 Ta bort sockelholje

1. Ta bort utloppsslangen.
2. Ta bort utloppshojet.
3. Ta bort sockelholjet.

1. Clipsa loss slangen.
2. Ta bort skruvarna.
3. Lossa fastelementet.
4. Ta bort sockelholjet.

4.1.2 Montera sockelholje

Montera i omvand ordning.

Reparation

4.2 Byta frontpanel

Förutsätting:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagits bort.
Kontrollpanelen har tagits bort.
Luckan har tagits bort.
Luckans tätning har tagits bort.
Sockelholjet har tagits bort. 249

4.2.1 Ta bort frontpanel

A ForsIKTIG!

Vassa holjeskanter!

Skarskador Anvand skyddshandskar.

1.

A FORSIKTIGT!

sersonskador pa grund av fallande delar. Sakra componenter sa att de inte falter ner.

OBS!

Materiella skador pa andra delar av maskinen ell er i kundens hem, tex. vid botten.

Ta bort skruvarna i ordningen (1-2-3-4).

1. Ta bort frontpanelen.

4.2.2 Montera frontpanel

Montera i omvand ordning.

Reparation

4.3 Byta lucka

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

4.3.1 Ta bort lucka

1. Ta bort de tvä skruvarna (1).
2. Lossa fastelementen med en sparskruvmejsel (2).

4.3.2 Montera lucka

Montera i omvand ordning.

Reparation

4.4 Byta luckans tätning

A FORSIKTIGT!

Vassa holjeskanter!

Skarskador

Anvand skyddshandskar.

FORSIKTIGT!

Personskador pà grund av fallande delar.

Sakra komponente sa att de inte faller ner.

OBS!

Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.

vidbotten

Sakra komponenter sa att de inte faller ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsfacket har tagits bort.
Luckan har tagits bort.
Sockelhöljet borttaget. 249

4.4.1 Ta bort luckans tätning

1.

FORSIKTIGT!

Risik for fallande delar pa grund av lossade skruvar!

Personskador pā grund ay fallande delar.

Sakra komponenter sa att de inte faller ner.

OBSI

Risik for fallande delar pa grund av lossade skruvar!

Materiella skador pa andra delar av maskinen ell er i kundens hem,

Sakra komponenter sa att de inte faller ner.

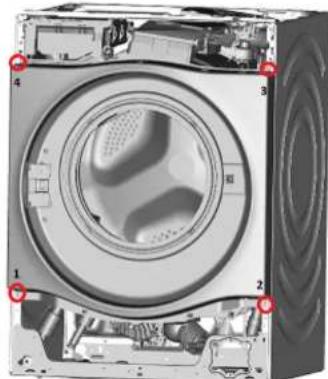

Ta bort skruvarna i ordningen (1-2-3-4).

1. Lossa skruvarna pa maskinens baksida.
2. Ta bort arbeitsbängen.
3. Lossa kontrollpanelens festelement langst upp och pa hoger sida.
4. Ta bort kontrollpanelen
5. Ta bort trummans lamphallare upptill.
6. Lossa skruvarna till fordelahrholjet.

8.

OBS!

Risk for att ytan skadas!

Maskinens yta kan repas om fel verktyg anvands.

Anvandbara plastverktyg for att byta ut spannringen.

Ta bortspanringen fran packningen med ett plastverktyg

1. Lossa luckans tätning fran frontpanelen.
2. Lossa kabelkontakten fran luckans las.
3. Ta bort frontpanelen.

Reparation

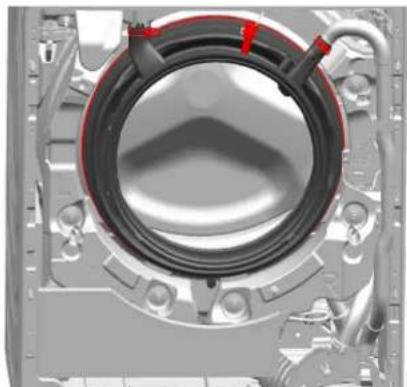

1. Ta bort alla slangkopplingar.

1. Ta bort luckans tätning.

4.4.2 Montera luckans tätning

Montera i omvand ordning.

Reparation

4.5 Byta luckans gängjärn

FORSIKTIGT!

Oppna gangsjarnsdelen!

Risk for att fingrar krossas/fastnar
- Stickinte in händerna i gangjärnsdelen.
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsf Jacket har tagits bort.
Luckan har tagits bort.
Luckans tätning har tagits bort.
Sockelhöljet borttaget.249
Frontpanelen har tagits bort.

4.5.1 Ta bort luckans gängjärn

1. Ta bort de tvá skruvama.
2. Ta bort luckans gangjarn.

4.5.2 Montera luckans gangjärn

Montera i omvand ordning.
