Serie 4 WNA13400IT - Mosógép BOSCH - Ingyenes használati útmutató

Termék típusa	Mosó-szárítógép
Márka	Bosch
Modell	Serie 4 WNA13400IT
Mosási kapacitás	9 kg
Szárítási kapacitás	6 kg
Max. centrifugálási sebesség	1400 ford/perc
Méretek (M x Sz x Mé)	84,5 x 60 x 64,2 cm
Nettó tömeg	80 kg
Tápellátás	220-240 V ~ 50 Hz
Energiaosztály	A
Zajszint (mosás/centrifuga/szárítás)	52 / 74 / 62 dB(A)
Éves vízfogyasztás	10 500 L
Fő funkciók	Speed Perfect, Eco, Pamut, Szintetikus, Kímélő, Hideg mosás, Késleltetett indítás, Időzített szárítás
Biztonság	Gyermekbiztonság, automatikus leállás, habzásérzékelés, szivárgásgátló rendszer
Karbantartás és tisztítás	Szűrő tisztítása, adagolófiók tisztítása, ajtótömítés tisztítása
Alkatrészek és javíthatóság	Ajtótömítés, csuklópánt, előlap, alapfedél, szíj, fűtőellenállás
Általános információk	A használati utasítás letölthető a notice-facile.com oldalról

Gyakran ismételt kérdések - Serie 4 WNA13400IT BOSCH

Hogyan távolítsuk el a szállítási csavarokat?

Távolítsa el a szállítási csavarokat a használati utasításban jelzett 1-2-3-4 sorrendben. Tartsa meg őket későbbi költözéshez.

Mit tegyek, ha a mosógép nem kapcsol be?

Ellenőrizze a hálózati csatlakozót és a biztosítékot. Győződjön meg arról, hogy az ajtó megfelelően zárva van. Ha a probléma továbbra is fennáll, olvassa el a használati utasítást, vagy lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan tisztítsam a leeresztő szűrőt?

Húzza ki a készüléket. Nyissa ki a leeresztő fedelét, csavarja ki a szűrőt és távolítsa el a lerakódásokat. Helyezze vissza és zárja le.

Mit jelent az E:30 hibakód?

Az E:30 kód leeresztési problémát jelez. Ellenőrizze, hogy a szűrő nincs-e eltömődve és a leeresztő tömlő nincs-e megtörve.

Hogyan cseréljem ki az ajtótömítést?

Távolítsa el az ajtót és a kezelőpanelt. Kattintsa ki a szorítógyűrűt egy műanyag szerszámmal, majd csatlakoztassa le a tömlőket. Szerelje fel az új tömítést fordított sorrendben.

A gép erősen vibrál centrifugálás közben, mit tegyek?

Győződjön meg arról, hogy a szállítási csavarokat eltávolították. Ellenőrizze, hogy a készülék vízszintesen áll és a padló stabil.

Hogyan használjam a szárítást?

Válassza a Szárítás programot vagy egy kombinált programot. Állítsa be a szárítási időt, vagy használja az Automatikus szárítás funkciót a kívánt száradási fok szerint.

Kinyithatom az ajtót egy ciklus alatt?

Az ajtó biztonsági okokból zárva van a ciklus alatt. Várja meg a program végét, vagy használja a szünet funkciót, ha elérhető.

Hogyan vízkőtelenítsem a mosógépet?

Használjon speciális mosógép vízkőtelenítőt. Indítson egy üres ciklust 90°C-on a termékkel. Ismételje meg szükség esetén.

Hol találom az alkatrészeket?

Az eredeti Bosch alkatrészek a hivatalos viszonteladóknál és a Bosch weboldalán kaphatók. Használja a használati utasításban megadott hivatkozást.

HASZNÁLATI ÚTMUTATÓ Serie 4 WNA13400IT BOSCH

4.4.1 Vyjutif teshnei dvirek 32
4.4.2 Montáz tésnéní dvírek 33

4.5 Vymena zavesu dvirek 34

4.5.1 Odstraneni zavesu dvirek 34
4.5.2 Montaz zavesu dvirek 34

O tomto dokumentu

1.1 Dulezite informace

1.1.1 Ucel

TytoPokynykopravpomahajspotbrebiti privlastnoruciopravspotbrebiu v souladus platnymipredispysokodesignu (platnymi k 03/2021).

Zajistetejednotivésoucasti préd pédem.

Požadavek:

1. Odstrante tésnéni dvifek.

4.4.2 Montáz tésnéi dvírek

Montaz proved v opacnem sleu.

Oprava

4.5 Vymena zavesu dvirek

A POZOR

Otevete prostor se zavesy!

Rozdrceni prstu / zachyceni

Javitasi utmutató - Mosó-szárítogép

1 A Dokumentummal kapcsolatos informaciok. 124

1.1 Fontos tudnivalok 124

1.1.1 Cel 124

1.2 Szimbólummagyarázat 124

1.2.1 Veszélyességi szintek 124
1.2.2 Veszelyt jelz szimbolumok 124
1.2.3 A figyelmeztetesek felepitese 125
1.2.4 Altalanos szimbólumok 125

Biztonsag 126

2.1 AltalanosBiztonsagiutasItasok 126

2.1.1 Osszes haztartasi keszulek 126

Szerszamok es segedanyagok. 127

Javitás. 128

4.1 A tartolab burkolatanak cserej 128

4.1.1 A tartolab burkolatanak eltavolitasa 128
4.1.2 A tartolab burkolatanak telepitese 128

4.2 Az elulso panel csereje 129

4.2.1 Az elulso panel eltavolitasa 129
4.2.2 Az elulso panel telepitese 129

4.3 Az ajto csereje 130

4.3.1 Az ajto eltavolitasa 130
4.3.2 Az ajto felhelyezese 130

4.4 A gumitòmités cseréje 131

4.5 Az ajtózsanér cseréje 133

4.5.1 Az ajtózsanér eltávolitasa. 133
4.5.2 Az ajtózsanér felhelyezése 133

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogaták a fogyasztó t a keszülekek othoni megjavitzában a körneyezzettudatos tervezésról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbóolum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem/ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jeIzO szimbolumok

1.2.3 A figyelmeztetesek felepitese

A jelen dokumentumban levo figyelmeztetesek szabvanyositott megjolenesuek es folépétésiek.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei. A veszely megelőzésére szolgálo intézkedesek és tiltasok.

Az alabbi péda egy olyan figyelmeztétest mutat be, amely az aram alatt levó alkateré-szek okozla aramutésre figyelmezt. Megemliti a veszely elkerulésere szolgálo intézkésted.


VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi altalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyú vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Biztonság

2.1 AltalanosBiztonsagiutasfasok

2.1.1 Osszes háztartásikészülék

Áramútes veszélye áram alatt levő alkatrészek miatt!

Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkzezdene elott legalabbb 60 masodpercevalaissa le a keszulkeket az elektromahlhozatrlo.
A javitas utan végetessen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.

Éles peremek miatt fennaló sérulésveszély!

Viseljen védokesztuyt.

Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt

Viseljen vedocipot.
Biztositsa leeses elln a nehez alkatreszeket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.

Sérulhet a keszülék biztonsága / mukódése!

Elektrosztatikailag érzekeny alkatreszek (ESD-k) károsodásanak veszelye!

Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Segédeszköz [15000155]	Müanyag alkatrészek meglazí-tására szolgáló szerszám
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs [15000441]	Nyomatékkulcs 20-100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszűcsörő fóg,hajlott kialakltás[00341269]	Hossz: 200 mm
Oldalcsipő fóg[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelöles Részletek	Képek
Combination wrench [00340814]	Mérét 13°mm, M8
Csillag-Villäskulcs [00340817]	Mérét 17 mm, M10
Csillag-Villäskulcs [15000459]	Mérét 16°mm, M10

Javitás

4.1 A tartolab burkolatanak csereje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.

4.1.1 A tartolab burkolatanak eltavolitasa

1. Tavolitsa el a vizleeresztó csövet.
2. Tavolitsa el a vizlerereszt burkolatat.
3. Távolítsa el a tartólab burkolatát.

1. Pattintsa ka tomlot.
2. Távolitsa el a csavarokat.
3. Lazitsa meg a rogzitoelemet.
4. Távolitsa el a tartolab burkolatát.

4.1.2 A tartolab burkolatanak telepitese

Az elhelyezest forditott sorrendben végezze.

Javitás

4.2 Az elulso panel cserexe

Kovetelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellatásrol.
Eltavolitotta a mososzer-adagolot.
A gezérlopanelt elátvolitották.
Eltavolitotta az ajtó.
A gumitomitest elavolitottak.
A tartolab burkolatat eltavolitottak.→128

4.2.1 Az elülso panel eltavolitasa

VIGYAZAT

Éles burkolatszelek!

Vagasi serulsek

Viseljen vedokesztyut.

1.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeso alkatreszek miatti serulés
Bbizositsa az alkatreszt leeses elln.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk többi részeinek vagy az ügyl falasának (pl. padlo) karo-sóda;

Biztositsa az alkatreszt leeses elln.

Távolitsa el a csavarokat az alábbi sorrendben (1-2-3-4).

1. Távolítsa el az elülsö panelt.

4.2.2 Az elulso panel telepitese

Az elhelyezest forditott sorrendben végezze.

Javitás

4.3 Az ajtó cseréje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.

4.3.1 Az ajto eltavolitasa

1. Távolitson el két csavart (1).
2. Rses csavarhuzoval nyissa ki a rogzittoelemeket (2).

4.3.2 Az ajto felhelyezese

Az elhelyezest forditott sorrendben végezze.

Javitás

4.4 A gumitömités csereje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasrol.
A készüléket leválasztotta a vizellátársól.
Eltavolitotta a mososzer-adagolot.
Eltavolitotta az ajtó.
A tartolab burkolatat eltavolitottak. 128

4.4.1 A gumitòmités eltávolítasa

1

VIGYAZAT

Leeso alkatreszek veszelye a kioldott csavarok miatt!

Leos alkatreszki miatti sereles. Bitzosftsa az alkatreszt leses elln

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülék többi részeinek vagy az ügyfél lakasanak (pl. pladó) károsodása.

Biztositsa az alkatreszt leeses elln.

Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4).

1. Lazitsa meg a keszülk hatso részén levoccsavarokat.
2. Távolitsa el a felsó burkolatot.
3. Lazitsa meg a vezerlopanel rozgiztoelemeit a keszulek tetejen es a jobb oldalan.
4. Tavolitsa el vezerlöpanelt.
5. Tavoltsa el a belso dobvilagitas tartojat fent.
6. Lazitsa meg a mososzer-adagolo hazanak csavarjait.

8.

FIGYELEM!

Sérûlt felület kockázata!

A helytten szerszámok hasznaiatalval megkarcolhataj a keszülék fe-lületet.

A festiztgyurit ealvolltasahoz kizarolag muyanag szerszamokat hasznajl.

Tavolitsa el a fesztogyurut a tomittesból egy muanyag szerszàmmal.

1. Vegye ki a tomitest az elulso panelboi.
2. Vegye ki a kabelcsatlakozot az ajtózárból.
3. Tavolitsa el az elulso panelt.

Javitás

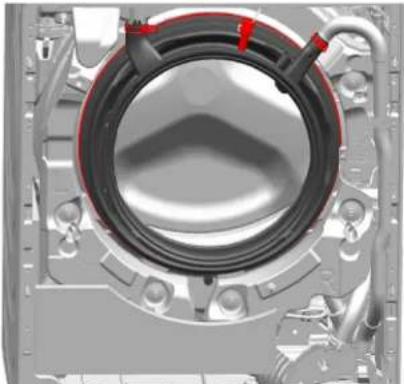

1. Szüntesse meg a tomlcsatlakozásokat.

1. Távolítsa el a guminítomísté.

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.5 Az ajtózsanér cseréje

VIGYAZAT

Nyitott zsané!

Ujak zúzódása/beszorulása
Ne nyuljon be a nyitott zsanerba.
Viseljen vedokesztyut

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
Eltávolította a mosószer-adagolót.
Eltavolitotta az ajtó.
A gumitōmitést elṭavolitották.
A tartolab burkolatat elavolitottak. 128
Az elulso panell eltavolittak.

4.5.1 Az ajtózsanér eltávolitása

1. Távolítson el két csavart.
2. Távolitsa el az ajtószanér.

4.5.2 Az ajtózsanér felhelyezese

Az elhelyezest forditott sorrendben végEZze.
