Producttype	Was-droogcombinatie
Merk	Bosch
Model	Serie 4 WNA13400IT
Wascapaciteit	9 kg
Droogcapaciteit	6 kg
Max. centrifugetsnelheid	1400 t/min
Afmetingen (H x B x D)	84,5 x 60 x 64,2 cm
Netto gewicht	80 kg
Voeding	220-240 V ~ 50 Hz
Energieklasse	A
Geluidsniveau (wassen/centrifugeren/drogen)	52 / 74 / 62 dB(A)
Jaarlijks waterverbruik	10 500 L
Belangrijkste functies	Speed Perfect, Eco, Katoen, Synthetisch, Fijnwas, Koud wassen, Uitgestelde start, Tijdgestuurd drogen
Veiligheid	Kinderslot, Automatische uitschakeling, Schuimdetectie, Anti-leksysteem
Onderhoud en reiniging	Filter reinigen, Productlade reinigen, Deurrubber reinigen
Reserveonderdelen en repareerbaarheid	Deurrubber, Scharnier, Voorpaneel, Bodemplaat, Riem, Verwarmingselement
Algemene informatie	Gebruiksaanwijzing te downloaden van notice-facile.com

Veelgestelde vragen - Serie 4 WNA13400IT BOSCH

Hoe verwijder ik de transportbouten?

Verwijder de transportbouten in de volgorde 1-2-3-4 zoals aangegeven in de handleiding. Bewaar ze voor een toekomstige verhuizing.

Wat moet ik doen als de wasmachine niet aangaat?

Controleer het stopcontact en de zekering. Zorg ervoor dat de deur goed gesloten is. Als het probleem aanhoudt, raadpleeg dan de handleiding of neem contact op met de klantenservice.

Hoe reinig ik het afvoerfilter?

Haal de stekker uit het stopcontact. Open het afdekklepje van de afvoer, schroef het filter los en verwijder de aanslag. Plaats het terug en sluit het.

Wat betekent de foutcode E:30?

Foutcode E:30 duidt op een afvoerprobleem. Controleer of het filter niet verstopt is en of de afvoerslang niet geknikt is.

Hoe vervang ik het deurrubber?

Verwijder de deur en het bedieningspaneel. Maak de bevestigingsklem los met een plastic gereedschap en koppel de slangen los. Monteer het nieuwe rubber in omgekeerde volgorde.

De machine trilt veel tijdens het centrifugeren, wat moet ik doen?

Zorg ervoor dat de transportbouten zijn verwijderd. Controleer of het apparaat waterpas staat en de vloer stabiel is.

Hoe gebruik ik het drogen?

Selecteer het droogprogramma of een gecombineerd programma. Stel de droogtijd in of gebruik de automatische droogfunctie, afhankelijk van de gewenste drooggraad.

Kan ik de deur openen tijdens een cyclus?

De deur is om veiligheidsredenen vergrendeld tijdens de cyclus. Wacht tot het programma klaar is of gebruik de pauzefunctie als die beschikbaar is.

Hoe ontkalk ik de wasmachine?

Gebruik een speciale ontkalker voor wasmachines. Start een leeg wasprogramma op 90°C met het product. Herhaal indien nodig.

Waar vind ik reserveonderdelen?

Originele Bosch reserveonderdelen zijn verkrijgbaar bij erkende dealers en op de Bosch-website. Gebruik het referentienummer dat in de handleiding staat.

GEBRUIKSAANWIJZING Serie 4 WNA13400IT BOSCH

Reparatie informatatie - Was-/droogautomaat

1.1 Belangrijke informatie 47

1.1.1 Doel 47

1.2 Verklaring van symbolen 47

1.2.1 Gevarenniveauaus 47
1.2.2 Gevarensymbolen 47
1.2.3 Structuur van de waarschuwingen 48
1.2.4 Algemene symbolen 48

Veiligheid 49

2.1 Algemene veiligheidsinstructies 49

2.1.1 Alle huishoudelijke apparaten 49

Gereedschappen en hulpmiddelen 50

Reparatie 51

4.1 Sokkelklep verrangen 51

4.1.1 Sokkeldlep verwijderen 51
4.1.2 Sokkelklep monteren 51

4.2 Frontpanelervangen 52

4.2.1 Frontpaneel verwijderen 52
4.2.2 Frontpaneel monteren 52

4.3 Deur verwangen 53

4.3.1 Deur verwijderen 53
4.3.2 Deur monteren 53

4.4 Deurafdichting verrangen 54

4.4.1 Deurafdichting verwijderen 54
4.4.2 Deurafdichting monteren 55

4.5 Deurscharnier verrangen 56

4.5.1 Deurscharnier verwijderen 56
4.5.2 Deurscharnier monteren 56

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordering inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschuwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geegt de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

GEVAAR

Soort gevaar en bron van het gevaar!

Mogelijkke gevolgen van het negeren van het gevaar / de waarschuwing

Maatregelen en verboden om het gevaar te voorkomen.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen worden gewaarschuwd. De maatregel om het gee vaar te vermiinden wordt vermeld.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde

len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties be

gint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start|Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ vsten-ster (in het display van het apparatusat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijkke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparations aan elektrische componenten konnen tot een elektrische schok leiden!
  Koppel het apparaat minstens 60 seconden los het stroomnet voordat u met de werkzaamheden begint.
  Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecifieke regelinge uitvoeren.

Gevaar voor letsel aan scherpe randen!

Draag veiligheidshandschoenen.

Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

Draag veiligheidsschoenen.
- Beveilig zware componenten gegen vallen.
Steeke gen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werkking van het apparaat!

Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!
Raak de modules met inbegrip van de aansluitingen en geleiderbanen Niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torr T20 schroe- vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentseutel [15000441]	Momentseutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lengte 200 mm
Zijsnijtlang [00342182]	Lengte: 200 mm

Benaming Details	Afbeeldingen
Ring-steeksleutel [00340811]	Maat 10°mm, M6
Combination wrench [00340814]	Maat 13°mm, M8
Ring-steeksleutel [00340817]	Maat 17 mm, M10
Ring-steeksleutel [15000459]	Maat 16°mm, M10

Reparatie

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.

4.1.1 Sokkelklep verwijden

1. Verwijder de afvoerslang.
2. Verwijder de afvoerafdekking.
3. Verwijder de sukkelklep.

1. Haal de slang los.
2. Verwijder schroeven.
3. Maak vergrendelement los.
4. Verwijder de sukkelklep.

4.1.2 Sokkelkple monteren

Monteer in omgeekerde volgorde.

Reparatie

4.2 Frontpaneel verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Wasmiddellade is verwijderd.
Bedieningspaneel is verwijderd.
Deur is verwijderd.
Deurafdichting is verwijderd
Sokkelp is verwijderd.→51

4.2.1 Frontpanel verwijderen

VAOORZICHTIG

Scherpe randen aan de behuizing!

Snijletsel

Draag veiligheidshandschoenen.

1.

VAOORZICHITIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

etsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gezolg van losgeraatke schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bijvoorbeeld aan de voer.

Verwijder de schroeven in de volgende volgorde (1-2-3-4).

1. Verwijder het frontpaneel.

4.2.2 Frontpanel monteren

Monteer in omgekeerde volgorde.

Reparatie

4.3 Deur cervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.3.1 Deur verwijdenden

1. Verwijder de twee schroeven (1).
2. Maak vergrendelementen los met de sleufschroevendraar (2).

4.3.2 Deur monteren

Monteer in omgekeerde volgorde.

Reparatie

4.4 Deurafdichting verrangen

VOORZICHTG

Scherpe randen aan de behuizing!
Snijletsel

Draag veiligheidshandschoenen.

VOORZICHTIG

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klantTHIS bij-. Voorbeerd aan de vloer.
Beveilig component gegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.

Apparaat wordt van de watervoorzieinig afgehaald.
Wasmiddellade is verwijderd.
Deur is verwijderd.
Sokkelklep verwijderd.51

4.4.1 Deurafdichting verwijderen

1.

VAORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderden.
Beveilig component gegen vallen.

LET OPI!

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!
Schade aan andere onderdelen van het apparaat of bij de klant thus
bijvoorbeeld aan de vloer.
Beveilig component gegen vallen.

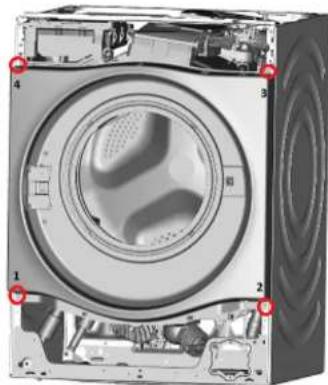

Verwijder de schroeven in de volgende volgorde (1-2-3-4).

1. Draai de schroeven aan de achterkant van het apparaat los.
2. Verwijder het werkblad.

3. Maak vergrendelelementen van het bedieningspaneel bovenaan en aan de rechterkant los.

4. Verwijder het bedieningspaneel.

5. Verwijder de houder van de trommelverlichting bovenaan.
6. Draai de schroeven in de behuizing van de wasmiddellade los.

Reparatie

8.

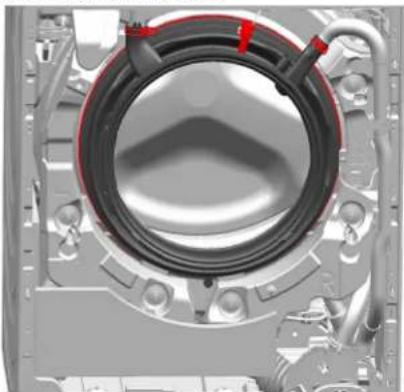

LET OPI!

Gevaar voor beschadigd oppervlak! Het apparaatopppervlak kan krassen oplopen als verkeerde gereedschappen worden gezrukt.

• Gebruik uitsuietend kunststof gereedschappen om de spanninge te vervangen.

Haal de spanning met een kunststof gereedschap van de afdichting af.

1. Haal de deurafdichting los van het frontpaneel.
2. Haal de kabelstekker los van het deurslot.
3. Verwijder het frontpaneel.
4. Maak alle slangverbindingen los.

1. Verwijder de deurafdichting.

4.4.2 Deurafdichting monteren

Monteer in omgeekerde volgorde.

Reparatie

4.5 Deurscharnier cervangen

VAOORZICHTIG

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers
Steek uw vingers Niet in het scharniergededeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Wasmiddellade is vengwiderd.
Deur is verwijderd.
Deurafdichting is verwijderd.
Sokkeltklep verwijderd.→51
Frontpaneel is verwijderd.

4.5.1 Deurscharnier verwijderen

1. Verwijder de twee schroeven.
2. Verwijder het deurscharmier.

4.5.2 Deurscharnier monteren

Monteer in omgekeerde volgorde.

Repair hints - Washer dryer

4.3 Replacing door 64

4.3.1 Removing door 64
4.3.2 Installing door 64

4.4.1 Removing door seal 65
4.4.2 Installing door seal 66

4.5 Replacing door hinge 67

4.5.1 Removing door hinge 67
4.5.2 Installing door hinge 67

4.3.2 Installing door

4.4.2 Installing door seal

4.5 Replacing door hinge

Prerequisite:

4.5.1 Removing door hinge

4.5.2 Installing door hinge

Purtaj manusi de protectie.

Pericol de zdrobire in timpul lucarrior de reparatie, intreitrinene, depanare si service, din cauza componentel grele si mobile

Purtati incaltaminte de protectie.
Fixati componentele grele impotrivacaderi.
- Nu vā sprijiniti cu pārti ale corpului de componenteile mobile.

Purtati manusi de protectie

1.

A ATENTIONARE

Purtati manusi de protectie.

ATENTIONARE
