Serie 4 WNA13400IT - Vaskemaskin BOSCH - Gratis bruksanvisning og manual

Produkttype	Vaskemaskin med tørking
Merke	Bosch
Modell	Serie 4 WNA13400IT
Vaskekapasitet	9 kg
Tørkekapasitet	6 kg
Maks. sentrifugehastighet	1400 o/min
Mål (H x B x D)	84,5 x 60 x 64,2 cm
Nettovekt	80 kg
Strømforsyning	220-240 V ~ 50 Hz
Energiklasse	A
Støynivå (vask/sentrifugering/tørking)	52 / 74 / 62 dB(A)
Årlig vannforbruk	10 500 L
Hovedfunksjoner	Speed Perfect, Eco, Bomull, Syntetisk, Fintøy, Kaldvask, Utsatt start, Tidsstyrt tørking
Sikkerhet	Barnesikring, automatisk stopp, skumdeteksjon, Anti-lekkasjesystem
Vedlikehold og rengjøring	Rengjøring av filter, rengjøring av vaskemiddelskuff, rengjøring av dørpakning
Reservedeler og reparerbarhet	Dørpakning, hengsel, frontpanel, bunndeksel, drivreim, varmeelement
Generell informasjon	Bruksanvisning kan lastes ned på notice-facile.com

Ofte stilte spørsmål - Serie 4 WNA13400IT BOSCH

Hvordan fjerner jeg transportskruene?

Fjern transportskruene i rekkefølgen 1-2-3-4 som vist i bruksanvisningen. Ta vare på dem til fremtidig flytting.

Hva gjør jeg hvis vaskemaskinen ikke slår seg på?

Sjekk strømuttaket og sikringen. Forsikre deg om at døren er ordentlig lukket. Hvis problemet vedvarer, se bruksanvisningen eller kontakt kundeservice.

Hvordan rengjør jeg avløpsfilteret?

Koble apparatet fra strømmen. Åpne avløpsluken, skru av filteret og fjern avleiringene. Sett det tilbake og lukk.

Hva betyr feilkode E:30?

Feilkode E:30 indikerer et avløpsproblem. Kontroller at filteret ikke er tett og at avløpsslangen ikke er bøyd.

Hvordan bytter jeg dørpakningen?

Fjern døren og betjeningspanelet. Løsne klemringen med et plastverktøy, og koble fra slangene. Monter den nye pakningen i motsatt rekkefølge.

Maskinen vibrerer mye under sentrifugering, hva gjør jeg?

Forsikre deg om at transportskruene er fjernet. Kontroller at apparatet står i vater og at gulvet er stabilt.

Hvordan bruker jeg tørkefunksjonen?

Velg programmet Tørking eller et kombinert program. Still inn tørketiden eller bruk automatisk tørking etter ønsket tørkegrad.

Kan jeg åpne døren under et program?

Døren er låst under programmet av sikkerhetsgrunner. Vent til programmet er ferdig eller bruk pausefunksjonen hvis tilgjengelig.

Hvordan avkalker jeg vaskemaskinen?

Bruk et spesielt avkalkingsmiddel for vaskemaskiner. Kjør et tomt program på 90°C med middelet. Gjenta om nødvendig.

Hvor finner jeg reservedeler?

Originale Bosch-reservedeler er tilgjengelige hos autoriserte forhandlere og på Bosch-nettstedet. Bruk referansen angitt i bruksanvisningen.

BRUKSANVISNING Serie 4 WNA13400IT BOSCH

Foranstaltninger og forbud for at forbindre faren.

Defelgende eksempler viser an advasder, der advarer mod elektrisk sted pga. spendsdingsefrende delie. Foranstaltingen til at undga faren er naevtn.

FARE

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejalfhjelpning og service pa grund af tunge og bevgelige komponenter

Brug sikkerhedssko.
Sorg for at sikre tunge komponenter mod at falde ned.
Stik kripsdele ind i bevagelige komponenter.

Fare for apparatets sikkerhed/funktion!

1. Fjern de to skruer.
2. Fjern dorhaengslet.

4.5.2 Montering af dorhengsel

4.1 Sokkelsepervangen

Voorwaarde:

Reparasjonstips - Vaske-/tørkemaskin

1.1 Viktig informasjon 168

1.1.1 Formal 168

1.2Forklaring av symboler 168

1.2.1 Farenivae 168
1.2.2 Faresymboler 168
1.2.3 Advarelenes struktur 169
1.2.4 Generelle symboler 169

Sikkerhet 170

2.1 Generelle sikkerhetsinstruktener 170

2.1.1 Allehusholdningsapparater 170

Verktoy og hjelpemidler 171

Reparasjon 172

4.2 Utskiftnig av frontpanel 173

4.2.1 Demontering av frontpanel 173
4.2.2 Montering av frontpanel 173

4.3 Utskiftning av dcr 174

4.5 Utskiftnig av dorhengsel 177

4.5.1 Demontering av dorhengsel 177
4.5.2 Montering av dorhengsel 177

Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formal

Disse tipsene om reparasjon skal hjelpe kunden til selv a kinne reparere apparater i samsvar med gjeldende regulering av 己 -ko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte resedeler skiftes, inklusive advarsler og risikoer.

Kontakt var kundeservice dersom du har sporsmal. Vi patar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Fareniväer

Advarslene som viser farenivá, bestár av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Farenivae

1.2.2 Faresymboler

Faresymboler er Symbolske fremstlinger som gir en indikasjon av hvilken type fare det dreier seg om.

Folgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarel mot elektrisk stot pa grunn av strmforende dele. Tiltaket for a unnga faren er angitt.

1.2.4 Generelle symboler

Folgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesielt tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnirger
	Identifizierung av en betingelse (hvis ...,)sá ...)
	Identifizierung av et resultat
[Start]Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruktjoner

2.1.1 Alle hushholdningsapparater

Fare for elektrisk støp på grunn av stromforende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan fere til elektrisk stot!
  Koble apparatuset fra strømnettet i minst 60 sekunder for arbeidet startes.
• Etter reparasjonen ma du sorge for at det utfores en sikkerhetstest iht. VDE 0701, dessi gildende forskritter i det respecive land.

Fare for personskade pa grunn av skarpe kanter!

Bruk vernehansker.

Fare for à knexe legemeldere under reparasjoner, vedlikehold, feilsoking og service par grunn av tunge og bevegelige componenter

Bruk vernesko.
Sikre tunge componenter for a hindre at de faller ned.
- Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

Bruk kun originale resveredeler.
Fare for skade pa deleer som er folsomme overfor elektrostatisk utlading (ESD)!
- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktoy og hjelpemidler

Betegnelse Detaljer	Bilder
Hjelpeverktøy [15000155]	Verklæy for á lysne plastdeler
Torx T20-skrutrek-ker med borehull [00340764]	100 mm, for skruer med splint
Momentørkkel [15000441]	Momentørkkel 20 - 100 Nm
Flat skrutrekker [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskytende isola-sjon 1000 V AC
Flat skrutrekker [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskytende isola-sjon 1000 V AC
Spisstang,vin-kelmønster [00341269]	Lengde 200 mm
Avbitertang [00342182]	Lengde: 200 mm

Betegnelse Detaljer Bilder
Fastørkkel [00340811]	Størrelse på fastørkkel 10°mm, M6
Combination wrench [00340814]	Størrelse på fastørkkel 13°mm, M8
Fastørkkel [00340817]	Størrelse på fastørkkel 17 mm, M10
Fastørkkel [15000459]	Størrelse på fastørkkel 16°mm, M10

Reparasjon

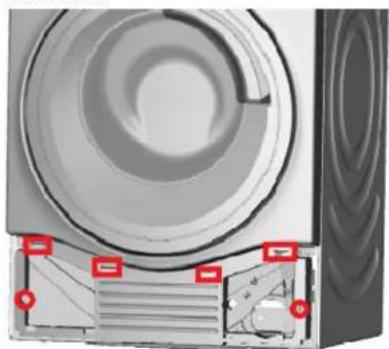

4.1 Utskiftning av sukkeldeksel

Forutsetning:

1. Demonter tommeslangen.
2. Ta av tommedeekslet.
3. Ta av sukkeldekslet.

1. Løsne slangen fra klipset.
2. Fjern skruene.
3. Løsne laselementet.
4. Ta av sukkeldekslet.

4.1.2 Montering av sukkeldeksel

4.2 Utskifting av frontpanel

Forutsetning:

4.2.1 Demontering av frontpanel

FORSIKTIG

Skarpe kanter pa hus!

Kuttskader

Bruk vernehansker.

1.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av Iosnede skruer!

Personskade pa grunn av fallende deler.

Sikre componenten sa den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned pa grunn av Iosnede skruer!

Skade pa andre deler pa apparatet ellr i kundens hjem, f.eks. gulv.

Sikre componenten sa den ikke kan falle ned.

4.2.2 Montering av frontpanel

4.3 Utskiftning av dør

Forutsetning:

4.3.1 Demontering av dor

1. Fjem to skruer (1).
2. Skift ut laselementene med sportrekker (2).

4.3.2 Montering av dor

4.4 Utskiftning av dorpakning

FORSIKTIG

Skarpe kanter på husl
Kuttskader

Bruk vernehansker.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av Iosnede skruer! Personskade pa grunn av fallende deler.

Sikre componenten sa den ikke kan falle ned.

Fare for at deler kan falle ned pa grunn av Iosnede skruer! Skade pa andre deler pa apparatet ell er kundens hjem.feks.

Sikre componenten sá den ikke kan falle ned.

Forutsetning:

Fare for at deler kan falle nede grun av lsesne du skruer! Personskade gn rung av fallende derer.

Sikre componenten sa den ikke kan falle ned.

Fare for at deleer kan falle ned pa grunn av lnsnede skruer! Skade p anre deler pa apparatet ell er kundens hjem, f.eks. gulv. Sikre komponenten sa den ilke kan falle ned.

1. Løsne skruene på baksiden av apparatet.
2. Ta av arbeidsplaten.
3. Løsne laselementene i instrumentpanelet øverst og pa høyre side.
4. Demonter instrumentpanelet.
5. Demonter trommellampeholderen pa toppen.

7.

OBS!

Fare for skader pa overflaten!

Apparatets overflate kan fä riper ved bruk av feil verktøy.

Bruk bare plastverktoy nár du skal skiffe ut strammeringen.

Fjern strammeringen fra pakningen med et plastverktoy.

1. Løsne dorpakningen fra frontpanelet.
2. Løsne kabelkontakten fra dørlasen.
3. Demonter frontpanelet.

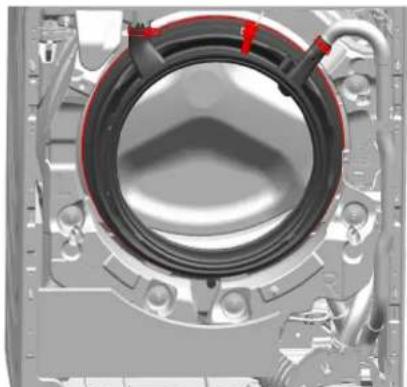

Reparasjon

1. Løsne alle slangekoblingene.

4.5 Utskiftning av dorhengsel

FORSIKTIG

Apent hengsleomradel

Fare for a knuse/sette fast fingre
- Ikke grip inn i hengsleomradyet.
Bruk vernehansker.

Forutsetning:

4.5.1 Demontering av dorhengsel

1. Fjern to skruer.
2. Demonter dorrhengslen.

4.5.2 Montering av dorhengsel

Monteres i motsattrekkefolge.
