Vrsta izdelka	Pralno-sušilni stroj
Znamka	Bosch
Model	Serija 4 WNA13400IT
Zmogljivost pranja	9 kg
Zmogljivost sušenja	6 kg
Največja hitrost ožemanja	1400 vrt/min
Mere (V x Š x G)	84,5 x 60 x 64,2 cm
Neto teža	80 kg
Napajanje	220-240 V ~ 50 Hz
Energetski razred	A
Raven hrupa (pranje/ožemanje/sušenje)	52 / 74 / 62 dB(A)
Letna poraba vode	10 500 L
Glavne funkcije	Speed Perfect, Eco, Bombaž, Sintetika, Občutljivo, Pranje na hladno, Odložen start, Časovno sušenje
Varnost	Otroška zaščita, samodejni izklop, zaznavanje pene, sistem proti puščanju
Vzdrževanje in čiščenje	Čiščenje filtra, čiščenje predala za detergent, čiščenje tesnila vrat
Nadomestni deli in popravljivost	Tesnilo vrat, tečaj, sprednja plošča, osnovni pokrov, jermen, grelec
Splošne informacije	Navodila za uporabo so na voljo za prenos na spletni strani notice-facile.com

Pogosto zastavljena vprašanja - Serie 4 WNA13400IT BOSCH

Kako odstraniti transportne vijake?

Odstranite transportne vijake v vrstnem redu 1-2-3-4, kot je navedeno v navodilih. Shranite jih za morebitno prihodnjo selitev.

Kaj storiti, če se pralni stroj ne vklopi?

Preverite električno vtičnico in varovalko. Prepričajte se, da so vrata pravilno zaprta. Če težava ne izgine, preverite navodila ali kontaktirajte servisno službo.

Kako očistiti filter odtoka?

Izvlecite aparat iz vtičnice. Odprite pokrov odtoka, odvijte filter in odstranite usedline. Ponovno namestite in zaprite.

Kaj pomeni koda napake E:30?

Koda E:30 pomeni težavo z odtokom. Preverite, ali filter ni zamašen in ali odvodna cev ni prepognjena.

Kako zamenjati tesnilo vrat?

Odstranite vrata in nadzorno ploščo. S plastičnim orodjem snemite objemko, nato odklopite cevi. Namestite novo tesnilo v obratnem vrstnem redu.

Stroj med ožemanjem močno vibrira, kaj storiti?

Prepričajte se, da so transportni vijaki odstranjeni. Preverite, ali je aparat poravnan in tla stabilna.

Kako uporabljati sušenje?

Izberite program Sušenje ali kombinirani program. Nastavite čas sušenja ali uporabite funkcijo Samodejno sušenje glede na želeno stopnjo sušenja.

Ali lahko med ciklom odprem vrata?

Vrata so med ciklom zaklenjena zaradi varnosti. Počakajte na konec programa ali uporabite funkcijo začasne zaustavitve, če je na voljo.

Kako odstraniti vodni kamen iz pralnega stroja?

Uporabite posebno sredstvo za odstranjevanje vodnega kamna za pralne stroje. Zaženite prazen cikel pri 90°C s sredstvom. Po potrebi ponovite.

Kje najti nadomestne dele?

Originalni nadomestni deli Bosch so na voljo pri pooblaščenih prodajalcih in na spletni strani Bosch. Uporabite referenco, navedeno v navodilih.

NAVODILA ZA UPORABO Serie 4 WNA13400IT BOSCH

Opasnost za sigurnost/rad uredajal

Koristite samo originale rezervne dijelove.
Opasnost od ostecenja elektrostaticki osjetljivih sastavnih rijelova (ESD)!
Nemojte dodirivati module,ukljuucujuci prikljucke i rute vodiča.

Alatipomagala

Oznaka Pojedinosti Slike
Pomoćni alat [15000155]	Alat za olpušanje plastičnih di-jelova	JUILL
Odvijač Torx T20 s provrtom [00340764]	100 mm, za vijke sa sigurnos-nim klinom	●
Moment ključ [15000441]	Moment ključ 20 - 100 Nm
Odvijač s utorom [00340854]	Nož 3,5 mm x 0,6 mm x 100 mm, zašitna izolacija 1000 V AC	●
Odvijač s utorom [00340855]	Nož 5,5 mm x 1,0 mm x 125 mm, zašitna izolacija 1000 V AC	●
Kljësta s iglenim nosom, kutni uzo-rak [00341269]	Duljina 200 mm	●
Kljësta za bočno rezanje [00342182]	Duljina: 200 mm	●

1.2.1 Urovne nebezpečenstva

4.1.1 OdstranjevanjePokrova podstavka 227
4.1.2 NamestitevPokrova podstavka 227

4.2 Zamenjava sprednje plošće 228

4.2.1 Odstranjevanje sprednje plošće 228
4.2.2 Namestitev sprednje plošće 228

4.3.1 Odstranjevante vrat 229
4.3.2 Namestitev vrat 229

4.4 Zamenjava tesnila vrat 230

4.4.1 Odstranjevanje tesnila vrat 230
4.4.2 Namestitev tesnila vrat 231

4.5Zamenjatecaja vrat 232

4.5.1 Odstranjevanje tecaja vrat 232
4.5.2 Namestitev tecaja vrat 232

V zvezi tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi električne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajućega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktur opozoril

Opozorila v tem Dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozjarja pred elektricn im udarom za radi delov pod napetostjo. Naveden je ukrep za preprecevanje nevarmosti.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedilò)
	Identifikacija povezave na video vadnico

• Napake zaradi popravil elektricih component lahko povzrocijo elektrici udar!
• Aparat izkljucite iz elektricnega omreza vsaj 60 sekund pred zaacetkom del
• Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpis, ki veljajo za posamezno državo.

Nevarnost poskodzaradi ostrih robov!

• Uporabljaje zašcitne rokavice.

Nevarnost zmeckanin med popravili, vzdrzevanjem, odpravljanem tezav ali servisom zaradi tezkih in premikajoch se component

• Uporablajte zašcitne Čevljne
  Tezke componente zavarujte pred padanjem.
  Delov telesa ne vystavljaite v premikajoce se componente.

Tveganje za varnost/delovanje aparata!

• Uporabljajte le originalne nadomestne dele.
  Tveganje poskodb elekrostaticno obcutljivih component (ESD)!
  Ne dotikajte se modulov, vklučno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov	JUILL
Izvjauč Torx T20 z izvirtno [00340764]	100 mm, za vijake z varmostnim zatičem	●●●
Momentni ključ [15000441]	Momentni ključ 20-100 Nm
Plošćati zvjauč [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zašćtna izolacija 1000 V AC	●●●●
Plošćati zvjauč [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zašćtna izolacija 1000 V AC	●●●●●
Iglicižaste klesće, za-krivljene [00341269]	Dolžina 200 mm	●●●●●
Klësće za boćno re-zanje [00342182]	Dolžina: 200 mm	●●●●●

Oznaka Podrobnosti Slike
Kombinirani ključ [00340811]	Velikost ključa 10°mm, M6
Combination wrench [00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ [00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ [15000459]	Velikost ključa 16°mm, M10

Popravilo

4.1 ZamenjavaPokrova podstavka

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.

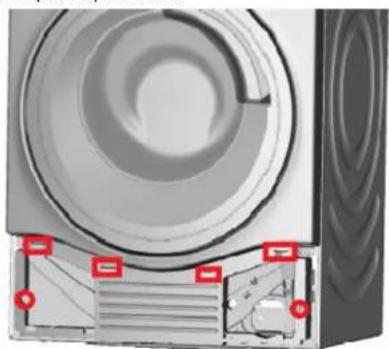

4.1.1 OdstranjevanjePokrova podstavka

1. Odstranite otočno cev.
2. OdstranitePokrov otdoka
3. OdstranitePokrov podstavyka

1. Odpnite cev.
2. Odstranite vijake.
3. Sprosite drzalni element.
4. OdstranitePokrov podstavka.

4.1.2 NamestitevPokrova podstavka

• Namestite v obrtnem vrstnem redu.

Popravilo

4.2 Zamenjava sprednje plošće

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.
Predalcek za detergent je bil odstranjen.
Ploścza zavence je bila odstranjena.
Vrata so bila odstranjena.
Tesnilo vrat je bilo odstranjeno.
Pokrov podstavka je bil odstranjen. 227

4.2.1 Odstranjevanje sprende plošće

PREVIDNO

Osti robovi ohisja!

Ureznine

Uporabljaite zašcitne rokavice.

1.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

oskodbe zaradi padajocih delov.
- Komponento zašcitite pred padcem.

POZOR

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
Komponento zaščitite pred padcem.

Odstranite vijake v naslednjem vrstnem redu (1-2-3-4).

1. Odstranite sprednjo plosco.

4.2.2 Nameitev sprednje plošće

• Namestite v obrtnem vrstnem redu.

Popravilo

4.3 Zamenjava vrat

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.

4.3.1 Odstranjevanje vrat

1. Odstranite dva vijaka (1).
2. Sprostite drzalne elemente s ploscatim izvijaem (2).

4.3.2 Namestitev vrat

• Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava tesnila vrat

Ostri robovi ohisjal

Ureznine

Uporablajte zašcitne rokavice.

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

• Komponento zašitite pred pacdem.

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

K部件 zaiclite pred padcem.

Zahteva:

Aparat je odklopjen iz omreznepapotsti.
Aparat je odklopljen iz vira vode.
Predalcek za detergent je bil odstranjen.
Vrata so bila odstranjena.
Pokrov podstavka je odstranjen. 227

4.4.1 Odstranjevanje tesnila vrat

1

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajocih delov.
- Komponento zašcitite pred padcem.

POZORI

Nevarnost padajocih delov zaradi zrahljanih vjakovl

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašcitite pred padcem.

Odstranite vijake v naslednjem vrstnem redu (1-2-3-4).

1. Sprosite vijake na hrbtni strani aparata.
2. Odstranite delovno povrsino.
3. Sprostitde drzalne elemente plose za vence na vrhu in na desni strani.
4. Odstranite plosco za vence.
5. Odstranite drzalo lucke bobna na vrhu.

8.

POZOR!

Tveganje poskodb povrsine!

Za zamenjavo obroca napenjalnika uporabljate le plasticna orodja.

S plasticim orodjem odstranite obroc napenjalnika s tesnila.

1. Sprostite tesnilo vrt s sprende plošće.
2. Sprostite prikrjucek kabla z varovala vrat.
3. Odstranite sprendno plosco.

Popravilo

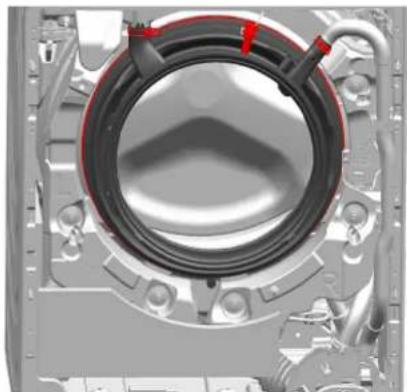

1. Sprostite vse priključke cevi.

1. Odstranite tesnilo vrat.

4.4.2 Namestitev tesnila vrat

• Namestite v obrtnem vrstnem redu.

2021-02-19_8001214500 Avtorske pravice BSH Hausgeräte GmbH Stran 231 od 265

Popravilo

4.5 Zamenjava tecaja vrat

PREVIDNO

Odprite obmoje tecajal

Zmeckanine/zagozdtiev prstov
Ne segajte v obmoce tecajev.
Uporablajte zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Aparat je odklopljen iz vira vode.
Predalcek za detergent je bil odstrjen.
Vrata so bila odstranjena.
Tesnilo vrat je bilo odstranjeno.
Pokrov podstavka je odstrjen.→227
Sprednja plošča je bila odstranjena.

4.5.1 Odstranjevanje tečaja vrat

1. Odstranite dva vijaka.
2. Odstranite tecaj vrat.

4.5.2 Namestitev tečaja vrat

• Namestite v obratem vrstnem redu.
