Serie 4 WNA13400IT - Skalbyklė BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Skalbimo džiovinimo mašina
Prekės ženklas	Bosch
Modelis	Serie 4 WNA13400IT
Skalbimo talpa	9 kg
Džiovinimo talpa	6 kg
Maks. išsukimo greitis	1400 aps./min
Matmenys (A x P x G)	84,5 x 60 x 64,2 cm
Neto svoris	80 kg
Maitinimas	220-240 V ~ 50 Hz
Energijos klasė	A
Triukšmo lygis (skalbimas/išsukimas/džiovinimas)	52 / 74 / 62 dB(A)
Metinis vandens suvartojimas	10 500 L
Pagrindinės funkcijos	Speed Perfect, Eco, Medvilnė, Sintetika, Švelnūs, Skalbimas šaltu vandeniu, Atidėtas paleidimas, Laikmatinis džiovinimas
Saugumas	Vaikų apsauga, automatinis išjungimas, putų aptikimas, apsaugos nuo nutekėjimo sistema
Priežiūra ir valymas	Filtro valymas, ploviklio dėklo valymas, durelių tarpiklio valymas
Atsarginės dalys ir taisomumas	Durų tarpiklis, vyris, priekinis skydelis, pagrindinis dangtelis, diržas, kaitinimo elementas
Bendra informacija	Naudojimo instrukciją galima atsisiųsti iš notice-facile.com

Dažnai užduodami klausimai - Serie 4 WNA13400IT BOSCH

Kaip pašalinti transportavimo varžtus?

Išimkite transportavimo varžtus pagal instrukcijoje nurodytą 1-2-3-4 tvarką. Išsaugokite juos būsimam kraustymuisi.

Ką daryti, jei skalbimo mašina neįsijungia?

Patikrinkite kištukinį lizdą ir saugiklį. Įsitikinkite, kad durelės yra uždarytos. Jei problema išlieka, peržiūrėkite instrukciją arba kreipkitės į techninės priežiūros tarnybą.

Kaip išvalyti išleidimo filtrą?

Išjunkite prietaisą. Atidarykite išleidimo dangtelį, atsukite filtrą ir pašalinkite nuosėdas. Įdėkite atgal ir uždarykite.

Ką reiškia klaidos kodas E:30?

Kodas E:30 rodo išleidimo problemą. Patikrinkite, ar filtras nėra užsikimšęs, o drenažo žarna nėra sulenkta.

Kaip pakeisti durų tarpiklį?

Nuimkite dureles ir valdymo skydelį. Plastikiniu įrankiu atsekite spaustuką, tada atjunkite žarnas. Sumontuokite naują tarpiklį atvirkštine tvarka.

Mašina labai vibruoja išsukimo metu, ką daryti?

Įsitikinkite, kad transportavimo varžtai buvo pašalinti. Patikrinkite, ar prietaisas yra lygiai pastatytas ir grindys stabilios.

Kaip naudoti džiovinimą?

Pasirinkite Džiovinimo programą arba kombinuotą programą. Nustatykite džiovinimo laiką arba naudokite automatinio džiovinimo funkciją pagal norimą džiovinimo laipsnį.

Ar galiu atidaryti dureles ciklo metu?

Durelės yra užrakintos ciklo metu saugumo sumetimais. Palaukite programos pabaigos arba naudokite laikino sustabdymo funkciją, jei yra.

Kaip nuvalyti nuo kalkių skalbimo mašiną?

Naudokite specialų skalbimo mašinų nukalkinimo produktą. Paleiskite tuščią ciklą 90°C temperatūroje su produktu. Jei reikia, pakartokite.

Kur rasti atsargines dalis?

Originalios Bosch atsarginės dalys yra prieinamos įgaliotuose prekiautojuose ir Bosch svetainėje. Naudokite instrukcijoje nurodytą nuorodą.

NAUDOJIMO INSTRUKCIJA Serie 4 WNA13400IT BOSCH

2.1 Bendrosios saugos instrukcijos 159
2.1.1 Visi buitiniaiprietaisai 159

Irankiairpagalbinespriemones. 160

Remontas. 161

4.1 Pagrindo dangcio keitimas 161

4.1.1 Pagrindo dangcio nuemimas 161
4.1.2 Pagrindo dangcio uzdejimas 161

4.2 Priekinio skydo keitimas 162

4.2.1 Priekinio skydo nuemimas 162
4.2.2 Priekinio skydo uzdejimas 162

4.3 Dureliu keitimas 163

4.3.1 Dureliu nuemimas 163
4.3.2 Dureliu uždéjimas 163

4.4 Dureliu sandariklio keitimas 164

4.4.1 Dureliu sandariklio nuemimas 164
4.4.2 Dureliu sandarklio uzdajimas 165

4.5 Dureliu vrio keitimas 166

4.5.1 Dureliu vryio nuemimas 166
4.5.2 Dureliu vryio uzdajimas 166

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kiptu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulioi r signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPÉJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rusi. Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspéjamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél sio dokumento

Pavojaus symbolism Reikşmè
	PavojusDSL karstu paviršu
	PavojusDSL stipraus magnetinio lauko
	PavojusDSL nejonizuojançiosios spindu- liuotès

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukuros

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apiie elektros smuqi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektrons smugio pavojus del daliu, kuriose yra itampa! Mirtis del elektron smugio

Pries pradéamiti remonta, ne maiziau kaip priès 60 sekundziutjunkite prieraisus nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam toke bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

2021-02-19_8001214500 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 158 is 265

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengta (prieta)	so ek-rane

Lentele 3: Bendrieji simbolaii

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektrros smug!
Pries pradedami dirbt, ne maziau kaip priess 60 sukundzit atjunkite prietaisa nu maillinimo.
- Po remonto pasistirpunkite, kad bujtu atliktas saugos bandymas pagal VDE 0701 arba sjyale galoianci reglementans.

Pavojus susiziesti j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim šalinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciniu daiu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini dali (ESD) pazeidimo rizikal
- Nelieskite moduliu, o taip pat ir ju jungciu bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas lissami	informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinéms dalims at-palaiduoti	###
-Torx T20° atsuktuvas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu	###
Dinamometrinis ve-ržiaraktis [15000441]	Dinamometrinis veržiaraktis 20-100 Nm
Atsuktuvas su ipjova [00340854]	Menté 3,5 mm x 0,6 mm x 100 mm, apsauginé izoliacija 1000 V AC	###
Atsuktuvas su ipjova [00340855]	Menté 5,5 mm x 1,0 mm x 125 mm, apsauginé izoliacija 1000 V AC	###
Adatinés replés, kampines [00341269]	Igis 200 mm	###
Šonu pjaunančios replés [00342182]	Igis: 200 mm	###

Paskyrimas Issami	informacija Vaizdal
Kombinuotas ve- ržiaraktis [00340811]	Rakto platis 10°mm, M6
Combination wren- ch [00340814]	Rakto platis 13°mm, M8
Kombinuotas ve- ržiaraktis [00340817]	Rakto platis 17 mm, M10
Kombinuotas ve- ržiaraktis [15000459]	Rakto platis 16°mm, M10

Remontas

4.1 Pagrindo dangéo keitimas

Reikalavimas.

Prietaias atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

4.1.1 Pagrindo dangcio nuemimas

1. Nuimkite isleidimo zarna.
2. Nuimkite isleidimo dangtj.
3. Nuimkite pagrindo dangtj.

1. Atkabinkite Žarna.
2. lssukite varztus.
3. Atpalaiduokite spreude
4. Nuimkite pagrindo dangtj.

4.1.2 Pagrindo dangcio uzdèjimas

Uzdekite atvirksia eilestvarka.

Remontas

4.2 Priekinio skydo keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicius.
Antjuoste nuimta.
Durelés nuimtos.
Dureliu sandariklis nuimtas.
Pagrindo dangtis nuimtas. 161

4.2.1 Priekinio skydo nuemimas

PERSPEJIMAS

Astrios korpuso briaunos!
Galima jsipjauli
Muvekite apsaugines pirstines.

1.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!
Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintos kitos prietaiso dalys arba kiento namai, pvz. grindys.

Apsaugokite konstrukcine dalj. kad ji nenukristu.

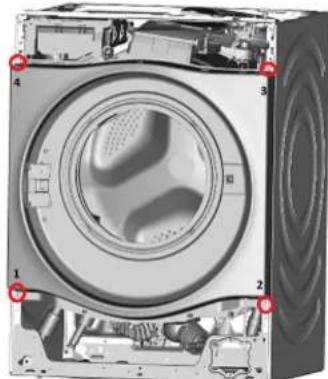

Nurodyta tvarka (1-2-3-4) išsukite varžlus.

1. Nuimkite priekinj skyda.

4.2.2 Priekinio skydo uzdéjimas

Uzddekite atvirksia eile tvarka.

Remontas

4.3 Durelii keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

4.3.1 Dureliu nuemimas

1. Issukite du varztus (1). 2. Ploksiuju atsuktuvu (2) atpalaiduokite spreudes.

4.3.2 Dureliu zdejimas

Uzdekite atvirksia eles tvarka.

Remontas

4.4 Dureliu sandariklio keitimas

PERSPEJIMAS

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

PERSPEJIMAS

Pavous, kad atpalaidavus varztus dalsynukris!

Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DEMESIO

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalys arba klienomamai, pvz., grindys.

Apsaugokite konstrukine dai, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicius.
Durelés nuimtos.
Pagrindo dangtis nuimtas.161

4.4.1 Dureliu sandariklio nuemimas

1.

PERSPEJIMAS

Pavojus, kad atpalaldavus varztus dalyns nukris!

Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

DÉMESIOI

Pavojus, kad atpalaldavus varztus dals nukris!

Gali būti sugadintos kitos prietaiso dalys arba cliente namai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

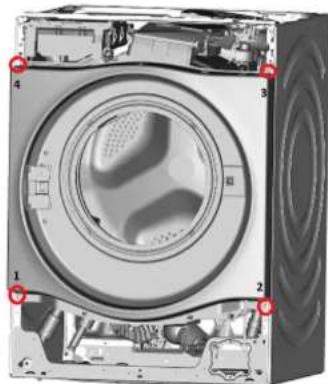

Nurodyta tvarka (1-2-3-4) išukite varžtus.

1. Atpalaiduokite varztus uzmpakalinneje prietaiso pusje.
2. Nuimkite stalviršj.
3. Atpalaiduokite antjuostes spraudes virsuje ir desineje pusede.
4. Nuimkite antjuoste.

5. Nuimkite virsu esantbugno apsvietimo laikiklj.

6. Atpalaiduokite dozatoriaus korpus varztus.

8.

DÉMESIO!

Pavojus sugadinti pavirsius!

audojant netinkamus jrankius galima subraizyi prietaiso pavrisu. Noredami pakeisti verziamajzieda, naudokite tik plastikinius jrankius.

Plastikini jrankiu nuimkite verziamaj ziieda nuo tarpines.

1. Atpalaiduokite dury sandariklj nuo priekinio skydo.
2. Atjunkite nuo dureliu uzraktok kabeliu jungtj.
3. Nuimkite priekinj skyda.

Remontas

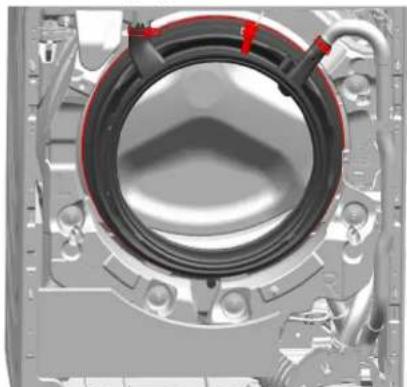

1. Aljunkite visas zańu jungtis.

1. Nui mkite dureliu sandariklj

4.4.2 Dureliu sandariklio użdéjimas

Uzdekite atvirksia eles tvarka.

Remontas

4.5 Dureliu vyrio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Islimas skalbiklio stalicus.
Durelés nuimtos.
Dureliy sandariklis nuimtas.
Pagrindo danglis nuimtas, 161
Priekinis skydas nuimtas.

4.5.1 Dureliy vriyo nuemimas

1. Issukite du varztus.
2. Nuimkite dureliy vyrj.

4.5.2 Dureliu vyrio uzdejimas

Uzdekite atvirksia eiles tvarka.
