Notice BOSCH WAU28S29IT - page 297
Pick your language and provide your email: we'll send you a specifically translated version.
Produkto tipasLaisvai pastatoma priekinio pakrovimo skalbimo mašina
ModelisWAU28S29IT
Prekės ženklasBosch
Skalbimo talpa8 kg
Maksimalus išgręžimo greitis1400 aps./min.
Matmenys (A × P × G)84,5 cm × 59,8 cm × 59,0 cm
Grynasis svorisMaždaug 76 kg
Elektros maitinimas220-240 V ~ 50 Hz, 10 A
Sunaudojama galia2300 W
Vandens slėgis1-10 barų
Pagrindinės funkcijosProgramos: medvilnė, sintetika, švelnūs, vilna, greitas 15 min, eko 40-60, prieš dėmes, marškiniai, sportiniai drabužiai, antklodės, skalavimas+gręžimas, nuleidimas
Galimos parinktysAtidėtas paleidimas, kintamas išgręžimo greitis, kintama temperatūra, papildomas skalavimas, SpeedPerfect, EcoPerfect
Skalbimo sistemaCentrifuginis būgnas su mentėmis
Būgno apšvietimasTaip (keičiamas LED)
VariklisBe šepetėlių (EcoSilence Drive)
Skalbimo triukšmo lygis50 dB(A)
Gręžimo triukšmo lygis77 dB(A)
Energijos klasėA+++ (pagal ES normą)
Metinis vandens suvartojimasMaždaug 10 200 L
Metinis energijos suvartojimasMaždaug 194 kWh
Priežiūra ir valymasReguliarus pūkų filtro, ploviklių dėklo, durų tarpiklio ir būgno valymas naudojant savaiminio valymo programą
SaugumasVaikų apsauga, apsauga nuo perpildymo, apsaugos nuo nuotėkio sistema (AquaStop), durų užrakto blokavimas
Atsarginės dalys ir remontasGalimos dalys: viršus, valdymo skydelis, ploviklių dėklas, rankena, durys, tarpiklis, durų uždarymo mechanizmas, būgno apšvietimas, siurblio dangtis, fasado panelė. Remontą gali atlikti naudotojas pagal instrukciją.

Dažnai užduodami klausimai - WAU28S29IT BOSCH

Kaip tinkamai sumontuoti mano Bosch WAU28S29IT skalbimo mašiną?
Pašalinkite visas pakuotes ir transportavimo varžtus (būgno fiksavimą). Vandens tiekimo žarną prijunkite prie čiaupo (slėgis 1-10 barų), o išleidimo žarną - prie kanalizacijos. Prijunkite prietaisą prie 220-240 V elektros lizdo. Naudodami gulsčiuką, subalansuokite prietaisą reguliuodami kojeles.
Ką daryti, jei skalbimo mašina neįsijungia?
Patikrinkite, ar lizdas tinkamai prijungtas ir ar neišmušė automatinio jungiklio. Įsitikinkite, kad durelės tvirtai uždarytos. Jei problema išlieka, susisiekite su Bosch aptarnavimo centru.
Kaip išvalyti pūkų filtrą?
Išjunkite prietaisą iš elektros tinklo ir atidarykite siurblio dangtelį apačioje dešinėje. Pasukite filtrą prieš laikrodžio rodyklę, išimkite jį ir išvalykite pūkus. Įstatykite filtrą atgal ir uždarykite dangtelį.
Kodėl vanduo neišleidžiamas?
Pirmiausia patikrinkite, ar išleidimo žarna nėra sulenkta ar užsikimšusi. Tada išvalykite siurblio filtrą (žr. ankstesnį klausimą). Jei problema išlieka, išleidimo žarna arba siurblys gali būti užsikimšęs arba sugedęs.
Kaip naudoti eko 40-60 programą?
Pasirinkite programą 'Eko 40-60', kad skalbtumėte normaliai nešvarius drabužius 40°C arba 60°C temperatūroje. Ši programa optimizuoja vandens ir energijos suvartojimą ir užtikrina gerą skalavimo rezultatą.
Ką reiškia rodomas klaidos kodas?
Žiūrėkite instrukciją dėl kodų reikšmių. Pavyzdžiui, E:30 rodo išleidimo problemą. Išvalykite filtrą ir patikrinkite žarną. Jei kodas išlieka, užsirašykite jį ir susisiekite su aptarnavimo centru.
Kaip pakeisti durų tarpiklį?
Išjunkite prietaisą. Nuimkite dureles, fasado panelę ir užveržimo spyną (naudodami plastikinius įrankius). Pakeiskite tarpiklį atlikdami išmontavimo veiksmus atvirkščia tvarka. Atsargiai dėl aštrių kraštų, mūvėkite pirštines.
Ar galima palikti skalbimo mašiną nuolat prijungtą prie elektros?
Taip, prietaisas yra skirtas būti prijungtas. Tačiau atjunkite jį valydami ar remontuodami. AquaStop funkcija apsaugo nuo nuotėkio net veikiant.
Koks yra didžiausias skalbinių kiekis?
Nominali talpa yra 8 kg medvilnės programoms. Neviršykite šios apkrovos, kad išvengtumėte priešlaikinio susidėvėjimo ir užtikrintumėte efektyvų skalbimą.
Kaip prižiūrėti būgną?
Naudokite programą 'Būgno valymas' arba ciklą 90°C temperatūroje su specialiu nukalkinimo plovikliu. Po kiekvieno skalbimo palikite dureles šiek tiek atvertas, kad išvengtumėte pelėsio.

Naudotojų klausimai apie WAU28S29IT BOSCH

0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.

Užduokite naują klausimą apie šį prietaisą

El. paštas lieka privatus: jis naudojamas tik tam, kad praneštų jums, jei kas nors atsako į jūsų klausimą.

Klausimų dar nėra. Būkite pirmas, kuris paklaus.

Atsisiųskite instrukciją savo Skalbyklė PDF formatu nemokamai! Raskite savo instrukciją WAU28S29IT - BOSCH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. WAU28S29IT prekės ženklo BOSCH.

NAUDOJIMO INSTRUKCIJA WAU28S29IT BOSCH

Informacija apie remontą - Skalbyklė

i Dél šio dokumento.... 297

1.1 Svarbi informacija....297
1.1.1 Paskirtis 297

1.2 Simbolių paaiškinimas 297

1.2.1 Pavojaus lygiai.... 297

1.2.2 Pavojaus simboliai 297

1.2.3 Ispėjimu struktūra.... 298

1.2.4 Bendrieji simboliai 298

3.9.1 Būgno apšvietimo nuémimas 312

3.9.2 Būgno apšvietimo sumontavimas 312

3.10 Siurblio dangtelio keitimas 313

3.10.1 Siurblio dangtelio nuémimas 313

3.10.2 Siurblio dangtelio uždėjimas.... 313

3.11 Priekinio skydo keitimas 314

3.11.1 Priekinio skydo nuémimas.... 314

3.11.2 Priekinio skydo uždėjimas.... 316

Irankiai ir pagalbinės priemonės.... 299

Remontas.... 300

3.1 Stalviršio keitimas.... 300

3.1.1 Stalviršio nuémimas 300

3.1.2 Stalviršio uždėjimas 300

3.2 Antjuostės keitimas.... 301

3.2.1 Antjuostės nuėmimas 301

3.2.2 Antjuostės uždéjimas 301

3.3 Skalbiklio stalčiaus keitimas 302

3.3.1 Skalbiklio stalčiaus išémimas.... 302

3.3.2 Skalbiklio stalčiaus jdėjimas.... 302

3.4 Skalbiklio stalčiaus dangtelio keitimas.... 303

3.4.1 Skalbiklio stalčiaus dangtelio nuėmimas 303

3.4.2 Skalbiklio stalčiaus dangtelio uždéjimas 303

3.5 Durelių keitimas.... 304

3.5.1 Durelių nuėmimas 304

3.5.2 Durelių uždėjimas 304

3.6 Durelių konstrukcinių dalių keitimas 305

3.6.1 Durelių konstrukcinių dalių nuėmimas.... 305

3.6.2 Durelių konstrukcinių dalių uždėjimas.... 305

3.7 Durelių sandariklio keitimas.... 306

3.7.1 Durelių sandariklio nuėmimas 306

3.7.2 Durelių sandariklio uždėjimas 309

3.8 Durelių užrakto keitimas.... 310

3.8.1 Durelių užrakto nuėmimas 310

3.8.2 Durelių užrakto sumontavimas.... 311

3.9 Būgno apšvietimo keitimas.... 312

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUSNepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMASNepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMASNepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
BOSCH WAU28S29IT - Simbolių paaiškinimas - 1Bendrasis įspėjamasis pranešimas
BOSCH WAU28S29IT - Simbolių paaiškinimas - 2Pavojinga elektros įtampa
BOSCH WAU28S29IT - Simbolių paaiškinimas - 3Sprogimo pavojus
BOSCH WAU28S29IT - Simbolių paaiškinimas - 4Įpjovimo pavojus
BOSCH WAU28S29IT - Simbolių paaiškinimas - 5Prispaudimo pavojus

i Dél šio dokumento

Pavojaus simbolis Reikšmė
BOSCH WAU28S29IT - i Dél šio dokumento - 1Pavojus dėl karštų paviršių
BOSCH WAU28S29IT - i Dél šio dokumento - 2Pavojus dėl stipraus magnetinio lauko
BOSCH WAU28S29IT - i Dél šio dokumento - 3Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 |spėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

BOSCH WAU28S29IT - |spėjimų struktūra - 1

BOSCH WAU28S29IT - |spėjimų struktūra - 2

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

BOSCH WAU28S29IT - |spėjimų struktūra - 3

BOSCH WAU28S29IT - |spėjimų struktūra - 4

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
Žymi specialų patarimą (tekstas ir (arba) grafika)
Žymi paprastą patarimą (tik tekstas)
Žymi nuorodą į vaizdo pamoką
Bendr. simbolis Reikšmė
Žymi reikalingus įrankius
Žymi reikalingas prielaidas
Žymi sąlygą (jei ..., tai ...)
Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelè 3: Bendrieji simboliai

Irankiai ir pagalbinės priemonės

Paskyrimas lšsami informacija Vaizdai
Pagalbinis jrankis [15000155]Jrankis plastikinėms dalims at-palaiduotiBOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 1
„Torx T20“ atsuktu-vas su kiauryme [00340764]100 mm, varžtams su saugos kaiščiuBOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 2
Dinamometrinis veržliaraktis [15000441]Dinamometrinis veržliaraktis 20–100 Nm
Atsuktuvas su jpjo-va [00340854]Mentė 3,5 mm x 0,6 mm x 100 mm, apsauginė izoliacija 1000 V ACBOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 3
Atsuktuvas su jpjo-va [00340855]Mentė 5,5 mm x 1,0 mm x 125 mm, apsauginė izoliacija 1000 V ACBOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 4
Adatinės replės, kampinės [00341269]Ilgis 200 mmBOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 5
Šonu pjaunančios replės [00342182]Ilgis: 200 mmBOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 6
Paskyrimas Išsami informacija Vaizdai
Kombinuotas veržliaraktis[00340811]Rakto plotis 10°mm, M6BOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 7
Combination wren-ch[00340814]Rakto plotis 13°mm, M8BOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 8
Kombinuotas ver-zliaraktis[00340817]Rakto plotis 17 mm, M10BOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 9
Kombinuotas ver-zliaraktis[15000459]Rakto plotis 16°mm, M10BOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 10

BOSCH WAU28S29IT - Irankiai ir pagalbinės priemonės - 11

Remontas

3.1 Stalviršio keitimas

Specialüs įrankiai.

Tuščiaviduris TORX antgalis 6,3°mm (1/4") 152°mm, varžtams su [00341272] TX20, ilgas saugos kaiščiu

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo.

3.1.1 Stalviršio nuėmimas

  1. Išsukite varžtus (1).
  2. Nustumkite stalviršj prietaiso galo link (2).
  3. Nuimkite stalvirši, keldami ji aukstyn (3).

BOSCH WAU28S29IT - Stalviršio nuėmimas - 1

3.1.2 Stalviršio uždéjimas

▶ Uždékite atvirkščia eilés tvarka.

BOSCH WAU28S29IT - Stalviršio uždéjimas - 1

Remontas

3.2 Antjuostès keitimas

BOSCH WAU28S29IT - Antjuostès keitimas - 1

BOSCH WAU28S29IT - Antjuostès keitimas - 2

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

BOSCH WAU28S29IT - Antjuostès keitimas - 3

BOSCH WAU28S29IT - Antjuostès keitimas - 4

Paverstų prietaisų slydimas!

Galimi kaulu lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų.

BOSCH WAU28S29IT - Antjuostès keitimas - 5

BOSCH WAU28S29IT - Antjuostès keitimas - 6

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

BOSCH WAU28S29IT - Antjuostès keitimas - 7

BOSCH WAU28S29IT - Antjuostès keitimas - 8

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Nuimtas stalviršis.→300
Išimtas skalbiklio stalčius.→302

3.2.1 Antjuostès nuémimas

    1. Išsukite varžtus (1).
  1. Atpalaiduokite spraudes (2, 3).

BOSCH WAU28S29IT - Antjuostès nuémimas - 1

  1. Atjunkite valdymo bloko kištukinį kontaktą.
  2. Nuimkite antjuostę.

3.2.2 Antjuostės uždéjimas

▶ Uždėkite atvirkščia eilės tvarka.

BOSCH WAU28S29IT - Antjuostės uždéjimas - 1

Remontas

3.3 Skalbiklio stalčiaus keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

3.3.1 Skalbiklio stalčiaus išėmimas

  1. Ištraukite skalbiklio stalčių.
    1. Paspauskite jdėklą (1) žemyn.
  2. Išimkite skalbiklio stalčių (2).

BOSCH WAU28S29IT - Skalbiklio stalčiaus išėmimas - 1

3.3.2 Skalbiklio stalčiaus jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

BOSCH WAU28S29IT - Skalbiklio stalčiaus jdėjimas - 1

Remontas

3.4 Skalbiklio stalčiaus dangtelio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.→302

3.4.1 Skalbiklio stalčiaus dangtelio nuėmimas

  1. Atpalaiduokite spraudes.

BOSCH WAU28S29IT - Skalbiklio stalčiaus dangtelio nuėmimas - 1

  1. Nuimkite skalbiklio stalčiaus dangtelj.

3.4.2 Skalbiklio stalčiaus dangtelio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

BOSCH WAU28S29IT - Skalbiklio stalčiaus dangtelio uždėjimas - 1

Remontas

3.5 Durelių keitimas

BOSCH WAU28S29IT - Durelių keitimas - 1

BOSCH WAU28S29IT - Durelių keitimas - 2

PERSPÉJIMAS

Atvira vyrių sritis!

Galima prisispausti / prisiverti pirštus

▶ Nekiškite rankų j vyrių sritį.

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Durelès atidarytos.

3.5.1 Durelių nuėmimas

1.

BOSCH WAU28S29IT - Durelių nuėmimas - 1

DÉMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

BOSCH WAU28S29IT - DÉMESIO! - 1

⚠️ PERSPÈJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Išsukite varžtus (1).

BOSCH WAU28S29IT - ⚠️ PERSPÈJIMAS - 1

  1. Nuimkite dureles, keldami aukštyn.

3.5.2 Durelių uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

BOSCH WAU28S29IT - Durelių uždėjimas - 1

Remontas

3.6 Durelių konstrukcinių dalių keitimas

BOSCH WAU28S29IT - Durelių konstrukcinių dalių keitimas - 1

BOSCH WAU28S29IT - Durelių konstrukcinių dalių keitimas - 2

PERSPÉJIMAS

Atvira vyrių sritis!

Galima prisispausti / prisiverti pirštus

▶ Nekiškite rankų j vyrių sritį.

▶ Mūvēkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Durelès nuimtos.→304

3.6.1 Durelių konstrukcinių dalių nuėmimas

Išardykite dureles nuo išorės vidaus link.

BOSCH WAU28S29IT - Durelių konstrukcinių dalių nuėmimas - 1

3.6.2 Durelių konstrukcinių dalių uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

BOSCH WAU28S29IT - Durelių konstrukcinių dalių uždėjimas - 1

Remontas

3.7 Durelių sandariklio keitimas

BOSCH WAU28S29IT - Durelių sandariklio keitimas - 1

BOSCH WAU28S29IT - Durelių sandariklio keitimas - 2

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

BOSCH WAU28S29IT - Durelių sandariklio keitimas - 3

BOSCH WAU28S29IT - Durelių sandariklio keitimas - 4

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

BOSCH WAU28S29IT - Durelių sandariklio keitimas - 5

BOSCH WAU28S29IT - Durelių sandariklio keitimas - 6

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.→302
Durelés nuimtos.→304
√ Siurblio dangtelis nuimtas.→313

3.7.1 Durelių sandariklio nuėmimas

1.

BOSCH WAU28S29IT - Durelių sandariklio nuėmimas - 1

BOSCH WAU28S29IT - Durelių sandariklio nuėmimas - 2

Pakelkite prietaiso priekj.

  1. Atpalaiduokite varžtus priekinio skydo apačioje (1).

BOSCH WAU28S29IT - Durelių sandariklio nuėmimas - 3

  1. Nuleiskite prietaisą.

Remontas

  1. Išsukite varžtus siurblio srityje (2). 5. 1. Atpalaiduokite varžtus užpakalinėje prietaiso pusėje (1).

BOSCH WAU28S29IT - Remontas - 1

    1. Išsukite varžtus (1).
  1. Atpalaiduokite antjuostës spraudes (2, 3).

  2. Atpalaiduokite dozatoriaus korpuso varžtus.

BOSCH WAU28S29IT - Remontas - 2

  1. Nuimkite antjuostę.

  2. Nuimkite viršuje esanti būgno apšvietimo laikiklj.

BOSCH WAU28S29IT - Remontas - 3

Pavojus sugadinti paviršius!

Naudojant netinkamus jrankius galima subraižyti prietaiso paviršių. Norėdami pakeisti veržiamąj žiedą, naudokite tik plastikinius jrankius.

Plastikiniu jrankiu nuimkite veržiamajj žiedą nuo tarpinės.

  1. Atpalaiduokite durų sandariklj nuo priekinio skydo.

  2. Atjunkite nuo durelių užrakto kabelių jungti.

BOSCH WAU28S29IT - Remontas - 4

Remontas

  1. Atpalaiduokite varžtus priekinio skydo viršuje (3).

BOSCH WAU28S29IT - Remontas - 1

  1. Nuimkite priekinį skydą.

  2. Atjunkite visas žarnų jungtis.

BOSCH WAU28S29IT - Remontas - 2

  1. Nuimkite durelių sandariklj.

3.7.2 Durelių sandariklio uždéjimas

BOSCH WAU28S29IT - Durelių sandariklio uždéjimas - 1

BOSCH WAU28S29IT - Durelių sandariklio uždéjimas - 2

ISPÉJIMAS

Pavojus, kad netinkamai jrengus nukris dalys!

Susižalojimas arba prietaiso sugadinimas.

- Priveržkite durų tarpinės įtempimo žiedą taikydami 3,4 Nm jėgą.

▶ Uždėkite atvirkščia eilės tvarka.

BOSCH WAU28S29IT - ISPÉJIMAS - 1

Remontas

3.8 Durelių užrakto keitimas

Kaip gamintojas, esame isipareigoje klientams pateikti atsarginj duru užraktą, jskaitant remonto instrukcijas, pagal Reglamentą (ES) 2019/2023. Tačiau norime atkreipti dėmesį, kad pakeitus duru užraktą, prieš pradedant naudoti prietaisą, kvalifikuotas elektrikas privalo atlikti elektrotechninės saugos bandymą. Šis asmuo turi būti kvalifikuotas pagal šalyje galiojančius įstatymus, reglamentus ir standartus.

BOSCH WAU28S29IT - Durelių užrakto keitimas - 1

⚠️ PAVOJUS Elektros smügio pavojus dėl da Pavojus gyvybei dėl elektros smüg ► Elektrines dalis remontuoti ► Po remonto pasirūpinkite, k gal VDE 0701 arba šalyje g

BOSCH WAU28S29IT - Durelių užrakto keitimas - 3

BOSCH WAU28S29IT - Durelių užrakto keitimas - 4

BOSCH WAU28S29IT - Durelių užrakto keitimas - 5

BOSCH WAU28S29IT - Durelių užrakto keitimas - 6

BOSCH WAU28S29IT - Durelių užrakto keitimas - 7

BOSCH WAU28S29IT - Durelių užrakto keitimas - 8

BOSCH WAU28S29IT - Durelių užrakto keitimas - 9

BOSCH WAU28S29IT - Durelių užrakto keitimas - 10

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

√ Prietaisai yra laisvai prieinami.
Nuimtas stalviršis.→300
Antjuostė nuimta.
Durelès nuimtos.→304
Veržiamasis žiedas nuimtas.
√ Priekinis skydas nuimtas.
Durelių sandariklis nuimtas.

3.8.1 Durelių užrakto nuėmimas

  1. Atjunkite durelių užrakto kištuką.
  2. Atpalaiduokite durelių užraktą.

BOSCH WAU28S29IT - Durelių užrakto nuėmimas - 1

  1. Nuimkite durelių užraktą.

BOSCH WAU28S29IT - Durelių užrakto nuėmimas - 2

Remontas

3.8.2 Durelių užrakto sumontavimas

Kad būtų užtikrinta prietaiso avarinio durelių atidarymo funkcija, durelių užraktas turi būti teisingoje padėtyje.

▶ Uždėkite atvirkščia eilės tvarka.

BOSCH WAU28S29IT - Durelių užrakto sumontavimas - 2

Remontas

3.9 Būgno apšvietimo keitimas

BOSCH WAU28S29IT - Būgno apšvietimo keitimas - 1

BOSCH WAU28S29IT - Būgno apšvietimo keitimas - 2

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

BOSCH WAU28S29IT - Būgno apšvietimo keitimas - 3

BOSCH WAU28S29IT - Būgno apšvietimo keitimas - 4

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų.

BOSCH WAU28S29IT - Būgno apšvietimo keitimas - 5

BOSCH WAU28S29IT - Būgno apšvietimo keitimas - 6

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

BOSCH WAU28S29IT - Būgno apšvietimo keitimas - 7

BOSCH WAU28S29IT - Būgno apšvietimo keitimas - 8

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.
Nuimtas stalviršis.→300
Išimtas skalbiklio stalčius.→302
Antjuostė nuimta.

3.9.1 Bügno apšvietimo nuémimas

BOSCH WAU28S29IT - Bügno apšvietimo nuémimas - 1

  1. Ištraukite būgno apšvietimo laikiklj iš prietaiso.
  2. Atjunkite elektros jungtis.
  3. Nuimkite būgno apšvietimą nuo apšvietimo laikiklio.

3.9.2 Bügno apšvietimo sumontavimas

▶ Uždėkite atvirkščia eilės tvarka.

BOSCH WAU28S29IT - Bügno apšvietimo sumontavimas - 1

Remontas

3.10 Siurblio dangtelio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

3.10.1 Siurblio dangtelio nuémimas

  1. Atidarykite siurblio dangteli.

BOSCH WAU28S29IT - Siurblio dangtelio nuémimas - 1

▶ Uždékite atvirkščia eilés tvarka.

BOSCH WAU28S29IT - Siurblio dangtelio nuémimas - 2

Remontas

3.11 Priekinio skydo keitimas

BOSCH WAU28S29IT - Priekinio skydo keitimas - 1

BOSCH WAU28S29IT - Priekinio skydo keitimas - 2

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.→302
Durelès nuimtos.→304
Dureliy sandariklis nuimtas.
Siurblio dangtelis nuimtas.→313

3.11.1 Priekinio skydo nuémimas

1.

BOSCH WAU28S29IT - Priekinio skydo nuémimas - 1

BOSCH WAU28S29IT - Priekinio skydo nuémimas - 2

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

▶ Apsaugokite prietaisus, kad jie nepaslystų.

Pakelkite prietaiso priekj.

  1. Išsukite apačioje esančius varžtus (1).

BOSCH WAU28S29IT - Priekinio skydo nuémimas - 3

  1. Nuleiskite prietaisą.

BOSCH WAU28S29IT - Priekinio skydo nuémimas - 4

Remontas

    1. Išsukite varžtus (1).
  1. Nustumkite stalviršj prietaiso galo link (2).

  2. Nuimkite stalviršj, keldami ji aukštyn (3).

BOSCH WAU28S29IT - Remontas - 1

    1. Išsukite varžtus (1).
  1. Atpalaiduokite spraudes (2, 3).

BOSCH WAU28S29IT - Remontas - 2

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

BOSCH WAU28S29IT - Remontas - 3

Remontas

BOSCH WAU28S29IT - Remontas - 1

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

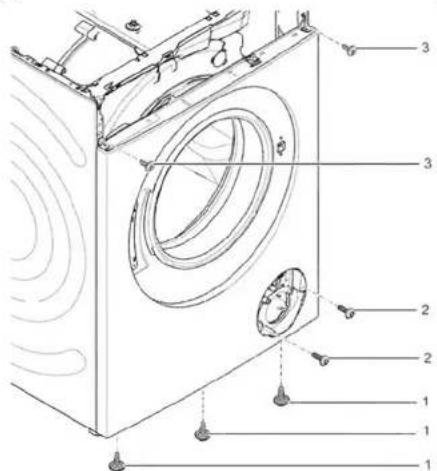

Išsukite priekyje esančius varžtus, pradėdami nuo varžtu apačioje, o tada – viršuje (2, 3).

BOSCH WAU28S29IT - DÈMESIO! - 1

  1. Nuimkite priekinį skydą.

3.11.2 Priekinio skydo uždéjimas

▶ Uždékite atvirkščia eilės tvarka.

Instrukcijos asistentas
Varomas Anthropic
Laukiama jūsų žinutės
Informacija apie produktą

Prekės ženklas : BOSCH

Modelis : WAU28S29IT

Kategorija : Skalbyklė
