Serie 4 WNA13400IT - Vaskemaskine BOSCH - Gratis brugsanvisning og manual

Produkttype	Vaskemaskine med tørretumbler
Mærke	Bosch
Model	Serie 4 WNA13400IT
Vaskekapacitet	9 kg
Tørrekapacitet	6 kg
Maks. centrifugeringshastighed	1400 omdr./min
Mål (H x B x D)	84,5 x 60 x 64,2 cm
Nettovægt	80 kg
Strømforsyning	220-240 V ~ 50 Hz
Energiklasse	A
Støjniveau (vask/centrifugering/tørring)	52 / 74 / 62 dB(A)
Årligt vandforbrug	10 500 L
Hovedfunktioner	Speed Perfect, Eco, Bomuld, Syntetisk, Skånevask, Koldvask, Udsættelse, Tidsindstillet tørring
Sikkerhed	Børnesikring, automatisk stop, skumdetektering, Anti-lækagesystem
Vedligeholdelse og rengøring	Rengøring af filter, rengøring af sæbeskuffe, rengøring af dørpakning
Reservedele og reparerbarhed	Dørpakning, hængsel, frontpanel, bunddæksel, drivrem, varmelegeme
Generelle oplysninger	Brugsanvisning kan downloades på notice-facile.com

Ofte stillede spørgsmål - Serie 4 WNA13400IT BOSCH

Hvordan fjerner man transportsikringerne?

Fjern transportsikringerne i rækkefølgen 1-2-3-4 som angivet i brugsanvisningen. Gem dem til fremtidig flytning.

Hvad gør jeg, hvis vaskemaskinen ikke tænder?

Kontroller stikkontakten og sikringen. Sørg for, at døren er ordentligt lukket. Hvis problemet fortsætter, se brugsanvisningen eller kontakt kundeservice.

Hvordan rengør man afløbsfilteret?

Tag stikket ud af apparatet. Åbn afløbsdækslet, skru filteret af og fjern aflejringerne. Sæt det på plads og luk.

Hvad betyder fejlkode E:30?

Kode E:30 angiver et afløbsproblem. Kontroller, at filteret ikke er tilstoppet, og at afløbsslangen ikke er knækket.

Hvordan udskifter man dørpakningen?

Fjern døren samt betjeningspanelet. Løsn spændebøjlen med et plastikværktøj, og afbryd derefter slangerne. Monter den nye pakning i omvendt rækkefølge.

Maskinen vibrerer meget under centrifugering, hvad gør jeg?

Sørg for, at transportsikringerne er fjernet. Kontroller, at apparatet står i vater, og at gulvet er stabilt.

Hvordan bruger man tørring?

Vælg programmet Tørring eller et kombinationsprogram. Indstil tørretiden eller brug funktionen Automatisk tørring efter ønsket tørringsgrad.

Kan jeg åbne døren under et program?

Døren er låst under programmet af sikkerhedsmæssige årsager. Vent til programmet er slut, eller brug funktionen til midlertidig stop, hvis tilgængelig.

Hvordan afkalker man vaskemaskinen?

Brug et specialafkalkningsmiddel til vaskemaskiner. Kør en tom vask ved 90°C med midlet. Gentag om nødvendigt.

Hvor finder jeg reservedele?

Originale Bosch reservedele fås hos autoriserede forhandlere og på Boschs hjemmeside. Brug referencen angivet i brugsanvisningen.

BRUGSANVISNING Serie 4 WNA13400IT BOSCH

1 Om dette Dokument 36

1.1 Vigtig information 36

1.1.1 Formal 36

1.2 Forklaring af symboler 36

1.2.1 Fareniveauer 36
1.2.2 Faresymboler.. 36
1.2.3 Adverslernes opbyng 37
1.2.4 Generelle symboler 37

A Sikkerhed 38

2.1 Generelle sikkerhedsanvisninger 38

2.1.1 Allehusholdningsapparater 38

Varktojer og hjaelpemidler 39

Reparation 40

4.1 Udskiftning af sukkelafdaekning 40

4.1.1 Fjernelse af sukkelafdaekning 40
4.1.2 Montering af sukkelafdaekning 40

4.2 Udskiftning af frontpanel 41

4.2.1 Fjernelse af frontpanel 41
4.2.2 Montering af frontpanel 41

4.3 Udskiftning af dor 42

4.3.1 Fjernelse af dvar 42
4.3.2 Montering af dor 42

4.4 Udskiftning af dorpakning 43

4.4.1 Fjernelse af dorpakning 43
4.4.2 Montering af dorpakning 44

4.5 Udskifting af dorhaengsel 45

4.5.1 Fjernelse af dorhaengsel.. 45
4.5.2 Montering af dorhaengsel 45

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorli-lege kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness køe-stelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anwendes følgende faresymboler i dette dokument:

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og I

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Dd ved elektrisk stdd

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparations pabegyndes.

1.2.4 Generelle symboler

Der anwendes falgende generelle symboler i dette dokument:

Generelt symbol Betydning
i	Angivelse af et særigt tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af质地vendige værktajer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., sa...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparats display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Feji l forbindelse med reparaton, der inverterer elektriske componenter, kan medfere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, ffor arbejdet pabegyndes.
  Fäfter repartenon udfört en sikkerhedstest i henhold til VDE 0701 erler landes-specifikke forskritter.

Fare for tilskadekomst pga. skarpe kanter!

Brug beskyttelseshandsker.

Brug kun originale reservedele.
Fare for beskadigelse auf elekrostatisk folsomme componenter (elektronatiske afladninger)!
Berikneke modulere, herunder forbindelse og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljter	Billeder
Hjælpeværktøj [15000155]	Værktøj til at læsne plastikdele ud
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Momentnøgle [15000441]	Momentnøgle 20 - 100 Nm
Kærvskruetærkær [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttesisolering 1000 V AC
Kærvskruetærkær [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttesisolering 1000 V AC
Nåletaenger, vinklet [00341269]	Laṅnge 200 mm
Bidetaenger [00342182]	Laṅnge: 200 mm

Betegnelse Detaljer Billeder
Fastnøgle [00340811]	Fastnøgle størrelse 10°mm, M6
Combination wrench [00340814]	Fastnøgle størrelse 13°mm, M8
Fastnøgle [00340817]	Fastnøgle størrelse 17 mm, M10
Fastnøgle [15000459]	Fastnøgle størrelse 16°mm, M10

Reparation

4.1 Udskifting af sukkelafdakning

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.1.1 Fjernelse af sukkelafdækning

1. Fjern tomningslangen.
2. Fjern tomningsafdaekningen.
3. Fjern sukkelafdækningen.

1. Klem slangen ud.
2. Fjern skruerne.
3. Frigor laseelementet.
4. Fjern sukkelafdaekningen.

4.1.2 Montering af sukkelafdækning

Montéi omvendr rækkefolge.

Reparation

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Sæbeskuffen er fjernet.
Betjeningspanelet er fjernet.
Duren er fjernet.
Dorpakningen er fjernet.
Sokkelafdakningen er fiernet. 40

4.2.1 Fjernelse af frontpanel

PAS PA!

Skarpe huskanter!

Snitlaesioner

Brug beskyttelseshandsker.

1.

PAS PAI

Fare for nedfaldende dele pga. Iosnede skruer!

ersonskade pga. nedfallende dele. Srg for at sikre componenten mod at falde ned

BEMERK!

Fare for nedfaldende dele pga. Iosnede skruer!

Beskadigelse af andre apparatdele ellkendns hjem, f.eks. gulvet.

4.3 Udskifting af dor

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.3.1 Fjernelse af d0r

1. Fjem de to skruer (1).
2. Frigör laselementerne med en kaervskruetækker (2).

4.3.2 Montering af dor

Monteriomvendtrækkefolge.

Reparation

4.4 Udskiftning af dorpakning

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Saebeskuffen er fjernet.
Doren er fjernet.
Sokkelafdaekninger er fiernet. 40

4.4.1 Fjernelse af dorpakning

1

Fjern spenderingen fra pakningsringen med et plastikværktoj.

1. Frigör dorpakningen fra frontpanelet.
2. Frigör kabelkonnektoren fra drolasen.
3. Fjern frontpanelet.

Reparation

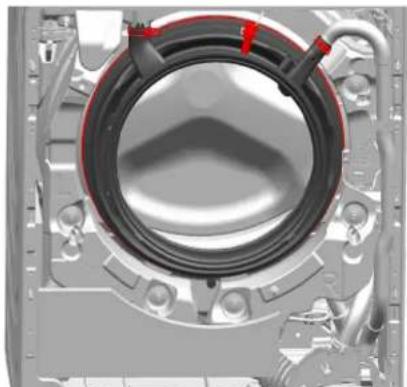

1. Frigər alle slangeforbindelser.

1. Fjem dorpakningen.

4.4.2 Montering af dorpakning

Monteri ovmendt riekefelge.

Reparation

4.5 Udskiftning af dorhengsel

PAS PAI

Abent haengselomrade!

Fingre kan blive klemt/saette sig fast
Grib ikke ind i hængselomradset.
Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Saebskuffen er fiernet.
Dorgen er fjernet.
Dorpakningen er fjernet.
Sokkelafdaekninger er fjernet. 40
Frontpanelet er fjernet.

4.5.1 Fjernelse af d\rhaengsel

Monté i omvendr rækkefolge.
