Serie 4 WNA13400IT - Pesumasin BOSCH - Tasuta kasutusjuhend

Toote tüüp	Pesumasin-kuivati
Mark	Bosch
Mudel	Seeria 4 WNA13400IT
Pesumaht	9 kg
Kuivatusmaht	6 kg
Maksimaalne tsentrifuugimiskiirus	1400 p/min
Mõõtmed (K x L x S)	84,5 x 60 x 64,2 cm
Netokaal	80 kg
Toide	220-240 V ~ 50 Hz
Energiaklass	A
Müra tase (pesu/tsentrifuug/kuivatus)	52 / 74 / 62 dB(A)
Aastane veekulu	10 500 L
Peamised funktsioonid	Speed Perfect, Eco, Puuvill, Sünteetika, Õrnad, Külmpesu, Ajastatud käivitus, Ajastatud kuivatus
Ohutus	Lastekaitse, automaatne seiskamine, vahu tuvastus, lekkevastane süsteem
Hooldus ja puhastus	Filtri puhastus, pesuaine sahtli puhastus, ukse tihendi puhastus
Varuosad ja remonditavus	Ukse tihend, hing, esipaneel, aluskaas, rihm, küttekeha
Üldine teave	Kasutusjuhend allalaaditav aadressilt notice-facile.com

Korduma kippuvad küsimused - Serie 4 WNA13400IT BOSCH

Kuidas eemaldada transpordikruvid?

Eemaldage transpordikruvid juhendis näidatud järjekorras 1-2-3-4. Hoidke need alles tulevase kolimise jaoks.

Mida teha, kui pesumasin ei lülitu sisse?

Kontrollige pistikupesa ja kaitset. Veenduge, et uks on korralikult suletud. Kui probleem püsib, konsulteerige juhendiga või võtke ühendust teenindusega.

Kuidas puhastada äravoolufiltrit?

Ühendage seade vooluvõrgust lahti. Avage äravoolu luuk, keerake filter lahti ja eemaldage setised. Pange tagasi ja sulgege.

Mida tähendab veakood E:30?

Veakood E:30 näitab äravooluprobleemi. Kontrollige, et filter pole ummistunud ja äravoolutoru pole paindunud.

Kuidas vahetada ukse tihendit?

Eemaldage uks ja juhtpaneel. Vabastage kinnitusrõngas plasttööriistaga, seejärel ühendage voolikud lahti. Paigaldage uus tihend vastupidises järjekorras.

Masin vibreerib tsentrifuugimise ajal tugevasti, mida teha?

Veenduge, et transpordikruvid on eemaldatud. Kontrollige, et seade on loodis ja põrand stabiilne.

Kuidas kasutada kuivatust?

Valige kuivatusprogramm või kombineeritud programm. Reguleerige kuivatusaeg või kasutage automaatkuivatuse funktsiooni vastavalt soovitud kuivatusastmele.

Kas ma saan ukse avada tsükli ajal?

Uks on tsükli ajal ohutuse huvides lukustatud. Oodake programmi lõppu või kasutage ajutise peatamise funktsiooni, kui see on saadaval.

Kuidas pesumasinat katlakivist puhastada?

Kasutage spetsiaalset pesumasina katlakivieemaldajat. Käivitage tühi tsükkel 90°C juures koos tootega. Korrake vajadusel.

Kust leida varuosi?

Originaalsed Boschi varuosad on saadaval volitatud edasimüüjate ja Bosch veebilehe kaudu. Kasutage juhendis märgitud viitenumbrit.

KASUTUSJUHEND Serie 4 WNA13400IT BOSCH

4.1 Alumise katte vahetamine 73

4.1.1 Alumise katte eemaldamine.. 73
4.1.2 Alumise katte paigaldamine 73

4.2 Esipaneeli vahetamine 74

4.2.1 Esipaneeli eemaldamine 74
4.2.2 Esipaneeli paigaldamine 74

4.3 Ukse vahetamine 75

4.3.1 Ukse eemaldamine 75
4.3.2 Ukse paigaldamine.. 75

4.4 Ukse tihendi vahetamine 76

4.4.1 Ukse tihendi eemaldamine.. 76
4.4.2 Uksetihendi paigaldamine.. 77

4.5 Ukse hinge vahetamine 78

4.5.1 Ukse hinge eemaldamine 78
4.5.2 Ukse hinge paigaldamine 78

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on òigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusumbolid on sumboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljargnevoid ohusumboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktur.

Alljargnevas naiteks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektrilogiohu eest. Nimetatud on meedet ohu valtimiseks.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
2	Lihtsa nōuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Tabel 3: Üldised sumbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Koik kodumasinad

Elektriliste osade remondil tehtud vead voivad pohjustada elektrilloki!
Lahutage seade vooluvorgust vahemalt 60 sekundit enne tole hakkamist.
Pärast remont peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 vörlriklijke märusste.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustöde, törkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitlusele!

Kasutage ainult originalvaruosasid.
Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!
- Arge puudutage mooduleid, kaasa arvatud uhendusi ega transportörlinte.

4.1 Alumise katte vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

4.1.1 Alumise katte eemaldamine

1. Eemaldage vee tuhjendusvoolik.
2. Eemaldage aravoolu kate.
3. Eemaldage alumine kate.

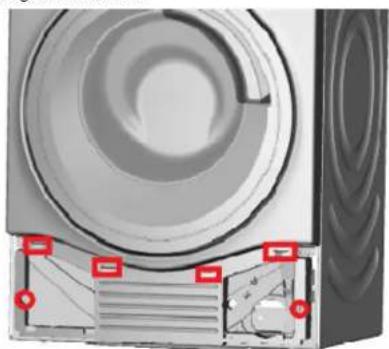

1. Pange klamber väljavooluvooliku külge.
2. Eemaldage poldid.
3. Vabastage kinnituselement.
4. Eemaldage alumine kate.

4.1.2 Alumise katte paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.2 Esipaneeli vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud.
Välispanseel on eemaldatud.
Uks on eemaldatud.
Uksetihend on eemaldatud
Aluse kate on eemaldatud. 73

4.2.1 Esipaneeli eemaldamine

ETTEVAATUST!

Teravad korpuse osad!

Lökehaavad

Kandke kaitsekindaid.

1.

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
ukkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

TAHELEPANU!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienitevara kahjustused.
Kinnitage osa allakukkumise vastu.

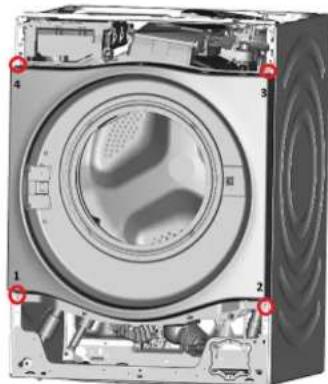

Eemaldage poldid alljargnevas jarekorras (1-2-3-4).

1. Eemaldage esipaneel.

4.2.2 Esipaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.3 Ukse vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

4.3.1 Ukse eemaldamine

1. Eemaldage kaks polti (1).
2. Vabastage kinnituselemendid lapiku kruvikeerajaga (2).

4.3.2 Ukse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Ukse tihendi vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

AETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienride vara kahjustused.

Seade on toitest lahutatud.
Seade on veetuhendusest lahutatud.
Pesuaine sahtel eemaldatud.
Uks on eemaldatud.
Aluse kate eemaldatud. 73

4.4.1 Ukse tihendi eemaldamine

1.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienvide vara kahjustused.

Eemaldage poldid alljargnevas järekorras (1-2-3-4).

1. Vabastage seadme tagakuljel olevad poldid.
2. Eemaldage toopind.
3. Vabastage valispaneeeli kinnituselemendid ülevalt ja parenalm kuljelt.
4. Eemaldage välispaneel.

5. Eemaldage ülval asuva truml valgustuse hoidik.

6. Vabastage jaoturi korpuse poldid.

TAHELEPANU

Pinna kahjustamise oht!

Valede tooristadega voib seadme pind saada kriimustada.

▶ Kasutage pingutusronga vahetamisel ainult plastikust tooristu.

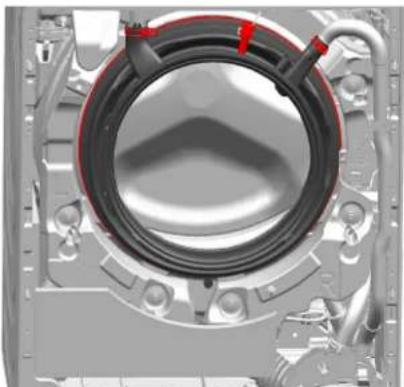

Eemaldage pingutusrongas muhviist plastikust tooriista abil.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaabliuhendus ukselukult.
3. Eemaldage esipaneel.

Remont

1. Vabastage koik voolikuuhendused.

Paigaldage vastupidises järjekorras.

Remont

4.5 Ukse hinge vahetamine

AETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnijaämine

• Arge pistke kasi liigendi piirkonda.

Kandke kaitsekindaid

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud.
Uks on eemaldatud
Uksetihend on eemaldatud.
Aluse kate eemaldatud.73
Esipaneel on eemaldatud.

4.5.1 Ukse hinge eemaldamine

1. Eemaldage kaks polti.
2. Eemaldage ukse hing.

4.5.2 Ukse hinge paigaldamine

Paigaldage vastupidises järjekorras.
