Serie 4 WNA13400IT - Lavatrice BOSCH - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Serie 4 WNA13400IT BOSCH in formato PDF.
| Tipo di prodotto | Lavasciuga |
| Marca | Bosch |
| Modello | Serie 4 WNA13400IT |
| Capacità di lavaggio | 9 kg |
| Capacità di asciugatura | 6 kg |
| Velocità di centrifuga max. | 1400 tr/min |
| Dimensioni (A x L x P) | 84,5 x 60 x 64,2 cm |
| Peso netto | 80 kg |
| Alimentazione | 220-240 V ~ 50 Hz |
| Classe energetica | A |
| Livello sonoro (lavaggio/centrifuga/asciugatura) | 52 / 74 / 62 dB(A) |
| Consumo d'acqua annuale | 10 500 L |
| Funzioni principali | Speed Perfect, Eco, Cotone, Sintetici, Delicati, Lavaggio a freddo, Partenza ritardata, Asciugatura a tempo |
| Sicurezza | Sicurezza bambini, arresto automatico, rilevamento schiuma, sistema Anti-perdita |
| Manutenzione e pulizia | Pulizia filtro, pulizia cassetto detersivi, pulizia guarnizione porta |
| Ricambi e riparabilità | Guarnizione porta, cerniera, pannello frontale, coperchio di base, cinghia, resistenza |
| Informazioni generali | Manuale d'uso scaricabile su notice-facile.com |
Domande frequenti - Serie 4 WNA13400IT BOSCH
Domande degli utenti su Serie 4 WNA13400IT BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavatrice in formato PDF gratuitamente! Trova il tuo manuale Serie 4 WNA13400IT - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Serie 4 WNA13400IT del marchio BOSCH.
MANUALE UTENTE Serie 4 WNA13400IT BOSCH
Consigli di riparazione - Lavasciuga
Utilizzato del documento 135
1.1 Avvertenze importanti 135
1.1.1 Scopo 135
1.2 Spiegazione dei simboli 135
1.2.1 Livelli di pericolo 135
1.2.2 Simboli di pericolo 135
1.2.3 Struttura degli averimenti 136
1.2.4 Simboli generici 136
A Sicurezza 137
2.1 Note generali sulla sicurezza 137
2.1.1 Tutti gli elettrodomestici 137
Strumenti e ausili. 138
Riparazione. 139
4.1 Sostituzione della copertura della base 139
4.1.1 Smontaggio della copertura della base 139
4.1.2 Montaggio della copertura della base 139
4.2 Sostituzione del pannello frontale 140
4.2.1 Smontaggio del pannello frontale 140
4.2.2 Montaggio del pannello frontale 140
4.3 Sostituzione dell'oblo 141
4.3.1 Smontaggio dell'oblo 141
4.3.2 Montaggio dell'oblo 141
4.4 Sostituazione della guarnizione dell'oblo 142
4.4.1 Rimozione della quarinazione dell'oblo 142
4.4.2 Installazione della guarnizione dell'oblo 143
4.5 Sostituzione della cerniera dell'oblo 144
4.5.1 Rimozione della cerniera dell'oblo 144
4.5.2 Montaggio della cerniera dell'oblo 144
Utilizzo del documento
1.1 Avvertenze importanti
1.1.1 Scopo
Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).
Contegono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle averenze e i rischi correlati.
In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.
1.2 Spiegazione dei simboli
1.2.1 Livelli di pericolo
I livelli di averporto corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolò.
| Livello di averporto Significativo | |
| PERICOLO | Ignorare quello messaggio di averiti-amento comporta rischio di morte o ferite gravi. |
| AVVERTENZA | Ignorare quello messaggio di averiti-amento piùicomportare rischio di morte o ferite gravi. |
| ATTENZIONE | Ignorare quello messaggio di averiti-amento piùcomportare ferite di minore gravità. |
| ATTENZIONE! | Ignorare quello messaggio di averiti-amento piùcomportare danni materiali. |
Tabella 1: Livelli di penicolo
1.2.2 Simboli di pericolo
I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.
Nella presente documentazione vengono utilizzati seguenti simboli di pericolò:
| Simbolo di pericolò Significativo | |
| ! | Messaggio di avertimento generico |
| 9 | Pericolò di scossa elettrica |
| Pericolò di esplosione | |
| Rischio di ferite da taglio | |
Utilizzo del documento
| Simbolo di pericolò Significato | |
| Pericolò di schiacciamento | |
| Pericolò derivante da superfici calde | |
| Pericolò derivante da forti campi magneti-ci | |
| Pericolò derivante da radiazioni non ioniz-zanti | |
Tabella 2: Simboli di pericolo
1.2.3 Struttura degli avvertimenti
Gli avermtimenti presenti in quello manuale hanno una forma e una struttura standardizzati.
PERICOLO
Tip e origine del pericolo!
Possibili consequence in caso di pericolo/avvertimento ignorato.
- Misure e divieti volti a prevenire il pericolo.
L'esempio segunte minha averporto con rischio de folgorazione dovusto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.
PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione
- Scollegare l'apparecchio dall'alimentazione per almeno 60 seconda prima di,iniziare la riparazione.
1.2.4 Simboli generici
Nel presente manuale vengono utilizzati seguenti simboli generici:
| Simbolo generico Significato | |
| i | Identificazione di un suggerimento spe-ciale (testo e/o grafica) |
| i | Identificazione di un suggerimento sem-plice (solo testo) |
| Identificazione di un link per un video tu-torial | |
| Identificazione degli strumenti necessari | |
| Identificazione delle condizioni previe ne-cessarie | |
| if | Identificazione di una condizione (se ..., allora...) |
| Identificazione di un risultato | |
| [Avvio]Identificazione di un tasting o di un pulsante | |
| [00123456] Identificazione di un codice articolo | |
| Stato Identificazione di un tasting/finestreva visua-lizzati (sul display dell'apparecchio) | |
Tabella 3: Simboli generici
Sicurezza
2.1 Note generali sulla sicurezza
2.1.1 Tutti gli elettrodomestici
Rischio di scosse elettriche dovute a componenti sotto tensione!
- La riparazione non conforme dei componenti elettrici cui poe causare scosse elettriche!
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
- Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Rischio di lesioni causate da bordi taglienti!
- Indossare guanti di protezione.
Rischio di schiaccamento dovusto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca del quasi e l'assistenza
- Indossare calzature antinfortunistica.
Fissare i componenti pesanti per impedire che cadano.
Non inseire parti del corpo nei componenti in movimento.
Rischio per il funzionamento o la sicurezza dell'apparecchio!
Utilizzare solo ricambi originali.
Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.
Strumenti ausilli
| Designazione Dettagli Immagini | |
| Strumento ausiliario [15000155] | Utensile per allentare i compo- nenti in plastica |
| Cacciavite Torx T20 con foro [00340764] | 100 mm, per viti con perno di si- curezza |
| Chiave dinamome- trica [15000441] | Chiave dinamometrica 20 - 100 Nm |
| Cacciavite con pun- ta piatta [00340854] | Lama 3,5 mm x 0,6 mm x 100 mm, isolamento di protezio- ne 1000 V AC |
| Cacciavite con pun- ta piatta [00340855] | Lama 5,5 mm x 1,0 mm x 125 mm, isolamento di protezio- ne 1000 V AC |
| Pinze a becco ton- do, struttura ango- lare [00341269] | Lunghezza 200 mm |
| Pinze per taglio la- terale [00342182] | Lunghezza: 200 mm |
| Designazione Dettagli Immagini | ||
| Chiave combinata [00340811] | Dimensione della chiave 10°mm, M6 | |
| Combination wren-ch [00340814] | Dimensione della chiave 13°mm, M8 | |
| Chiave combinata [00340817] | Dimensione della chiave 17 mm, M10 | |
| Chiave combinata [15000459] | Dimensione della chiave 16°mm, M10 | |
Riparazione
4.1 Sostituzione della copertura della base
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.

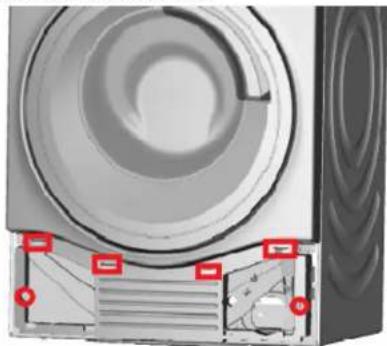

4.1.1 Smontaggio della copertura della base
- Rimuovere il tubo di scarico.
- Smontare la copertura dello scarico.
- Smontare la copertura della base.
- Applicare una fascetta al tubo.
- Rimuovere le viti.
- Sganciare l'elemento di blocco.
- Smontare la copertura della base.
4.1.2 Montaggio della copertura della base
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.2 Sostituzione del pannello frontale
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
Il cassetto del detersivo è stato rimioso.
Il pannello comandi è stato smontato.
L'obli è stato smontato.
La guarnizione dell'oblo è stata smontata.
La copertura della base è stata rimossa.→139
4.2.1 Smontaggio del pannello frontale
ATTENZIONE
Alloggiamo con spigoli vivil
Ferite da taglio
Indossare guanti di protezione.
1.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a parte parti dell'apparecchio o all'abitazione del cliente, ad es.
Fissare i componenti in modulo che non cadano.

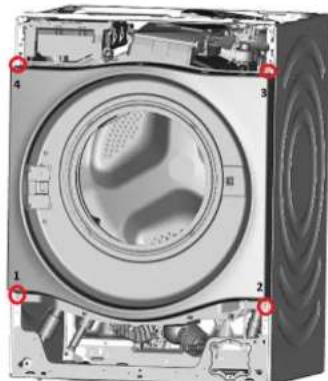

Rimuovere le viti nel seguente ordine (1-2-3-4).
- Rimuovere il pannello frontale.
4.2.2 Montaggio del pannello frontale
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.3 Sostituzione dell'oblo
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
4.3.1 Smontaggio dell'oblo
- Rimuovere le due viti (1).
- Sganciare gli elementi di blocco con un cacciavite a taglio (2).
4.3.2 Montaggio dell'oblo
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.4 Sostituzione della guarnizione dell'oblo
ATTENZIONE
Alloggianto con spigoli vivil Ferite da taglio
Indossare quanti di protezione.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate alla caduta di componenti.
Fissare i componenti in modo che non cadano.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modulo che non cadano.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio e scollegato alla rete idrica.
Il cassetto del detersivo è stato rimioso.
L'oblo è stato smontato.
La copertura della base è stata rimossa,→139
4.4.1 Rimozione della guarnizione dell'oblo
1.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modo che non cadano.
ATTENZIONE
Rlschio di caduta di componenti a causa di viti allentate! Danni a altre parte dell'apparecchio o all'abitazione del cliente, ad es parte inferiore.
Fissare i componenti in modulo che non cadano.

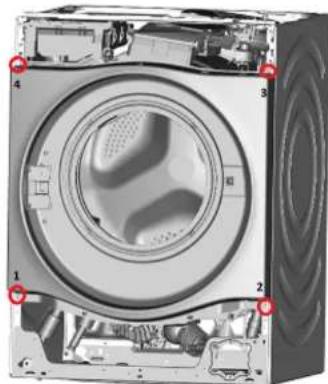

Rimuovere le viti nel seguente ordine (1-2-3-4).
- Rimuovere le viti sul retro dell'apparecchio.
- Smontare il piano di lavoro.
- Sganciare gli elementi di blocco del pannello comandi sulla parte superiore destra.
- Smontare il pannello comandi.
- Rimuovere il supporto della luce del cestello nella parte superiore.
- Rimuovere le viti dell'alloggiamento del distributore.
8.
ATTENZIONE
Rischio di danneggiare la superficie!
La superficie dell'apparecchio potrebbe graffiarsi se si utilizzato attrezzi non adatti.
Utilizzare solo attrezzi di plastica per sostituire l'anello a molla
Rimuovere I'anello a molla alla guarnizione con un attrezzo di plastica.
- Smontare la guarnizione dell'oblo dal pannello frontale.
- Allentare il connettore del cavo alla chiusura di sicurezza.
- Rimuovere il pannello frontale.
Riparazione
- Allentare la connessione di tutti i tubi flessibili.
- Rimuovere la guarnizione dell'oblo.
4.4.2 Installazione della guarnizione dell'oblo
Per il montaggio, seguire la procedura sopra descrietta in senso opposito.
Riparazione
4.5 Sostituzione della cerniera dell'oblo
ATTENZIONE
Zona della cerniera aperta
Rischio di schiacciamento delle dita / di rimanere incastrati
Non insere le dita nella zona della cerniera.
Indossare guanti di protezione.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
Il cassetto del detersivo è stato rimioso.
L'oblo è stato smontato.
La guarnizione dell'oblo è stata smontata.
La copertura della base è stata rimossa. 139
Il pannello frontale è stato smontato.
4.5.1 Rimozione della cerniera dell'oblo
- Rimuovere le due viti.
- Smontare la cerniera dell'oblo.
4.5.2 Montaggio della cerniera dell'oblo
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
1.2.4 Simbolorile generale
Tabel 3: Simbolurile generale
Sigurantha
2.1 Instruetioni generale de siguranta
2.1.1 Toate aparatele electrocasnice
Instrumente.si materiale utile
Montati urmand procedura de demontare in ordine inversa.
