Serie 4 WNA13400IT - çamaşır makinesi BOSCH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Kurutmalı Çamaşır Makinesi
Marka	Bosch
Model	Serie 4 WNA13400IT
Yıkama Kapasitesi	9 kg
Kurutma Kapasitesi	6 kg
Maks. Sıkma Hızı	1400 dev/dk
Boyutlar (Y x G x D)	84,5 x 60 x 64,2 cm
Net Ağırlık	80 kg
Besleme	220-240 V ~ 50 Hz
Enerji Sınıfı	A
Ses Seviyesi (yıkama/sıkma/kurutma)	52 / 74 / 62 dB(A)
Yıllık Su Tüketimi	10.500 L
Ana Fonksiyonlar	Speed Perfect, Eco, Pamuk, Sentetik, Hassas, Soğuk Yıkama, Gecikmeli Başlatma, Süreli Kurutma
Güvenlik	Çocuk Kilidi, Otomatik Durdurma, Köpük Algılama, Su Kaçağı Önleme Sistemi
Bakım ve Temizlik	Filtre Temizliği, Deterjan Çekmecesi Temizliği, Kapı Contası Temizliği
Yedek Parçalar ve Onarılabilirlik	Kapı Contası, Menteşe, Ön Panel, Alt Kapak, Kayış, Rezistans
Genel Bilgiler	Kullanım kılavuzu notice-facile.com adresinden indirilebilir

Sık sorulan sorular - Serie 4 WNA13400IT BOSCH

Nakliye vidaları nasıl çıkarılır?

Nakliye vidalarını kılavuzda belirtilen 1-2-3-4 sırasına göre çıkarın. Gelecekteki taşınmalar için saklayın.

Çamaşır makinesi açılmazsa ne yapmalı?

Fişi ve sigortayı kontrol edin. Kapının tam kapalı olduğundan emin olun. Sorun devam ederse kılavuza bakın veya teknik servise başvurun.

Boşaltma filtresi nasıl temizlenir?

Cihazın fişini çekin. Boşaltma kapağını açın, filtreyi sökün ve birikintileri çıkarın. Yerine takın ve kapatın.

E:30 hata kodu ne anlama gelir?

E:30 kodu boşaltma sorununu belirtir. Filtrenin tıkalı olmadığını ve tahliye hortumunun bükülmediğini kontrol edin.

Kapı contası nasıl değiştirilir?

Kapıyı ve kontrol panelini çıkarın. Plastik bir aletle sıkma halkasını açın, ardından hortumları ayırın. Yeni contayı ters sırayı izleyerek takın.

Makine sıkma sırasında çok titriyor, ne yapmalı?

Nakliye vidalarının çıkarıldığından emin olun. Cihazın düz ve zeminin sağlam olduğunu kontrol edin.

Kurutma nasıl kullanılır?

Kurutma programını veya kombine bir programı seçin. İstenen kurutma derecesine göre kurutma süresini ayarlayın veya Otomatik Kurutma fonksiyonunu kullanın.

Bir döngü sırasında kapıyı açabilir miyim?

Güvenlik nedeniyle döngü sırasında kapı kilitlidir. Programın bitmesini bekleyin veya varsa geçici durdurma fonksiyonunu kullanın.

Çamaşır makinesi nasıl kireçten arındırılır?

Özel çamaşır makinesi kireç çözücü kullanın. Ürünle birlikte 90°C'de boş bir döngü çalıştırın. Gerekirse tekrarlayın.

Yedek parçalar nerede bulunur?

Orijinal Bosch yedek parçaları yetkili bayilerde ve Bosch web sitesinde mevcuttur. Kılavuzda belirtilen referansı kullanın.

KULLANIM KILAVUZU Serie 4 WNA13400IT BOSCH

Onarim ipuçları - Kurutmali çaması makinesi

1 Bu dokumen hakkinda 256

1.1 Onemli bilgi 256

1.1.1 Amaci 256

1.2 Sembollerinin aciklamasi 256

1.2.1 Tehlike kademeleri 256
1.2.2 Tehlike sembolleri 256
1.2.3 Izkaz bilgilerinin yapisi 257
1.2.4 Genel semboller 257

Güvenlik 258

2.1 Genel Güvenlik bilgileri 258

2.1.1 Tum ev gereçleri 258

Ekipman ve yardim 259

Onarim 260

4.1Taban kapaigin degistirilmesi 260

4.1.1 Taban kapaginin sokulmesi 260
4.1.2 Taban kapaginin takilmasi 260

4.2 On panelin degisimi 261

4.2.1 On panelin sokulmesi 261
4.2.2 On sacin takilmasi 261

4.3 Kapinin degistirilmesi 262

4.3.1 Kapinin sokiulmesi 262
4.3.2 Kapinin takilmasi 262

4.4 Kapi contasinin degistirilmesi 263

4.4.1 Kapi contasinin sokiulmesi 263
4.4.2 Kapi contasinin takilmasi 264

4.5 Kapi mentesinin degistirlimesi 265

4.5.1 Kapi menteşesinin dokulmesi 265
4.5.2 Kapi mentegesinin takilmasi 265

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degiştinilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtibata geziniz. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Güçlü elektrromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

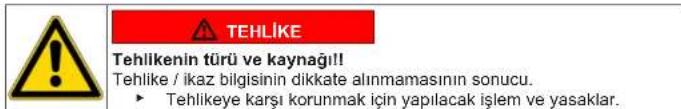

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorenusve yapisi aynidir.

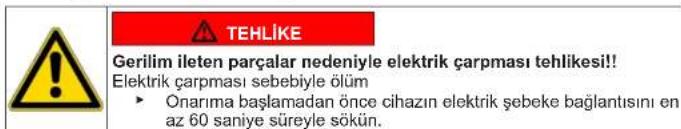

Asagidaki omeke, geril litem parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkinda uyanda bulunan bir ikaz bilgis iogsterilmisir. Tehlkiy i onlemek icin alnmasi gereken onlenler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya)düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz	ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 sanije once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir gvenilik testi gerekteletilimdir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmalidir

Aigre v haraketeli parcalarin onarim, bakim, hata arama v servis islemlerinde yaratabatelegci ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmalidir.
Elektrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanimlama Detaylar Görtüller
Sabitlme peçasi [15000155]	Plastik parçalarin gezşetilmesi yüzün alet
Delik boşlukdu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidar�件in
Tork anahtari [15000441]	Tork anahtari 20 - 100 Nm
Düz tornavida [00340854]	Biçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu lizasyon 1000 V AC
Düz tornavida [00340855]	Biçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu lizasyon 1000 V AC
Kargaburun pense,;açili,aşkılcı [00341269]	Uzunjuk 200 mm
Yan keski [00342182]	Uzunjuk: 200 mm

Tanimlama Detaylar Görtüller
Kombine Anahtar [00340811]	Anahtar boyutu 10°mm, M6
Combination wrench [00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar [00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar [15000459]	Anahtar boyutu 16°mm, M10

Onarim

4.1 Taban kapaigin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.

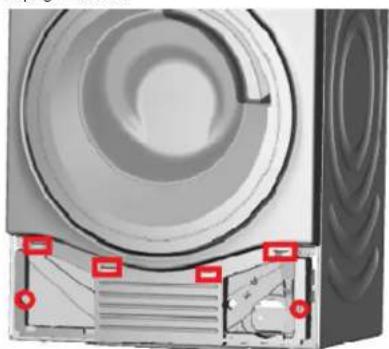

4.1.1 Taban kapaginin dokulmesi

1. Bosaltma hortumunu sokun.
2. Bosaltma kapagini dokun.
3. Taban kapaqini dokun.

1. Hortumu klipsten gikartin.
2. Vidalari sokun.
3. Timagi serbest birakin.
4. Taban kapağını sökün.

4.1.2 Taban kapaginin takilmasi

Ters sira ile monte edin.

Onarim

4.2 On panelin degisimi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi sokiuldu.
Gösterge paneli söküldu.
Kapikaldirildi.
Kapi contasi söküldu
Taban kapaigi sukuldu. 260

4.2.1 On panelin sukulmesi

DIKKAT

Keskin govde kenarlar!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duismehlikesi!

usen parcalar nedeniyle yaralanma
Bileşenleri dusmeye karsi emniyete alin

DIKKAT!

Vidalarin gesetilmesi nedeniyle parcalarin duism tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasalar.

BileşenleriDFSmeyekarı emniyete aln.

Vidalani sū sirada sōkūn (1-2-3-4).

1. On paneli dokunuz.

4.2.2 On sacin takilmasi

Ters sira ile monte edin.

Onarim

4.3 Kapinn degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrir.

4.3.1 Kapinin sukulmesi

1.2 adet vidayi sokun (1).
2. Tirnaklari diz tornavidayla serbest birakin (2).

4.3.2 Kapinin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapi contasinin degistirilmesi

DIKKAT

Keskin govde kenarlan!

Kesik yaralanmaları

Koruyucu eldiven kullanilmaldir.

A DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle varalanma.

Bilesenleri dusmeye karsi emniyete alin.

DIIKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin du sme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri yüzmeye karsı emniyete alin.

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemesinden aynir.
Deterjan bolmesi sakuldu.
Kapi kaldirildi.
Taban kapagi sukuldü.→260

4.4.1 Kapi contasinin sikulmesi

1.

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.
Bileşenleri dusmeye karsi emniyete alin.

DIKKATI

Vidalarin gesetilmesi nedeniyle parcalarin du sm tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (om. zemin)

asarlars
Bilesenleri dusmeye karst emniyete alin

Vidalani sū sirada sōkūn (1-2-3-4).

1. Cihazin arkasindaki vidalan gevsetin.
2. Ust tablayi cikarin.
3. Gösterge panelin üst ve sag tarafindaki timaklari serbest birakin.
4. Gösterge panelini sökun.

5. Üst tarafakti tambur lambasi tutucusunu sökün.

6. Deterjan kabī muḥafazasinīn vidalarīnī geysetin.

8

DIKKATI

Yüzeyin hasar görme tehlikesi!

Yanlis alelerin kullanilmasi sonucu cihazin yuzeyi czilebilir.

Gergi halkasini degistirmek icin sadece plastik alelter kullanin

Gergi halkasini plastik bir aletle contadan sokun.

1. Kapi contasini on panelden cikartin.
2. Kablo konnektorunu kapi kilidinden cikartin.
3. On paneli dokunuz.

Onarim

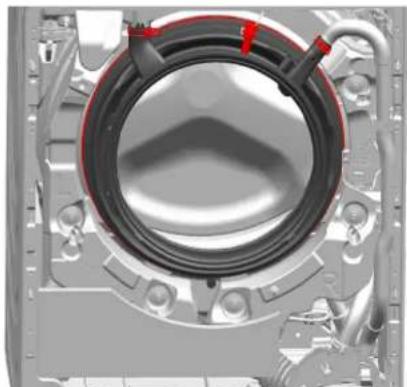

1. Tum hortum baglantilarini ayirin.

1. Kapi contasin sokun.

4.4.2 Kapi contasinin takilmasi

Tersiraile montedin.

Onarim

4.5 Kapi menteşsinin degişirilmesi

DIKKAT

Açk menteşebolgesi!

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi sokiuldu.
Kapikaldinldt.
Kapi contasi dokuldu.
Taban kapagi sokiuldu. 260
On saq sakulmog olmal.

4.5.1 Kapi mentalgesinin sikulmesi

1.2 adet vidayisokun.
2. Kapi menteşesini dokun.

4.5.2 Kapi mentesisin takilmasi

Ters sira ile monte edin.
