| Type de produit | Support de perçage magnétique |
| Marque | Metabo |
| Modèle | M 100 |
| Utilisation prévue | Perçage avec perceuse Metabo B 32/3 sur surfaces métalliques magnétiques |
| Alimentation électrique | Secteur, 110-120 V ou 220-240 V, 50/60 Hz |
| Classe de protection | I (nécessite prise avec terre) |
| Courant max. pour perceuse sur prise (4) | 12 A (110-120 V) / 9 A (220-240 V) |
| Force d'adhérence | Maximale sur acier doux d'épaisseur ≥ 12 mm |
| Course maximale (Hmax) | Consulter la plaque signalétique |
| Poids (sans câble) | Consulter la plaque signalétique |
| Dimensions du pied magnétique | Consulter la plaque signalétique |
| Fonctions principales | Perçage magnétique, fixation par aimant, chaîne de sécurité pour travail en hauteur |
| Ordre de mise en marche | Activer d'abord l'aimant (interrupteur 11), puis la perceuse (interrupteur 9) |
| Protection anti-démarrage | La perceuse ne redémarre pas automatiquement après coupure de courant ou désactivation de l'aimant |
| Entretien | Nettoyage régulier, lubrification de la crémaillère et du coulisseau avec huile et graisse universelle |
| Sécurité | Utiliser chaîne de sécurité pour travaux au-dessus de la tête, porter EPI (lunettes, gants, casque) |
| Accessoires | Utiliser exclusivement des accessoires Metabo |
| Réparations | Effectuées uniquement par un atelier agréé Metabo |
| Protection de l'environnement | Recyclable à 100%, ne pas jeter aux ordures ménagères (DEEE) |
FOIRE AUX QUESTIONS - M 100 METABO
Questions des utilisateurs sur M 100 METABO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice M 100 - METABO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil M 100 de la marque METABO.

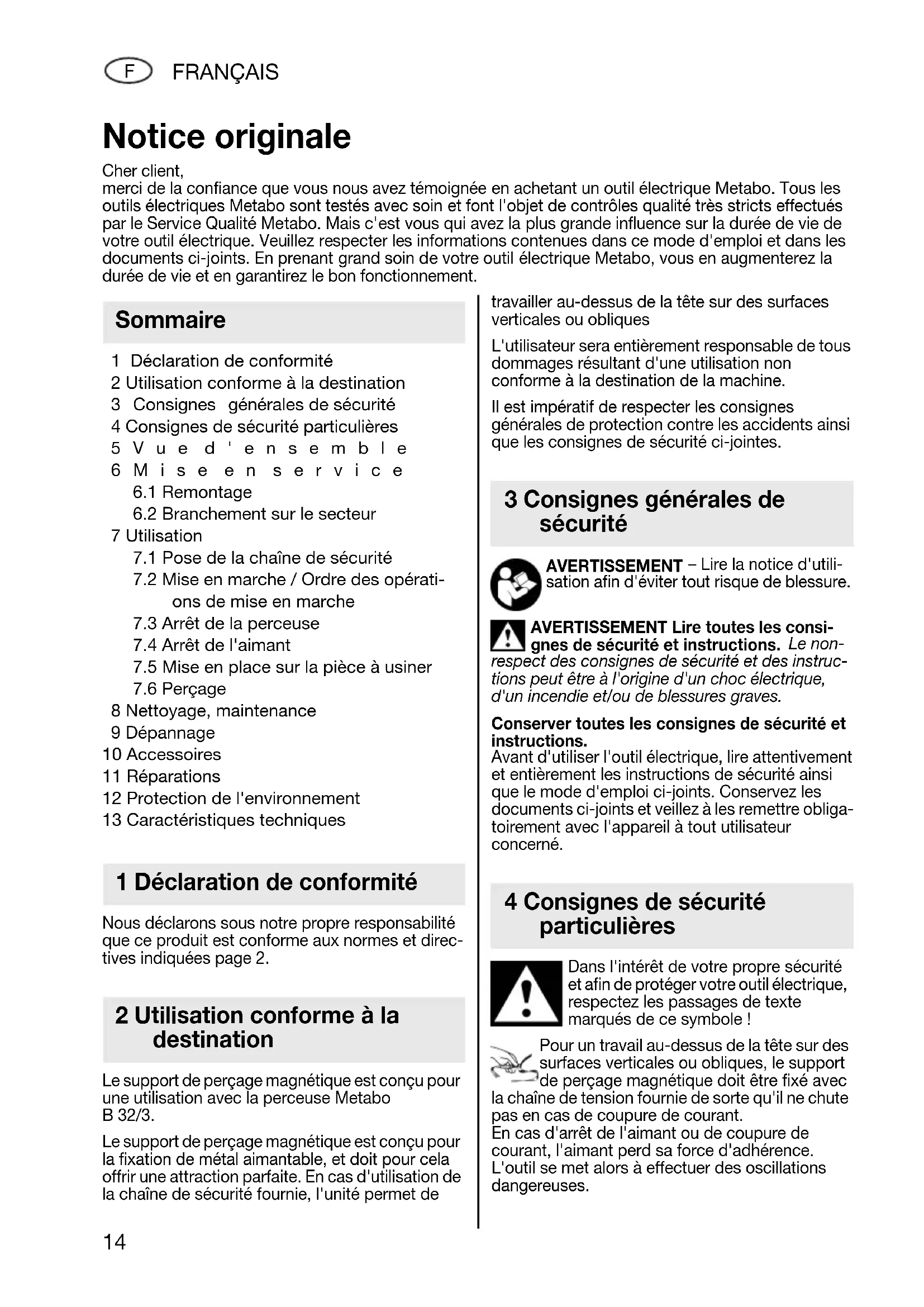

MODE D'EMPLOI M 100 METABO
Merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre outil électrique. Veuillez respecter les informations contenues dans ce mode d'emploi et dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement.
Sommaire
1 Déclaration de conformité 2 Utilisation conforme à la destination 3 Consignes générales de sécurité 4 Consignes de sécurité particulières 5 Vue d'ensemble 6 Mise en service
6.1 Remontage 6.2 Branchement sur le secteur
7 Utilisation
7.1 Pose de la chaîne de sécurité 7.2 Mise en marche / Ordre des opérations de mise en marche
7.3 Arrêt de la perceuse 7.4 Arrêt de l'aimant 7.5 Mise en place sur la pièce à usiner 7.6 Perçage
8 Nettoyage, maintenance 9 Dépannage 0 Accessoires 11 Réparations 12 Protection de l'environnement 13 Caracteristiques techniques
1 Déclaration de conformité
Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et directives indiquées page 2.
2 Utilisation conforme à la destination
Le support de perçage magnétique est conçu pour une utilisation avec la perceuse Metabo B 32/3.
Le support de perçage magnétique est conçu pour la fixation de métal aimantable, et doit pour cela offrir une attraction parfaite. En cas d'utilisation de la chaîne de sécurité fournie, l'unité permet de
travailler au-dessus de la tête sur des surfaces verticales ou obliques
L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine.
Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.
3 Consignes générales de sécurité
AVERTISSEMENT - Lire la notice d'utilisation afin d'éviter tout risque de blessure.
AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non
respect des consignes de sécurité et des instructions peut être à l'origine d’un choc électrique, d’un incendie et/ou de blessures graves.
Conserver toutes les consignes de sécurité et instructions.
Avant d'utiliser l'outil électrique, lire attentivement et entièrement les instructions de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec l'appareil à tout usage concerné.
4 Consignes de sécurité particulières
Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole !
Pour un travail au-dessus de la tête sur des surfaces verticales ou obliques, le support de perçage magnétique doit être fixé avec une des tensions fournies de sorte qu'il ne chute pas en cas de coupure de courant.
En cas d'arrêt de l'aimant ou de coupure de courant, l'aimant perd sa force d'adhérence.
L'outil se met alors à effectuer des oscillations dangereuses.
Lors d’un travail au-dessus de la tête, toujours porter un casque de protection.
Lors d’un travail sur un échafaudage, mettre un harnais de sécurité.
Lors du travail, systématiquement porter des lunettes et gants de protection ainsi que des chaussures ajustées.
Vérifier l'état du cordon d'alimentation au secteur, de l'interrupteur et de la protection anti-torsion.
L'aimant peut produire des champs magnétiques et électromagnétiques susceptibles de créer des nuisances sur les prothèses médicales.
La surface de l'électroaimant doit être propre et lisse.
La force d'adhérence magnétique dépend de l'épaisseur et des propriétés du matériel.
Les couches de peinture, de zinc et d'agent inflammable réduisent la force d'adhérence de l'aimant.
Ne pas exposer le support de perçage magnétique à la pluie et ne pas l'utiliser dans des endroits humides ou explosifs.
Avant de procéder à tout réglage ou maintenance sur la perceuse, retirer de la prise sur le support de perçage magnétique la fiche d'alimentation de la perceuse.
Attention! Une fois la fiche d'alimentation secteur retirée du support de perçage magnétique, l'aimant perd sa force d'adhésion.
Suivre la notice d'utilisation de la perceuse.
Brancher sur la prise (4) uniquement les perceuses ayant l'intensité suivante :
pour 110-120 V : max. 12 A;
pour 220-240 V : max. 9 A.
Avant toute utilisation, vérifier que l'excentrique (13) est bien tendu pour éviter tout glissement ou pivotement intempestif de la partie supérieure.
Porter des lunettes de protection.
Attention: risque de choc électrique
Attention: champ magnétique.
Interdit aux personnes portant un pacemaker.
5 Vue d'ensemble
Voir page 3.
1 Mousqueton de la chaîne de sécurité
2 Chaîne de sécurité
3 Points d'arrêt
4 Prise de courant de la perceuse
5 Coulisseau
6 Vis sans tête pour régler le jeu du coulisseau
7 Lévier
8 Broche
9 Interrupteur pour permettre la perceuse en marche
10 Interrupteur pour arrêter la perceuse
11 Interrupteur pour activer / désactiver l'aimant
12 Pied magnétique / aimant
13 Excentrique
14 Vis pour fixer la perceuse
15 Support pour fixer la perceuse
16 Anneau de serrage
17 Vis de l'anneau de serrage
6 Mise en service
Avant la mise en service, vérifier si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre secteur.
Vérifiez que l'appareil est en bon état : avant toute utilisation, il faut s'assurer que les dispositifs de protection et les pièces légèrement endommagées fonctionnent parfaitement et de manière conforme. Vérifiez que les pièces mobiles fonctionnent parfaitement et ne se bloquent pas, et qu'aucune pièce n'est endommagée. Toutes les pièces doivent être montées correctement et satisfaire à toutes les conditions nécessaires pour garantir le parfait fonctionnement de l'appareil. Si des dispositifs de protection et des pièces sont endommagées, il faut les faire réparer ou changer de manière conforme par un atelier spécialisé/agréé.
6.1 Remontage
- Visser fermement les 3 leviers (7) dans la broche (8).
- Insérer la perceuse B 32/3 :
- Dévisser la poignée supplémentaire de la perceuse (suivre la notice d'utilisation de la perceuse).
- Orienter la perceuse de sorte que le filetage (dans lequel la poignée supplémentaire était visée) soit dirigé vers le support (15).
- Insérer le collet de serrage de la perceuse dans l'anneau de serrage (16).
- Fixer la perceuse à l'aide de la vis (14) sur le support (15).
- Serrer la vis (17) de l'anneau de serrage.
- Appuyer sur l'interrupteur (10) et positionner l'interrupteur (11) sur "0" (pour éviter que la perceuse ne se mette en marche).
- Brancher la fiche d'alimentation secteur de la perceuse dans la prise (4) du support de perçage magnétique.
- Régler la perceuse en position de marche continue. (Suivre la notice d'utilisation de la perceuse).
6.2 Raccordement électrique
Le support de perçage magnétique apparait à la classe de protection I. De ce fait, les prescriptions imposent qu'il soit branché uniquement sur des prises reliées à la terre.
Si le travail nécessite l'emploi d'un cordon prolongateur, utiliser un comptant trois fils (son fil de terre devant être bien raccordé au contact de terre de la prise de courant et à celui de la fiche).
Pour tout travail à l'air libre, utiliser uniquement les cordons prolongateurs prévus à cet effet et portant les indications correspondantes.
Contrôler régulièrement les cordons prolongateurs. En cas de détérioration, les remplacer.
Les cordons prolongateurs doivent être adaptés à la puissance absorbée de la perceuse et du support de perçage magnétique (voir caractéristiques techniques). Lors de l'utilisation d'un tambour porte-cable, toujours dérouler le câble entièrement.
7.1 Pose de la chaîne de sécurité
Pour un perçage au-dessus de la tête sur des surfaces verticales ou obliques, le support de perçage magnétique doit être fixé avec la chaîne de sécurité (2) fournie de sorte qu'il ne se déplace pas en cas de coupure de courant.
- Placer la chaîne de sécurité (2) de sorte qu'en cas de coupure de courant le support de perçage magnétique bascule dans la direction visible à l'utilisateur.
Attention! Vérifier l'objet de la chaine de sécurité (2). Avant chaque utilisation, vérifier le fonctionnement que la chaine de sécurité (2) est en effet état et apte à assurer sa fonction. Si la chaine de sécurité (2) est endommagée ou que le casqueton (1) ne fonctionne plus correctement, interrompre immédiatement la chaine de sécurité.
- Placer la chaîne de sécurité (2) sur l'un des deux points d'arrêt (3) du support de perçage magnétique.
- Ensuite, la chaîne de sécurité doit être fixée à un autre point de fixation adapté ou au matériel à usiner. Accrocher le mousqueton (1) de la chaîne
de sécurité dans l'un des maillons de sorte que la chaîne soit tendue au maximum.
- Vérifier que le mousqueton (1) est complètement fermé.
La chaîne de sécurité ne remplace pas la force magnétique du support de perçage métallique, il s'agit exclusivement d'une protection contre les chutes en cas de panne de courant.
7.2 Mise en marche / ordre des opérations de mise en marche
Pour des raisons de sécurité, la perceuse peut être mise en marche seulement une fois l'aimant est activé. C'est pourquoi il faut suivre l'ordre des opérations de mise en marche.
- D'abord activer l'aimant : positionner l'interrupteur (11) sur "1". Lorsque l'aimant est en marche, le voyant intégré à l'interrupteur (11) est allumé.
- C'est seulement après que la perceuse peut être mise en marche à l'aide de l'interrupteur (9).
Voir chapitre 9.
Remarque: la pleine force d'adhérence magnétique est disponible lorsque la perceuse est en marche.
7.3 Arrêt de la perceuse
Appuyer sur l'interrupteur (10). Attendre que la perceuse s'immobilise complètement.
7.4 Arrêt de l'aimant
L'arrêt de l'aimant désactive sa force d'adhérence.
Positionner l'interrupteur (11) sur "0".
7.5 Mise en place sur la pièce à usiner
Le support de perçage magnétique n'adhère bien au matériel qu'encore si la surface du matériel est propre et lisse. Avant de mettre en place le support de perçage magnétique, enlever la rouille non adhérente, les salissures et la graisse et éliminer les perles de soudure et autres asperités eventuelles. Une mince couche de peinture ne compromet pas l'adherence. Si nécessaire, nettoyer aussi le pied magnétique (12).
Après la mise en marche de l'aimant, secouer vigoureusement le support de perçage magnétique par la poignée pour s'assurer qu'il adhère impeccablement au matériel. Si ce n'est pas le cas, vérifier l'état de la surface du matériel et du dessous du pied magnétique, nettoyer si nécessaire et remettre l'aimant en marche.
Acier de faible épaisseur
La force d'adhérence de l'aimant est maximale sur
les aciers à faible teneur en carbone d'une épaisseur minimale de 12mm
Pour percer l'acier de faible épaisseur, il convient de placer une plaque en acier (dimensions minimales 100 × 200 × 12 ~mm) sous le matériel (à l'endroit où sera posé le pied magnétique).
Métaux non-ferreux
Pour percer les métaux non-ferreux, il est nécessaire de fixer la plaque en acier sur le matériel et de placer ensuite le support de perçage magnétique sur la plaque.
Matériaux ronds ou fortement cintrés
Pour percer des matériaux ronds ou fortement cintrés, mettre le pied magnétique (12) sur le matériel en orientant son axe longitudinal parallèlement à l'axe longitudinal du matériel cintré.
Sur toute la longueur du pied magnétique, combler l'espace libre compris entre le pied magnétique et le matériel au moyen de coins ou barres en acier de sorte qu'après mise en marche de l'aimant, un maximum de lignes de force magnétiques puissent s'établir du pôle de l'aimant au corps du pied magnétique en passant par les coins (ou les barres).
Distribuer les coins en acier (ou les barres) des deux côtés du pied magnétique de façon que l'axe de la perceuse passe exactement par le centre du matériel au centre, car sinon, la perceuse risque de dévier.
Secouer le support de perçage magnétique par la poignée pour s'assurer qu'il adhère impeccablement au matériel.
7.6 Perçage
- Suivre la notice d'utilisation de la perceuse.
- Placer une pointe de centrage à l'emplacement où le trou doit être percé.
- Aligner le support de perçage magnétique de sorte que le foret se trouve à proximité de la marque de centrage.
- Activer l'aimant du support de perçage magnétique (interrupteur (11)).
- Une fois l'excentrique (13) desserré, la partie supérieure du support de perçage magnétique peut être tournée ou décalée de sorte que le foret se trouve exactement sur la marque de centrage. ATTENTION! Resserrer l'excentrique (13).
Avant toute utilisation, vérifier que l'excentrique (13) est bien serré pour éviter tout
glissement ou pivotement intempestif de la partie supérieure.
- Ensuite, mettre la perceuse en marche (interrupteur (9)).
- Commencer le perçage avec une force d'avance réduite.
- Une fois que la perceuse mord bien, continuer à travailler en augmentant légèrement la force. Ne pas trop forcer, car une sollicitation excessive de la perceuse provoque son usure prématurée. Veiller à l'évacuation régulière des copeaux.
- La profondeur de perçage est indiquée par la bague graduée sur la broche (8).
Lorsqu’après utilisation, le support de perçage magnétique est déposé sur un matériel offrant une dissipation insuffisante de la chaleur (matière plastique par exemple), ne pas mettre l’aimant en marche, car cela pourrait entraîner une surchauffe de la bobine magnétique.
8 Nettoyage, maintenance
Assurer régulièrement la maintenance, le nettoyage et le graissage.
Avant tout réglage, réparation ou entretien, débrancher la fiche d'alimentation secteur.
Pour lubrifier la crémaillère et le pignon engendrant le mouvement de montée et descente du coulissant (5), verser de temps en temps quelques gouttes d'huile sur la crémaillère.
Lubrifier les portées du coulissement (5) avec de la graisse universelle.
Jeu du coulisseau
Le jeu du coulisseau est réglé à l'usine.
Le coulisseau (5) doit être réglé de façon qu'il soit facile (perceuse en cours d'utilisation) à déplacer vers le haut et vers le bas, qu'il s'immobilise dans n'importe quelle position et qu'il ne soit pas entraîné vers le bas par le poids de la perceuse.
En cas de besoin, le jeu du coulisseau (5) peut être réglé avec les sept vis sans tête (6). Desserrer les contre-écrous, serrer les vis sans tête, desserrer les contre-écrous.
Protection antidémarrage (pour éviter tout redémarrage intempestif de l'outil)
La perceuse en marche s'immobilise lorsque
a) l'aimant est désactivé ou b) l'alimentation électrique est coupée
Au redémarrage de l'aimant ou au rétablissement de l'alimentation électrique, la perceuse ne redémarre pas automatiquement pour des raisons de sécurité (protection antidémarrage). La perceuse
doit être remise en marche à l'aide de l'interrupteur (9).
Voir chapitre 7.2.
10 Accessoires
Utilisez uniquement du matériel METABO.
S'il vous faut des accessoires, veuillez vous adresser à votre revendeur.
Pour pouvoir sélectionner les accessoires appropriés, indiquez le type exact de l'outil électrique au distributeur.
Voir gamme complète des accessoires sur www.metabo.com ou dans le catalogue principal.
11 Réparations
Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste!
Seul Metabo ou un atelier de service autorisé est habilité à effectuer le remplacement du câble de raccordement.
Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com.
Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.
12 Protection de l'environnement
Les emballages Metabo sont recyclables à 100%.
Les outils et accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.
Ce mode d'emploi est imprimé sur du papier blanchi sans chlore.
Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la
directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
13 Caractéristiques techniques
Commentaires sur les indications de la page 2.
Sous réserve de modifications allant dans le sens du progrès technique.
Hmax = Course maximale
P1 = Puissance absorbée
Fmax = Force d'adhésion maximale
A = Dimensions du pied magnétique m = Poids sans cordon d'alimentation
Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).
