Tipo di prodotto	Supporto di foratura magnetico
Marca	Metabo
Modello	M 100
Uso previsto	Foratura con trapano Metabo B 32/3 su superfici metalliche magnetiche
Alimentazione elettrica	Rete, 110-120 V o 220-240 V, 50/60 Hz
Classe di protezione	I (richiede presa con messa a terra)
Corrente max. per trapano sulla presa (4)	12 A (110-120 V) / 9 A (220-240 V)
Forza di aderenza	Massima su acciaio dolce di spessore ≥ 12 mm
Corsa massima (Hmax)	Consultare la targhetta
Peso (senza cavo)	Consultare la targhetta
Dimensioni del piede magnetico	Consultare la targhetta
Funzioni principali	Foratura magnetica, fissaggio mediante magnete, catena di sicurezza per lavoro in quota
Ordine di accensione	Attivare prima il magnete (interruttore 11), poi il trapano (interruttore 9)
Protezione anti-riavvio	Il trapano non riparte automaticamente dopo interruzione di corrente o disattivazione del magnete
Manutenzione	Pulizia regolare, lubrificazione della cremagliera e del cursore con olio e grasso universale
Sicurezza	Utilizzare catena di sicurezza per lavori sopra la testa, indossare DPI (occhiali, guanti, casco)
Accessori	Utilizzare esclusivamente accessori Metabo
Riparazioni	Eseguite solo da un'officina autorizzata Metabo
Protezione dell'ambiente	Riciclabile al 100%, non gettare nei rifiuti domestici (RAEE)

Domande frequenti - M 100 METABO

Come accendere il supporto di foratura magnetico M 100?

Per ragioni di sicurezza, attivare prima il magnete portando l'interruttore (11) su '1'. La spia si accende. Successivamente, è possibile avviare il trapano con l'interruttore (9).

Cosa fare in caso di interruzione di corrente durante l'uso?

Il magnete perde la sua forza di aderenza. Se si lavora sopra la testa, la catena di sicurezza (2) impedisce la caduta dell'apparecchio. Dopo il ritorno della corrente, il trapano non riparte automaticamente: è necessario riattivare il magnete e poi il trapano.

Come installare la catena di sicurezza?

Fissare la catena (2) a uno dei punti di arresto (3) del supporto, quindi agganciare il moschettone (1) a un punto fisso o al pezzo da lavorare. Tendere la catena al massimo. Non sostituisce la forza magnetica, serve come protezione contro le cadute.

Che tipo di trapano si può usare con il M 100?

Il supporto è progettato per il trapano Metabo B 32/3. La presa (4) accetta trapani con una corrente max di 12 A (110-120 V) o 9 A (220-240 V).

Come fissare il trapano sul supporto?

Smontare l'impugnatura supplementare del trapano, inserire il collare di serraggio nell'anello (16), quindi fissare il trapano con la vite (14) e serrare la vite (17) dell'anello.

Quali sono le precauzioni di sicurezza da prendere?

Indossare sempre occhiali di protezione, guanti e scarpe adatte. Per il lavoro in quota, utilizzare un casco e un'imbracatura. Verificare lo stato del cavo e dell'interruttore prima di ogni utilizzo.

Come pulire e mantenere il supporto?

Prima di qualsiasi manutenzione, scollegare la spina. Pulire regolarmente la superficie del piede magnetico. Lubrificare la cremagliera con alcune gocce d'olio e il cursore con grasso universale.

Cosa fare se il magnete non aderisce correttamente?

Verificare che la superficie del pezzo sia pulita, liscia e in acciaio magnetico. Lo spessore minimo raccomandato è di 12 mm. Pulire il piede magnetico (12) se necessario. Per superfici sottili, posizionare una piastra d'acciaio sotto.

Come regolare il gioco del cursore?

Utilizzare le sette viti senza testa (6): allentare i controdadi, stringere le viti per ridurre il gioco, quindi riavvitare i controdadi. Il cursore deve scorrere facilmente senza abbassarsi sotto il peso del trapano.

Dove trovare pezzi di ricambio o far riparare l'apparecchio?

Le riparazioni devono essere eseguite da un tecnico autorizzato Metabo. I pezzi di ricambio sono disponibili presso il rivenditore o sul sito www.metabo.com.

MANUALE UTENTE M 100 METABO

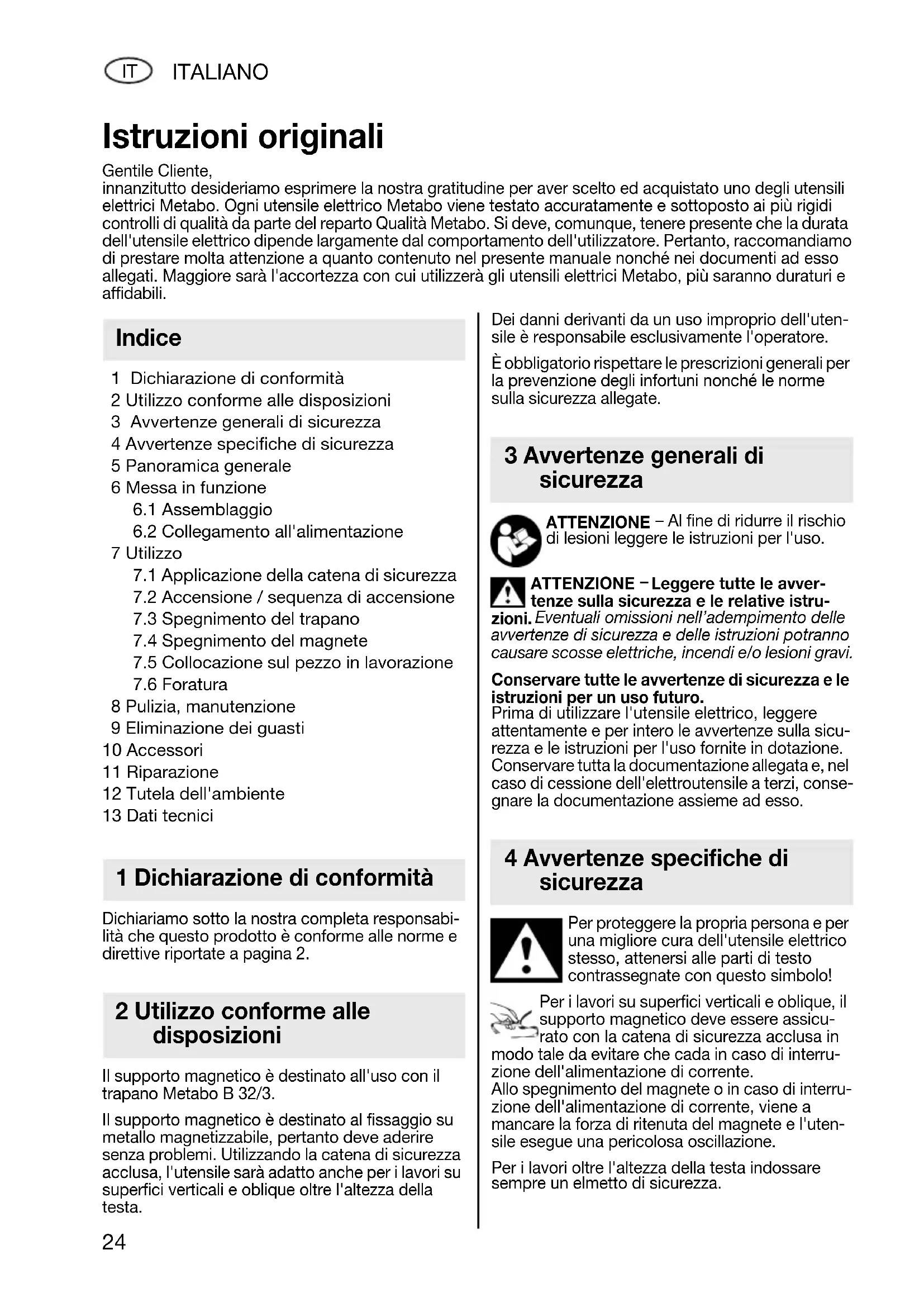

Istruzioni originali

Gentile Cliente,

innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili elettrici Metabo. Ogni utensile elettrico Metabo viene testato accuramente e sottoposto ai più rigidi controllingi di qualità da parte del reparto Qualità Metabo. Si deve, comunique, tenere presente che la durata dell'utensile elettrico dipende largamente dal comportamento dell'utilizzatore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contentuto nel presente manuale nonché nei documents adesso allegati. Maggiore sare l'accortezza con cui utilizzato gli utensili elettrici Metabo, più saranno duratori e affidabili.

Indice

1 Dichiarazione di conformità
2 Utilizzo conforme alle disposizioni
3 Avvertenze generali di sicurezza
4 Avvertenze specifiche di sicurezza
5 Panorama generale
6 Messa in funzione

6.1 Assemblaggio
6.2 Collegamento all'alimentazione

7 Utilizzo

7.1 Applicazione della catena di sicurezza
7.2 Accensione / sequenza di accensione
7.3 Spegnimento del trapano
7.4 Spegnimento del magnete
7.5 Collocazione sul pezzo in lavorazione
7.6 Foratura

8 Pulizia, manutenzione
9 Eliminazione dei guasti

10 Accessori
11 Riparazione
12 Tutela dell'ambiente
13 Dati tecnici

1 Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questo prodotto è conforme alle norme e direttive riportate a pagina 2.

2 Utilizzo conforme alle disposizioni

Il supporto magnetico è destinato all'uso con il trapano Metabo B 32/3.

Il supporto magnetico è destinato al fissaggio su metallo magnetizzabile, pertanto deve aderire alla problema. Utilizzato la catena di sicurezza acclusa, l'utensile sare adattoanche per i lavori su superfici verticali e oblique othere l'altezza della testa.

Dei danni derivanti da un uso impropero dell'uten-sile è responsabile escludivamente l'operaore.

E obblatorio rispetto are prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate.

3 Avvertenze generali di sicurezza

ATTENZIONE - Al fine di ridurre il rischio di lesioni leggere le istruzioni per l'uso.

ATTENZIONE - Leggere tutte le avver- tenze sulla sicurezza e le relative istru

zioni. Eventuali omissioni nell'adempimento delle avventenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesions gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzato l'utensile elettrico, leggere attendamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutte la documentazione allegata e, nel caso di cessione dell'elettrotensile a terzi, consegnare la documentazione assieme adesso.

4 Avvertenze specifiche di sicurezza

Per proteggere la propria persona e per una migliorare cura dell'utensile elettrico stesso, atteneri alle parti di testo contrassegnate con questo significolo!

Per i lavori su superfici verticali e oblique, il supporto magnetico deve essere assicurato con la catena di sicurezza acclusa in tale da evitare che cada in caso di interrudell'alimentazione di corrente.

Allo spagnimento del magnete o in caso di interruzione dell'alimentazione di corrente, viene a mancare la forza di ritenuta del magnete e l'utensile esegue una pericolosa oscillazione.

Per i lavori otre l'altezza della testa indossare sempre un elmetto di sicurezza.

Quando si lavora su impalcature, indossare sempre un'imbracatura di sicurezza.

Durante il lavoro indossare sempre occhiali protettivi, guanti di protezione e calzature adatte.

Prestare attenzione ad eventuali danneggiamenti del cavo di alimentazione di rete, dell'interruttore e della protezione antipiega.

I magneti generano campi magnetici ed elettromagnetic con ripercussioni negative su impianti medici.

La superficie degli elettromagneti deve essere pulita e piana.

La forza di ritenuta del magnete varia in funzione dello spessore e dal tipo di materiale.

Gli strati di colore, zinco e calamina riducono la forza di ritenuta del magnete.

Non esporre il supporto magnetico per trapano alla pioggia e non usare in ambienti bagnati o a rischio d'esplosione.

Prima di qualsiasi lavoro di regolazione o manutenzione sul trapano, estrarre la spina del trapano alla presa di corrente del supporto magnetico. Attenzione! Scollegando la spina di rete del supporto magnetico si elimina la forza di ritenuta del magnete.

Attenersi alle istruzioni del trapano.

Collegare alla presa (4) solo trapani con il seguente consumo di corrente:

per 110-120 V: max. 12 Ampere; per 220-240 V: max. 9 Ampere.

Prima di agli utilizzo verificare che l'eccentrico (13) sia serrato saldamente in modo da evitare uno spostamento o una rotazione occidentale della parte superiore.

Indossare occhiali protettivi.

Avvertenza per tensione elettrica pericolosa.

Avverenza per Campo magnetico.

Vietato per persona con pacemaker.

5 Panorama generale

Vedi vagina 3.

1 Moschettone della catena di sicurezza
2 Catena di sicurezza
3 Punti di anticoraggio
4 Presa per il trapano

5 S l i t t a
6 Grani filettati per la regolazione del gioco della slitta

7 Leva
8 Alberino
9 Interruttore per l'accensione del trapano
0 Interruttore per lo spegnimento del trapano
1 Interruttore per accensione / spegnimento del magnete
2 Base del magnete/magnete
3 Eccentrico
4 Vite per il fissaggio del trapano
5 Supporto per il fissaggio del trapano
6 Anello di serraggio
7 Vite dell'anello di serraggio

6 Messa in funzione

Prima della messa in funzione verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetto di identificazione.
Controllare l'eventuale presenza di danni sull'utensile: prima di proseguire autilizzare l'utensile, occorrera esaminare con attenzione che i dispositivi di sicurezza, o le parti leggermente danneggiate, funzionino correttamente e in modo conforme alle disposizioni. Controllare che le parti mobili funzionino correttamente, che non siano bloccate né danneggiate. Tutte le parti dovanno essere montate correttamente, e adempiere a tutti i requisiti necessari per garantire il correttto funzionamento dell'utensile. I dispositivi di sicurezza e le parti che presentino anni andranno riparati o sostituita da un'officina specializzata e autorizzata, in modo conforme alle disposizioni.

6.1 Assemblaggio

1. Avvitre saldamente le 3 leve (7) nell'alberino (8).

2. Applicare il trapano B 32/3:

3. svitare l'impugnatura supplementare del trapano (attenersi alle istruzioni del trapano).

4. Orientare il trapano in modo tale che la filettatura (nella quale era avvitata l'impugnatura supplementare) sia rivolta verso il supporto (15).
5. Inserire il collare di serraggio del trapano nell'anello di serraggio (16).
6. Avvitare saldamente il trapano con la vite (14) al supporto (15).
7. Stringere la vite (17) dell'anello di serraggio.

8. Première l'interruttore (10) e impostarlo (11) su "0" (perché il trapano non si accenda).

9. Inserire la spina di rete del trapano nella presa (4) del supporto magnetico per trapano.

10. Sul trapano, impostare l'accensione continua. (Attenersi alle istruzioni del trapano).

6.2 Collegamento di alimentazione

Il supporto magnetico per trabano corrisponde alla classe di protezione I e più essere+dunque collegato sostanto a prese dotate di messa a terra a norma di legge.

Se è necessario utilizzato un cavo di prolunga,esso dovrà essere a tre fili, e il relative conducatore di terra dovrà condurre correttamente con il contatto di terra della presa di collegamento ed essere collegato con quello della spina.

All'aperto usare solo cavi di prolunga adatti e appositamente contrassegnati.

Ispezionare regolarmente i cavi di prolunga e sostituirli se sono danneggiati.

I cavi di prolunga devono essere adatti alla potenza assorbita del trapano e del supporto magnetico (cfr. dati tecnici). In caso di utilizzo di un avvolgicavo, svolgere sempre il cavo completamente.

7 Utilizzo

7.1 Applicazione della catena di sicurezza

Per la foratura su superfici verticali e oblique, il supporto magnetico deve essere assicurato con la catena di sicurezza (2) acclusa in modo tale da evitare che cada in caso di interruzione della corrente.

Applicare la catena di sicurezza (2) in modo tale che il supporto magnetico, in caso di tensione di rete residua si muova in senso opposto all'operaore.

Attenzione! Ispezionare la catena di sicurezza(2) per rilevare eventuali danni. Prima di ogni utilizzo verificare con cura la catena di sicurezza(2) accertandosi che funzioni sono problemi e in modo conforme alle dispositionsi. In caso di danneggiamenti alla catena di sicurezza (2) o funzionamento anomalo del moschettone (1), sostuire immediamente la catena di sicurezza.

• Applicare la catena di sicurezza (2) su uno dei punti di supporto (3) del supporto magnetico.
• Quindi fissare la catena di sicurezza ad un'alto punto di fissaggio adatto o al materiale da lavorare. Agganciare il moschettone (1) della catena di sicurezza in una maglia della catena in modo tale che la catena sia più tesa possibile.
• Verificare che il moschettone (1) sia completeness chiuso.

La catena di sicurezza non sostituisce la forza magnetica del supporto magnetico, ma serve soltanto come sicurezza contro la caduta in caso di interruzione di corrente.

7.2 Accensione / sequenza di accensione

Per motivi di sicurezza, il trapano più essere accesso solo dopo l'accensione del magnete. Pertanto, atteneri alla sequenza di accensione.

1. Accendere prima il magnete: regolare l'interrottore (11) su "1". Quando il magnete è accesso, la spia di segnalazione integrata nell'interruttore (11) si accenderà.
2. Solo a什麽 punto accendere il trapano tramite I'interruttore (9).

Vedere anche il capitolo 9.

Osservazione: la piena forza magnetica si ottiene con il trapano acceso.

7.3 Spegnimento del trapano

Premere l'interruttre (10). Attendere finché il trapano si sua fermato completamente.

7.4 Spegnimento del magnete

Allo spagnimento del magnete viene meno la forza di ritenuta dello stesso.

Regolare l'interrottore (11) su "0".

7.5 Collocazione sul pezzo in lavorazione

Il supporto magnetico aderisce correttamente al materiale da forare sostanto se le superficie del materiale stesso sua pulita e liscia. Prima di collocare il supporto magnetico, occorrera rimuovere le eventuali particelle di ruggine, di sporcizia e di grasso; le gocce di condensa eventualmente presenti andranno spianate. Un sottile strato di vernice non compromette l'aderenza. Se necessario, pulire ancche la base del magnete (12).

Dopo l'accensione del magnete, scuotere con forza l'impugnatura del supporto magnetico, per accertarsi cheessoaderisca correttamente al materiale.In caso contrario,controllare la superficie del materiale e il lato inferiore della base del magnete,pulire se necessario eriaccendere il magnete.

Acciaio di spessore ridotto

L'aderenza ottimale si ottiene su acciaio a basso contentuto di carbonio, di almeno 12mm di spessore.

Per la foratura in acciaio di spessore ridotto, è possibile sistemare molto il materiale (nel punto in cui va collocata la base del magnete) una piastrina in acciaio (misure minime 100 × 200 × 12 ~mm ).

Metalli non ferrosi

Per la foratura in metalli non ferrosi occorrera fissare la piastrina in acciaio sul materiale, quindi

sistemare il supporto magnetico per trapano sulla piastrina stessa.

Materiale di forma circolare o fortemente curvato

Per la foratura in materiale di forma circolare o fortemente curvato, occorrera collocare sul materiale la base del magnete (12) in modo che il suo asse longitudinale corra paralleamente a quello del materiale curvato.

Lo spazio libero tra la base del magnete e il materi-rale, su entrambi i lati e sull'intera lunghezza della base del magnete, andra colmato con spessori o listelli in acciaio, in modo che, dopo l'accensione del magnete, il maggior numero possibile di linee di forza magnetiche scorrano dal polo del magnete,attraverso gli spessori (olistelli) e il materi-rale, sino all'alloggiamento della base del magnete.

Gli spessori (o listelli) dovranno essere suddivisi sui due lati della base del magnete in modo che l'asse della punta sia allineato direttamente sul centro del materiale curvato, poiché in caso contrario la punta potrebbe scorrere lateralmente.

Scuotere l'impugnatura del supporto magnetico per accertarsi che aderisca correttamente al materiale.

7.6 Foratura

• Attenersi alle istruzioni del trapano.
• Bulinare il punto in cui deve essere eseguito i foro.
• Orientare il supporto magnetico in modo tale che la punta si trovi vicino alla demarcazione del bulino.
• Accedere il magnete del supporto (interrottore (11)).
• Dopo l'allentamento dell'eccentrico (13) è possibile ruotare e spostare lateralmente la parte superiore del supporto magnetico in modo tale che la punta si trovi precisamente sopra la demarcazione del bulino. Attenzione! Stringere nuovamente (13) l'eccentrico.

Prima di ogni utilizzato verificare che leccentrico (13) sia serrato saldamente in modo daevitare uno spostamento o una rotazione accidentale della parte superiore.

• Infine, accendere il trapano (interruptore (9)).
• Iniziare la foratura con forza di avanzamento ridotta.
• Quando la punta avrà ingranato, sare possibile proseguire la lavorazione con una forza di avanzamento leggermente maggiore. Una forza di avanzamento troppo elevata comporta l'usura

prematura della punta. Assicurare un regolare scarico dei trucoli.
- L'anello graduato sull'alberino indica la profondità di foratura (8).

Se il supporto magnetico (dopo l'uso) resta posato a lungo su un materiale con insufficiente dissipazione di calore (ad es. plastica), non attivare il magnete, poiché ciò potrebbe comportare il surriscaldamento delle bobine elettromagnetiche.

8 Pulizia, manutenzione

Effettuare regolarmente i lavori di manutenzione, di pulizia e di lubrificazione.

Prima di effettuare regolazioni, lavori di manutenzione o riparazioni, estrarre la spina di alimentazione.

Per lubrificare la cremagliera e il pignone, che provvedono al movimento nei due sensi della slitta, applicare agli tanto alcune gobce di olio sulla cremagliera. (5)

Lubricare le superfici di scorrimento della slitta (5) con grasso universale.

Gioco della slitta

Il gioco della slitta viene impostato in fabbrica.

La slitta (5) andra regolata in modo tale da poter essere spostata agevolmente (durante l'impiego del trapano) verso l'alto e verso il basso, in modo da poter restare ferma in tutte le posizioni e da non essere trascinata in basso dal peso del trapano.

Il gioco della slitta (5) più essere regolato mediante i sette grani filettati (6). Allentare i controdadi, stringere i grani filettati, riavvitare i controdadi.

9 Eliminazione dei guasti

Protezione contro il riavvio (per impedire un riavvio accidentale)

a) il magnete viene spento o
b) l'alimentazione di corrente viene interrotta, il trapano si arresta.

Alla riaccensione del magnete o dopo il ripristino dell'alimentazione di corrente, il trapano, per motivi di sicurezza, non si riavvia (protezione contro il riavvio). Riaccendere il trapano tramite l'interruttore (9).

Vedereanche il capitolo 7.2.

10 Accessori

Utilizzato escludivamente accessori originali Metabo.

In caso di necessità, rivolgersi al rivenditore per l'acquisto di accessori.

Per la selezione corretta degli accessori, è essen-zialeindicare al rivenditore il modello esatto dell'utensile elettrico.

Il programma completo degli accessori si trovava su www.metabo.com oppure nel catalogo principale.

11 Riparazione

Le eventuali riparazioni degli utensili elettrici devono essere eseguite esclusivamente da tecnici / elettriciisti specializzati!

In caso di necessità, il cavo di collegamento deve essere sostituito esclusivamente da Metabo o da un'officina di assistenza clienti autorizzata.

Nel caso di eletttroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il site www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

12 Tutela dell'ambiente

Gli imballaggi usati alla Metabo sono riciclabili al 100% .

Gli utensili elettrici inutilizzabili e i relativi accessori comprehendono una grande quantità di materie plastiche e materie prime riciclabili.

Le presenti istruzioni per l'uso sono stampate su carta sbiancata alla cloro.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettROUTensili usati devono essere smaltiti separamente e sottomosti ad unsystema di riciclaggio ecologico.

13 Dati tecnici

Spiegazioni relative ai dati riportati a pagina 2.

Ci riserviamo il diritto di apportare modifiche per il miglioramento Tecnologico.

Hmax = Corsa massima

P = Assorbimento di potenza nominale

F_ = Forza di ritenuta massima

A = Misure della base del magnete

m = Pesoswana cavo di alimentazione

I suddetti dati tecnici sono soggetti a tolleranze (in funzione dei rispetti standard validi).

Manual original

Estimado cliente,

P1 = nimellisottoteho

F_ = maks.tartuntavoima

A = magneettijalan mitat
