M 100 - Bohrmaschine METABO - Kostenlose Bedienungsanleitung

Produkttyp	Magnetischer Bohrhalter
Marke	Metabo
Modell	M 100
Verwendungszweck	Bohren mit Metabo B 32/3 Bohrmaschine auf magnetischen Metalloberflächen
Stromversorgung	Netz, 110-120 V oder 220-240 V, 50/60 Hz
Schutzklasse	I (erfordert Steckdose mit Schutzleiter)
Max. Strom für Bohrmaschine an Steckdose (4)	12 A (110-120 V) / 9 A (220-240 V)
Haftkraft	Maximal auf Weichstahl mit Dicke ≥ 12 mm
Maximaler Hub (Hmax)	Siehe Typenschild
Gewicht (ohne Kabel)	Siehe Typenschild
Abmessungen des Magnetfußes	Siehe Typenschild
Hauptfunktionen	Magnetbohren, Magnetbefestigung, Sicherheitskette für Arbeiten in der Höhe
Einschaltreihenfolge	Zuerst Magneten einschalten (Schalter 11), dann Bohrmaschine (Schalter 9)
Wiederanlaufschutz	Die Bohrmaschine startet nach Stromausfall oder Abschalten des Magneten nicht automatisch neu
Wartung	Regelmäßige Reinigung, Schmierung von Zahnstange und Schlitten mit Öl und Universal-Fett
Sicherheit	Sicherheitskette für Überkopfarbeiten verwenden, PSA tragen (Schutzbrille, Handschuhe, Helm)
Zubehör	Ausschließlich Metabo-Zubehör verwenden
Reparaturen	Nur durch autorisierte Metabo-Werkstatt
Umweltschutz	100% recycelbar, nicht im Hausmüll entsorgen (WEEE)

Häufig gestellte Fragen - M 100 METABO

Wie schalte ich den magnetischen Bohrhalter M 100 ein?

Aus Sicherheitsgründen schalten Sie zuerst den Magneten ein, indem Sie den Schalter (11) auf '1' stellen. Die Kontrollleuchte leuchtet auf. Dann können Sie die Bohrmaschine mit dem Schalter (9) einschalten.

Was tun bei einem Stromausfall während der Verwendung?

Der Magnet verliert seine Haftkraft. Wenn Sie über Kopf arbeiten, verhindert die Sicherheitskette (2) das Herunterfallen des Geräts. Nach Rückkehr des Stroms startet die Bohrmaschine nicht automatisch: Sie müssen den Magneten und dann die Bohrmaschine wieder einschalten.

Wie installiere ich die Sicherheitskette?

Befestigen Sie die Kette (2) an einem der Anschlagpunkte (3) des Halters und hängen Sie den Karabiner (1) an einem festen Punkt oder am Werkstück ein. Spannen Sie die Kette maximal. Sie ersetzt nicht die Magnetkraft, sondern dient als Fallschutz.

Welcher Bohrmaschinentyp kann mit dem M 100 verwendet werden?

Der Halter ist für die Bohrmaschine Metabo B 32/3 ausgelegt. Die Steckdose (4) akzeptiert Bohrmaschinen mit einem max. Strom von 12 A (110-120 V) oder 9 A (220-240 V).

Wie befestige ich die Bohrmaschine am Halter?

Entfernen Sie den Zusatzhandgriff der Bohrmaschine, setzen Sie das Spannfutter in den Ring (16) ein, befestigen Sie die Bohrmaschine mit der Schraube (14) und ziehen Sie die Schraube (17) des Rings fest.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie stets eine Schutzbrille, Handschuhe und festes Schuhwerk. Bei Arbeiten in der Höhe verwenden Sie einen Helm und ein Auffanggurt. Überprüfen Sie vor jedem Gebrauch den Zustand des Kabels und des Schalters.

Wie reinige und warte ich den Halter?

Vor jeder Wartung den Stecker ziehen. Reinigen Sie regelmäßig die Oberfläche des Magnetfußes. Schmieren Sie die Zahnstange mit einigen Tropfen Öl und den Schlitten mit Universal-Fett.

Was tun, wenn der Magnet nicht richtig haftet?

Stellen Sie sicher, dass die Oberfläche des Werkstücks sauber, glatt und aus magnetischem Stahl ist. Die empfohlene Mindeststärke beträgt 12 mm. Reinigen Sie ggf. den Magnetfuß (12). Bei dünnen Oberflächen legen Sie eine Stahlplatte darunter.

Wie stelle ich das Spiel des Schlittens ein?

Verwenden Sie die sieben Gewindestifte (6): Lösen Sie die Kontermuttern, ziehen Sie die Schrauben an, um das Spiel zu reduzieren, und ziehen Sie dann die Kontermuttern wieder fest. Der Schlitten sollte leicht gleiten, ohne unter dem Gewicht der Bohrmaschine nach unten zu fallen.

Wo finde ich Ersatzteile oder lasse ich das Gerät reparieren?

Reparaturen müssen von einem autorisierten Metabo-Fachmann durchgeführt werden. Ersatzteile erhalten Sie bei Ihrem Händler oder auf der Website www.metabo.com.

BEDIENUNGSANLEITUNG M 100 METABO

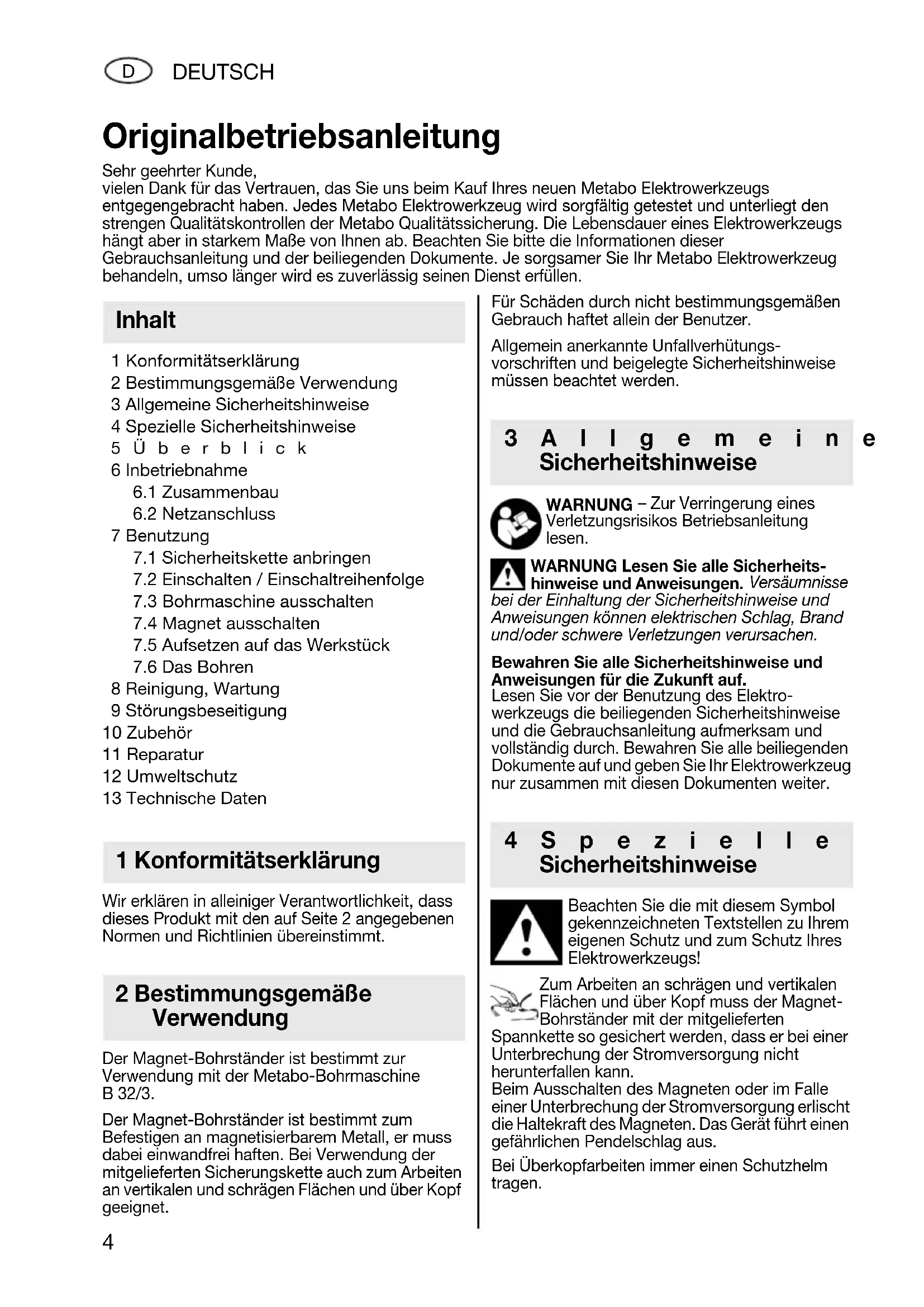

Originalbetriebsanleitung

Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hangt aber in starkem Maße von Ihnen ab. Beachten Sieitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlüssig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklarung
2 Bestimmungsgemäß Verwendung
3 Allgemeine Sicherheitshinweise
4 Spezielle Sicherheitshinweise
5 Überblick
6 Inbetriebnahme

6.1 Zusammenbau
6.2 Netzanschluss

7 Benutzung

7.1 Sicherheitskette anbringen
7.2 Einsatzen / Einsatzreihenfolge
7.3 Bohrmaschine ausschalten
7.4 Magnet ausschalten
7.5 Aufsetzen auf das Werkstück
7.6 Das Bohren

8 Reinigung, Wartung
9 Störungsbeseitigung

10 Zubehör
11 Reparatur
12 Umweltschutz
13 Technische Daten

1 Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit, dass diese Produkte mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt.

2 Bestimmungsgemäß Verwendung

Der Magnet-Bohrständer ist bestimmt zur Verwendung mit der Metabo-Bohrmaschine B 32/3.

Der Magnet-Bohrständer ist bestimmt zum Befestigen an magnetisierbarem Metall, er muss damit einwandfrei haften. Bei Verwendung der mitgelieferten Sicherungskette auch zum Arbeiten an vertikalen und schrägen Flächen und über Kopf geeignet.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungs-vorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 A l l g e m e i n e Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4 Spezielle Sicherheitshinweise

Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu ihrer eigenen Schutz und zum Schutz Ihrches Elektrowerkzeugs!

Zum Arbeitsen an schrägen und vertikalen Flächen und über Kopf muss der Magnet-Bohrständer mit der mitgelieferten

Spannkette so gesichert werden, dass er bei einer Unterbrechung der Stromversorgung nicht herunterfallen kann.

Beim Ausschalten des Magneten oder im Falle einer Unterbrechung der Stromversorgung erlischt die Haltekraft des Magneten. Das Gerät führt einen gefährlichen Pendelschlag aus.

Bei Überkopfarbeiten immer einen Schutzhelm tragen.

Legen Sie einen Auffanggurt beim Arbeitsen auf Gerüsten an.

Beim Arbeiten immer Schutzbrille, Schutzhandschuhe und geeignetes Schuhwerk/TRagen.

Achten Sie auf Beschädigungen der Netzanschlussleitung, Schalter und Knickschutz.

Durch den Magneten entstehen magnetische und elektramagnetische Felder, die sich negativ auf medizinische Implantate auswirken konnen.

Die Fläche für den Elektromagneten muss sauber und eben sein.

Die Magnethaltekraft ist abhängig von Materialstärke und Beschaffenheit.

Farb-, Zink- und Zunderschichten reduzieren die Magnethaltekraft.

Den Magnet-Bohrständer nicht dem Regen aussetzen und nicht in nassen oder explosionsgeführdaten Räumen verwenden.

Bevor irgendeine Einstellung oder Wartung an der Bohrmaschine vorgenommen wird, den Bohrmaschinen-Stecker aus der Steckdose des Magnet-Bohrständersziehen.

Achtung! Beim Ausstecken des Magnet-Bohrständer-Netzsteckers erlischt die Haltekraft des Magneten.

Betriebsanleitung der Bohrmaschine beachten.

An Steckdose (4) nur Bohrmschinen mit folgendem Stromverbrauch anschließen: bei 110-120 V: maximal 12 Ampere; bei 220-240 V: maximal 9 Ampere.

Überprüfen Sie vor jeder Benutzung, dass der Exzenter (13) fest gespannt ist, damit ein unbeabsichtigtes Verschieben oder Drehen des Oberteils nicht möglich ist.

Tragen Sie Augenschutz.

Warning vor gefährlicher elektrischer Spannung.

Warning vor magnetischem Feld.

Verboten fur Personen mit Herzschrittmacher.

5 Überblick

SieheSeite3.

1 Karabinerhaken der Sicherheitskette 2 Sicherheitskette

3 Haltepunkte

4 Steckdose für die Bohrmschine

5 Schlitten

6 Gewindestifte zum Einstellen des Spiels des Schlittens

7 Hebel

8 Sp i n d e l

9 Schalter zum Einsatzen der Bohrmaschine

10 Schalter zum Ausschalten der Bohrmaschine

11 Schalter zum Ein- und Ausschalten des Magneten

12 Magnetfuß / Magnet

13 Exzenter

14 Schraube zur Befestigung der Bohrmschine

15 Halter zur Befestigung der Bohrmaschine

16 Spanning

17 Schraube des Spanrings

6 Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Überprüfen Sie das Gerät auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Geräts müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden.

6.1 Zusammenbau

1. Die 3 Hebel (7) in die Spindel (8) fest einschrauben.

2. Bohrmaschine B 32/3 einsetzen:

3. Zusatzhandgriff der Bohrmsachine abschrauben (Betriebsanleitung der Bohrmsachine beachten).

4. Bohrmsachine so austrichen, dass das Gewinde (in welches der Zusatzhandgriff eingeschraubt war) zum Halter (15) zeigt.
5. Spannhals der Bohrmschine in den Spannring (16) einsetzen.

6. Bohrmsachine mit Schraube (14) am Halter (15) festschrauben.

7. Schraube (17) des Spannings festziehen.

8. Schalter (10) drücken und Schalter (11) auf „0" stellen (damit die Bohrmschine nicht anlaufen kann).
9. Netzstecker der Bohrmaschine in die Steckdose (4) des Magnet-Bohrständers einstecken.
10. An der Bohrmschine Dauereinschaltung einstellen. (Betriebsanleitung der Bohrmschine beachten).

6.2 Netzanschluss

Der Magnet-Bohrständer entspricht der Schutzklasse I und damit deshalb nur an vorschrittsmäßige geerdete Steckdosen angeschlossen werden.

Wenn ein Verlängerungskabel benötigt wird, muss es dreiadrig (und sein Schutzleiter einwandfrei leitend mit dem Schutzkontakt der Kupplungsdose und dem des Steckers verbunden) sein.

Benutzen Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

Kontrollieren Sie Verlängerungskabel regelmäßig und erstehen Sie diese, wenn sie beschädigt sind.

Veränderungskabel mussen für die Leistungs-aufnahme von Bohrmsachine und MagnetBohrständer geeignet sein (vgl. technische Daten). Bei Verwendung einer Kabelrolle, das Kabel immer vollständig abrollen.

7 Benutzung

7.1 Sicherheitskette anbringen

Zum Bohren an schrägen und vertikalen Flächen und über Kopf muss der Magnet-Bohrständer mit der mitgelieferten Sicherheitskette (2) so geschichert werden, dass sie bei einem eventuellen Spannungsausfall nicht herunterfallen kann.

Bringen Sie die Sicherheitskette (2) so an, dass sich der Magnet-Bohrständer bei einem Ausbleiben der Netzspannung vom Bedienenden weg bewegt.

Achtung! Überprüfen Sie die Sicherheitskette (2) auf Beschädigungen. Überprüfen Sie vor jedem Gebrauch die Sicherheitskette (2) sorgfältig auf einwandfrei und bestimmungsgemäß Funktion. Wenn die Sicherheitskette (2) beschädigt oder die Funktion des Karabinerhakens (1) nicht mehr einwandfrei ist, die Sicherheitskette(sofort austauschen.

• D i Sicherheitskette (2) an einem der beiden Haltepunkte (3) des Magnet-Bohrständers anbringen.
• Dann die Sicherheitskette an einem weiteren geeigneten Befestigungspunkt oder an dem zu

bearbeitenden Material befestigen. Den Karabinerhaken (1) der Sicherheitskette in eines der Kettenglieder einhaken, so dass die Kette möglichst straff sitzt.

• Prufen Sie, dass der Karabinerhaken (1) vollständig geschlossen ist.

Die Sicherheitskette ersetzt nicht die Magnetkraft des Magnet-Bohrständers, sie dient lediglich zur Sicherung gegen Herabfallen bei Spannungsausfall.

7.2 Einsatzen / Einsatzreihenfolge

Die Bohrmschine kann aus Sicherheitsgrunden erst nach Einschalten des Magnets eingeschaltet werden. Daher die Einschaltreihenfolge beachten.

1. Zuerst den Magnet einschalten: Schalter (11) auf „1“ stellen. Wenn der Magnet eingeschaltet ist, dann leuchtet die im Schalter (11) integrierte Signallampe.
2. Erst dann die Bohrmschine an Schalter (9) einschalten.

Siehe auch Kapitel 9.

Bemerkung: Die volle Magnethaltekraft steht bei eingeschalteter Bohrmschine zur Verfugung.

7.3 Bohrmaschine ausschalten

Schalter (10) drücken. Warten Sie bis die Bohrmaschine vollständig zum Stillstand gekommen ist.

7.4 Magnet ausschalten

Beim Ausschalten des Magneten erlischt die Haltekraft des Magneten.

Schalter (11) auf „0“ stellen.

7.5 Aufsetzen auf das Werkstück

Der Magnet-Bohrständer haftet nur dann einwandfrei auf dem Material, in dem gebohr werden soll, wenn die Oberfläche des Materials sauber und glatt ist. Loser Rost, Schmutz und Fett müssen vor dem Aufsetzen des Magnet-Bohrständers entfernt, evtl. vorhandene Schweizperlen oder Unebenheiten müssen geglißt werden. Eine)dünne Farbschicht beeinträchtigt die Haftwirkung nicht. Falls nötig, auch den Magnetfuß (12) reinigen.

Nach dem Einsatz des Magneten kräftig am Handgriff des Magnet-Bohrständers rutteln, um sich davon zu überzeugen, dass er einwandfrei auf dem Material haftet. Wenn das nicht der Fall ist, die Materialoberfläche und die Unterseite des Magnetfußes überprüfen, wenn notig reinigen und den Magneten nochmals einschalten.

Stahl mit geringer Dicke

Die optimale Haftwirkung wird auf

kohlenstofffarmem Stahl mit mindestens 12mm Dicke erreicht.

Zum Bohren in Stahl mit geringerer Dicke kann man unter dem Material (an der Stelle, an der der Magnetfuß aufgesetzt wird) eine Stahlplatte (Mindestabmessungen 100 × 200 × 12 ~mm ) anbringen.

NE-Metalle

Zum Bohren in NE-Metallen wird die Stahlplatte auf dem Material befestigt und der MagnetBohrständer dann auf die Stahlplatte gestellt.

Rundes oder stark gebogenes Material

Zum Bohren in rundem oder stark gebogenem Material wird der Magnetfuß (12) so auf das Material aufgesetzt, dass seine Längsachse parallel zur Längsachse des gekrummten Materials verläuft.

Den freien Raum zwischen dem Magnetfuß und dem Material an beiden Seiten über die ganze Länge des Magnetfußes mit Stahlkeilen oder -staben so ausfüllen, dass nach dem Einschalten des Magneten möglichst weitere magnetische Kraftlinien vom Magnetpol über die Keile (oder Stäbe) und das Material zum Magnetfuß-Gehäuse verlaufen.

Die Stahlkeile (Stäbe) müssen an den beiden Seiten des Magnetfußes so verteil sein, dass die Achse des Bohrers direkt auf das Zentrum des gekräummten Materials ausgerichtet ist, da der Bohrer sonst seitlich verlaufen kann.

Überzeugen Sie sich durch Rütteln am Handgriff des Magnet-Bohrständers, dass der Magnet-Bohrständer einwandfrei auf dem Material haftet.

7.6 Das Bohren

• Betriebsanleitung der Bohrmschine beachten.
• Die Stelle an der das Loch gebohr werden soll, ankörnen.
• Den Magnet-Bohrständer so ausrichten, dass sich die Bohrerspitze in der Höhe der Korner-Markierung befindet.
• Den Magneten des Magnet-Bohrständers einschalten (Schalter (11)).
• Nach Losen des Exzenters (13) kann das Oberteil des Magnet-Bohrständers so gedreht und seitlich verschoben werden, dass sich die Bohrerspitze genau über der Korner-Markierung befindet. Achtung! Den Exzenter (13) wieder fest spannen.

Überprüfen Sie vor jeder Benutzung, dass der Exzenter (13) fest gespannt ist, damit ein unbeabsichtigtes Verschieben oder Drehen des Oberteils nicht möglich ist.

• AnschlieBend die Bohrmaschine einschalten (Schalter (9)).
• Den Bohrvorgang mit geringer Vorschubkraft beginnen.
• Wenn der Bohrer gefasst hat, kann mit einer etwas hohenen Vorschubkraft weitergarbeitet werden. Eine zu hohe Vorschubkraft hat einen vorzeitigen Verschleib des Bohrers zur Folge. Achten Sie auf einen regelmäßigen Spanabfluss.
• Zur Ermittlung der Bohrtiefe dient der Skalenring an Spindel (8).

Wenn der Magnet-Bohrständer (nach dem Gebrauch) langere Zeit auf einem Material mit ungenügender Wärmeableitung (z.B. Kunststoff) abgestellt wird, darf man den Magneten nicht einschalten, da dies eine Überhitzung der Magnetspulen zur Folge haben können.

8 Reinigung, Wartung

Regelmäßig warten, reinigen und schmieren.

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen.

Zur Schmierung der Zahnstange und des Ritzels für die Auf- und Abwärtsbewegung des Schlittens (5) gelegentlich eine Tropfen Öl auf die Zahnstange geben.

Die Gleitflächen des Schlittens (5) mit Allzweckfett schmieren.

Spiel des Schlittens

Das Spiel des Schlittens ist werksseitig eingestellt.

Der Schlitten (5) muss so eingestellt sein, dass er (bei eingesetzter Bohrmaschine) leicht auf- und abwärts bewegt werden kann, in jeder Stellung stehen bleibt und nicht durch das Gewicht der Bohrmaschine nach unter gezogen wird.

Bei Bedarf kann das Spiel des Schlittens (5) mit den sieben Gewindestiften (6) eingestellt werden. Kontermuttern losen, Gewindestiffe anziehen, Kontermuttern wieder festziehen.

9 Störungsbeseitigung

Wiederanlaufschutz (um unbeabsichtigtes Wiederanlaufen zu verhindern)

Wenn bei eingeschalteter Bohrmschine a) der Magnet ausgeschaltet wird oder b) die Stromzufuhr unterbrochen wird, dann kommt die Bohrmschine zum Stillstand.

Bei Wiedereinschalten des Magneten oder Wiederherstellung der Stromzufuhr lauft die Bohrmschine - aus Sicherheitsgründen - nicht

von selbst an (Wiederanlaufschutz). Die Bohrmsachine an Schalter (9) wieder einschalten.

Siehe auch Kapitel 7.2.

10 Zubehör

Verwenden Sie nur original Metabo Zubehor.

Wenn Sie Zubehör benötigen, wenden Sie sich)):itte an ihren Handler.

Zur Auswahl des richtigen Zubehörs teilen Sie dem Handleritte den genauen Typ Ihres Elektrowerkzeugs mit.

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

11 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Ein Ersatz der Anschlussleitung darf nur von Metabo oder einer autorisierten Kundendienst-werkstätte durchgeführt werden.

Mit reparaturbedürftigen Metabo Elektrowerk-zeugen wenden Sie sichitte an ihre MetaboVertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

12 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfals einem Recyclingprozess zugeführrt werden können.

These Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedrückt.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

13 Technische Daten

Erläuterungen zu den Angaben auf Seite 2.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

$$ H _ {\max } = \text {m a x i m a l e r H u b} $$

P1 = Nennaufnahmeleistung

F_ = Maximale Haftkraft

A = Abmessungen des Magnetfußes m = Gewicht ohne Netzkabel

Die angegeben technischen Daten sind toleranzbehafte (entspruchend den jeweils gültigen Standards).

13 Technische gegevens

1 Überensstammelse déklaration
