Caractéristiques Techniques	Scie circulaire sans fil, compatible avec les batteries de la série Metabo 18V
Diamètre de la lame	190 mm
Profondeur de coupe maximale	65 mm à 90°
Vitesse à vide	5000 tr/min
Poids	3,5 kg (sans batterie)
Utilisation	Idéale pour les coupes de bois, panneaux et matériaux similaires
Maintenance	Vérifier régulièrement l'état de la lame et la nettoyer après utilisation
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Informations Générales	Garantie de 3 ans sur les outils Metabo, selon conditions

FOIRE AUX QUESTIONS - KSA 18 LTX METABO

Comment changer la lame de la scie METABO KSA 18 LTX ?

Pour changer la lame, débranchez la scie, retirez le carter de protection, puis utilisez la clé fournie pour desserrer la vis de fixation de la lame. Remplacez la lame par une nouvelle et resserrez la vis.

Que faire si la scie ne démarre pas ?

Vérifiez que la batterie est chargée et correctement installée. Assurez-vous également que l'interrupteur de sécurité est en position de marche et que la scie n'est pas en surcharge.

Comment ajuster la profondeur de coupe ?

Pour ajuster la profondeur de coupe, déverrouillez le levier de réglage de profondeur, positionnez la base de la scie à la profondeur souhaitée, puis verrouillez le levier à nouveau.

La scie fait un bruit anormal pendant l'utilisation, que faire ?

Un bruit anormal peut indiquer un problème avec la lame ou le moteur. Vérifiez la lame pour des dommages visibles et nettoyez la scie. Si le problème persiste, contactez le service après-vente.

Comment nettoyer ma scie METABO KSA 18 LTX ?

Débranchez la scie, puis utilisez un chiffon sec pour enlever la poussière et les débris. Évitez l'utilisation de produits chimiques agressifs et ne pas immerger l'outil dans l'eau.

Quelle est la garantie de la scie METABO KSA 18 LTX ?

La scie METABO KSA 18 LTX est généralement couverte par une garantie de 3 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

Quels types de lames sont compatibles avec la scie METABO KSA 18 LTX ?

La scie est compatible avec des lames de 190 mm de diamètre et un alésage de 30 mm. Assurez-vous de sélectionner des lames adaptées au matériau à couper.

Comment stocker la scie en toute sécurité ?

Rangez la scie dans un endroit sec et frais, à l'abri de l'humidité. Utilisez le carter de protection pour couvrir la lame et évitez les chocs.

MODE D'EMPLOI KSA 18 LTX METABO

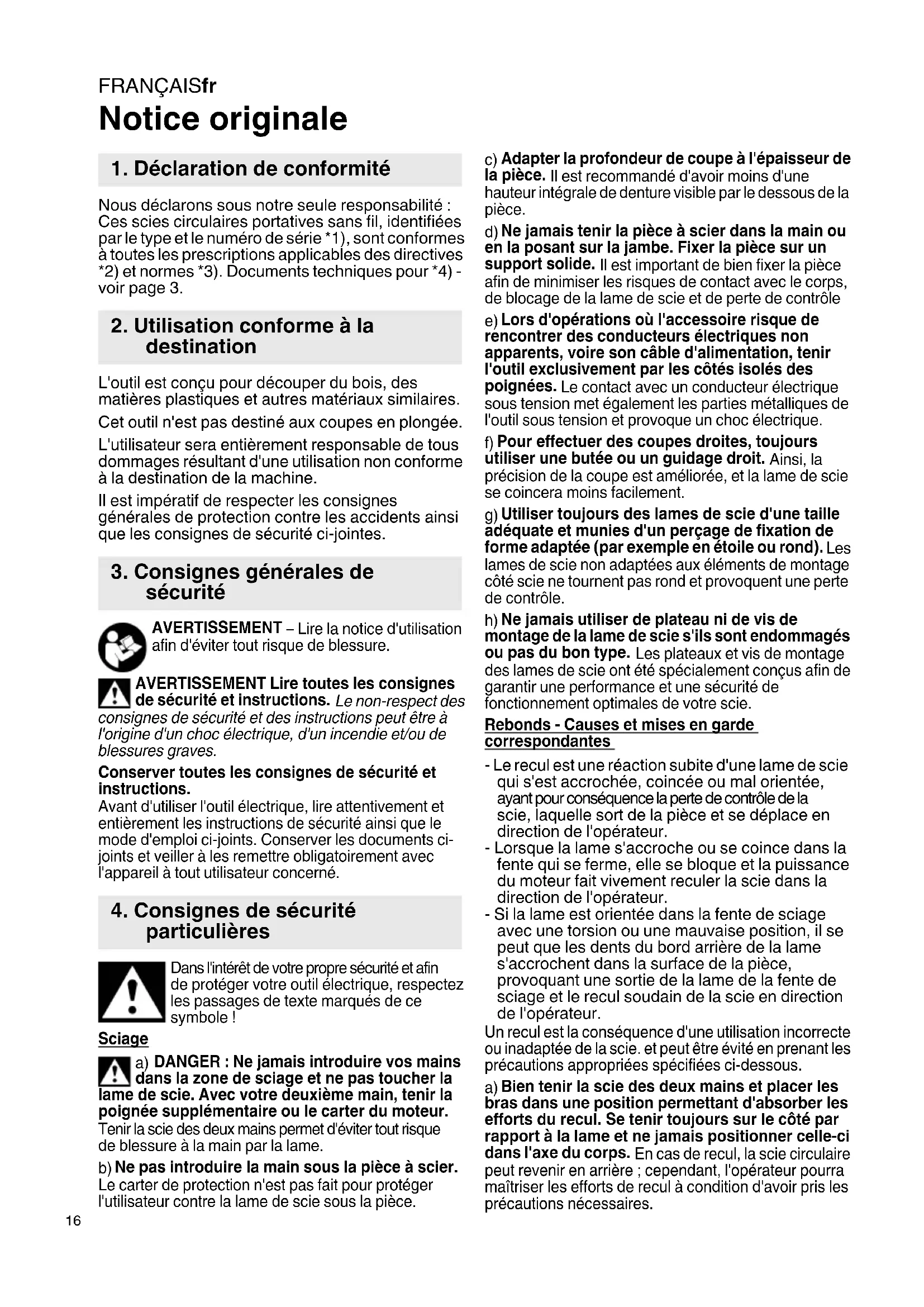

Notice originale Nous déclarons sous notre seule responsabilité : Ces scies circulaires portatives sans fil, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. L'outil est conçu pour découper du bois, des matières plastiques et autres matériaux similaires. Cet outil n'est pas destiné aux coupes en plongée. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine. Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes. AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure. AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves. Conserver toutes les consignes de sécurité et instructions. Avant d'utiliser l'outil électrique, lire attentivement et entièrement les instructions de sécurité ainsi que le mode d'emploi ci-joints. Conserver les documents ci- joints et veiller à les remettre obligatoirement avec l'appareil à tout utilisateur concerné. Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole ! Sciage

DANGER : Ne jamais introduire vos mains

dans la zone de sciage et ne pas toucher la lame de scie. Avec votre deuxième main, tenir la poignée supplémentaire ou le carter du moteur. Tenir la scie des deux mains permet d'éviter tout risque de blessure à la main par la lame.

Ne pas introduire la main sous la pièce à scier. Le carter de protection n'est pas fait pour protéger l'utilisateur contre la lame de scie sous la pièce.

Adapter la profondeur de coupe à l'épaisseur de la pièce. Il est recommandé d'avoir moins d'une hauteur intégrale de denture visible par le dessous de la pièce.

Ne jamais tenir la pièce à scier dans la main ou en la posant sur la jambe. Fixer la pièce sur un support solide. Il est important de bien fixer la pièce afin de minimiser les risques de contact avec le corps, de blocage de la lame de scie et de perte de contrôle

Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le contact avec un conducteur électrique sous tension met également les parties métalliques de l'outil sous tension et provoque un choc électrique.

Pour effectuer des coupes droites, toujours utiliser une butée ou un guidage droit. Ainsi, la précision de la coupe est améliorée, et la lame de scie se coincera moins facilement.

Utiliser toujours des lames de scie d'une taille adéquate et munies d'un perçage de fixation de forme adaptée (par exemple en étoile ou rond). Les lames de scie non adaptées aux éléments de montage côté scie ne tournent pas rond et provoquent une perte de contrôle.

Ne jamais utiliser de plateau ni de vis de montage de la lame de scie s'ils sont endommagés ou pas du bon type. Les plateaux et vis de montage des lames de scie ont été spécialement conçus afin de garantir une performance et une sécurité de fonctionnement optimales de votre scie. Rebonds - Causes et mises en garde correspondantes - Le recul est une réaction subite d'une lame de scie qui s'est accrochée, coincée ou mal orientée, ayant pour conséquence la perte de contrôle de la scie, laquelle sort de la pièce et se déplace en direction de l'opérateur. - Lorsque la lame s'accroche ou se coince dans la fente qui se ferme, elle se bloque et la puissance du moteur fait vivement reculer la scie dans la direction de l'opérateur. - Si la lame est orientée dans la fente de sciage avec une torsion ou une mauvaise position, il se peut que les dents du bord arrière de la lame s'accrochent dans la surface de la pièce, provoquant une sortie de la lame de la fente de sciage et le recul soudain de la scie en direction de l'opérateur. Un recul est la conséquence d'une utilisation incorrecte ou inadaptée de la scie. et peut être évité en prenant les précautions appropriées spécifiées ci-dessous.

Bien tenir la scie des deux mains et placer les bras dans une position permettant d'absorber les efforts du recul. Se tenir toujours sur le côté par rapport à la lame et ne jamais positionner celle-ci dans l'axe du corps. En cas de recul, la scie circulaire peut revenir en arrière ; cependant, l'opérateur pourra maîtriser les efforts de recul à condition d'avoir pris les précautions nécessaires.

1. Déclaration de conformité

2. Utilisation conforme à la

3. Consignes générales de

4. Consignes de sécurité

particulièresFRANÇAIS fr

Si la lame se coince ou que l'opérateur interrompt son travail, arrêter la lame et la laisser s'arrêter lentement dans le matériau. Ne jamais essayer de sortir la scie de la pièce ni de la tirer en arrière tant que la lame tourne ou qu'un recul est susceptible de se produire. Déterminer la cause du blocage de la lame et résoudre le problème.

Pour redémarrer une scie plongée dans une pièce, centrer la lame dans la fente de sciage et contrôler que les dents de la lame ne sont pas accrochées dans la pièce. Si la lame est coincée, elle est susceptible de sortir de la pièce ou d'occasionner un recul au moment où la scie redémarre.

Soutenir les plaques de grand format afin de réduire le risque de recul si la lame se coincerait. Les plaques de grand format sont susceptibles de se plier sous leur propre poids. Les plaques doivent être soutenues des deux côtés, soit à la fois près de la fente de sciage et sur le bord.

Ne jamais utiliser de lame émoussée ou endommagée. Les lames de scie dont la denture serait usée ou mal orientée produisent une fente trop étroite, et donc une augmentation du frottement, un risque de blocage de la lame et de recul.

Avant de scier, resserrer les réglages de profondeur de coupe et d'angle de coupe. Si ces réglages sont modifiés en cours de sciage, la lame est susceptible de se coincer et de provoquer un recul.

Procéder avec une extrême prudence en cas de « coupes en plongée » dans des murs ou d'autres endroits difficiles à reconnaître. En effet, lors du sciage, la lame en plongée pourrait se bloquer sur un objet non apparent et occasionner ainsi un recul. Fonction du capot de protection inférieur a) Ne pas utiliser la scie si la mobilité du carter de protection inférieur est restreinte et qu'il ne ferme pas immédiatement. Ne pas bloquer ou attacher le carter de protection inférieur en position ouverte. Au cas où la scie tomberait accidentellement par terre, le carter de protection inférieur peut se tordre. Ouvrez le carter de protection à l'aide du levier (25) et assurez- vous qu'il est entièrement mobile et qu'il ne touche ni la lame de scie ni d'autres éléments, quels que soient l'angle et la profondeur de coupe.

Contrôler le fonctionnement du ressort pour le carter de protection inférieur. Si le carter de protection inférieur et le ressort ne fonctionnent pas correctement, attendre avant d'utiliser la scie. Les éléments endommagés, dépôts collants ou accumulations de copeaux ralentissent le fonctionnement du carter de protection inférieur.

N'ouvrir le carter de protection inférieur à la main que pour des opérations bien précises (coupes en plongée et en biais, par exemple). Ouvrez le carter de protection inférieur à l'aide du levier (25) et relâchez celui-ci dès que la lame a plongé dans la pièce. Pour tous les autres travaux de sciage, il est impératif de maintenir le fonctionnement automatique du carter de protection. d) Ne pas poser pas la scie sur l'établi ni au sol sans que le carter de protection inférieur ne recouvre la lame de scie. En effet, une lame non protégée qui continue à tourner par inertie déplace la scie dans le sens contraire à la coupe et scie tous les obstacles rencontrés. Tenir compte de la durée de rotation par inertie de la scie. Ne jamais utiliser de disque de ponçage. Ne pas toucher l'outil lorsque la machine est en marche ! Eliminer sciures de bois et autres uniquement lorsque la machine est à l'arrêt. Porter une protection auditive. Porter des lunettes de protection. Le bouton de blocage du mandrin ne doit être actionné que lorsque le moteur est à l'arrêt. La lame de scie ne doit en aucun cas être freinée en exerçant une pression par le côté. Le capot protecteur mobile ne doit être bloqué dans sa position retirée lors du sciage. Le capot protecteur mobile doit retourner en position finale de manière libre, autonome, facile et précise. En cas de découpe de matériaux produisant beaucoup de poussière, prendre soin de nettoyer la machine à intervalles réguliers. Vérifier par ailleurs que les dispositifs de protection (p. ex. capot protecteur mobile) sont bien opérationnels. Le sciage de matériaux produisant des poussières ou vapeurs nocives (p. ex. amiante) au moment de la découpe est proscrit. Contrôler l'absence de corps étrangers sur la pièce. Vérifier qu'il n'y a pas de clous ou autres objets le long de la ligne de coupe. Arrêter le moteur sitôt que la lame de scie se bloque. Ne pas essayer de découper des pièces de trop petite taille. La pièce à découper doit reposer bien à plat et avoir été fixée de façon à ne pas pouvoir se dérober. Réduction de la pollution aux particules fines : AVERTISSEMENT - Certaines poussières produites par le ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques : - Le plomb des peintures à base de plomb, - La silice cristalline des briques, du ciment et d’autres produits de maçonnerie, et - L’arsenic et le chrome du bois d'œuvre traité chimiquement. Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques. Cela vaut également pour les poussières d’autres matériaux, comme par exemple certains types deFRANÇAISfr

bois (comme la poussière de chêne ou de hêtre), de métaux et l’amiante. D’autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n’absorbe pas ces poussières. Respectez les directives et les dispositions locales applicables au matériau, au personnel, à l’application et au lieu d’utilisation (par exemple directives en matière de sécurité au travail, élimination des déchets). Collecter les particules émises sur le lieu d’émission et éviter les dépôts dans l’environnement. Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d’éviter l’émission incontrôlée de particules dans l’environnement. Utiliser un système d'aspiration des poussières adapté. Réduire l’émission de poussières en : - évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière, - utilisant un système d’aspiration et/ou un purificateur d’air, - aérant convenablement le lieu de travail et en l’aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner. - Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser. Nettoyer les lames pleines de résine ou de restes de colle. Les lames sales entraînent une augmentation du frottement et du blocage, ainsi que le risque de recul. Evitez de surchauffer les dents de scie. Evitez de faire fondre la pièce à usiner en sciant le plastique. Utiliser une lame bien adaptée au matériau à scier. Protéger les blocs batteries de l'humidité ! Ne pas utiliser de blocs batteries défectueux ou déformés ! Ne pas exposer les blocs batteries au feu ! Ne pas ouvrir les blocs batteries ! Ne jamais toucher ni court-circuiter entre eux les contacts d'un bloc batterie. Sortir le bloc batterie de l'outil à chaque fin d'utili- sation. Sortez le bloc batterie de la machine avant d'effectuer la maintenance ou un réglage quelconque. S'assurer que l'outil est débranché au moment de placer le bloc batterie. Un bloc batterie défectueux Li-Ion peut occasionner une fuite de liquide légèrement acide et inflammable ! En cas de fuite d'acide d'accumulateur et de contact avec la peau, rincer immédiatement à grande eau. En cas de projection dans les yeux, les laver à l'eau propre et consulter immédiatement un médecin ! LED de travail (8) : ne pas regarder directement dans le rayonnement de la LED avec des instru- ments optiques. Voir page 2. 1 Echelle graduée (angles de coupe) 2 Vis de blocage (pour coupes biaises) 3 Bouton de blocage du mandrin 4 Bouton de verrouillage 5 Gâchette 6 Raccord (d'aspiration / d'éjection des copeaux) 7Plaque de guidage 8Voyant DEL 9 Butée parallèle 10 Témoin de coupe 11 Vis de blocage (butée parallèle) 12 Bloc batterie 13 Déverrouillage du bloc batterie 14 Emplacement de rangement de la clé à six- pans 15 Clé à six pans 16 Vis de réglage (correction de l'angle de la lame de scie) 17 Contre-écrou (correction de l'angle de la lame de scie) 18 Echelle graduée (profondeur de coupe) 19 Vis de blocage (profondeur de coupe) 20 Vis de fixation de la lame 21 Flasque de lame extérieure 22 Lame de scie 23 Capot protecteur mobile 24 Flasque de lame intérieure 25 Levier (pour rabattre le carter de protection amovible) 26 Indicateur de capacité et de signalisation 27 Touche de l'indicateur de capacité

• LED de travail intégrée pour un éclairage optimal du point de coupe

• Arrêt rapide de la lame lors de la mise à l'arrêt de l'outil grâce à des freins de sécurité

• Une protection contre la surcharge électronique avec surveillance de la température intégrée protège l'outil et le bloc batterie.

• Surveillance électronique de cellule pour entretenir la durée de vie du bloc batterie. Sortez le bloc batterie de la machine avant d'effectuer la maintenance ou un réglage quelconque. S'assurer que l'outil est débranché au moment de placer le bloc batterie.

6. Particularités du produit

7. Mise en marche, réglageFRANÇAIS fr

Charger le bloc batterie avant utilisation. (12) En cas de baisse de puissance, recharger le bloc batterie. Les blocs batteries Li-Ion Li-Power sont pourvus d'un indicateur de capacité et de signalisation : (26) - (27)Presser la touche pour afficher l'état de charge par le biais des voyants DEL. - Si un voyant DEL clignote, le bloc batterie est presque épuisé et doit être rechargé. Retrait : Appuyer sur la touche de déverrouillage (13) du bloc batterie et tirer sur le bloc batterie (12) vers le haut. Mise en place : Faire glisser le bloc batterie (12) jusqu'à enclenchement.

7.2 Réglage de la profondeur de coupe

Desserrer la vis de blocage (19). La profondeur de coupe est lisible sur l'échelle graduée (18). Resserrez ensuite la vis. Il est conseillé de régler la profondeur de coupe de façon à ce que les dents de la lame de scie ne dépassent pas sous la pièce de plus de la moitié de leur longueur. Voir illustration à la page 3.

7.3 Inclinaison de la lame de scie pour

coupes biaises Desserrer la vis de blocage (2). Inclinez la partie moteur par rapport à la plaque de guidage (7). L'angle d'inclinaison est lisible sur l'échelle graduée (1). Resserrez ensuite la vis.

7.4 Correction de l'angle de la lame

Si à 0°, la lame de scie n'est pas à angle droit par rapport à la plaque de guidage : desserrer le contre- écrou (17) et corriger l'angle de sciage à l'aide de la vis de réglage (16). Puis resserrer le contre-écrou.

7.5 Réglage du raccord d'aspiration/éjection

de copeaux Aspiration des copeaux : Pour l'aspiration des copeaux de sciage, brancher le flexible d'un aspirateur adéquat sur le raccord (6). Ejection des copeaux : Tourner le raccord (6) dans la position souhaitée (le plus loin possible du corps).

Système de surveillance multi-fonctions

l'outil Si l'outil s'arrête automatiquement, le système électronique active le mode autoprotection. Un signal d'avertissement retentit. Il s'arrête après un délai de 30 secondes ou une fois la gâchette (5) relâchée. Malgré cette fonction de protection, lors de certaines applications il peut en résulter une surcharge dont la conséquence peut être un endommagement de la machine. Causes et solutions :

1. Bloc batterie presque vide (le système

électronique protège le bloc batterie de tout dommage dû à la décharge totale). Si un voyant DEL clignote (26), cela signifie que le bloc batterie est presque vide. Le cas échéant, appuyer sur la touche (27) et vérifier l'état de charge par le biais des voyants DEL (26). Si le bloc batterie est presque vide, il faut le recharger !

2. Une surcharge trop longue de l'outil entraîne un

arrêt de la température. Laisser l'outil ou le bloc batterie refroidir. Remarque : Si une chaleur excessive se dégage du bloc batterie, il est possible d'accélérer son refroidissement dans le chargeur "AIR COOLED". Remarque : l'outil refroidit plus rapidement lorsqu'il tourne à vide.

3. L'outil s'arrête lorsqu'il est soumis à une trop

grande intensité de courant (comme c'est le cas par exemple lors d'un blocage d'une certaine durée). Arrêter l'outil à l'aide de la gâchette (5). Ensuite, continuer de travailler normalement (Dans ce cas, respecter toutes les autres consignes de sécurité, en particulier celles présentées au chapitre 4...Rebonds...). Éviter tout autre blocage.

8.2 Mise en route et arrêt

Mise en route : Enfoncer le bouton de verrouillage (4) et le maintenir ainsi, puis actionner la gâchette (5). Arrêt : Relâcher la gâchette (5).

8.3 Consignes pour le travail

Ne pas mettre l'outil en marche ou à l'arrêt lorsque la lame est en contact avec la pièce. Attendre que la lame atteigne sa vitesse maximale avant de commencer la coupe. Au moment où la scie circulaire vient en contact avec la pièce, le capot protecteur mobile rebascule automatiquement. Lors de la coupe, ne pas retirer l'outil de la pièce par la lame en rotation. Attendre l'arrêt de la lame. En cas de blocage de la lame, arrêter immédiatement l'outil. Sciage après amorce droite : Ici, on se sert du témoin de coupe (10). L'encoche de gauche (marquée 0°) matérialise le tracé de coupe quand la lame de scie est verticale. L'encoche de droite (marquée 45°) matérialise le tracé de coupe quand la lame est inclinée de 45°. Sciage le long d'une latte fixée sur la pièce : Afin de produire un bord de coupe plus précis, on peut fixer une latte sur la pièce à scier puis la suivre avec la scie circulaire à main munie de sa plaque de guidage. Sciage avec butée parallèle : Pour des coupes parallèles à un bord droit. La butée parallèle (9) peut être insérée d'un côté comme de l'autre de la plaque de guidage. La largeur de coupe peut être lue à droite ou à gauche du témoin de coupe (10). Resserrer la vis (11). Pour

8. UtilisationFRANÇAISfr

une détermination plus précise de la largeur de coupe, il est conseillé de réaliser une coupe d'essai. Sciage avec rail de guidage

Pour des bords de coupe extrêmement droits, au millimètre près et dépourvus d'éclats. La semelle antidérapante assure un bon appui et prévient la rayure des pièces. Rail de guidage 6.31213 v oir chapitre Accessoires. Réchauffement du bloc batterie : Dans des conditions d'utilisation extrêmes (par ex. pour scier des planches de bois épaisses), le bloc batterie peut chauffer du fait de la sollicitation importante (> 60 °C). Laisser refroidir le bloc batterie avant de reprendre le travail afin de ménager sa longévité.

éclairage du point de coupe lorsque l'outil est en marche est assuré par une LED puissante (8). La machine doit être régulièrement débarrassée des poussières accumulées. Nettoyer en même temps les trous d'aération du moteur à l'aide d'un aspirateur. Changement de la lame Sortir le bloc batterie de l'outil. Presser le bouton de blocage de la broche (3). Sans relâcher la pression sur le bouton, tourner lentement la vis de blocage de la lame (20) avec une clé à six-pans (15) en bout d'arbre, jusqu'à l'encliquetage du verrouillage. Dévissez la vis de fixation de la lame dans le sens des aiguilles d'une montre et retirez le flasque extérieur (21). Rabattez vers l'arrière le capot protecteur mobile (23) et déposez la lame de scie. S'assurer que le flasque interne (24) est correctement placé (Le lien est orienté vers la lame). Mettre en place la nouvelle lame en observant son sens de rotation. Le sens de rotation est matérialisé par des flèches sur la lame et sur le capot protecteur. Les surfaces d'appui entre la bride intérieure (24), la lame de scie (22), la bride extérieure (21) et la vis de blocage de la lame (20) doivent être parfaitement propres. Remettre en place la bride extérieure (21) S'assurer que le flasque externe (21) est correctement placé (L'inscription est orientée vers l'extérieur). Serrer la vis de fixation de la lame (20) avec la clé à six pans (15)

N'utiliser que des lames de scie intactes et bien aiguisées, en aucun cas des lames fendillées ou déformées. Ne pas utiliser de lames en acier rapide hautement allié (acier HSS). Ne pas utiliser de lames de scie dont les caractéristiques diffèrent de celles indiquées. La lame doit être adaptée à la vitesse à vide. Utiliser une lame bien adaptée au matériau à scier. Utiliser uniquement des lames répondant à la norme EN 847-1.

Utiliser uniquement des accessoires Metabo. S'il vous faut des accessoires, veuillez vous adresser à votre revendeur. Pour pouvoir sélectionner les accessoires appropriés, indiquez le type exact de l'outil électrique au distributeur. Voir page 4. A Rail de guidage (la plaque de guidage 6.31019 est nécessaire) B Plaque de guidage. Pour insérer la scie circulaire sur le rail de guidage 6.31213 C Etrier de serrage (2 unités). Pour fixer le rail de guidage. D Lames de scie circulaire. Pour le bois et autres matériaux similaires. Qualité de coupe moyenne. E Bloc batterie FChargeurs G Aspirateur universel Metabo H Flexible d'aspiration I Réducteur Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être télé- chargées sur www.metabo.com. Les emballages Metabo sont recyclables à 100 %. Les outils et accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées. Ce mode d'emploi est imprimé sur du papier blanchi sans chlore. Les blocs batteries ne doivent pas être jetés avec les ordures ménagères ! Ramener les blocs batteries défectueux ou usagés à un revendeur Metabo ! Ne pas jeter les blocs batteries dans l'eau. Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive

12. Protection de l'environnementFRANÇAIS fr

européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Commentaires sur les indications de la page 3. Sous réserve de modifications allant dans le sens du progrès technique. U =Tension du bloc batterie

90° =Profondeur de coupe réglable (90°)

45° =Profondeur de coupe réglable (45°) A =Angle de coupe réglable Ø =Diamètre de la lame de scie d =Diamètre de l'alésage de la lame de scie a = Epaisseur max. du corps de la lame de scie b = Largeur de coupe max. de la lame de scie m=Poids Valeurs de mesure calculées selon EN 60745. Courant continu Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émis- sions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les acces- soires utilisés, la sollicitation réelle peut varier plus ou moins. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organi- sationnelles. Valeurs totales de vibration (somme vectorielle triaxiale) déterminées selon EN 60745 :

h, D =Valeur d’émission de vibrations (Sciage de plaques de serrage)

=niveau de pression acoustique

=niveau de puissance sonore

= Incertitude Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A). Porter un casque antibruit !

13. Caractéristiques techniquesNEDERLANDSnl
