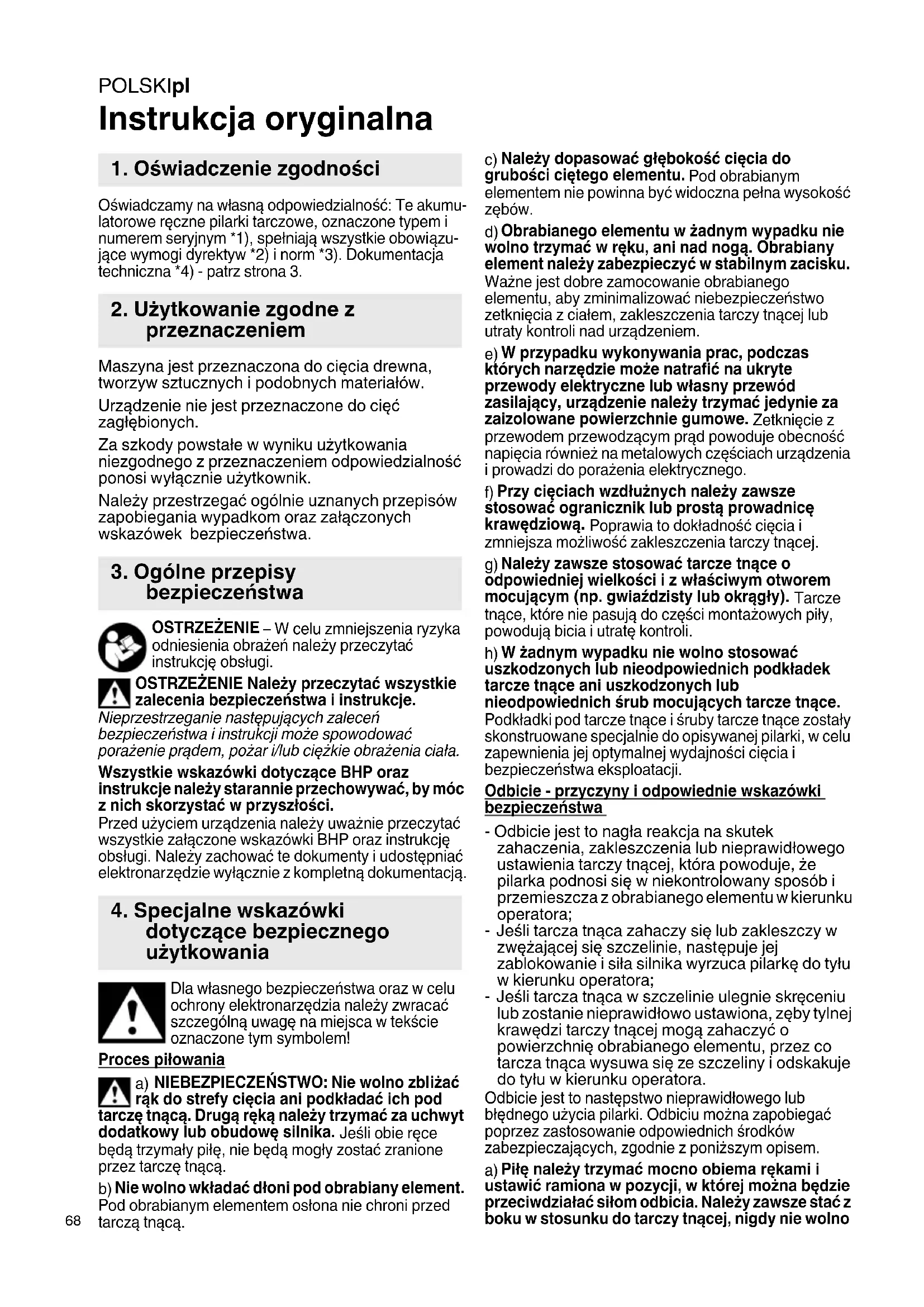

INSTRUKCJA OBSŁUGI KSA 18 LTX METABO

Instrukcja oryginalna Oświadczamy na własną odpowiedzialność: Te akumu- latorowe ręczne pilarki tarczowe, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązu- jące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3. Maszyna jest przeznaczona do cięcia drewna, tworzyw sztucznych i podobnych materiałów. Urządzenie nie jest przeznaczone do cięć zagłębionych. Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik. Należy przestrzegać ogólnie uznanych przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa. OSTRZEŻENIE – W celu zmniejszenia ryzyka odniesienia obrażeń należy przeczytać instrukcję obsługi. OSTRZEŻENIE Należy przeczytać wszystkie zalecenia bezpieczeństwa i instrukcje. Nieprzestrzeganie następujących zaleceń bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Wszystkie wskazówki dotyczące BHP oraz instrukcje należy starannie przechowywać, by móc z nich skorzystać w przyszłości. Przed użyciem urządzenia należy uważnie przeczytać wszystkie załączone wskazówki BHP oraz instrukcję obsługi. Należy zachować te dokumenty i udostępniać elektronarzędzie wyłącznie z kompletną dokumentacją. Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem! Proces piłowania

NIEBEZPIECZEŃSTWO: Nie wolno zbliżać rąk do strefy cięcia ani podkładać ich pod tarczę tnącą. Drugą ręką należy trzymać za uchwyt dodatkowy lub obudowę silnika. Jeśli obie ręce będą trzymały piłę, nie będą mogły zostać zranione przez tarczę tnącą.

Nie wolno wkładać dłoni pod obrabiany element. Pod obrabianym elementem osłona nie chroni przed tarczą tnącą.

Należy dopasować głębokość cięcia do grubości ciętego elementu. Pod obrabianym elementem nie powinna być widoczna pełna wysokość zębów.

Obrabianego elementu w żadnym wypadku nie wolno trzymać w ręku, ani nad nogą. Obrabiany element należy zabezpieczyć w stabilnym zacisku. Ważne jest dobre zamocowanie obrabianego elementu, aby zminimalizować niebezpieczeństwo zetknięcia z ciałem, zakleszczenia tarczy tnącej lub utraty kontroli nad urządzeniem.

W przypadku wykonywania prac, podczas których narzędzie może natrafić na ukryte przewody elektryczne lub własny przewód zasilający, urządzenie należy trzymać jedynie za zaizolowane powierzchnie gumowe. Zetknięcie z przewodem przewodzącym prąd powoduje obecność napięcia również na metalowych częściach urządzenia i prowadzi do porażenia elektrycznego.

Przy cięciach wzdłużnych należy zawsze stosować ogranicznik lub prostą prowadnicę krawędziową. Poprawia to dokładność cięcia i zmniejsza możliwość zakleszczenia tarczy tnącej.

Należy zawsze stosować tarcze tnące o odpowiedniej wielkości i z właściwym otworem mocującym (np. gwiaździsty lub okrągły). Tarcze tnące, które nie pasują do części montażowych piły, powodują bicia i utratę kontroli.

W żadnym wypadku nie wolno stosować uszkodzonych lub nieodpowiednich podkładek tarcze tnące ani uszkodzonych lub nieodpowiednich śrub mocujących tarcze tnące. Podkładki pod tarcze tnące i śruby tarcze tnące zostały skonstruowane specjalnie do opisywanej pilarki, w celu zapewnienia jej optymalnej wydajności cięcia i bezpieczeństwa eksploatacji. Odbicie - przyczyny i odpowiednie wskazówki bezpieczeństwa - Odbicie jest to nagła reakcja na skutek zahaczenia, zakleszczenia lub nieprawidłowego ustawienia tarczy tnącej, która powoduje, że pilarka podnosi się w niekontrolowany sposób i przemieszcza z obrabianego elementu w kierunku operatora; -Jeśli tarcza tnąca zahaczy się lub zakleszczy w zwężającej się szczelinie, następuje jej zablokowanie i siła silnika wyrzuca pilarkę do tyłu w kierunku operatora; -Jeśli tarcza tnąca w szczelinie ulegnie skręceniu lub zostanie nieprawidłowo ustawiona, zęby tylnej krawędzi tarczy tnącej mogą zahaczyć o powierzchnię obrabianego elementu, przez co tarcza tnąca wysuwa się ze szczeliny i odskakuje do tyłu w kierunku operatora. Odbicie jest to następstwo nieprawidłowego lub błędnego użycia pilarki. Odbiciu można zapobiegać poprzez zastosowanie odpowiednich środków zabezpieczających, zgodnie z poniższym opisem.

Piłę należy trzymać mocno obiema rękami i ustawić ramiona w pozycji, w której można będzie przeciwdziałać siłom odbicia. Należy zawsze stać z boku w stosunku do tarczy tnącej, nigdy nie wolno

1. Oświadczenie zgodności

2. Użytkowanie zgodne z

4. Specjalne wskazówki

dotyczące bezpiecznego użytkowaniaPOLSKI pl

ustawiać się w jednej linii z tarczą tnącą. W razie odbicia piła tarczowa może skoczyć do tyłu, jednakże operator może opanować siły odbicia, zachowując odpowiednie środki ostrożności.

W przypadku zakleszczenia tarczy tnącej lub przerwania pracy, należy wyłączyć pilarkę i przytrzymać ją do chwili, aż tarcza tnąca całkowicie się zatrzyma. W żadnym wypadku nie wolno próbować wyjmować pilarki z obrabianego materiału lub ciągnąć jej do tyłu, dopóki tarcza tnąca porusza się, gdyż wówczas może nastąpić odbicie. Ustalić i usunąć przyczynę zakleszczenia się tarczy tnącej.

W przypadku chęci ponownego uruchomienia pilarki, która tkwi w obrabianym elemencie, należy wycentrować tarczę tnącą w szczelinie i sprawdzić, czy zęby piły nie są zablokowane w ciętym elemencie. Jeśli tarcza tnąca jest zakleszczona, może wyskoczyć z ciętego elementu lub spowodować odbicie, gdy pilarka zostanie ponownie uruchomiona.

Duże płyty należy podpierać, aby uniknąć niebezpieczeństwa odbicia w wyniku zakleszczenia się tarczy tnącej. Duże płyty mogą wyginać się pod własnym ciężarem. Płyty muszą być podparte po obu stronach, zarówno w pobliżu szczeliny cięcia, jak i na krawędzi.

Nie wolno stosować żadnych tępych, ani uszkodzonych pił tarczowych. Tarcze tnące z tępymi lub nieprawidłowo ustawionymi zębami za względu na zbyt wąską szczelinę cięcia powodują zwiększone tarcie, zakleszczanie tarczy tnącej i odbicie.

Przed cięciem należy dokręcić elementy regulujące głębokość i kąt cięcia. Jeśli podczas cięcia ustawienia ulegną zmianie, tarcza tnąca może zostać zakleszczona i może nastąpić odbicie.

Szczególną ostrożność należy zachować przy „wcięciach“ w istniejące ściany lub inne nieznane obszary. W trakcie zagłębiania tarcza tnąca może zostać zablokowana przez niewidoczne z zewnątrz obiekty i spowodować odbicie. Działanie dolnej osłony

Nie wolno stosować pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zamyka się bezzwłocznie. Dolnej osłony nie wolno nigdy zakleszczać lub mocować w pozycji otwartej.

razie przypadkowego upuszczenia pilarki na ziemię, osłona dolna może ulec wygięciu. Należy otworzyć osłonę za pomocą dźwigni (25) i sprawdzić, czy porusza się ona swobodnie i czy przy wszystkich kątach i głębokościach cięcia nie dotyka tarczy tnącej ani innych elementów.

Należy sprawdzić funkcjonowanie sprężyny dolnej osłony. Jeśli dolna osłona i sprężyna nie pracują prawidłowo, przed użyciem pilarki należy zlecić jej naprawę. Uszkodzone części, kleisty nalot lub nagromadzenie wiórów powodują opóźnienie pracy osłony dolnej.

Dolną osłonę wolno otwierać ręcznie tylko przy wykonywaniu specjalnych cięć takich, jak „cięcia wgłębne i cięcia pod kątem“. Otworzyć dolną osłonę za pomocą dźwigni (25) i zwolnić ją bezpośrednio po wprowadzeniu tarczy tnącej w obrabiany element. Przy wszystkich innych cięciach osłona dolna powinna pracować automatycznie.

Pilarki nie wolno odkładać na stół warsztatowy lub podłoże, nie osłoniwszy tarczy tnącej osłoną dolną. Nieosłonięta, zatrzymująca się z opóźnieniem tarcza tnąca porusza piłę przeciwnie do kierunku cięcia i tnie wszystko, co znajdzie się na jej drodze. Należy zwrócić przy tym uwagę na czas opóźnienia zatrzymania pilarki. Nie wolno stosować żadnych tarcz szlifierskich. Nie wolno dotykać obracającej się tarczy tnącej! Wióry i podobne zanieczyszczenia należy usuwać wyłącznie wówczas, gdy urządzenie jest wyłączone. Należy nosić ochronę słuchu. Należy nosić okulary ochronne. Przycisk zabezpieczający wrzeciono wolno wciskać tylko wówczas, gdy silnik jest wyłączony. Nie wolno zatrzymywać tarczy tnącej poprzez dociskanie jej z boku. Ruchoma osłona nigdy nie może być blokowana w pozycji cofniętej na czas cięcia. Ruchoma osłona musi poruszać się swobodnie oraz samoczynnie, płynnie i precyzyjnie powracać do swojego położenia krańcowego. Przy cięciu silnie pylących materiałów należy czyścić urządzenie w regularnych odstępach czasu. Należy zagwarantować sprawne funkcjonowanie urządzeń zabezpieczających (np. ruchoma osłona). Nie wolno ciąć materiałów, przy cięciu których powstają niebezpieczne dla zdrowia pyły lub opary (np. azbest). Sprawdzić element obrabiany pod względem obecności obcych ciał. W czasie pracy należy pamiętać o tym, aby nie doszło do przepiłowania gwoździ lub podobnych elementów. W razie zablokowania tarczy tnącej natychmiast wyłączyć silnik. Nie używać urządzenia do cięcia bardzo mał ych przedmiotów. Podczas obróbki należy odpowiednio ułożyć i zabezpieczyć obrabiany element przed przesuwaniem się. Redukcja zapylenia: OSTRZEŻENIE – Niektóre rodzaje pyłów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład: -ołów z jastrychów na bazie ołowiu, -pył mineralny z cegieł, cement i inne wyroby murarskie, oraz - arsen i chrom zawarty w drewnie poddawanym obróbce chemicznej.POLSKIpl

Ryzyko narażenia jest uzależnione od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości. Powyższe informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu. Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów BHP, utylizacji). Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu. Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość czą stek przenikających w niekontrolowany sposób do otoczenia. Używać odpowiedniej instalacji do odsysania pyłu. W celu zminimalizowania zagrożenia pyłem: -Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył. -Używać systemów odpylania i/lub oczyszczaczy powietrza. -Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie i nadmuch powodują wzbijanie pyłu. -Odzież ochronną odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką. Wyczyścić tarcze tnące zanieczyszczone żywicą lub pozostałościami kleju. Zanieczyszczone tarcze tn ące powodują zwiększone tarcie, zakleszczanie się tarczy tnącej oraz zwiększone niebezpieczeństwo odbicia. Unikać nadmiernego rozgrzewania się końcówek zębów tnących. Nie należy dopuszczać do topienia się piłowanego tworzywa sztucznego. Należy używać tarcz tnących odpowiednich dla przeznaczonych do obróbki materiałów. Akumulator y należy chronić przed wilgocią! Nie używać uszkodzonych lub zdeformowanych akumulatorów! Nie wkładać akumulatorów do ognia! Akumulatorów nie wolno otwierać! Nie wolno zwierać styków akumulatorów! Jeśli urządzenie nie jest używane, należy wyjąć z niego akumulator. Przed przystąpieniem do jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć akumulatory z maszyny. Upewnić się, że podczas wkładania akumulatorów urządzenie jest wyłączone. Z uszkodzonych akumulatorów litowo- jonowych może wyciec lekko kwasowa ciecz palna! W przypadku wydostania się cieczy z akumulatora i przedostania się jej na skórę należy bezzwłocznie spłukać to miejsce dużą ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu należy przepłukać je czystą wodą i bezzwłocznie udać się do lekarza! Oświetlenie robocze LED (8) : nie patrzeć bezpo- średnio na światło z diody LED za pomocą przy- rządów optycznych. Patrz strona 2. 1Skala (kąt cięcia ukośnego) 2 Śruba mocująca (cięcie ukośne) 3 Przycisk zabezpieczający wrzeciono 4Przycisk blokujący 5Przycisk 6 Króciec (króciec odsysający / wyrzut trocin) 7Płyta prowadząca 8Dioda LED 9 Ogranicznik równoległy 10 Wskaźnik cięcia 11 Śruba ustawiająca (ogranicznik równoległy) 12 Akumulator 13 Przycisk odblokowujący akumulator 14 Schowek na klucz sześciokątny 15 Klucz imbusowy 16 Śruba nastawcza (ustawianie kąta tarczy tnącej) 17 Nakrętka kontrująca (ustawianie kąta tarczy tnącej) 18 Skala (głębokość cięcia ) 19 Śruba mocująca (głębokość cięcia) 20 Śruba mocująca tarczę tnącą 21 zewnętrzny kołnierz tarczy tnącej 22 Tarcza tnąca 23 ruchoma pokrywa 24 wewnętrzny kołnierz tarczy tnącej 25 Dźwignia (do odsuwania ruchomej osłony) 26 Wskaźnik pojemności i sygnalizator 27 Przycisk wskaźnika pojemności

• Wbudowana lampa robocza LED w celu optymalnego oświetlenia miejsca cięcia

• Błyskawiczne zatrzymanie tarczy tnącej w razie wyłączenia urządzenia przez hamulec bezpieczeństwa

• Elektroniczne zabezpieczenie przed przeciążeniem z wbudowanym modułem kontroli temperatury chroni narzędzie i akumulator.

6. Szczególne cechy produktuPOLSKI pl

• Funkcja elektronicznego nadzoru poszczególnych ogniw zapewnia dłuższą żywotność akumulatora. Przed przystąpieniem do jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć akumulatory z maszyny. Upewnić się, że podczas wkładania akumulatorów urządzenie jest wyłączone.

Przed użyciem narzędzia należy naładować akumulator (12)

W przypadku spadku mocy należy ponownie naładować akumulator. Akumulatory litowo-jonowe Li-Power wyposażone są we wskaźnik pojemności i sygnalizator (26): -Naciśnięcie przycisku (27) powoduje wskazanie stanu naładowania za pomocą diod LED. -Jeśli jedna dioda LED miga, akumulator jest prawie wyczerpany i musi zostać ponownie naładowany. Wyjmowanie: Nacisnąć przycisk odblokowujący (13) i wyciągnąć akumulator (12) ku górze. Montaż: Wsunąć akumulator (12) do zatrzaśnięcia w blokadzie.

7.2 Ustawianie głębokości cięcia

Poluzować śrubę mocującą (19). Ustawiona głębokość cięcia może być odczytana ze skali (18). Ponownie dokręcić śrubę mocującą. Prawidłowe ustawienie głębokości cięcia wykonane jest w taki sposób, aby ząbki tarczy tnącej nie wchodziły do obrabianego przedmiotu na głębokość większą niż połowa ich wysokości. Patrz rysunek na stronie 3.

7.3 Ustawianie tarczy tnącej do cięcia

ukośnego Poluzować śrubę mocującą (2). Część z silnikiem pochylić w stronę p łyty prowadzącej (7). Ustawiony kąt można odczytać na skali (1). Ponownie dokręcić śrubę mocującą.

7.4 Korygowanie ustawienia kąta tarczy

tnącej Jeśli przy 0° tarcza tnąca nie jest ustawiona pod kątem prostym w płycie prowadzącej: Odkręcić nakrętkę zabezpieczającą (17) i skorygować kąt tarczy tnącej za pomocą śruby regulacyjnej (16). Następnie dokręcić z powrotem nakrętkę kontrującą.

7.5 Ustawianie króćca odsysającego /

wyrzutu trocin Odsysanie trocin: w celu odsysania trocin należy za pomocą węża ssącego podłączyć odpowiedni odkurzacz do króćca (6). Wyrzut trocin: króciec (6) należy obrócić w żądane położenie (możliwie daleko od siebie).

Wielofunkcyjny system kontrolny urzą- dzenia Samoczynne wyłączenie się urządzenia oznacza, że zadziałał układ elektroniczny trybu samozabezpieczenia. Włączy się ostrzegawczy sygnał dźwiękowy (piszczenie). Sygnał ten wyłącza się po maks. 30 sekundach lub po zwolnieniu przycisku (5). Pomimo tej funkcji ochronnej, w przypadku niektórych zastosowań może dojść do prze- ciążenia i w następstwie do uszkodzenia urzą- dzenia. Przyczyny usterek i sposoby ich usuwania:

1. Akumulator jest prawie wyczerpany (układ

elektroniczny chroni akumulator przed całkowitym rozładowaniem). Miganie diody LED (26) oznacza prawie całkowite rozładowanie akumulatora. W takim przypadku należy nacisnąć przycisk (27), w celu sprawdzenia za pomocą diod LED (26) stanu naładowania. W razie całkowitego rozładowania akumulatora, należy go ponownie naładować.

2. Długotrwałe przeciążenie urządzenia prowadzi

do odłączenia wskutek przegrzania. Należy odczekać do ostygnięcia narzędzia lub akumulatora. Wskazówka: Jeśli akumulator jest bardzo ciepły, wówczas zalecane jest umieszczenie go w ładowarce „AIR COOLED“ w celu szybszego schłodzenia. Wskazówka: Urządzenie ostygnie szybciej, jeśli będzie pozostawione na biegu jałowym.

3. Przy zbyt wysokim natężeniu prądu (np. w

sytuacji dłuższego zblokowania) nastąpi wyłączenie urządzenia. Wyłączyć urządzenie za pomocą przełącznika (5). Następnie normalnie pracować dalej (Należy przestrzegać w takim wypadku, oprócz wszystkich innych wskazówek dotyczących bezpiecznej pracy, przede wszystkim wskazówki bezpieczeństwa zamieszczone w rozdziale 4...Odbicie...). Unikać ponownego zblokowania.

8.2 Włączanie i wyłączanie

Włączanie: Nacisnąć i przytrzymać przycisk blokujący (4), a następnie nacisnąć przycisk włącznika (5). Wyłączanie: Zwolnić przycisk włącznika (5).

8.3 Wskazówki dotyczące pracy urządzenia

Nie wolno włączać ani wyłączać urządzenia, podczas gdy tarcza tnąca dotyka obrabianego elementu.

7. Uruchomienie, ustawianie

8. UżytkowaniePOLSKIpl

Zanim rozpoczniesz cięcie, pozwól najpierw osiągnąć pile tarczowej swoją pełną prędkość obrotową. Po przyłożeniu piły do obrabianego elementu ruchoma osłona przesuwa się do tyłu. Podczas cięcia nie wolno wyjmować urządzenia z obracającą się tarczą tnącą z materiału. Najpierw należy odczekać, aż tarcza tnąca zatrzyma się. W przypadku zablokowania tarczy tnącej należy natychmiast wyłączyć urządzenie. Cięcie według prostej rysy: Do tego celu służy wskaźnik cięcia (10). Lewe nacięcie (oznaczone symbolem 0°) pokazuje linię cięcia dla tarczy tnącej ustawionej pionowo. Prawe nacięcie (oznaczone symbolem 45°) pokazuje linię cięcia dla nachylenia tarczy tnącej pod kątem 45°. Cięcie według listwy przymocowanej do ciętego elementu: W celu uzyskania dokładnej krawędzi cięcia na ciętym elemencie można umieścić listwę i prowadzić pilarkę ręczną płytą prowadzącą wzdłuż tej listwy. Cięcie z zastosowaniem prowadnicy równoleg łej: Do wykonywania cięć równoległych w stosunku do prostej krawędzi. Ogranicznik równoległy (9) może być wkładany do mocowania z obu stron. Odczytać ze wskaźnika (10) szerokość cięcia z prawej lub z lewej strony. Dokręcić śrubę mocującą (11). Dokładną szerokość można najłatwiej określić dokonując próbnego cięcia. Cięcie z użyciem szyny prowadzącej

Zapewnia proste, dokładne co do milimetra krawędzie cięcia, pozbawione wyrw w materiale. Warstwa przeciwpoślizgowa gwarantuje pewne przyleganie i chroni obrabiany element przed zadrapaniami. Szyna prowadząca 6.31213 p atrz rozdział Akcesoria. Rozgrzanie akumulatora: W bardzo trudnych warunkach użytkowania (np. przy cięciu grubych desek drewnianych) akumulator może rozgrzać się na skutek dużego obciążenia (> 60 °C). Dla zachowania odpowiednio długiego okresu użytkowania akumulatora, przed przystąpieniem do dalszej pracy należy odczekać, aż akumulator ostygnie.

W celu oświetlenia miejsca cięcia po włączeniu urządzenia zapali się silna dioda LED (8). Należy stale usuwać warstwę pyłu z powierzchni maszyny. Otwory wentylacyjne przy silniku należy czyścić odkurzaczem. Wymiana tarczy tnącej Wyjąć akumulator z urządzenia. Wcisnąć przycisk zabezpieczający wrzeciono (3) i trzymać w takiej pozycji. Obracać powoli wałek tarczy przy użyciu klucza imbusowego (15) włożonego w śrubę mocującą tarczę (20), aż do momentu zatrzaśnięcia blokady. Wykręcić śrubę mocującą tarczę tnącą zgodnie z kierunkiem ruchu wskazówek zegara i zdjąć zewnętrzny kołnierz tarczy tnącej (21). Odsunąć do tyłu ruchomą pokrywę (23) i zdjąć tarczę tnącą. Zwrócić uwagę na to, aby wewnętrzny kołnierz tarczy tnącej (24) został włożony właściwą stroną (pierścień oporowy powinien być skierowany w stronę tarczy tnącej). Włożyć nową tarczę tnącą. Zwrócić uwagę na prawidłowy kierunek obrotowy. Kierunek obrotowy oznaczony jest za pomocą strzałek na tarczy tnącej i osłonie. Powierzchnie styku między wewnętrznym kołnierzem tarczy (24), tarczą (22), zewnętrznym kołnierzem tarczy (21) i śrubą mocującą tarczę (20) muszą być czyste. Nałożyć zewnętrzny kołnierz tarczy tnącej (21). Zwrócić uwagę na to, aby zewnętrzny kołnierz tarczy tnącej (21) został włożony właściwą stroną (napis powinien być skierowany na zewnątrz). Mocno dociągnąć śrubę mocującą tarczę tnącą (20)

pomocą klucza imbusowego (15)

Używać wyłącznie ostrych i nieuszkodzonych pił tarczowych. Nie wolno używać popękanych ani zdeformowanych pił tarczowych. Nie używać pił tarczowych wykonanych z wysokostopowej stali szybkotnącej (HSS). Nie używać pił tarczowych, które nie odpowiadają podanym parametrom. Tarcza tnąca musi być odpowiednia do jałowej prędkości obrotowej urządzenia. Należy używać tarcz tnących odpowiednich dla przeznaczonych do obróbki materiałów. Należy stosować tarcze pił zgodne z normą EN 847-1.

Stosować wyłącznie oryginalne akcesoria Metabo. Jeśli potrzebują Państwo dodatkowych akcesoriów, prosimy zwrócić się do sklepu, w którym zakupili Państwo swoje elektronarzędzie. Aby umożliwić wybór poprawnych akcesoriów należy podać sprzedawcy dokładny rodzaj elektronarzędzia. Patrz strona 4. ASzyna prowadząca (wymagana jest płyta prowadząca 6.31019) BPłyta prowadząca. Do umieszczania piły tarczowej na szynie prowadzącej 6.31213 C Zaciski (2 sztuki). Do mocowania szyny prowadzącej. DTarcze do pił. Przeznaczone do cięcia drewna i materiałów drewnopochodnych. Średnia jakość cięcia. EAkumulator F Ładowarki G Metabo odkurzacz uniwersalny

10. AkcesoriaPOLSKI pl

HWąż ssący IPrzejściówka Wszelkie naprawy elektronarzędzi mogą być wykonywane wyłącznie przez wykwalifikowa- nych elektryków! W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy podano na stronie www.metabo.com. Listę części zamiennych można pobrać pod adresem www.metabo.com. Opakowania narzędzi Metabo w 100% podlegają procesowi recyklingu. Zużyte elektronarzędzia i osprzęt zawierają dużą ilość cennych surowców i tworzyw sztucznych, które mogą zostać poddane procesowi recyklingu. Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru. Akumulatorów nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Uszkodzone lub zużyte akumulatory należy oddawać do punktu sprzedaży produktów Metabo! Nie wrzucać akumulatorów do wody. Dotyczy tylko państw UE: Nie wolno wyrzucać elektronarzędzi do odpadów pochodzących z gospodarstwa domowego! Zgodnie z Dyrektywą Europejską 2002/96/WE dot. zużytego sprzętu elektrotechnicznego i elektronicznego oraz jej odpowiednikami w prawie krajowym, zużyte elektronarzędzia należy posegregować i zutylizować w sposób niegroźny dla środowiska. Wyjaśnienia do informacji podanych na stronie 3. Zastrzegamy sobie prawo do zmian konstrukcyjnych. U=napięcie akumulatora

=prędkość obrotowa na biegu jałowym

90° =ustawiana głębokość cięcia (90°)

45° =ustawiana głębokość cięcia (45°) A=możliwy do ustawienia kąt cięcia ukośnego D=średnica tarczy tnącej d=średnica otworu mocującego tarczy tnącej a=maks. grubość korpusu tarczy tnącej b =maks. szerokość cięcia tarczy tnącej m=masa Wartości pomiarów ustalone w oparciu o EN 60745. prąd stały Wyszczególnione dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji urzą- dzenia elektrycznego i porównanie różnych urzą- dzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elektrycznego lub narzędzi mocowanych rzeczywiste obciążenie może by ć większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpo- wiednio dopasowanych wartości szacunkowych środki ochronne dla użytkownika, np. środki organi- zacyjne. Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 60745:

h, D =wartość emisji wibracji (piłowanie płyt wiórowych)

h,D = nieoznaczoność (wibracja) Typowe poziomy ciśnienia akustycznego A

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= nieoznaczoność Podczas pracy poziom hałasu może przekroczyć wartość 80 dB(A). Nosić ochraniacze słuchu!

12. Ochrona środowiska

13. Dane techniczneΕΛΛΗΝΙΚΑel
