BRUKSANVISNING KSA 18 LTX METABO

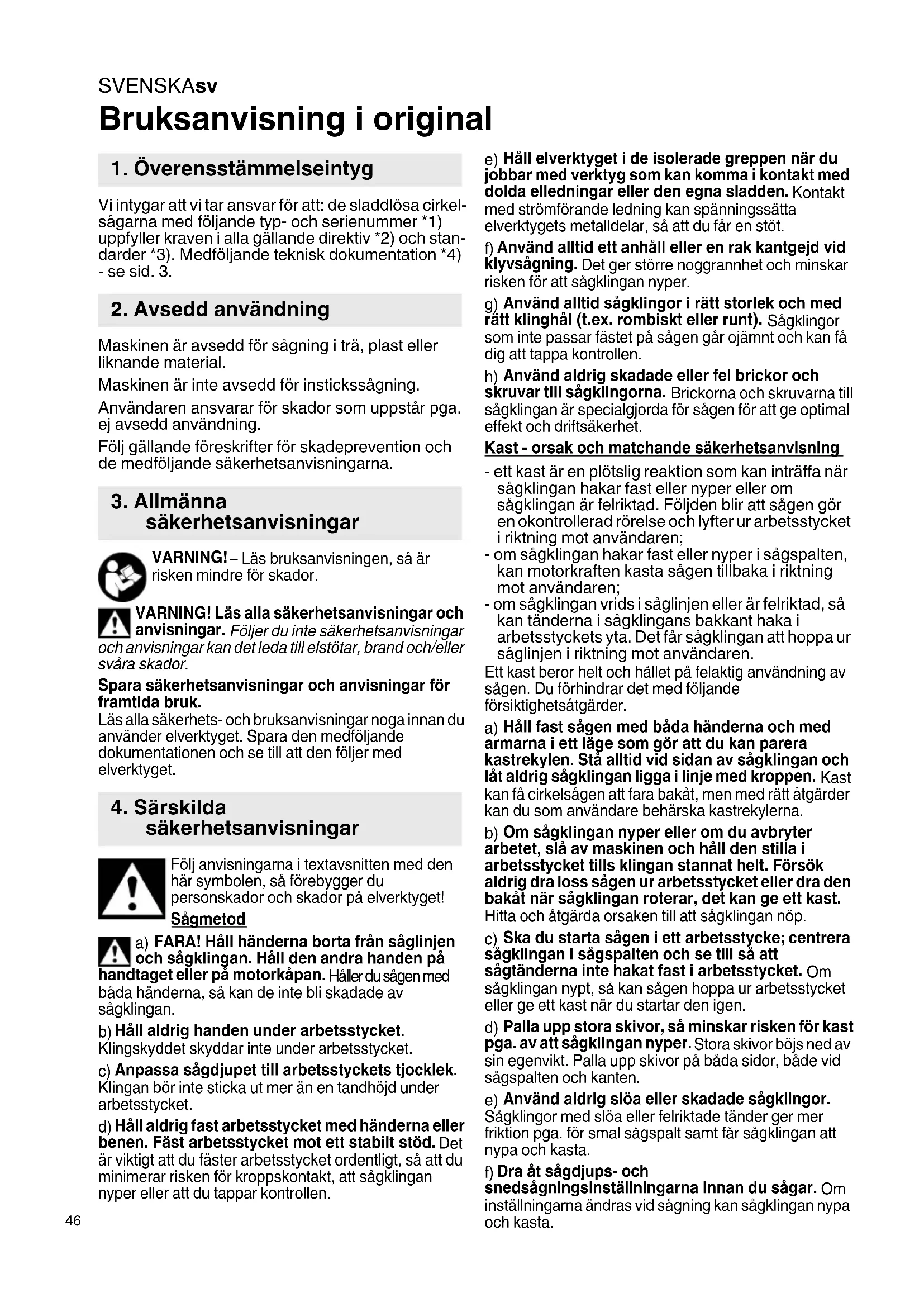

Bruksanvisning i original Vi intygar att vi tar ansvar för att: de sladdlösa cirkel- sågarna med följande typ- och serienummer *1) uppfyller kraven i alla gällande direktiv *2) och stan- darder *3). Medföljande teknisk dokumentation *4) - se sid. 3. Maskinen är avsedd för sågning i trä, plast eller liknande material. Maskinen är inte avsedd för instickssågning. Användaren ansvarar för skador som uppstår pga. ej avsedd användning. Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna. VARNING! – Läs bruksanvisningen, så är risken mindre för skador. VARNING! Läs alla säkerhetsanvisningar och anvisningar. Följer du inte säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Läs alla säkerhets- och bruksanvisningar noga innan du använder elverktyget. Spara den medföljande dokumentationen och se till att den följer med elverktyget. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! Sågmetod

FARA! Håll händerna borta från såglinjen och sågklingan. Håll den andra handen på handtaget eller på motorkåpan. Håller du sågen med båda händerna, så kan de inte bli skadade av sågklingan.

Håll aldrig handen under arbetsstycket. Klingskyddet skyddar inte under arbetsstycket.

Anpassa sågdjupet till arbetsstyckets tjocklek. Klingan bör inte sticka ut mer än en tandhöjd under arbetsstycket.

Håll aldrig fast arbetsstycket med händerna eller benen. Fäst arbetsstycket mot ett stabilt stöd. Det är viktigt att du fäster arbetsstycket ordentligt, så att du minimerar risken för kroppskontakt, att sågklingan nyper eller att du tappar kontrollen.

Håll elverktyget i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledning kan spänningssätta elverktygets metalldelar, så att du får en stöt.

Använd alltid ett anhåll eller en rak kantgejd vid klyvsågning. Det ger större noggrannhet och minskar risken för att sågklingan nyper.

Använd alltid sågklingor i rätt storlek och med rätt klinghål (t.ex. rombiskt eller runt). Sågklingor som inte passar fästet på sågen går ojämnt och kan få dig att tappa kontrollen.

Använd aldrig skadade eller fel brickor och skruvar till sågklingorna. Brickorna och skruvarna till sågklingan är specialgjorda för sågen för att ge optimal effekt och driftsäkerhet. Kast - orsak och matchande säkerhetsanvisning - ett kast är en plötslig reaktion som kan inträffa när sågklingan hakar fast eller nyper eller om sågklingan är felriktad. Följden blir att sågen gör en okontrollerad rörelse och lyfter ur arbetsstycket i riktning mot användaren; - om sågklingan hakar fast eller nyper i sågspalten, kan motorkraften kasta sågen tillbaka i riktning mot användaren; - om sågklingan vrids i såglinjen eller är felriktad, så kan tänderna i sågklingans bakkant haka i arbetsstyckets yta. Det får sågklingan att hoppa ur såglinjen i riktning mot användaren. Ett kast beror helt och hållet på felaktig användning av sågen. Du förhindrar det med följande försiktighetsåtgärder.

Håll fast sågen med båda händerna och med armarna i ett läge som gör att du kan parera kastrekylen. Stå alltid vid sidan av sågklingan och låt aldrig sågklingan ligga i linje med kroppen. Kast kan få cirkelsågen att fara bakåt, men med rätt åtgärder kan du som användare behärska kastrekylerna.

Om sågklingan nyper eller om du avbryter arbetet, slå av maskinen och håll den stilla i arbetsstycket tills klingan stannat helt. Försök aldrig dra loss sågen ur arbetsstycket eller dra den bakåt när sågklingan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att sågklingan nöp.

Ska du starta sågen i ett arbetsstycke; centrera sågklingan i sågspalten och se till så att sågtänderna inte hakat fast i arbetsstycket.

sågklingan nypt, så kan sågen hoppa ur arbetsstycket eller ge ett kast när du startar den igen.

Palla upp stora skivor, så minskar risken för kast pga. av att sågklingan nyper. Stora skivor böjs ned av sin egenvikt. Palla upp skivor på båda sidor, både vid sågspalten och kanten.

Använd aldrig slöa eller skadade sågklingor. Sågklingor med slöa eller felriktade tänder ger mer friktion pga. för smal sågspalt samt får sågklingan att nypa och kasta.

Dra åt sågdjups- och snedsågningsinställningarna innan du sågar.

inställningarna ändras vid sågning kan sågklingan nypa och kasta.

1. Överensstämmelseintyg

2. Avsedd användning

säkerhetsanvisningar

Var extra försiktig när du instickssågar i befintliga väggar eller andra ställen där du inte kan se vad som finns bakom. Sågklingan kan fastna i dolda föremål när du instickssågar och ge kast. Undre klingskyddets funktion

Använd inte sågen om klingskyddet inte kan röra sig fritt och stänger direkt. Kläm eller bind aldrig fast det undre klingskyddet i öppet läge.

du tappar sågen i golvet, så kan det undre klingskyddet bli böjt. Öppna klingskyddet med spaken (25) och kontrollera att det kan röra sig fritt och varken går emot sågklingan eller andra delar i någon sågvinkel.

Funktionsprova fjädern till det undre klingskyddet. Gå igenom sågen före användning om klingskyddet och fjädern inte fungerar som de ska. Skadade delar, klibbiga avlagringar eller spånavsättning kan göra det undre klingskyddet trögt.

Öppna bara det undre klingskyddet för hand vid specialsågning, t.ex insticks- och snedsågning. Öppna klingskyddet med spaken (25) släpp det när sågklingan tar i arbetsstycket. Vid all annan sågning fungerar klingskyddet automatiskt.

Se till så att klingskyddet täcker sågklingan, om du lägger ifrån dig sågen på arbetsbänken eller golvet. En oskyddad sågklinga som fortfarande är i rörelse kastar sågen mot sågriktningen och sågar i det som kommer i vägen. Tänk på sågens eftergångstid. Använd aldrig slipskivor. Ta aldrig i roterande delar på verktyget! Ta bara bort spån och liknande när maskinen är av. Använd hörselskydd. Använd skyddsglasögon. Tryck inte på spindellåsningen förrän motorn stannat. Bromsa inte sågklingan genom att trycka från sidan. Det rörliga klingskyddet får inte klämmas fast i tillbakadraget läge. Det rörliga klingskyddet ska kunna röra sig fritt och lätt av sig självt samt återgå exakt till sitt ändläge. Sågar du i material som dammar mycket, måste du rengöra maskinen med jämna mellanrum. Skydden ska alltid fungera som de ska (t.ex. det rörliga klingskyddet). Du får inte jobba i material som avger hälsovådliga partiklar eller ångor (t.ex. asbestdamm) vid bearbetning. Kontrollera att det inte finns främmande föremål i arbetsstycket. Se till så att du inte sågar i spik och liknande när du jobbar. Slå av motorn direkt om sågklingan nyper. Försök aldrig att såga extremt små arbetsstycken. Arbetsstycket ska sitta fast ordentligt så att det inte glider när du jobbar. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm, - använd en utsugsanordning och/eller en luftrenare, - sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Rengör sågklingan om det fastnat harts- eller limrester på. Smutsiga sågklingor ger större friktion, kan nypa och ökar risken för kast. Försök att inte överhetta tandningen. Försök att undvika att materialet smälter när du sågar i plast. Använd sågklingor som passar till materialet du ska såga i. Skydda batterierna mot fukt! Använd aldrig trasiga eller deformerade batterier! Skydda batterierna mot brand! Öppna aldrig batterierna! Rör eller kortslut aldrig batteripolerna! Ta ut batteriet ur maskinen när du inte använder den. Ta ut batteriet ur maskinen innan du gör inställningar eller underhåll.SVENSKAsv

Se till så att maskinen är av när du sätter i batteriet. Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikligt med vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! LED-arbetsbelysning (8) : Rikta aldrig optiska instru- ment rakt in i LED-strålen. Se sid. 2. 1 Skala (snedsågningsvinkel) 2 Låsskruv (geringssågning) 3 Spindellåsningsknapp 4 Låsknapp 5Strömbrytare 6 Anslutning (utsugsanslutning/spånutkast) 7 Bottenplatta 8 LED-belysning 9 Parallellanslag 10 Sågmarkering 11 Låsskruv (parallellanslag) 12 Batteri 13 Batterispärr 14 Fack för insexnyckel 15 Insexnyckel 16 Ställskruv (inställning av sågklingsvinkel) 17 Låsmutter (inställning av sågklingsvinkel) 18 Skala (sågdjup) 19 Låsskruv (sågdjup) 20 Låsskruv för sågklinga 21 Yttre flänsbricka för sågklinga 22 Sågklinga 23 Rörligt klingskydd 24 Inre flänsbricka för sågklinga 25 Spak (för att fälla upp det rörliga klingskyddet) 26 Ladd- och signalindikering 27 Knapp till laddindikeringen

• Inbyggd LED-arbetsbelysning lyser upp såglinjen optimalt

• Säkerhetsbromsen snabbstoppar sågklingan när du slår av maskinen

• Elektroniskt överlastskydd med inbyggd temperaturövervakning skyddar maskin och batteri

• Individuell elektronisk cellövervakning ger lång batterilivslängd. Ta ut batteriet ur maskinen innan du gör inställningar eller underhåll. Se till så att maskinen är av när du sätter i batteriet.

Ladda batteriet före användning. (12) Ladda batteriet när effekten avtar. Litiumjonbatterier har ladd- och signalindikering (26): - (27)Tryck på knappen, så ger lysdioderna laddindikering. - Om en lysdiod blinkar, så är batteriet nästan urladdat och kräver laddning igen. Ta av: Tryck på knappen som lossar batteriet (13) och dra av batteriet (12) uppåt. Sätta på: Skjut på batteriet (12) tills det snäpper fast.

7.2 Ställa in sågdjupet

Gör så här: lossa låsskruven (19). Du kan läsa av inställt sågdjup på skalan (18). Dra åt låsskruven igen. Ställ in sågdjupet så att tänderna på sågklingan inte sticker ned mer än halva tandhöjden under arbetsstycket. Se bilden på sid. 3.

7.3 Snedställa sågklingan för snedsågning

Gör så här: lossa låsskruven (2). Luta motordelen mot bottenplattan (7). Du kan läsa av inställd vinkel på skalan (1). Dra åt låsskruven igen.

7.4 Justera sågklingsvinkeln

Om sågklingan inte är i rät vinkel mot riktplattan i 0°- läget: Lossa låsmuttern (17) och justera sågvinkeln med ställskruven (16). Dra sedan åt låsmuttern igen.

7.5 Ställa in utsugsanslutning/spånutkast

Spånutsug: Anslut en sugslang till maskinen och koppla sedan slangen till en lämplig spånsug (6). Spånutkast: Vrid anslutningsdelen (6) åt det håll du vill ha den (så långt bort från kroppen som går).

Flerfunktionsövervakad maskin Slår maskinen av sig själv, så har elektroniken satt den i självskyddsläge. Du får varningssignal (ihållande pipande). Den slår av efter max. 30 sekunder eller om du släpper strömbrytaren (5). Trots skyddsfunktionen kan vissa använd- ningsområden ge överbelastning som resul- terar i maskinskador. Orsak och åtgärd:

1. Batteriet är nästan tomt (elektroniken skyddar

batteriet mot djupurladdning). Blinkar någon LED (26), så är batteriet nästan tomt. Tryck ev. på (27)-knappen och kontrollera LED- laddindikeringen (26). Är batteriet nästan tomt, ladda det!

2. Lång, kontinuerlig överbelastning av maskinen

6. Särskilda produktegenskaper

7. Använda, ställa in

8. AnvändningSVENSKA sv

får termoskyddet att lösa ut. Låt maskin eller batteri svalna. Obs! Är batteriet jättevarmt så kan det gå snabbare att kyla det i en "AIR COOLED"-laddare. Obs! Maskinen kyler snabbare om du kör den obelastad.

3. Maskinen slår av vid för hög strömstyrka (t.ex.

om den nyper länge). Slå av maskinen med strömbrytaren (5). Sedan kan du jobba som vanligt igen (Följ alla säkerhetsanvisningar, särskilt säkerhetsanvisningarna i kapitel 4...Kast...). Försök att undvika att maskinen nyper.

Slå på: håll in låsknappen (4), tryck på strömbrytaren (5). Slå av: släpp strömbrytaren (5).

8.3 Arbetsanvisningar

Slå inte på eller av maskinen när sågklingan har kontakt med arbetsstycket. Låt sågklingan varva upp till maxvarvtal innan du börjar såga. När du börjar såga, så fälls det rörliga klingskyddet bak av arbetsstycket. Ta inte ut maskinen ur arbetsstycket när sågklingan roterar. Låt sågklingan stanna först. Om sågklingan nyper, slå av maskinen direkt. Såga efter rak markering: använd sågmarkeringen (10). Den vänstra skåran (markerad med 0°) visar såglinjen om sågklingan är rak. Den högra skåran (markerad med 45°) visar såglinjen om sågklingan är lutad 45°. Såga längs en list på arbetsstycket: du kan fästa en list på arbetsstycket och föra bottenplattan på cirkelsågen längs den vid precisionssågning. Såga med parallellanslag: när du sågar parallellt med en rak kant. Parallellanslaget (9) går att sätta i sitt fäste på båda sidor. Läs av sågbredden till höger resp. till vänster om sågmarkeringen (10). Dra åt låsskruven (11). Den exakta sågbredden får du bäst fram genom att provsåga. Såga med styrskena

ger millimeternoggranna, raka och flisfria sågkanter. Den glidsäkra beläggningen ger säkert stöd och skyddar arbetsstycket mot repor. Styrskena 6.31213, se kapitlet Tillbehör. Överhettade batterier: vid extremt tuff användning (t.ex. sågning av tjocka brädor) kan batteriet bli överhettat av överbelastning (> 60°C). Låt batteriet svalna innan du jobbar vidare, så kortar du inte batteriets livslängd.

Den kraftiga LED-belysningen lyser upp såglinjen när maskinen är på (8). Rengör maskinen och ta bort avlagrat damm med jämna mellanrum. Sug rent ventilationsöppningarna till motorn med dammsugare. Sågklingsbyte Ta ut batterierna ur maskinen. Håll in spindellåsknappen (3). Vrid sågaxeln långsamt med sexkantsnyckeln som du har satt in i sågklingans fästkruv (20) (15)tills låsningen snäpper fast. Skruva ur fästskruven till sågklingan medurs och ta av den yttre sågklingsflänsen (21). Dra bak det rörliga klingskyddet (23) och ta bort sågklingan. Se till så att den inre sågklingsflänsen (24) hamnar rätt (förhöjningen mot sågklingan). Sätt på ny sågklinga. Se till så att du får rätt rotationsriktning. Rotationsriktningen är markerad på sågklinga och klingskydd. Avlastningsytorna mellan den inre flänsbrickan (24), sågklingan (22), den yttre flänsbrickan (21) och sågklingans låsskruv (20) måste vara rena. Sätt på den yttre flänsbrickan. (21) Se till så att den yttre sågklingsflänsen (21) hamnar rätt (texten ska peka utåt). Dra åt fästskruven (20) till sågklingan med sexkantsnyckeln (15)

Använd bara vassa, oskadade sågklingor. Använd aldrig sågklingor som är spruckna eller deformerade. Använd inte sågklingor i snabbstål (HSS). Använd aldrig sågklingor som saknar rätt specifikationer. Sågklingan ska vara anpassad till obelastat varvtal. Använd sågklingor som passar materialet du ska såga i. Använd bara sågblad som uppfyller kraven i standard EN 847-1.

Använd bara Metabos originaltillbehör. Behöver du tillbehör, kontakta din återförsäljare. Tala om för återförsäljaren exakt vilket elverktyg du har, så att du får rätt tillbehör. Se sid. 4. A Styrskena (kräver riktplatta 6.31019 för att fungera) B Riktplatta. För att använda cirkelsåg på styrskena 6.31213 C Skruvtvingar (2 st.). Fäster styrskenan. D Cirkelsågklingor. För trä och träliknande material. Genomsnittlig sågkvalitet. EBatteri

F Laddare G Metabo universaldammsugare HSugslang IÖvergångsdel Det är bara behörig elektriker som får reparera elverktyg! Metabo-elverktyg som behöver reparation skickar du till din Metabo-återförsäljare. Adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Metaboförpackningarna är 100% återvinningsbara. Uttjänta elverktyg och tillbehör innehåller stora mängder värdefullt material som också går att återvinna. Bruksanvisningen är tryckt på klorfritt papper. Du får inte slänga batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo-återförsäljaren! Släng aldrig batterier i vatten. Gäller bara EU-länder: släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2002/96/EG om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning. Förklaringar till uppgifterna på sid. 3. Vi förbehåller oss rätten till tekniska förändringar. U =Batterispänning

90° =Inställbart sågdjup (90°)

45° =Inställbart sågdjup (45°) A =Inställbar snedsågningsvinkel Ø=Sågklingsdiameter d =Klinghålsdiameter a =max. stomtjocklek på sågklingan b =max. sågklingsbredd m=Vikt Mätvärden uppmätta enligt EN 60745. Likström Angivna tekniska data ligger inom toleranserna (enligt respektive gällande standard). Utsläppsvärden Dessa värden medger en bedömning av verk- tygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, verktygets skick och hur verktyget används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåt- gärder för användaren, t.ex. organisatoriska åtgärder. Totalvärde vibrationer (vektorsumma i tre led) beräknad enligt EN 60745:

h, D =Vibrationsemissionsvärde (såga spånskiva)

= Osäkerhet Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd!
